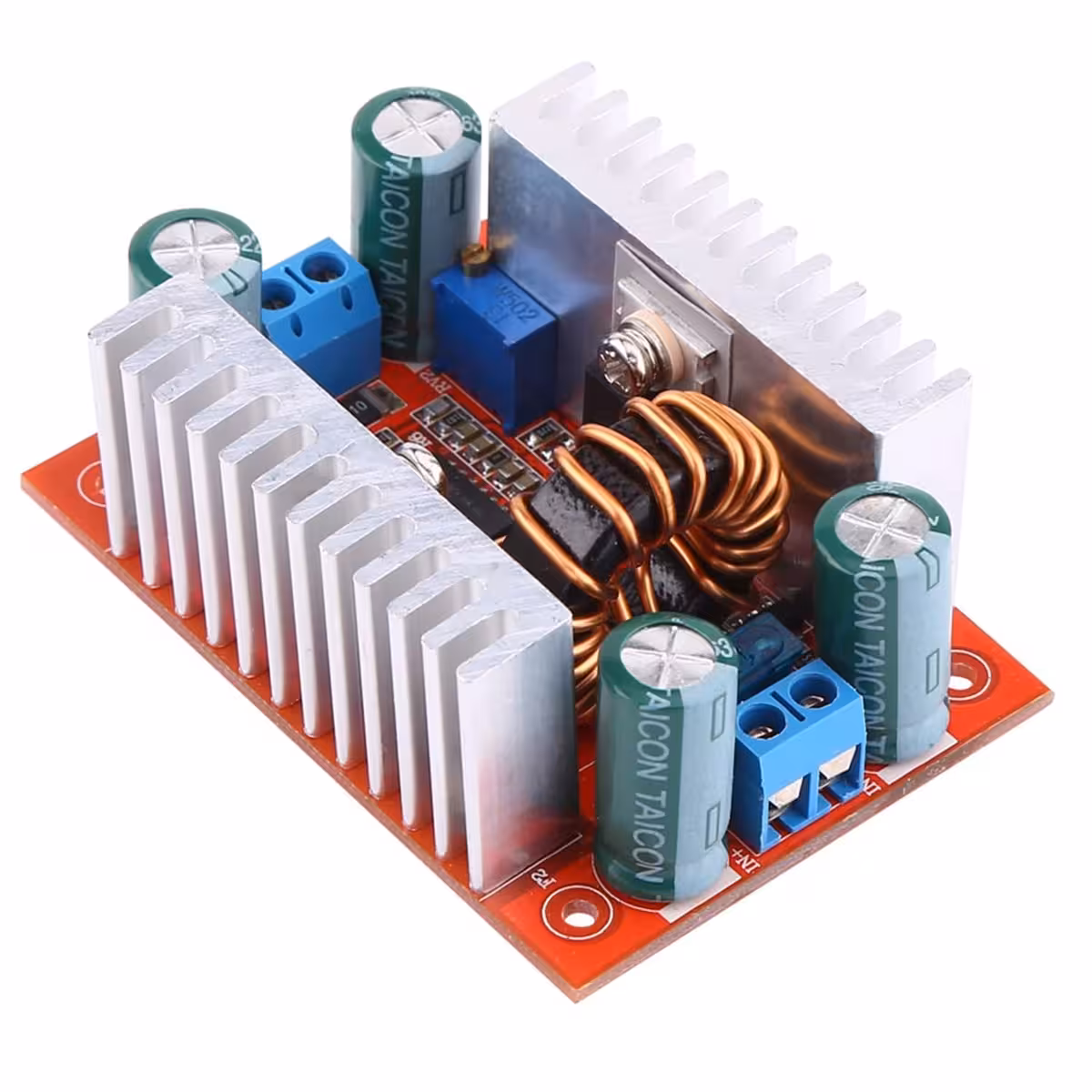

DC-DC Step-up Boost modul 400W – Povećajte napon uz minimalne gubitke
Imate izvor od 12V, a trebate 24V, 36V ili čak 48V? Bez odgovarajućeg pretvarača, vaši su uređaji neupotrebljivi. Ovaj DC-DC step-up boost modul snage 400W rješava upravo taj problem — pretvara bilo koji ulazni napon između 8.5V i 50V u podesivi izlazni napon do 60V, uz gubitke manje od 4% u optimalnim uvjetima.
Napomena: Izlazni napon mora uvijek biti viši od ulaznog napona. Kod ulaznih struja iznad 8A obavezno se preporučuje aktivno hlađenje.
Zašto odabrati ovaj model? (Ključne prednosti):
- 400W stvarne snage — podržava kontinuirana opterećenja bez pada napona pri prvom vršnom opterećenju
- Učinkovitost do 96% — od 100W potrošene energije, 96W odlazi na trošilo, a ne na zagrijavanje hladnjaka
- Dvostruka neovisna regulacija — jedan potenciometar za napon, drugi za maksimalnu struju; postavite točno ono što vam treba, bez kompromisa
- Frekvencija 150kHz — smanjeno valovitost (ripple) na izlazu, manje pasivne komponente i brži dinamički odziv u usporedbi s klasičnim pretvaračima od 50-100kHz
- Integrirana zaštita s auto osiguračem od 15A — ako nešto pođe po zlu, osigurač pregori, štiteći modul i trošilo
- Integrirani hladnjaci — pri umjerenim opterećenjima (ispod 8A ulazne struje) radi bez potrebe za dodatnim hlađenjem
- Kompaktne dimenzije 48×67×28mm — stane u svako kućište za DIY projekte ili improvizirano laboratorijsko napajanje
Detalji i performanse
Srce modula je boost pretvarač koji radi na 150kHz — visoka frekvencija omogućuje upotrebu kompaktnijih zavojnica i kondenzatora, ali prije svega osigurava manji izlazni ripple u odnosu na sporija rješenja. Maksimalna ulazna struja je 15A, dok na izlazu može doseći 12A, ovisno o omjeru ulaznog i izlaznog napona — što je veća razlika, to je dostupna izlazna struja proporcionalno manja. Podešavanje se vrši jednostavno, običnim odvijačem: desni potenciometar za napon, a lijevi za ograničenje struje.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | 8.5V – 50V DC |
| Izlazni napon | 10V – 60V DC (podesivo) |
| Maksimalna snaga | 400W |
| Maksimalna ulazna struja | 15A (preporučeno aktivno hlađenje iznad 8A) |
| Maksimalna izlazna struja | 12A (ovisno o omjeru napona) |
| Učinkovitost pretvorbe | do 96% |
| Radna frekvencija | 150kHz |
| Integrirana zaštita | Auto osigurač 15A |
| Tip regulacije | 2 neovisna potenciometra (napon + struja) |
| Dimenzije | 48mm × 67mm × 28mm |
Upute za podešavanje i korištenje
- Spojite izvor napajanja na ulazne terminale (npr. 12V DC) — bez spojenog trošila.
- Okrenite potenciometar struje (lijevi) na željenu maksimalnu vrijednost prije bilo kakvog drugog podešavanja — u suprotnom može blokirati regulaciju napona.
- Podesite potenciometar napona (desni) odvijačem na željenu vrijednost, provjeravajući je multimetrom na izlaznim terminalima.
- Spojite trošilo i pratite struju. Ako napon naglo padne, povećajte ograničenje struje pomoću lijevog potenciometra.
- Kod ulaznih struja iznad 8A, montirajte aktivni ventilator usmjeren prema hladnjacima modula.
- Čest problem: Napon ne reagira na okretanje potenciometra? Provjerite je li potenciometar struje postavljen na minimum — on ograničava izlazni napon ako je postavljen prenisko.
Sadržaj pakiranja
- 1x DC-DC Step-up Boost modul 400W 15A
- 1x Auto osigurač 15A (montiran)
Često postavljana pitanja
Mogu li koristiti modul za punjenje LiPo ili Li-ion baterija?
Da. Postavite izlazni napon i struju na vrijednosti koje odgovaraju kemiji vaše baterije prije spajanja. Modul radi kao CC/CV izvor — upravo ono što vam treba za kontrolirano punjenje.
Trebam li ventilator ili je integrirani hladnjak dovoljan?
Ispod 8A ulazne struje, integrirani hladnjaci rade bez problema. Iznad 8A ili pri kontinuiranom radu na maksimalnoj snazi, dodajte aktivni ventilator — u suprotnom se rizik od pregrijavanja značajno povećava.
Radi li modul ako se napaja izravno iz auto akumulatora od 12V?
Da, 12V se savršeno uklapa u raspon od 8.5V–50V. Provjerite može li akumulator isporučiti potrebnu struju bez pada napona ispod 8.5V pod opterećenjem.
Zašto se izlazni napon ne mijenja kada okrećem potenciometar napona?
Najvjerojatnije je potenciometar struje (lijevi) postavljen prenisko i implicitno ograničava napon. Povećajte ga i pokušajte ponovno podesiti napon.
Što se događa ako prekoračim 50V na ulazu?
Modul nije dizajniran za ulazne napone iznad 50V. Prekoračenje ove granice može trajno uništiti interne komponente. Uvijek koristite stabilizirani izvor unutar navedenih granica.
