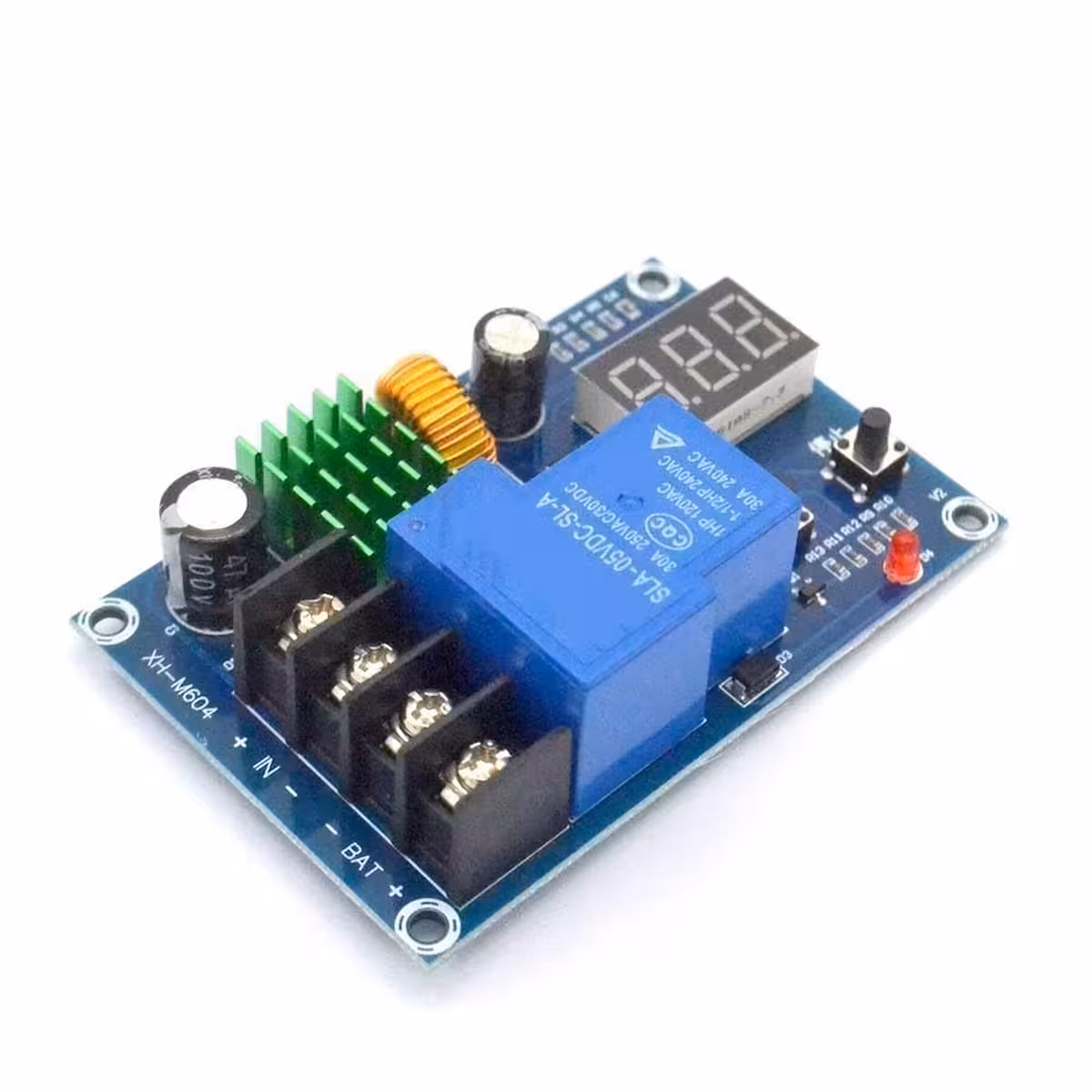

Solarni regulator XH-M604 30A — kontroler koji produljuje vijek trajanja baterije u svakom off-grid sustavu
Potpuno ispražnjena baterija nekoliko puta zaredom znači stotine eura gubitka. U fotonaponskom sustavu bez automatske kontrole, to se može dogoditi bilo kada — noću, za oblačnog vremena ili kada potrošnja premaši proizvodnju. Solarni regulator XH-M604 uskače upravo u tim trenucima: zaustavlja pražnjenje prije nego što bude prekasno i ponovno pokreće punjenje čim napon dosegne postavljenu granicu. Radi sa sustavima od 12V, 24V, 36V, 48V i 60V — jedan modul za gotovo svaku konfiguraciju.
Napomena: Granične napone (start/stop) potrebno je ručno postaviti prema specifikacijama proizvođača baterije koju koristite. Tvorničke vrijednosti su samo orijentacijske.
Zašto odabrati ovaj model? (Ključne prednosti):
- Raspon napona 6V–60V — podržava 12V, 24V, 36V, 48V i 60V sustave bez potrebe za kupnjom zasebnog kontrolera za svaku konfiguraciju.
- Nazivna struja 30A — podržava panele do 360W pri 12V ili 720W pri 24V, što je dovoljno za vikendice ili potpuno opremljene kamp kućice.
- LCD zaslon s preciznošću od 0.1V — pratite točan napon baterije u stvarnom vremenu i postavite pragove s preciznošću koju analogni voltmetri ne nude.
- Kompatibilan sa 6 vrsta baterija — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH i olovne (AGM/GEL), bez dodatnih adaptera ili modula.
- Ultra-kompaktan format 81×54×18 mm — stane u svako DIY kućište, upravljačku ploču ili razvodni ormar bez zauzimanja dragocjenog prostora.
Detalji i performanse
PWM (Pulse Width Modulation) tehnologija regulira prijenos energije u brzim impulsima, smanjujući toplinsko opterećenje na ćelije i produljujući životni vijek akumulatora u usporedbi s izravnim punjenjem. Kada napon padne ispod praga postavljenog na tipki START, kontroler automatski aktivira protok s panela; kada dosegne granicu konfiguriranu na STOP, prekida napajanje i prelazi u kontinuirani nadzor. Rezultat: zaštita od prekomjernog punjenja i zaštita od dubokog pražnjenja aktivne su trajno, bez ručne intervencije.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | XH-M604 |
| Ulazni napon | 6V – 60V DC |
| Nazivna struja | 30A |
| Vrsta punjenja | PWM (Pulse Width Modulation) |
| Kompatibilni naponi | 12V / 24V / 36V / 48V / 60V |
| Zaslon | Digitalni LCD, preciznost 0.1V |
| Maksimalna snaga panela (12V) | 360W |
| Maksimalna snaga panela (24V) | 720W |
| Kompatibilne vrste baterija | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, olovne (AGM, GEL) |
| Dimenzije | 81 × 54 × 18 mm |
| Primjena | Fotonaponski sustavi, vjetroturbine, kamp kućice, off-grid, DIY projekti |
Upute za programiranje i korištenje
- Pritisnite i držite tipku START 3 sekunde, zatim podesite napon pri kojem će kontroler pokrenuti punjenje baterije.
- Pritisnite i držite tipku STOP 3 sekunde, zatim podesite napon pri kojem će se punjenje automatski zaustaviti.
- Za resetiranje na tvorničke postavke, pritisnite obje tipke istovremeno dok se na zaslonu ne pojavi „888“.
- Prvo spojite bateriju na terminale, zatim solarni panel i na kraju potrošače (žarulje, inverter, pumpu itd.).
- Strogo se pridržavajte polariteta (+/-) i izbjegavajte izlaganje modula vlazi ili izravnim izvorima topline.
Sadržaj pakiranja
- 1 x Solarni kontroler XH-M604 s integriranim LCD zaslonom
Često postavljana pitanja
Mogu li koristiti XH-M604 kontroler s LiFePO4 baterijama?
Da, modul je kompatibilan s LiFePO4 (litij-željezo-fosfat) baterijama, ali morate ručno postaviti napon starta i stopa prema preporukama proizvođača baterije (obično 13.8V-14.4V za 12V LiFePO4 bateriju).
Koju maksimalnu snagu solarnog panela podržava?
S nazivnom strujom od 30A, kontroler podržava solarne panele do 360W u 12V sustavu i do 720W u 24V sustavu. Za više napone (48V, 60V), podržana snaga raste proporcionalno.
Radi li i s vjetroturbinama?
Da, kontroler se može koristiti i s vjetroturbinama manje snage, pod uvjetom da izlazni napon turbine pada u raspon 6V-60V DC i da postoji odgovarajuća ispravljačka jedinica.
Kako štiti bateriju od dubokog pražnjenja?
Kontroler trajno nadzire napon baterije i automatski isključuje potrošače ili zaustavlja pražnjenje pri dosezanju minimalnog postavljenog praga, čime sprječava nepovratno oštećenje ćelija.
Mogu li izravno spojiti inverter na izlaz modula?
Da, ali provjerite da snaga invertera ne premašuje kapacitet od 30A kontrolera i koristite kabele odgovarajućeg presjeka kako biste izbjegli pregrijavanje spojeva.
