Mikro prekidač V-156-1C25 s dugačkom polugom – Industrijski granični prekidač 15A za CNC, automatizaciju i 3D printere
Kada granični prekidač (endstop) zakaže, cijeli stroj staje. Bez obzira opremate li CNC glodalicu, 3D printer ili sustav industrijske automatizacije, potreban vam je prekidač koji reagira trenutno i pouzdano, svaki put. Mikro prekidač V-156-1C25 s kotačićem i dugačkom polugom osigurava upravo to — bez oscilacija, bez nejasnih signala i bez kompromisa.
Napomena: Set sadrži 6 identičnih jedinica V-156-1C25. Slike su ilustrativne prirode i prikazuju jedan primjerak. Prije instalacije provjerite električnu kompatibilnost (napon i struju).
Zašto odabrati ovaj model? (Ključne prednosti):
- 15A pri AC naponu — izravno upravljanje manjim motorima do 1/2 KS bez potrebe za međurelejima, što pojednostavljuje shemu spajanja.
- Dugačka poluga s kotačićem — omogućuje detekciju pozicije i na većoj udaljenosti od samog tijela prekidača, eliminirajući potrebu za milimetarskim poravnavanjem pri montaži.
- Snap-action mehanizam — trenutni prijelaz između NO i NC kontakata, bez obzira na brzinu aktivacije; osigurava čist digitalni signal za PLC ili mikrokontroler.
- 3 terminala (COM/NO/NC) — fleksibilnost pri spajanju prema željenoj logici; pogodno za sigurnosne krugove i signalizaciju.
- AC i DC kompatibilnost — podržava 125V/250V AC ili 125V/250V DC, što ga čini univerzalnim rješenjem za većinu instalacija.
- Set od 6 komada — znatno povoljnija cijena po komadu; osigurajte si rezervne dijelove za brzi servis.
- Kompaktne dimenzije 2.79 × 1.60 cm — lako se integrira u skučene prostore, uz sigurnu montažu kroz otvor promjera 0.33 cm.
Detalji i performanse

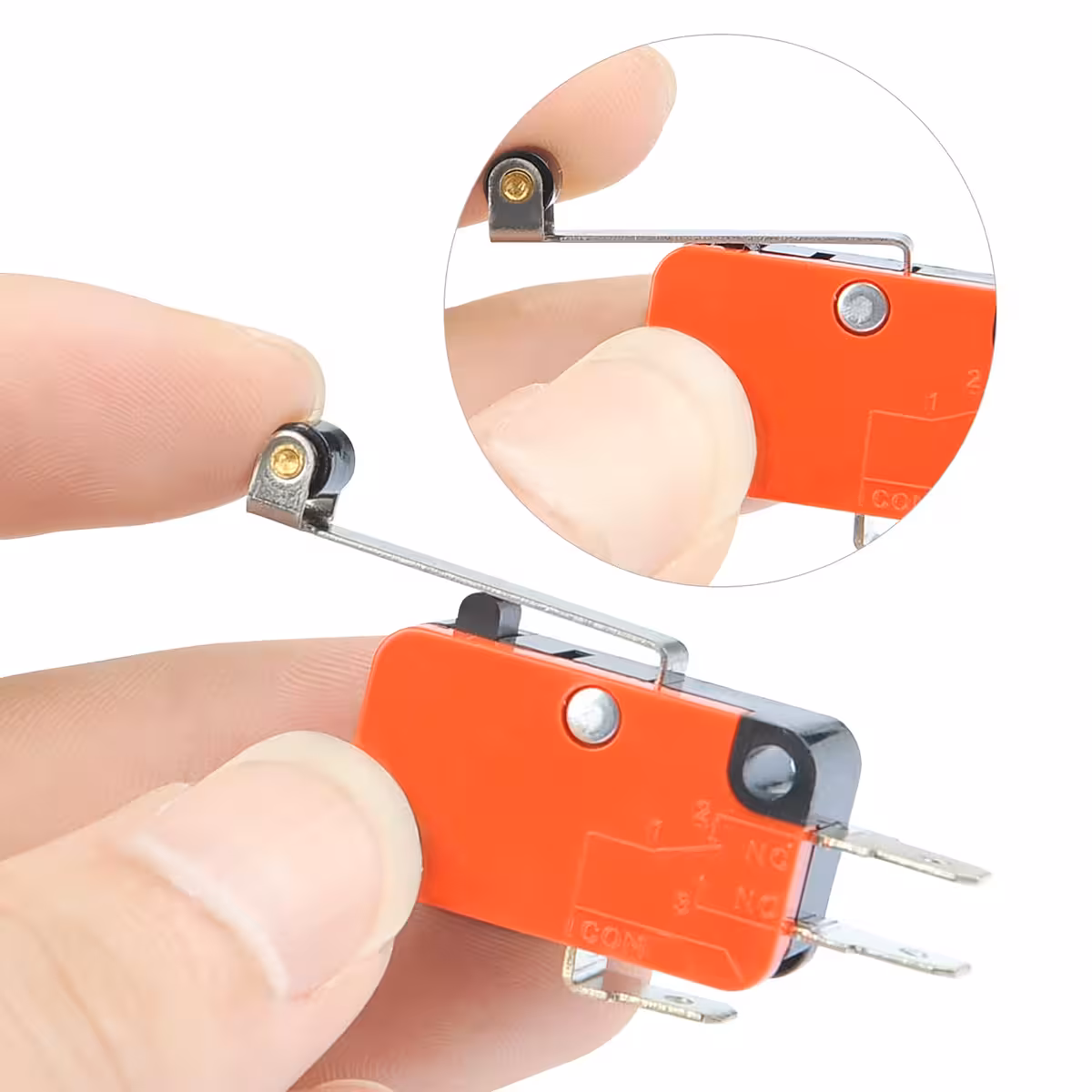

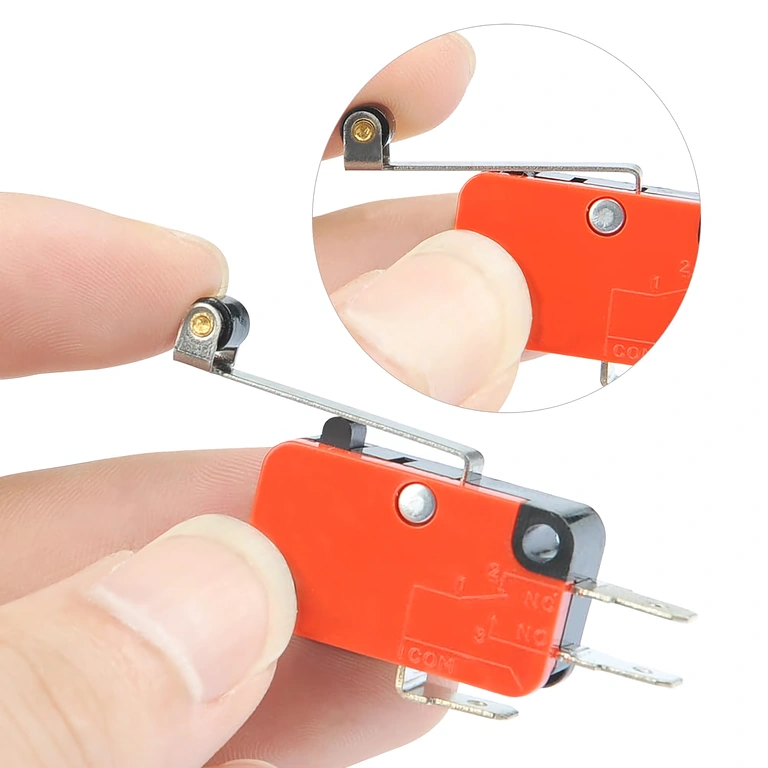

Geometrija dugačke zglobne poluge omogućuje aktivaciju pod većim kutom u odnosu na tijelo prekidača, što znači veće tolerancije pri instalaciji i manju silu potrebnu za aktivaciju u usporedbi s modelima s kratkom polugom. U praksi to znači bržu montažu i lakše podešavanje točke okidanja.
Snap-action mehanizam jamči da se prijelaz između Normal Open (NO) i Normal Closed (NC) kontakata događa naglo, neovisno o tome pomiče li se poluga polako ili brzo. Rezultat je precizan signal bez šumova, što je ključno za stabilan rad Arduina, Raspberry Pi-a, CNC kontrolera i PLC-ova.
S nazivnom strujom od 15A pri 250V AC, V-156-1C25 spada u kategoriju robusnih industrijskih mikro prekidača. Za DC primjene, specifikacije su 0.6A/125V i 0.3A/250V, u skladu sa standardima za gašenje električnog luka pri kontinuiranom prebacivanju.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | V-156-1C25 |

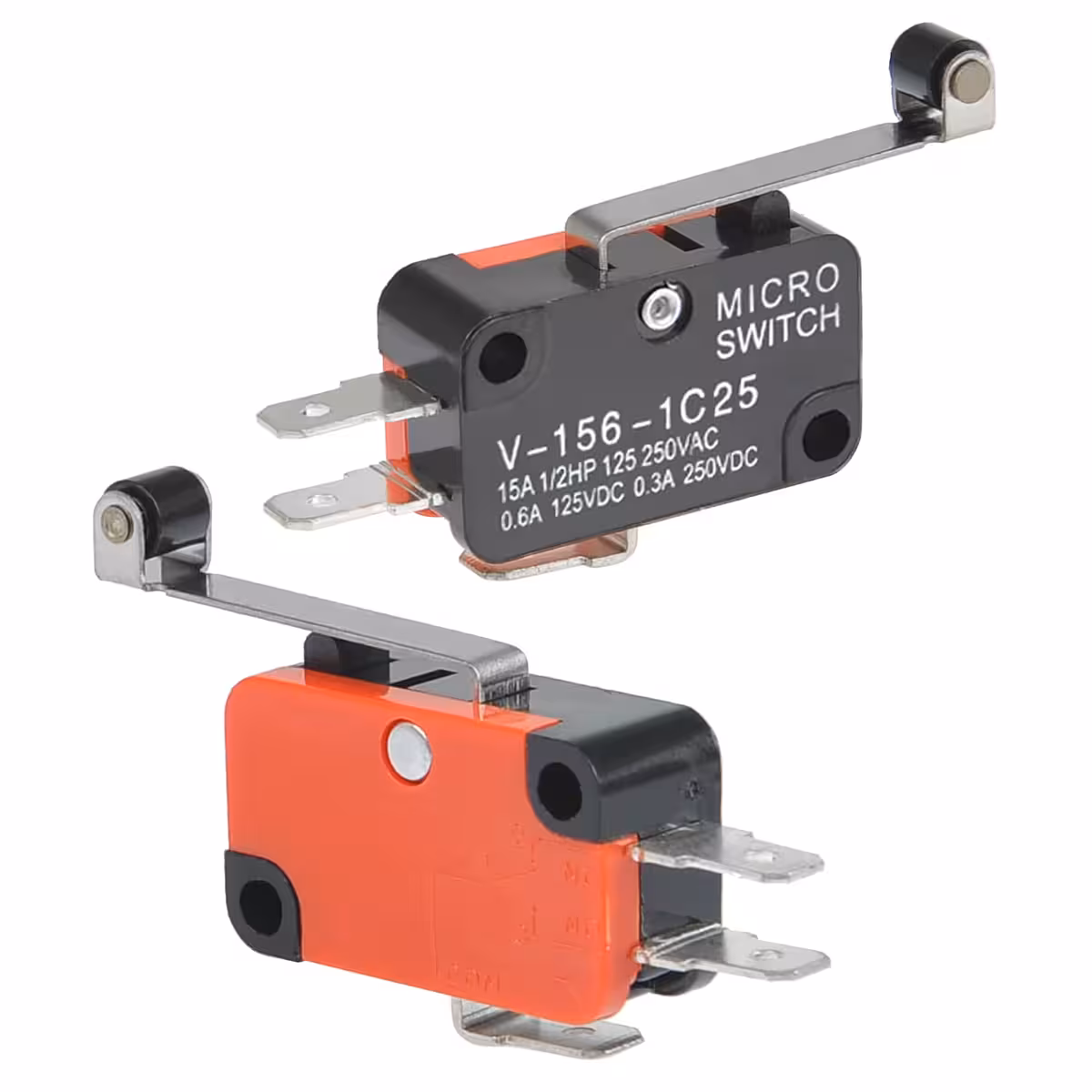

| Električni rating AC | 15A, 1/2 KS, 125V AC / 250V AC |
| Električni rating DC | 0.6A pri 125V DC / 0.3A pri 250V DC |
| Konfiguracija kontakata | 1NO + 1NC (3 terminala: COM, NO, NC) |

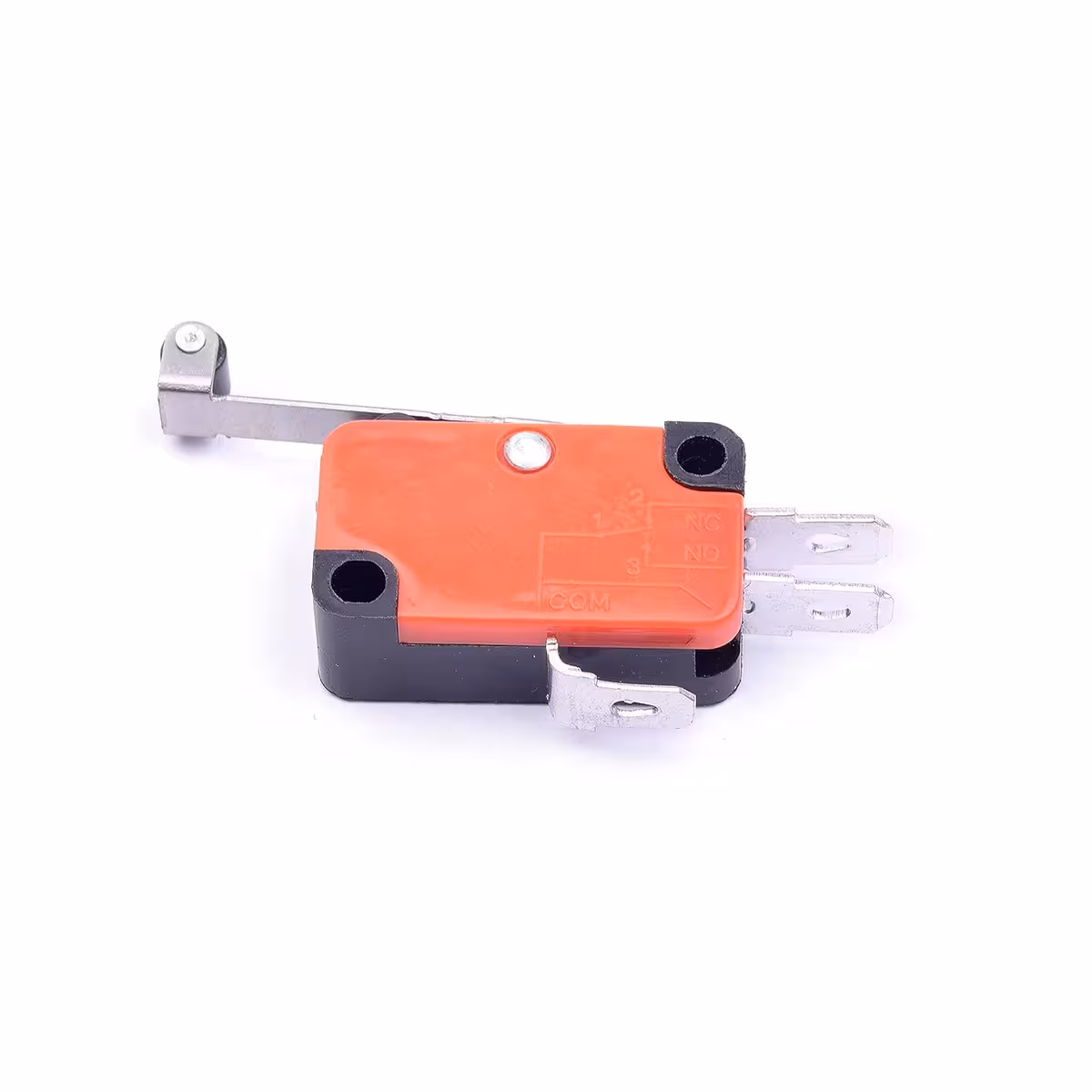

| Tip aktivacije | Kotačić na dugačkoj zglobnoj poluzi |
| Mehanizam prebacivanja | Snap-action (trenutni) |

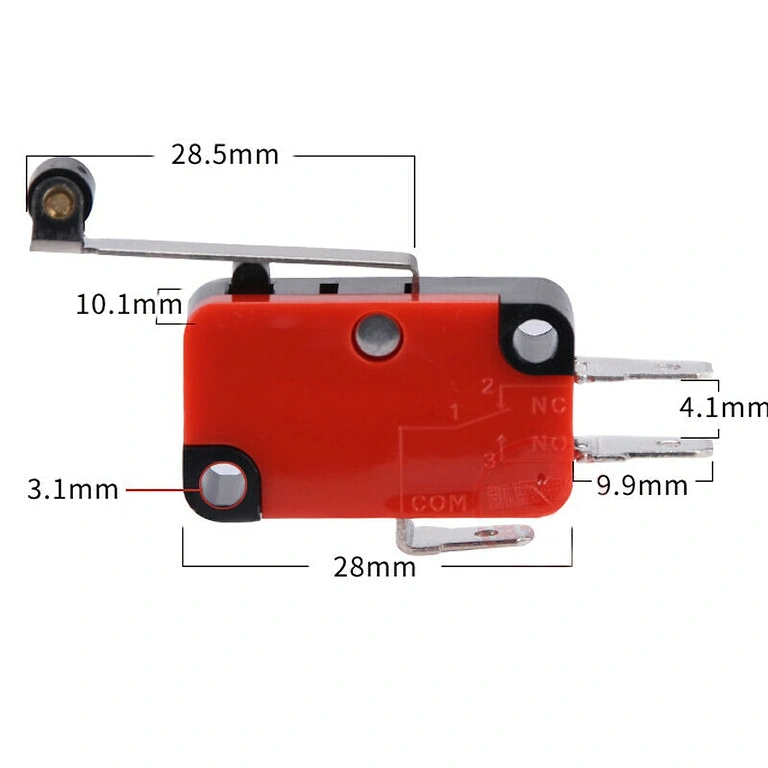

| Dimenzije tijela | 2.79 × 1.60 × 0.99 cm |
| Dimenzije poluge | 5.08 × 0.41 cm |

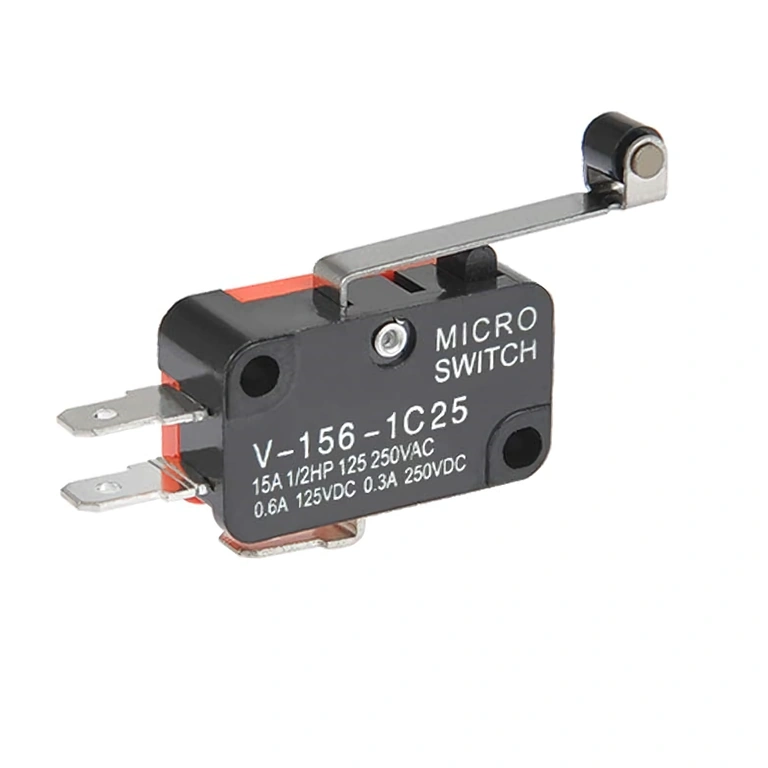

| Promjer rupe za montažu | 0.33 cm |

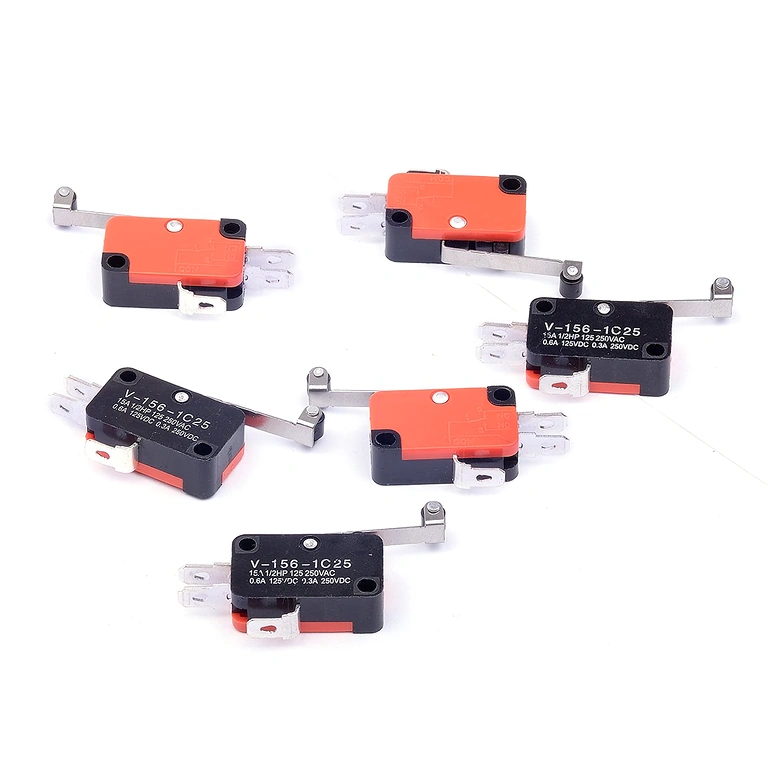

| Materijal | Plastika + metal |
| Boje | Crvena, crna, srebrna |
| Težina po komadu | 8g |

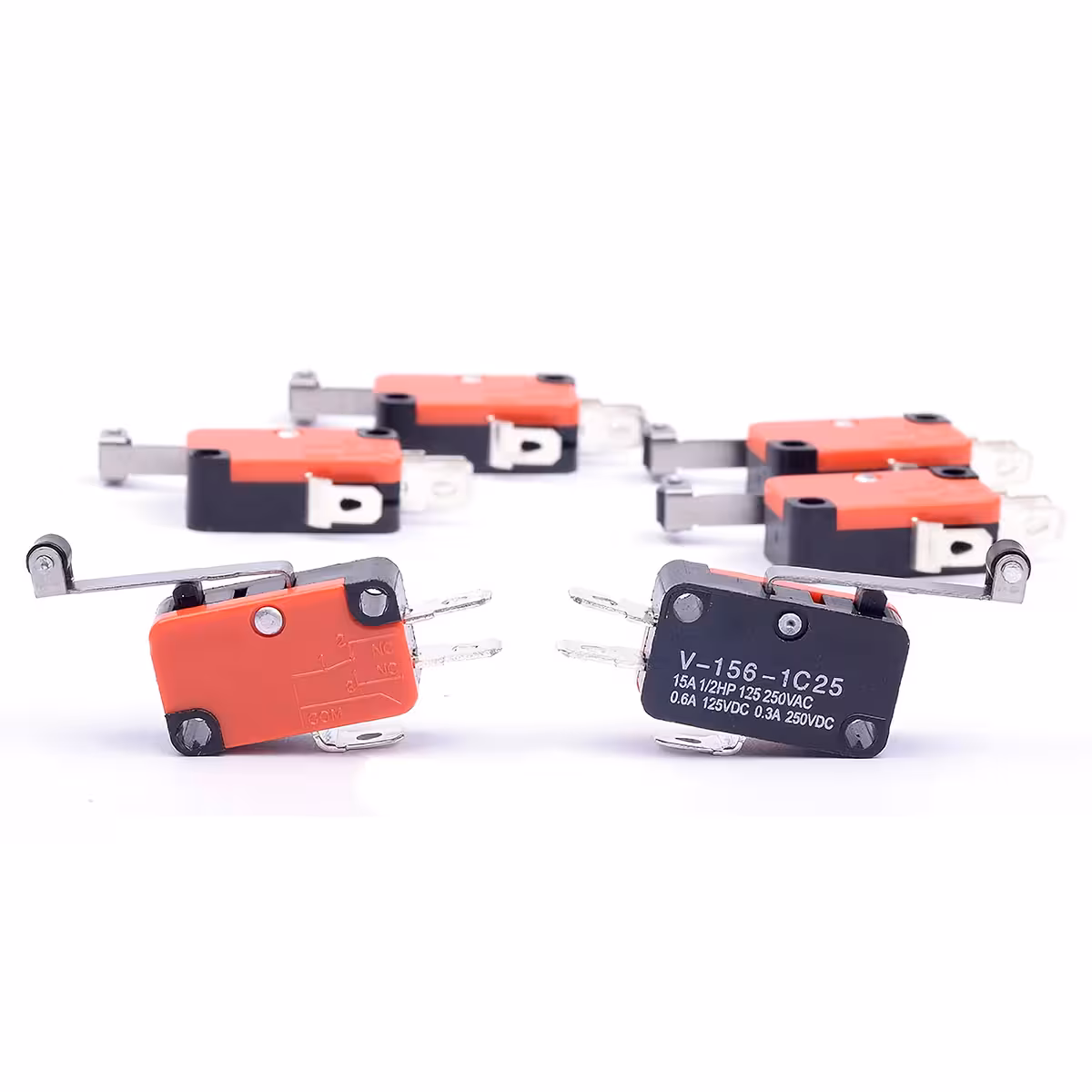

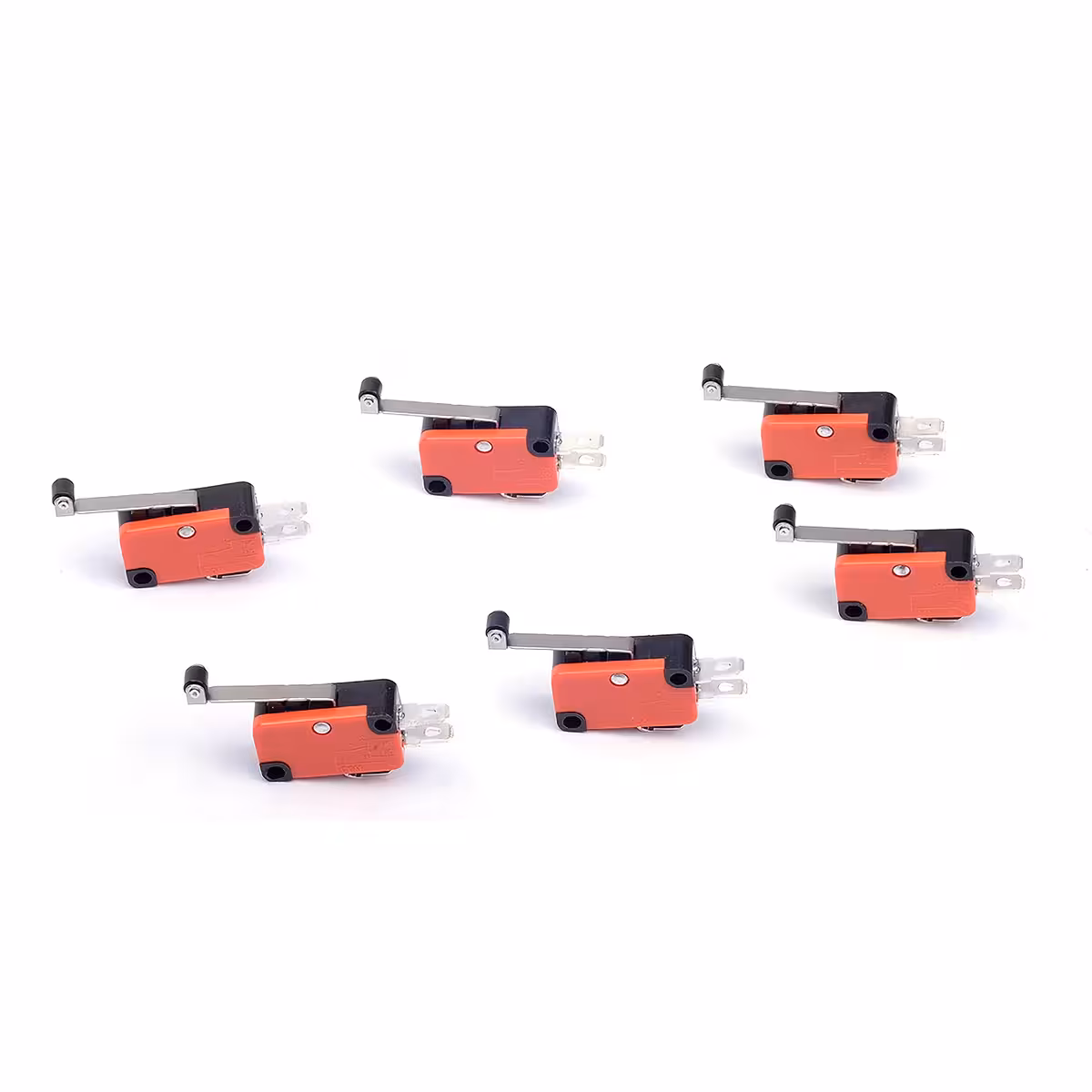

| Količina u setu | 6 komada |
| Tipične primjene | CNC, industrijska automatizacija, 3D printeri, elektronička oprema, sigurnosni sustavi |
Sadržaj pakiranja

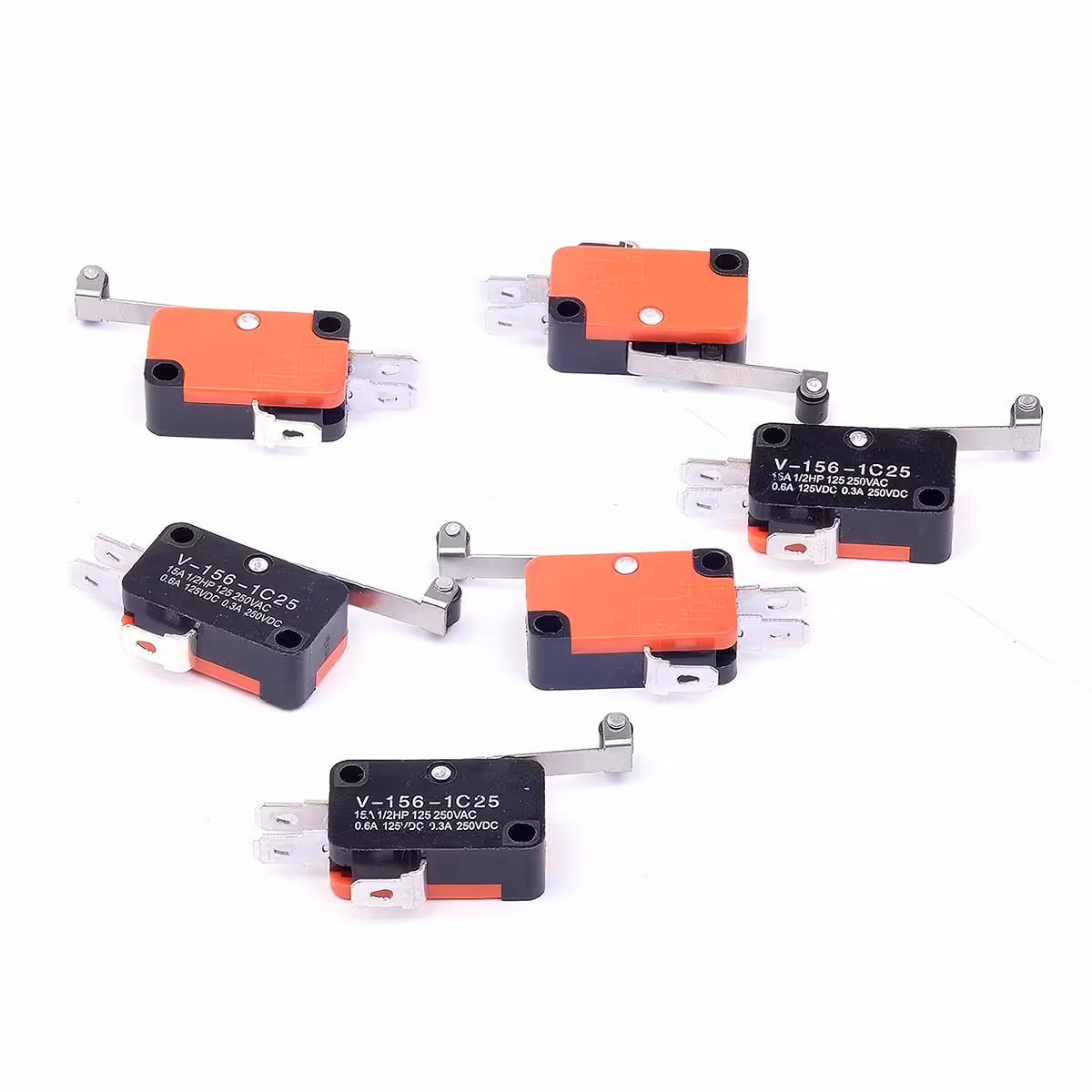

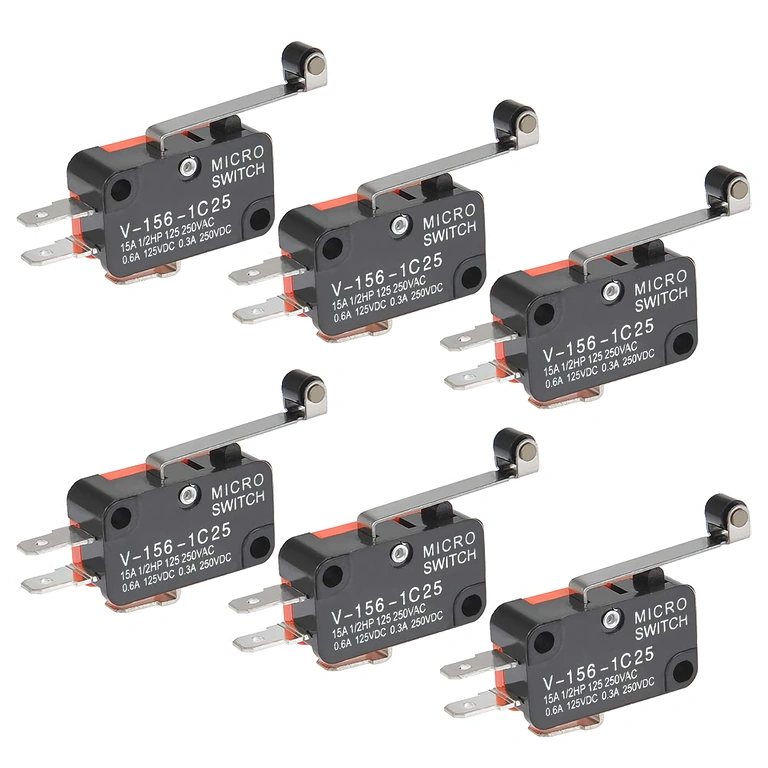

- 6 × Granični prekidač V-156-1C25 s kotačićem i dugačkom polugom
Često postavljana pitanja
Što znači 1NO + 1NC konfiguracija i kako se spaja?

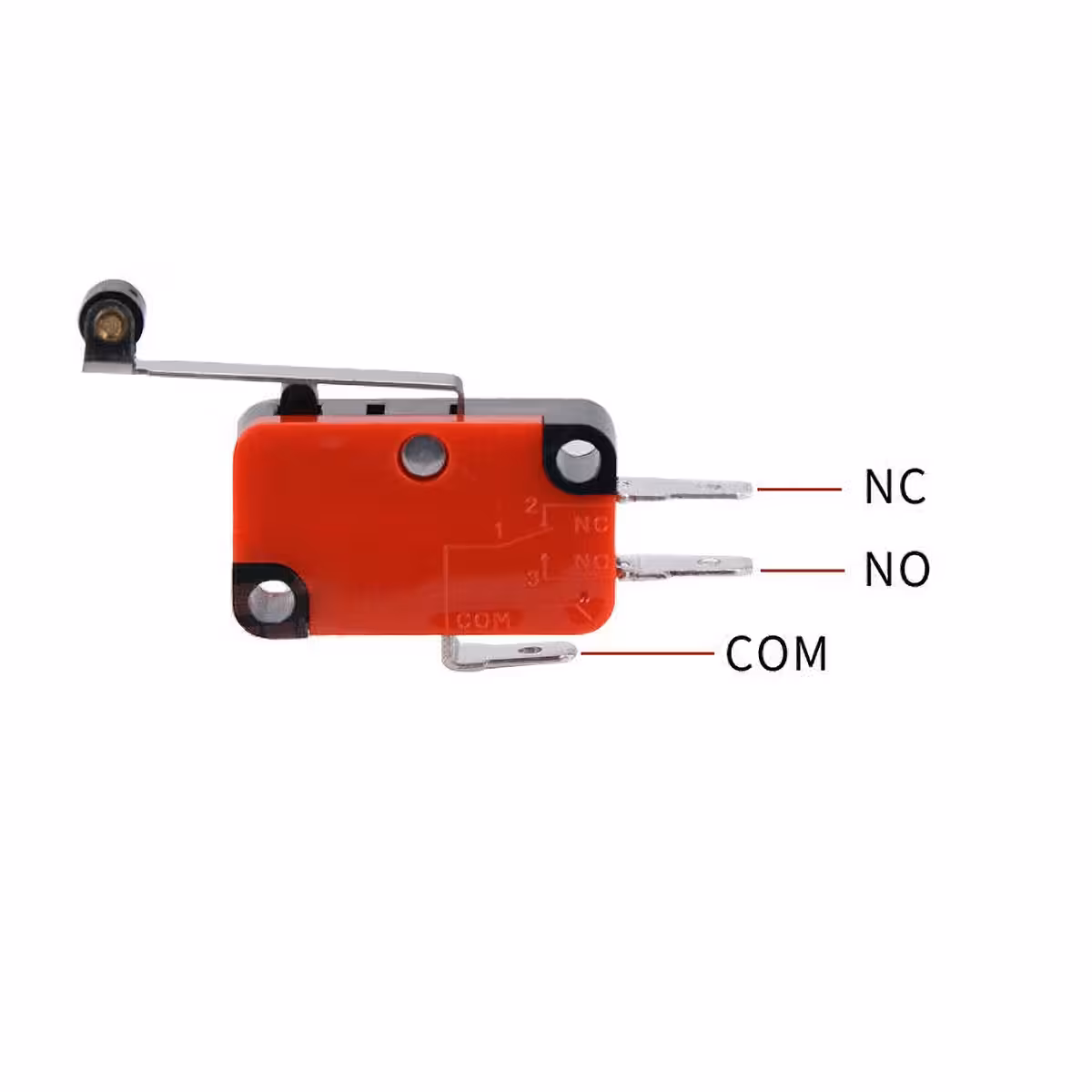

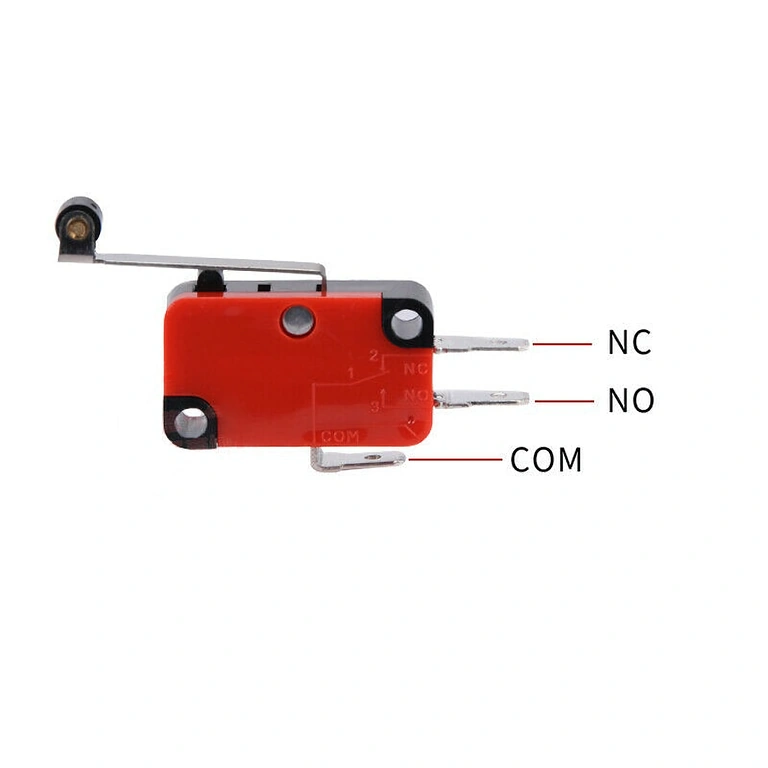

Prekidač ima 3 terminala: COM (zajednički), NO (Normal Open — otvoren u stanju mirovanja) i NC (Normal Closed — zatvoren u stanju mirovanja). Pritiskom na polugu, NO kontakt se zatvara, a NC otvara. Odaberite terminal koji odgovara logici vašeg sklopa.
Je li prikladan za 3D printere i CNC strojeve?
Da. V-156-1C25 jedan je od najčešće korištenih endstop prekidača u Cartesian i CoreXY 3D printerima, kao i u hobi ili polu-industrijskim CNC strojevima. Dugačka poluga omogućuje jednostavno podešavanje točke aktivacije bez potrebe za demontažom.
Može li se spojiti izravno na Arduino ili Raspberry Pi?
Da, na NO ili NC terminale spaja se na digitalne pinove mikrokontrolera uz korištenje pull-up otpornika. Napomena: nikada ne spajajte TTL logiku od 3.3V/5V u istom krugu s visokonaponskim opterećenjima od 250V AC.
Koja je razlika u odnosu na mikro prekidač s kratkom polugom?
Dugačka poluga nudi veći hod i manju silu aktivacije, što ga čini osjetljivijim i lakšim za integraciju tamo gdje su mehaničke tolerancije veće. Kratka poluga se preferira kada je prostor izrazito ograničen, a sila aktivacije veća.
Uključuje li set vijke za montažu ili konektore?
Ne. Set sadrži isključivo 6 komada prekidača V-156-1C25. Vijci i električni konektori kupuju se zasebno, ovisno o vašoj specifičnoj primjeni.
Je li dimenzionalno kompatibilan s drugim prekidačima iz V-15x serije?
Da. Serija V-156 prati standardni SPDT footprint, što ga čini dimenzionalno kompatibilnim s većinom opreme koja koristi prekidače iz obitelji V-15x.
