Modul releja s 1 kanalom i optokaplerom – Sigurno upravljanje naponom od 230V putem Arduina ili Raspberry Pi-a
Želite li upravljati pumpom, žaruljom ili motorom od 230V izravno putem GPIO pina? Bez galvanske izolacije, i najmanji naponski šiljak može trenutno uništiti vaš mikrokontroler. Ovi moduli releja s optokaplerom stvaraju električnu barijeru između vaše upravljačke logike i visokonaponskog kruga — bez obzira na to što se dogodi na strani od 230V, vaši pinovi ostaju potpuno zaštićeni.
Napomena: Prilikom narudžbe odaberite željenu verziju — modul releja od 5V ili 12V. Set sadrži 4 komada odabrane verzije.
Zašto odabrati ovaj set? (Ključne prednosti):
- Galvanska izolacija putem optokaplera — upravljački i strujni krug su potpuno odvojeni; kratki spoj na trošilu nikada ne dopire do vaših GPIO ili digitalnih pinova
- Trigger koji se bira putem kratkospojnika (jumpera) — prebacite logiku aktivacije (High/Low) u 5 sekundi, bez potrebe za preinakama u ožičenju ili izvornom kodu
- Dizajn otporan na greške — ako se Trigger linija slučajno odspoji, relej ostaje u zadanom položaju; nema neželjenog aktiviranja trošila
- Kontakti od 10A za stvarne potrebe — podržava AC 250V/10A i DC 30V/10A; dovoljno za žarulje, pumpe, ventilatore i manje motore u kućanstvu ili industriji
- Kompatibilnost sa svim popularnim platformama — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — ako uređaj ima digitalni pin, radi s ovim modulom
- Predinstalirani vijčani terminali — spajate NC, C, NO, Coil+ i Coil- izravno, bez lemljenja i dodatnih adaptera
- Set od 4 komada — idealno za projekte s više kanala ili kao zaliha za sustave gdje je pouzdanost na prvom mjestu

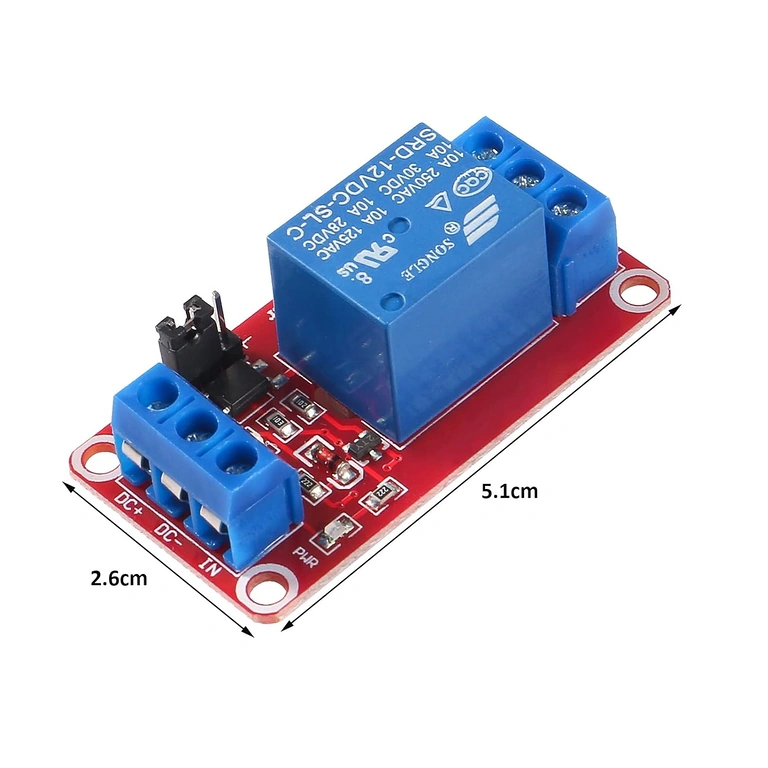

Detalji i performanse
Optokapler na svakom modulu potpuno odvaja upravljački krug od strujnog kruga — struja na Trigger liniji iznosi samo ~5 mA (kod verzije od 5V), što je savršeno kompatibilno s logičkim razinama modernih mikrokontrolera bez potrebe za dodatnim otpornicima. Zavojnica releja napaja se zasebno s 5V DC ili 12V DC, ovisno o odabranoj verziji, dok kontakti preklapaju opterećenja do AC 250V / 10A. Verzija od 5V izravno se integrira u projekte napajane putem USB-a ili standardnih 5V izvora, dok je verzija od 12V prikladna za automobilske sustave, upravljačke ormare i projekte na 12V baterije.
| Parametar | Vrijednost / Detalj |
|---|---|
| Napon napajanja zavojnice | 5V DC ili 12V DC (ovisno o odabranoj verziji) |
| Maksimalno opterećenje kontakata | AC 250V / 10A, DC 30V / 10A |
| Vrsta izolacije | Optokapler |
| Struja Trigger linije | ≈5 mA (model 5V) |

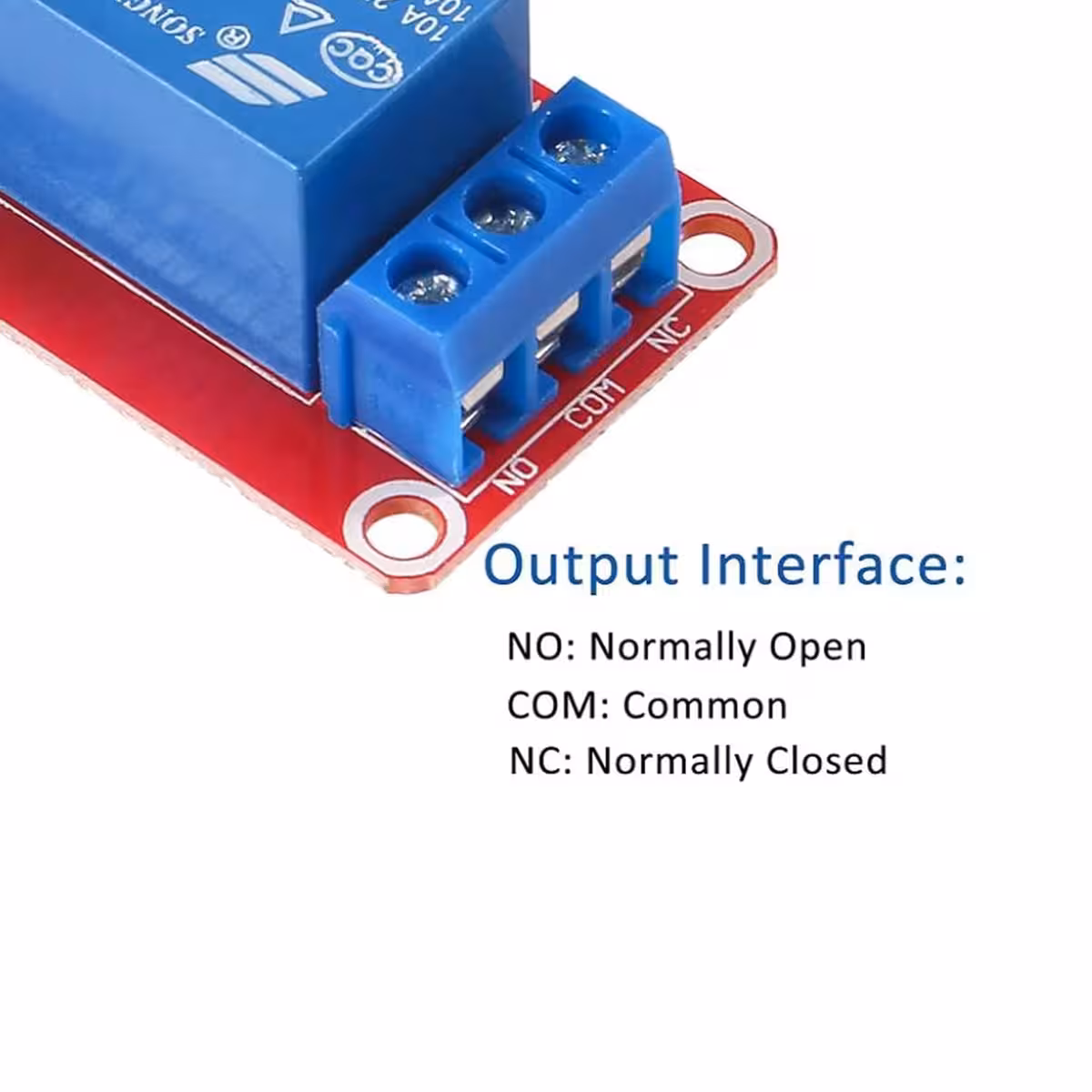

| Vrsta kontakata | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Ulazi modula | Coil +, Coil –, Trigger |
| Odabir triggera | Jumper High-Level Trigger / Low-Level Trigger |
| Kompatibilnost | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Broj modula u setu | 4 komada |
| Vrsta modula | 1 kanal (Single Channel Relay Module) |

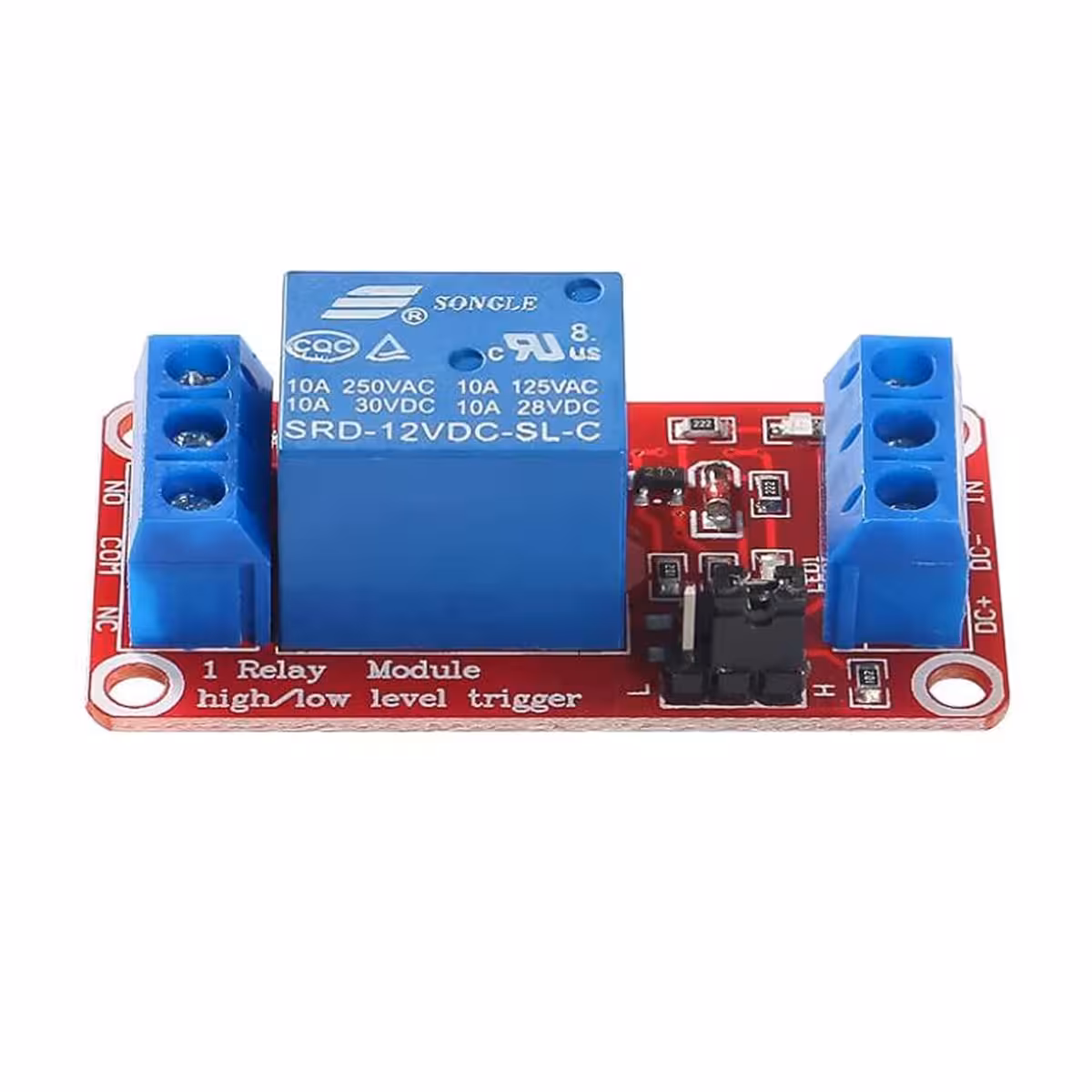

Upute za programiranje i korištenje

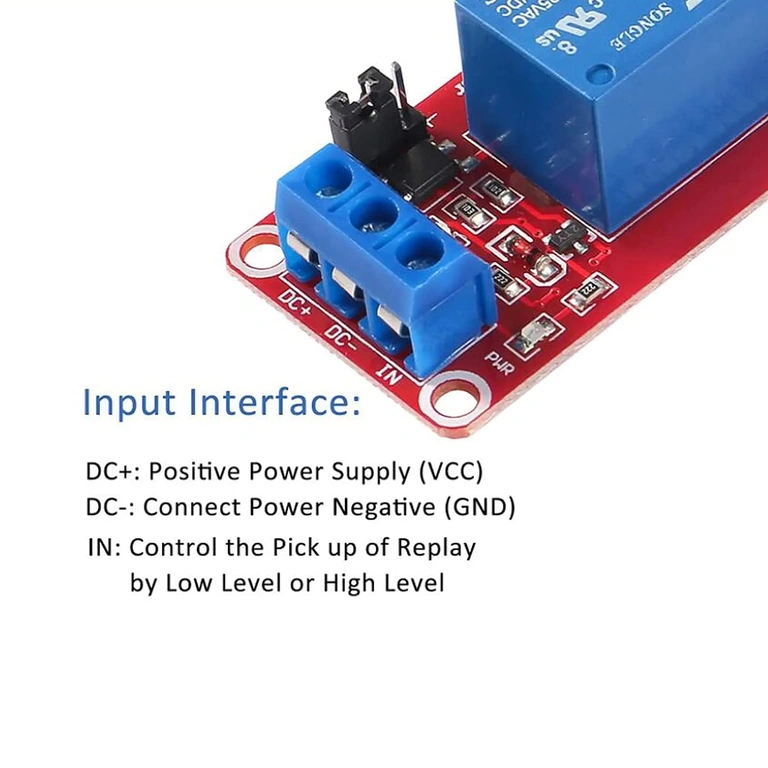

- Spojite Coil + i Coil – na izvor napajanja koji odgovara odabranoj verziji (5V ili 12V DC).
- Povežite Trigger pin s digitalnim izlaznim pinom mikrokontrolera (GPIO, digitalni pin na Arduinu itd.).
- Postavite jumper u željeni položaj: High-Level Trigger (relej se aktivira HIGH signalom) ili Low-Level Trigger (relej se aktivira LOW signalom).

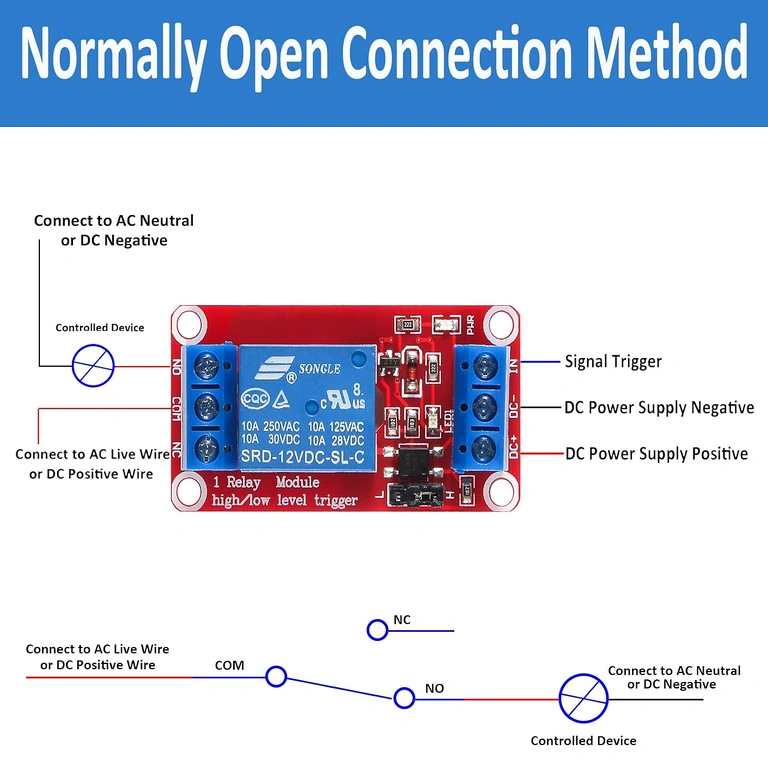

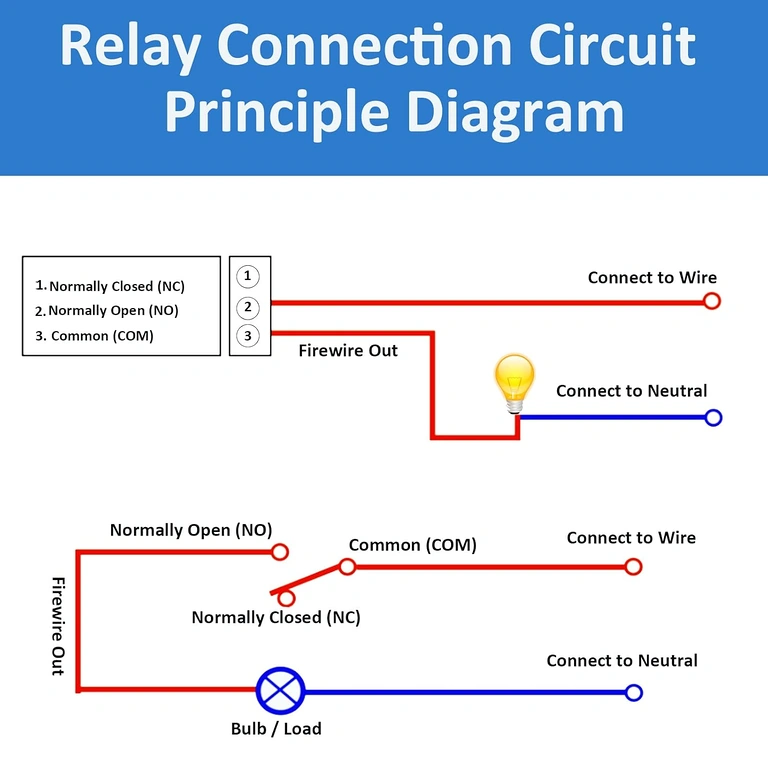

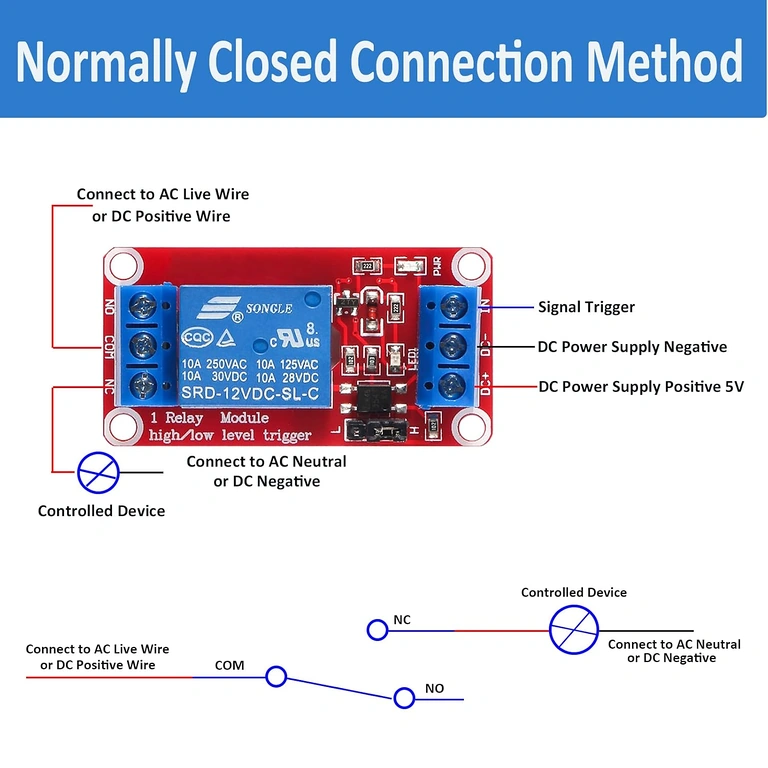

- Spojite trošilo na NC/C (normalno zatvoreni krug) ili NO/C (normalno otvoreni krug) terminale, ovisno o logici vaše aplikacije.
- Pošaljite digitalnu naredbu iz koda (npr. digitalWrite(pin, HIGH) u Arduino IDE-u) za aktivaciju ili deaktivaciju releja.
Sadržaj pakiranja

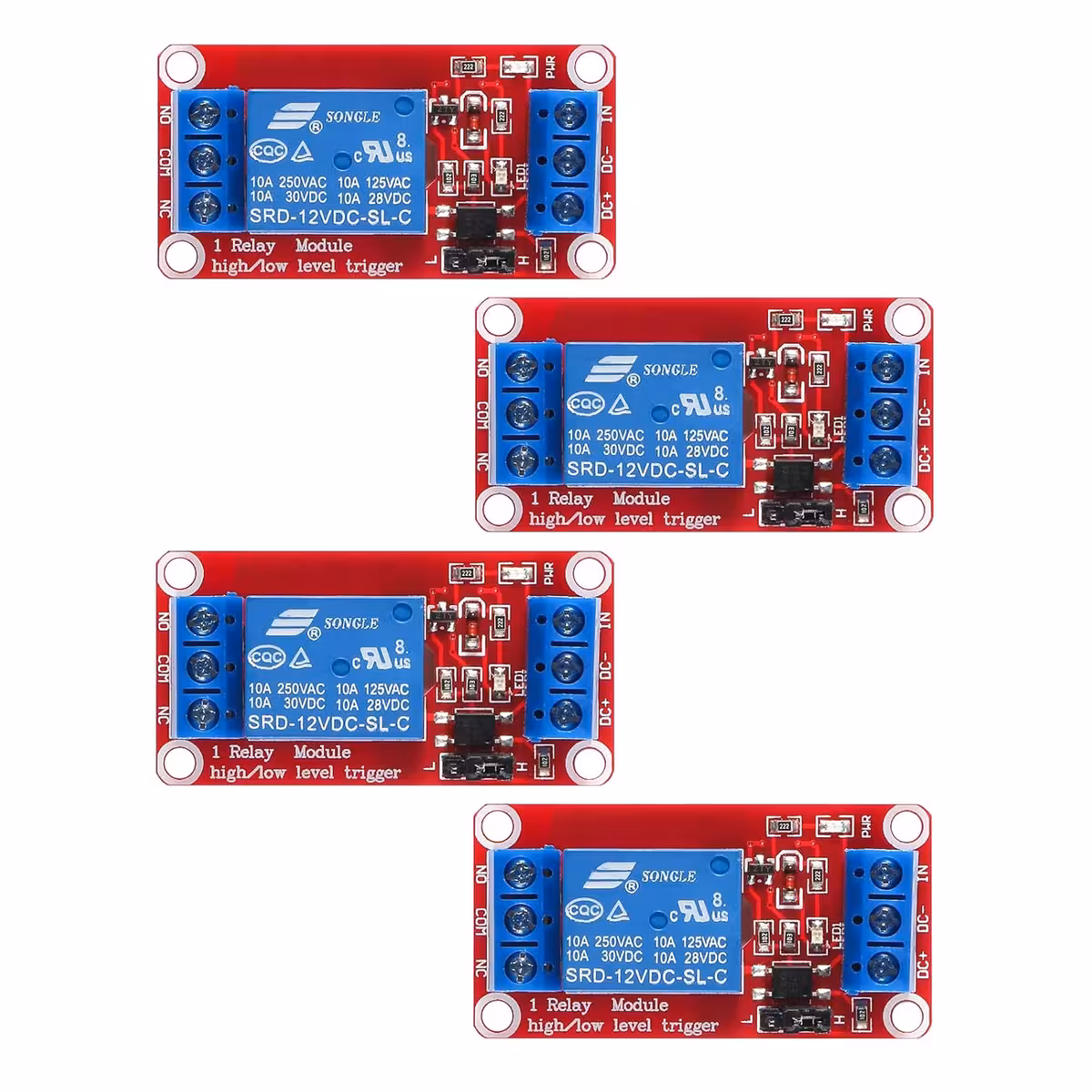

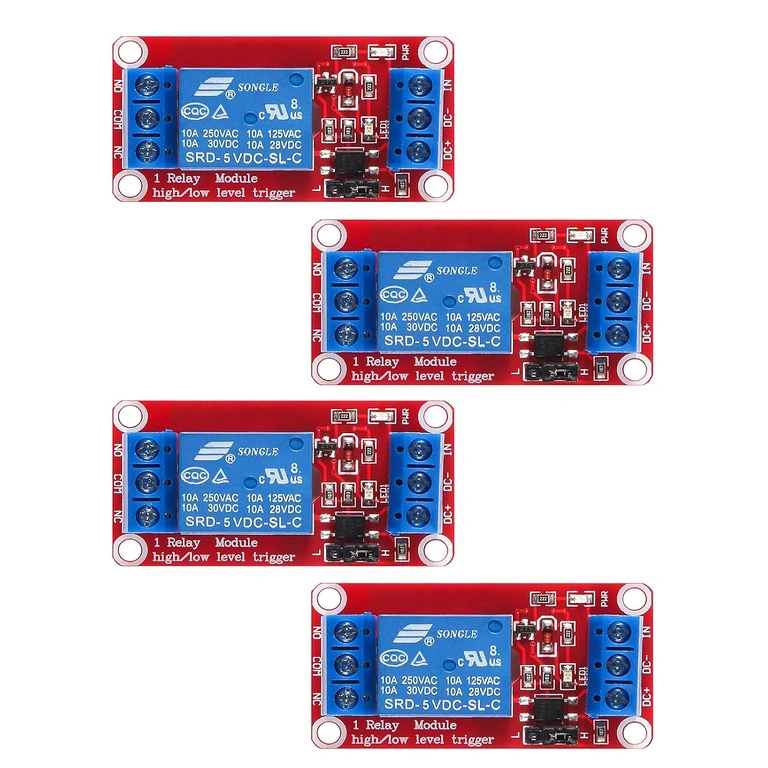

- 4 × Modul releja s 1 kanalom (5V ili 12V — verzija odabrana pri narudžbi)
- Predinstalirani vijčani terminali na svakom modulu
Često postavljana pitanja
Radi li s 3.3V signalom na Triggeru (npr. Raspberry Pi, ESP32)?
U većini slučajeva da, optokapler prihvaća i 3.3V na Trigger liniji. Za zajamčen rad koristite pretvarač logičke razine 3.3V→5V ili provjerite minimalni prag optokaplera u tehničkoj dokumentaciji. Napajanje zavojnice mora ostati 5V ili 12V, bez obzira na logički napon.
Koja je praktična razlika između High-Level i Low-Level Triggera?
Kod High-Level Triggera, relej se aktivira kada Trigger pin primi HIGH signal. Kod Low-Level Triggera, aktivira se pri LOW (GND) signalu. Ponašanje mijenjate jednostavnim pomicanjem jumpera — bez ikakvih promjena u ožičenju ili kodu.
Mogu li upravljati uređajima od 230V, poput žarulje ili vrtne pumpe?
Da. Kontakti podržavaju AC 250V / 10A, što je dovoljno za većinu kućanskih trošila. Provjerite da ne prekoračite 10A i pridržavajte se sigurnosnih propisa pri radu s mrežnim naponom.
Mogu li kontrolirati sva 4 modula iz istog Arduina?
Da. Svaki modul treba samo jedan digitalni pin za Trigger. Arduino Uno ima 14 digitalnih pinova, tako da možete neovisno kontrolirati sva 4 modula iz seta, uz još preostalih slobodnih pinova za druge periferije.
