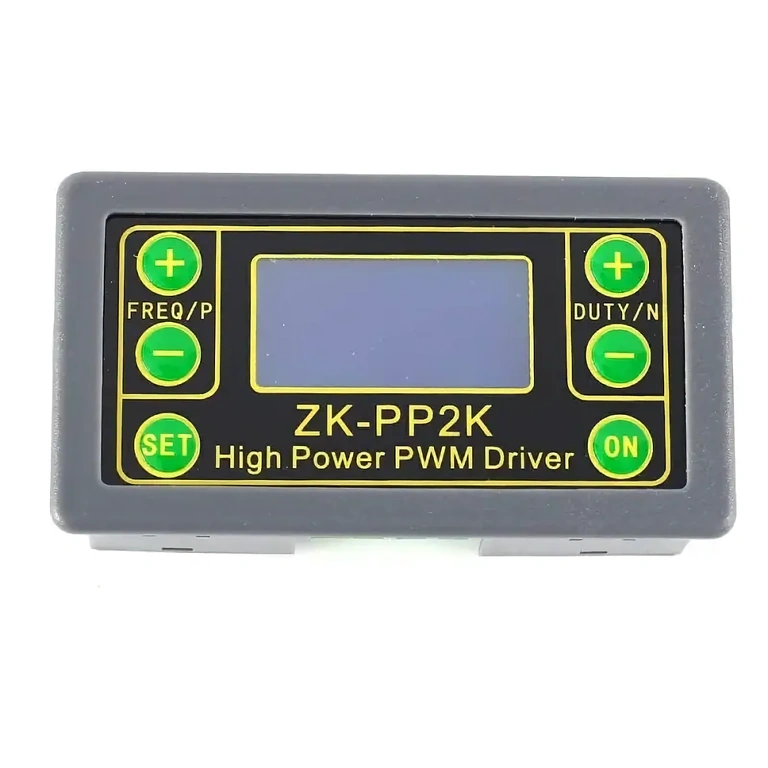

Višenamjenski PWM Controller 5V–24V 8A – Generator Signala, Tajmer, Regulator Brzine
Ovaj uređaj predstavlja vrhunsko rješenje u industriji, pružajući širok raspon električnih signala, uključujući kvadratne valove, impulse i podesive izlazne razine. Svojim dualnim načinima rada, PWM i PULSE, nudi svestranost u modulaciji signala, zadovoljavajući raznolike zahtjeve testiranja u različitim industrijskim sektorima.
Opremljen najnovijom tehnologijom, ovaj uređaj nudi neviđene funkcionalnosti, čineći ga ključnim alatom za razne primjene poput eksperimentalnog razvoja, upravljanja motorima, sučeljavanja s mikrokontrolerima, podešavanja svjetline i kontrole brzine.

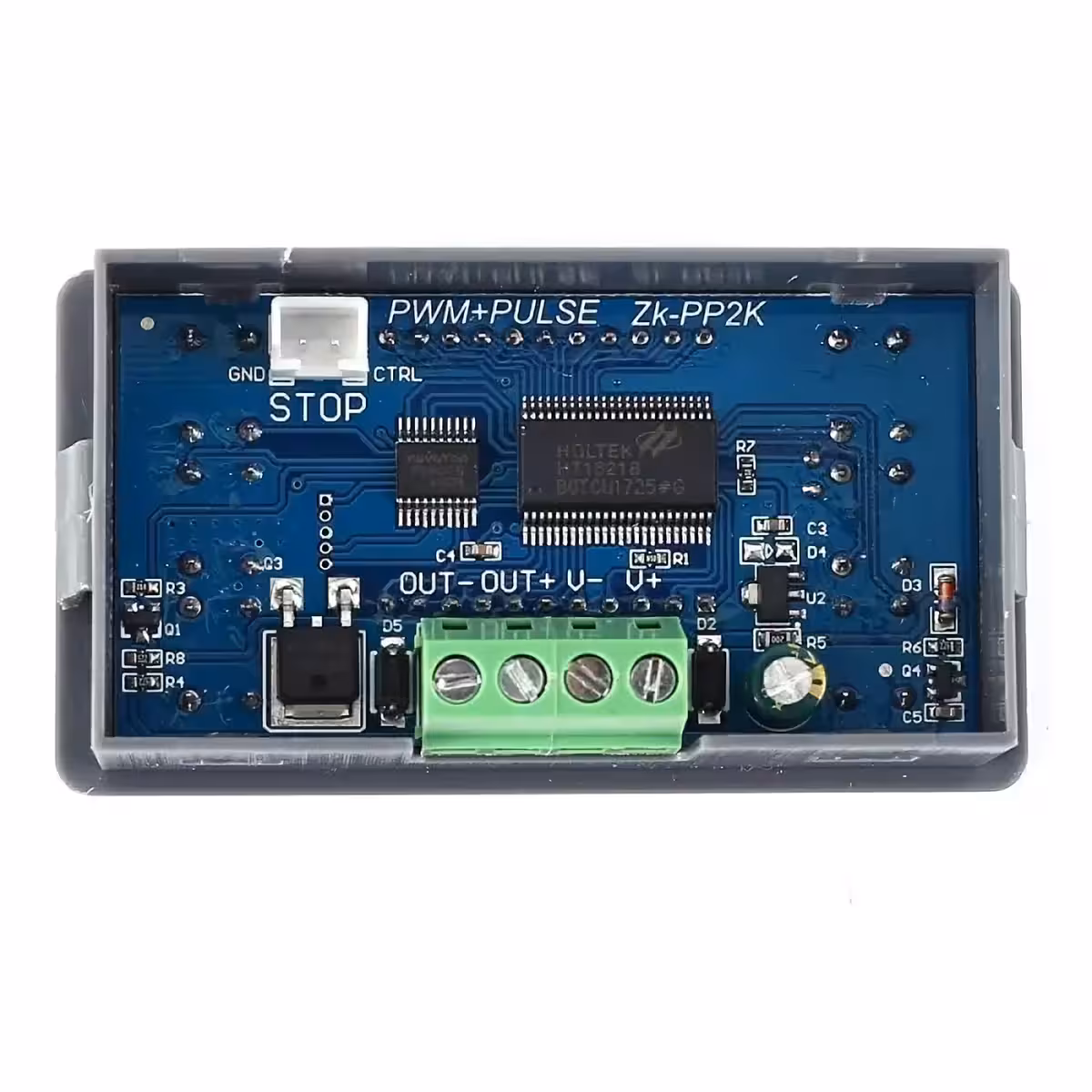

Tehničke specifikacije
- Radni Napon: DC 3.3V-30V
- Frekvencijski Raspon: 1Hz~150KHz
- Raspon Radnog Ciklusa: 0.00%-100%
- Izlazna Struja: Do 8A
- Broj Impulsa: 1~9999 ili Beskonačno
- Vrijeme Pauze: 0.000s~9999s
- Radna Temperatura: -20℃~85℃
- Radna Vlažnost: 0%~95%RH

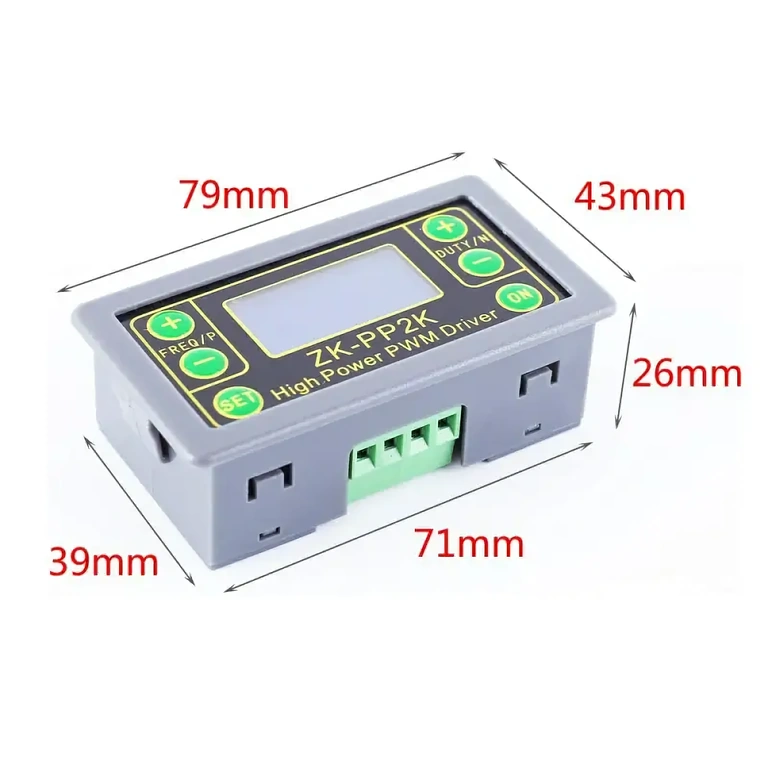

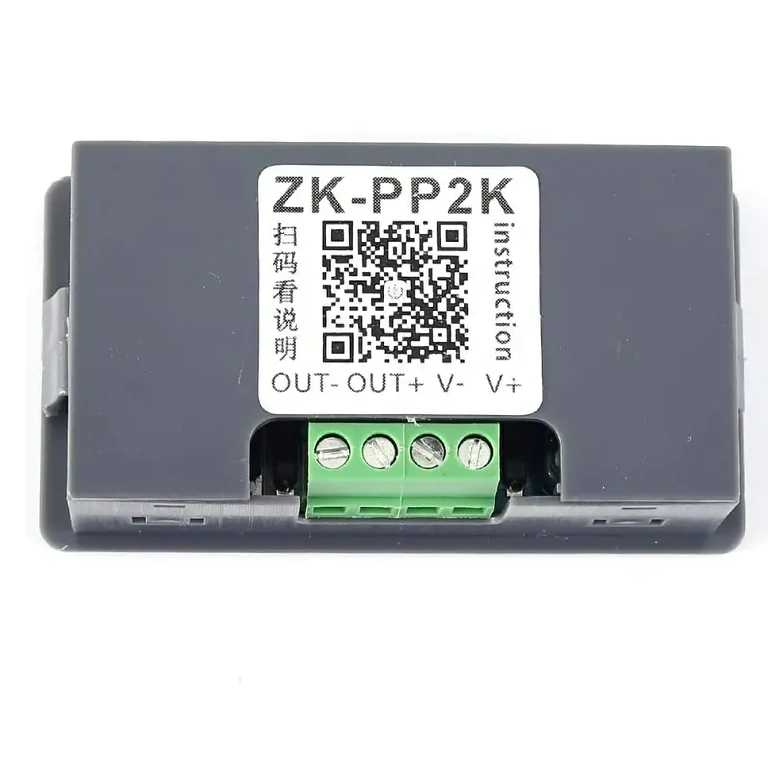

- Dimenzije: 79 x 43 x 26mm
Načini rada:

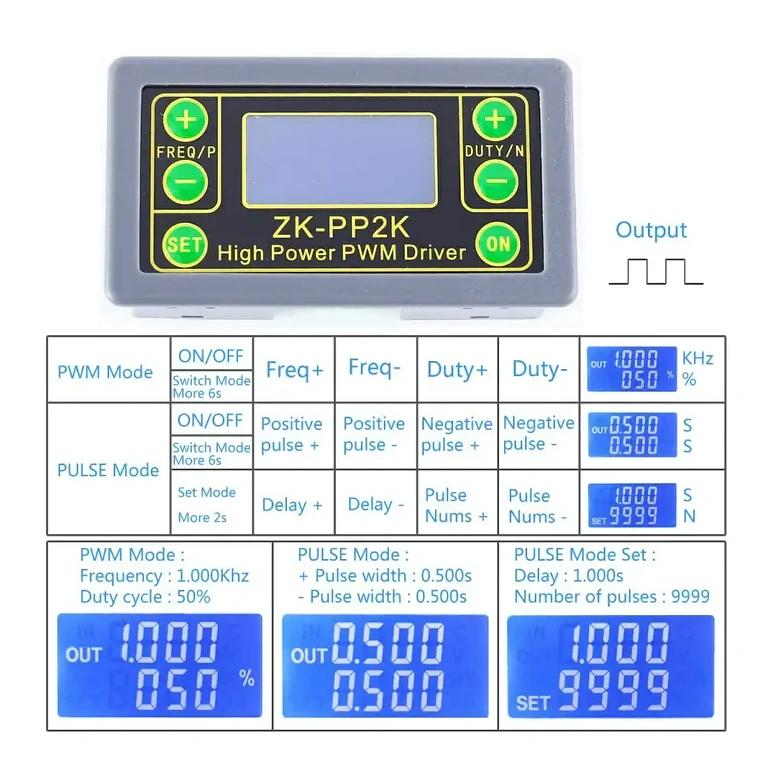

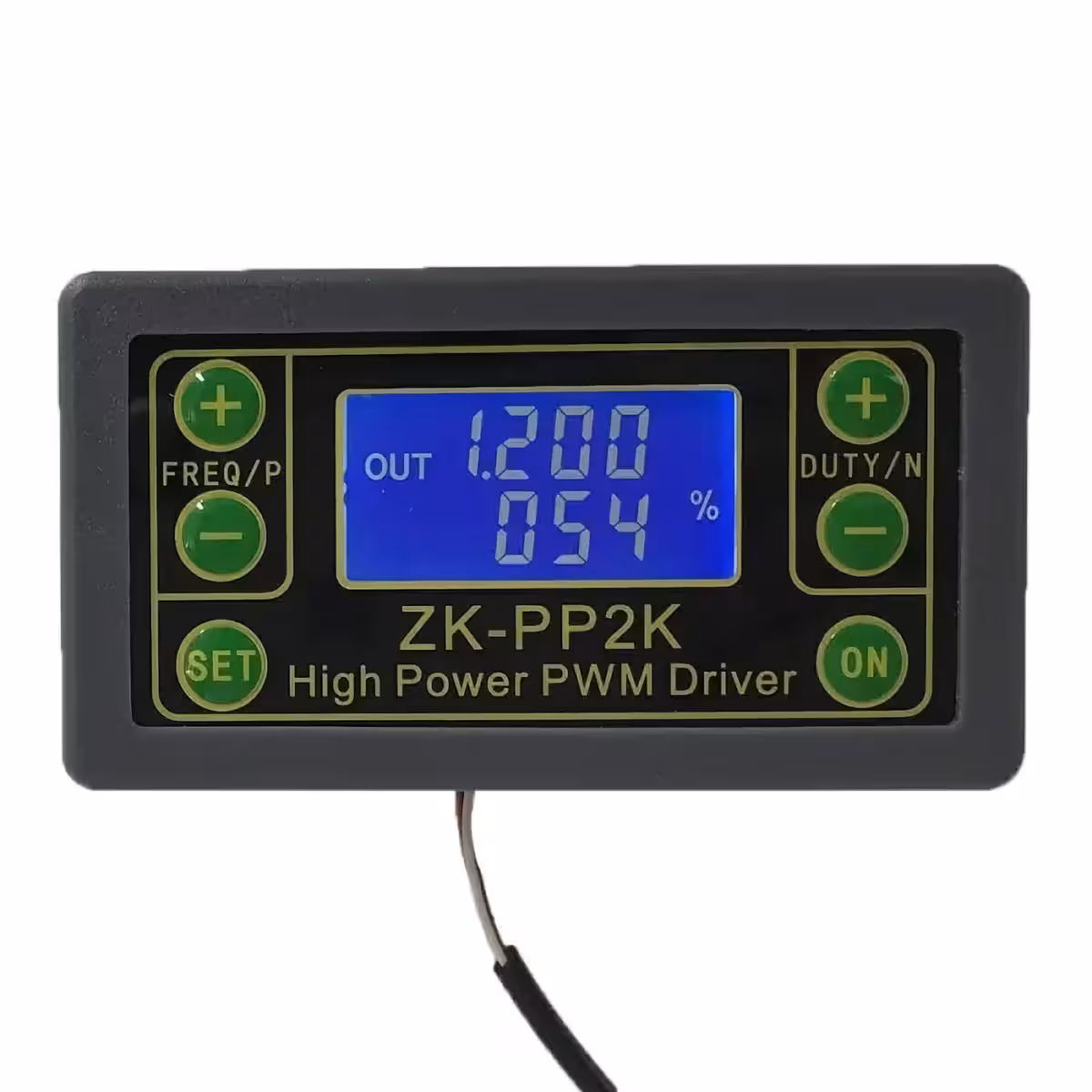

1. PWM način: Frekvencija, Radni Ciklus
- Podesite frekvenciju (od 1Hz do 150KHz)
- Radni ciklus (od 1% do 100%)
- To je PWM način kada se prikazuje simbol ‘%’.
- Fabrčki zadani način je PWM način.

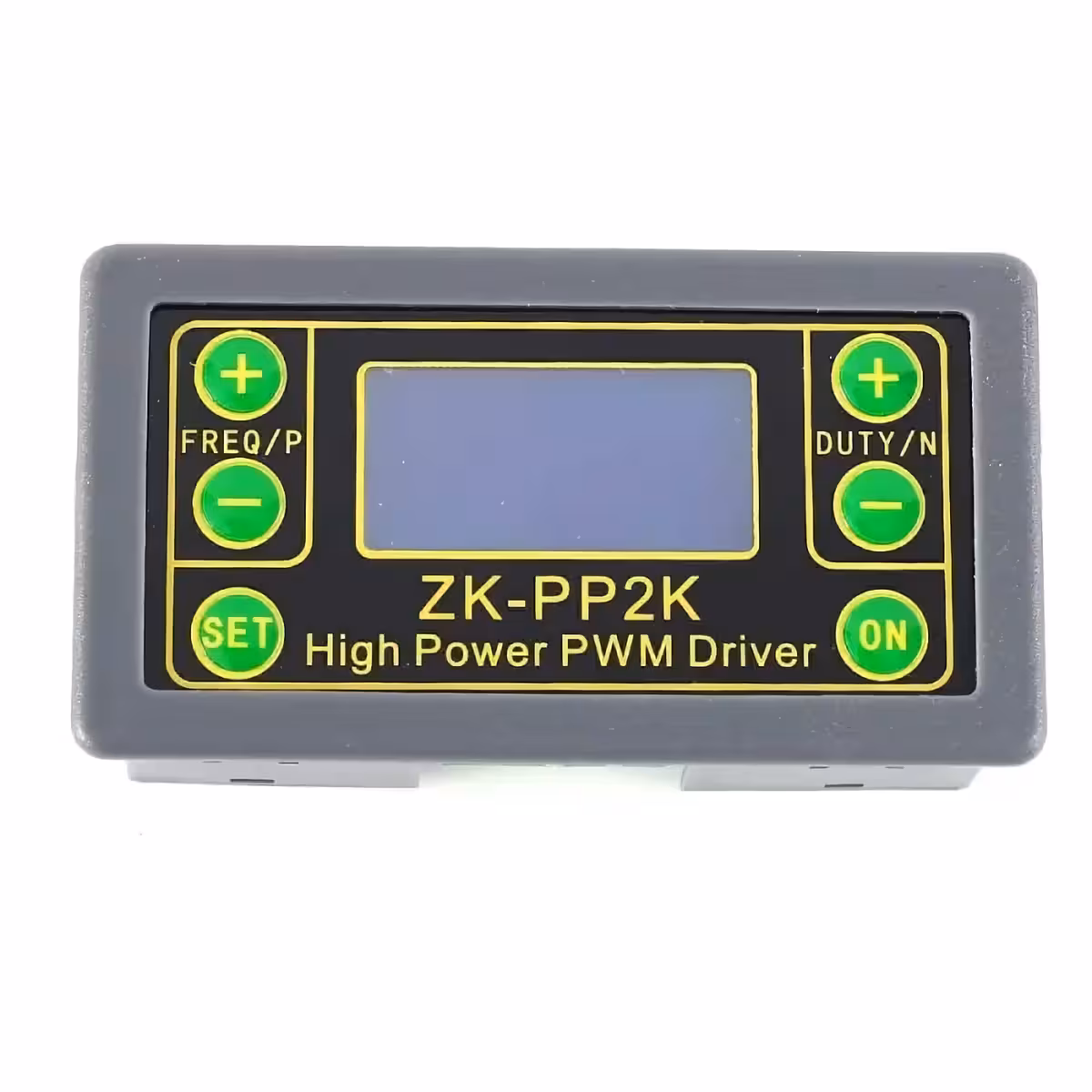

- Tipke FREQ+ i FREQ- koriste se za postavljanje izlazne frekvencije. Korisnik može kratko pritisnuti za postavljanje vrijednosti u minimalnoj jedinici ili držati tipku za kontinuirano podešavanje. Raspon frekvencije je od 1Hz do 150KHz.
- Tipke DUTY+ i DUTY- koriste se za postavljanje radnog ciklusa signala za frekvenciju. Korisnik može kratko pritisnuti za postavljanje vrijednosti u minimalnoj jedinici ili držati tipku za kontinuirano podešavanje. Raspon radnog ciklusa je od 0.00% do 100%.
- Kratko pritisnite tipku ‘ON’ za uključivanje ili isključivanje izlaza. Izlaz je aktivan kada se simbol ‘OUT’ prikazuje lijevo. Izlaz je isključen ako simbol ‘OUT’ nije prisutan, a modul će proizvoditi 0V.
- Fabrčka frekvencija je 1KHz, a radni ciklus 50%.
- Promjena načina rada: Držite tipku ‘SET’ oko 6 sekundi. Zatim uđite u PULSE način ako simbol ‘%’ nestane s desne strane.
2. PULSE način: Širina impulsa, Pauza, Broj impulsa
- Podesite širinu pozitivnog i negativnog impulsa
- Tajmer s cikličkim relejem (ON/OFF trajanje od 0.0001 do 9999 sekundi)
- Podešavanje odgode prije pokretanja (0.0001 – 9999 sekundi)
- Broj impulsa: 1 – 9999 ili neograničeno
- To je PULSE način bez prikaza simbola ‘%’.
- Tipke P+ i P- koriste se za postavljanje vremena pozitivnog impulsa na prvoj liniji. Raspon: 0.000s do 9999s.
- Tipke N+ i N- koriste se za postavljanje vremena negativnog impulsa, prikazano na drugoj liniji. Raspon: 0.000s do 9999s.
- Kratko pritisnite tipku ‘ON’ za uključivanje ili isključivanje izlaza. Izlaz je aktivan kada se simbol ‘OUT’ prikazuje lijevo. Ako simbol ‘OUT’ nije prikazan, izlaz proizvodi 0V.
- Fabrčka pozitivna širina impulsa je 0.5s, negativna 0.5s.
- Držite tipku ‘SET’ 2 sekunde za ulazak u postavljanje broja impulsa i vremena pauze. Na zaslonu će se pojaviti simbol ‘SET’ u donjem lijevom kutu. Napomena: U ovom načinu izlaz se isključuje, a broj impulsa briše.
- Tipke P+ i P- koriste se za postavljanje vremena pauze (0.000s – 9999s).
- Tipke N+ i N- koriste se za postavljanje broja impulsa (1 – 9999 ili Beskonačno, prikazuje ‘–-‘).
- Fabrčka pauza je 0s, broj impulsa beskonačan.
- Automatski povratak na impulzni zaslon pritiskom tipke ‘SET’ 2 sekunde.
- Kratko pritisnite ‘ON’ nakon postavljanja pauze i započnite generiranje postavljenog broja impulsa.
- Izlaz automatski proizvodi 0V ako je broj impulsa dostavljen. Ako se tipka ‘ON’ pritisne tijekom izlaza, izlaz se isključuje i broj impulsa se briše.
- Postavljeni broj impulsa generira se svaki put kada se modul uključi, a zatim zaustavlja ili se ponovno pokreće tipkom ‘ON’.
Praktične ideje za motor:
- Generirajte kvadratni val od 20KHz s radnim ciklusom 60% u PWM načinu.
- Stvorite beskonačni ciklus s impulse 0.6s AKTIVNO i 0.2s NEAKTIVNO u PULSE načinu.
- Postavite 5s odgodu nakon pokretanja, zatim pokrenite ciklus s impulse AKTIVNO 0.6s i NEAKTIVNO 0.2s.
- Postavite 5s odgodu nakon pokretanja, zatim AKTIVNI signali 10ms i NEAKTIVNI signali 10ms, ponovljeno 100 puta.
- 5s odgoda nakon pokretanja, zatim držite kontinuirani izlaz.
Ideje za upotrebu:
- Kontrola brzine DC motora u raznim aplikacijama poput ventilatora, RC vozila i drugih električnih uređaja.
- Precizna kontrola step motora u 3D printerima, robotima, sustavima pozicioniranja.
- Kontrola servo motora i drugih aktuatora u industrijskoj robotici.
- Kontrola svjetline LED-a u rasvjeti.
- Kontrola elektromagnetnih ventila u sustavima navodnjavanja i drugim industrijskim primjenama.
- Testiranje i kalibracija temperaturnih i svjetlosnih senzora.
- Simulacija senzorskih signala za elektroničko testiranje.
- Audio primjene: testiranje i kalibracija audio opreme.
- Generiranje daljinskih signala za testiranje dronova ili RC uređaja.
- Kalibracija elektroničke opreme: osciloskop, multimetar itd.
- Eksperimentalni razvoj: testiranje krugova u laboratoriju.
- Obrazovna iskustva u školama i sveučilištima.
- Hobby projekti: elektroničke igre, umjetničke instalacije, IoT uređaji.
Ovi primjeri pokazuju svestranost i primjenjivost uređaja u širokom spektru područja, pružajući kreativnost i preciznost u razvoju elektroničkih projekata i praktičnih eksperimenata.
