Programabilni vremenski relej 220V | Digitalni timer modul s podesivim intervalom

Programabilno vremensko rele s digitalnim tajmerom i dvostrukim LED zaslonom, idealno za automatizaciju i preciznu kontrolu vremenskih intervala u električnim aplikacijama na 220V.

Tehničke specifikacije:

Glavne značajke:

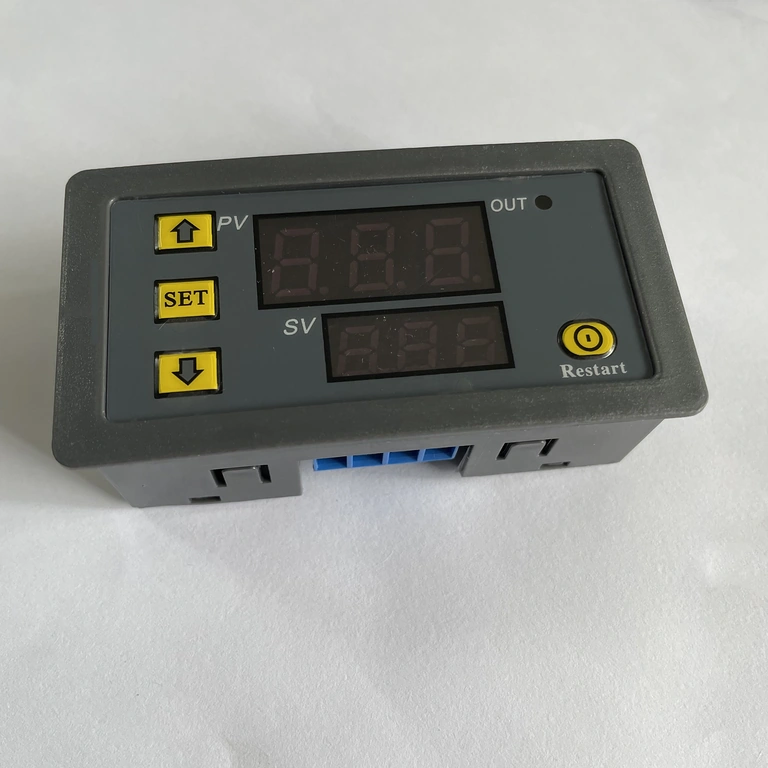

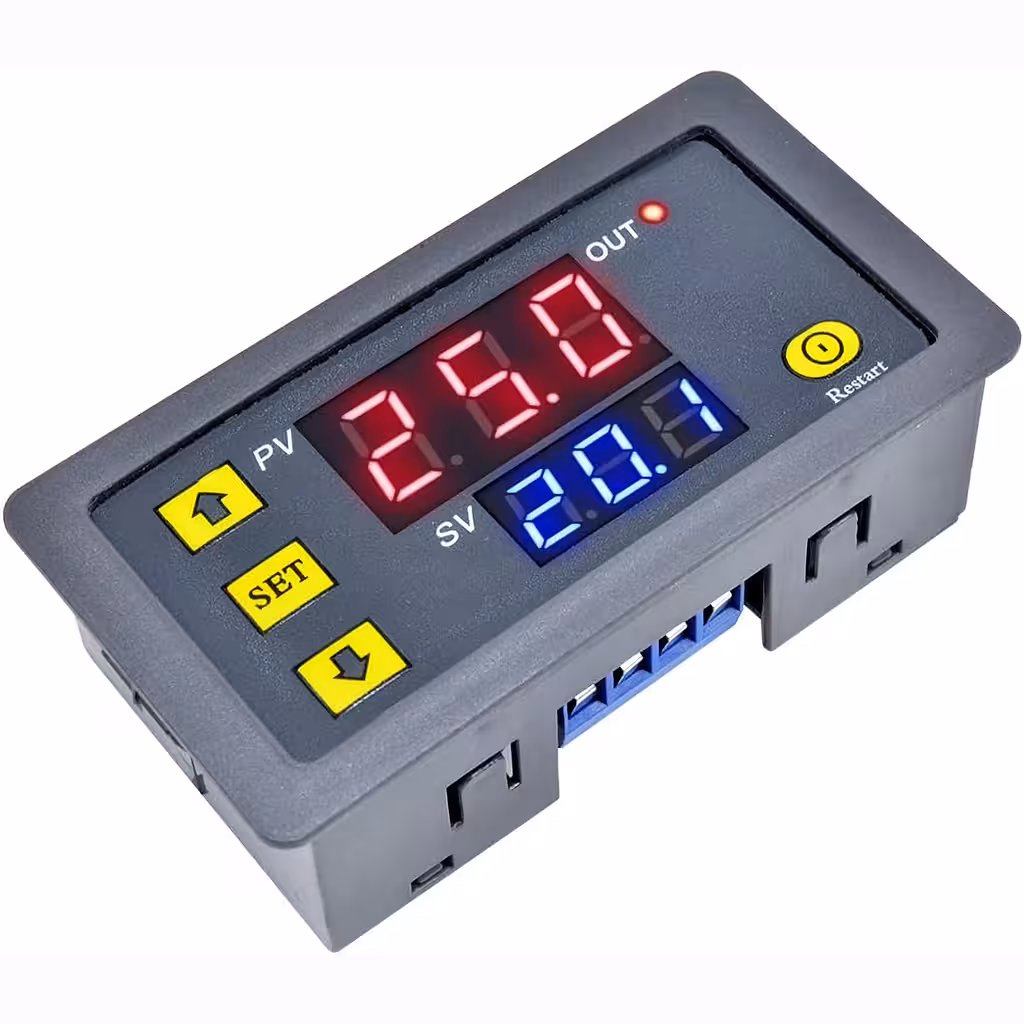

• Dvostruki LED zaslon za podešavanje dva različita vremenska intervala: T1 i T2
• Širok raspon podešavanja vremena: sekunde, minute ili sati
• Fleksibilni načini rada: delay (odgoda), timing (programiranje), loop (ponavljajući ciklusi)
• Pamti postavljene vrijednosti čak i nakon prekida napajanja

Uobičajene primjene i primjeri upotrebe:

• Pizze peći: kontrola trajanja ciklusa pečenja, uključivanje i isključivanje napajanja prema unaprijed definiranim intervalima.
• Peletski kotlovi: automatizacija ciklusa ventilatora i gorionika za učinkovitu kontrolu izgaranja.
• Automatska rasvjeta u staklenicima ili akvarijima: uključivanje i isključivanje u definiranom vremenu za uštedu energije.
• Industrijske automatizacije: kontrola opreme koja zahtijeva intervalni rad, poput pumpi, ventilatora ili rashladnih sustava.

Dostupni načini rada:

• P1-0: nakon odgode T1, relej radi
• P1-1: nakon odgode T1, relej ne radi
• P1-2: nakon odgode T1, relej radi; nakon T2, prestaje raditi
• P1-3: nakon odgode T1, relej ne radi; nakon T2, radi
• P1-4: ponavljajući ciklusi ON/OFF (nakon T1 ON, nakon T2 OFF, ponavlja se)
• P1-5: ponavljajući ciklusi OFF/ON (nakon T1 OFF, nakon T2 ON, ponavlja se)

Upute za korištenje:

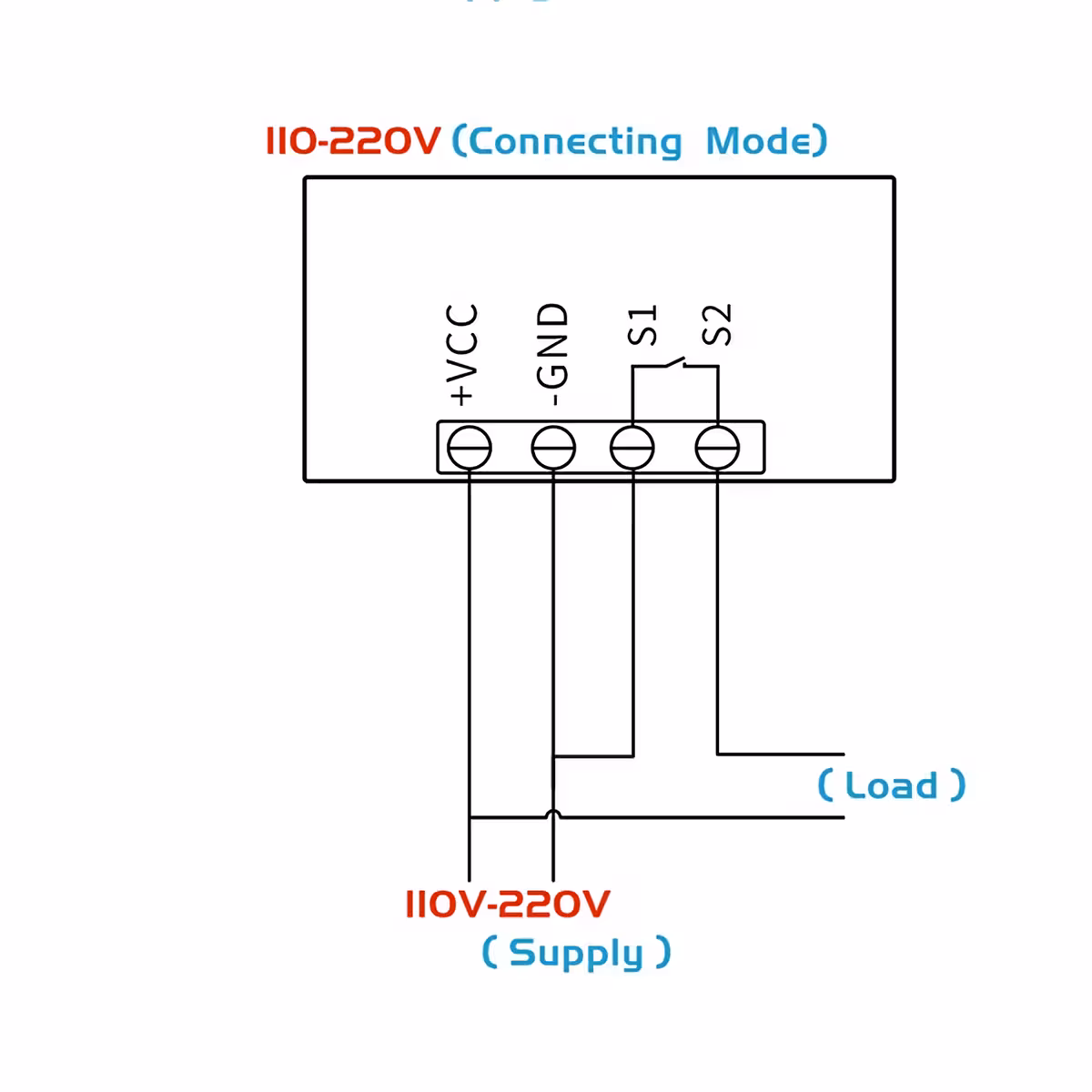

1. Povežite modul prema električnom dijagramu prikazanom na slikama.
2. Napajajte AC 220V. Zaslon će prikazati zadano vrijeme T1.

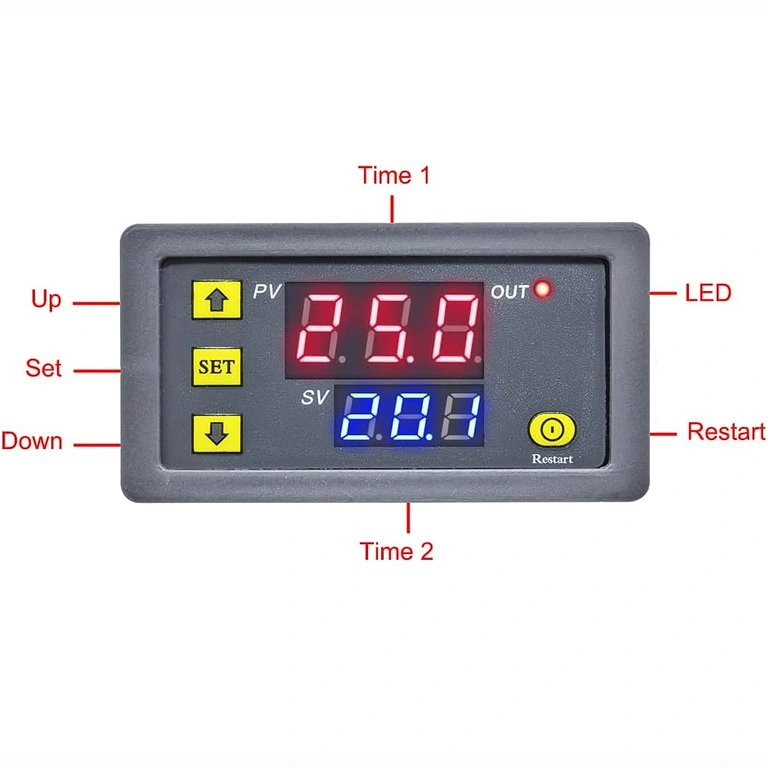

3. Kratko pritisnite gumb SET za ulazak u način podešavanja vremena. Digitalna cijev će treptati.
4. Pomoću tipki + i – postavite željenu vrijednost za T1 (npr. trajanje uključeno).
5. Pritisnite SET za prelazak na T2 (npr. trajanje isključeno) i postavite željenu vrijednost.
6. Pritisnite SET za spremanje postavki ili pričekajte automatsko spremanje.
7. Dugim pritiskom na gumb SET uđite u izbornik za postavljanje parametara.
8. Postavite P0 za vremenske jedinice:
• P0=0 – sekunde
• P0=1 – minute
• P0=2 – sati
9. Kratko pritisnite SET za prelazak na P1 i postavite način rada:
• P1=0 do P1=5 (prema opisu načina rada gore)
10. Kratko pritisnite SET za spremanje i izlazak iz izbornika postavki.

Primjer uobičajenog podešavanja (ponavljajući ciklus ON/OFF):

Ako želite da relej radi 30 sekundi, a zatim bude isključen 60 sekundi, ponavljajući ovaj ciklus, slijedite ove korake:

1. Povežite modul i napajajte prema uputama.
2. Postavite T1 na 30 (sekundi) – vrijeme kada relej radi.
3. Postavite T2 na 60 (sekundi) – vrijeme kada relej ne radi.
4. Postavite P0 na 0 (jedinice u sekundama).
5. Postavite P1 na 4 (mod ponavljajući ciklus ON/OFF).
6. Spremite postavke i pustite modul da automatski radi u ovom ciklusu.
