LCR-T7 ESR metar – Automatski tester koji u sekundi prepoznaje svaku elektroničku komponentu
Imate li na stolu nepoznatu komponentu ili želite brzo provjeriti je li elektrolitski kondenzator ispravan? LCR-T7 obavlja posao bez kompliciranih postavki i nagađanja — jednostavno spojite komponentu, pritisnite tipku i očitajte rezultate na preglednom TFT zaslonu u boji.
Napomena: NIKADA ne spajajte nabijene kondenzatore. Prije testiranja obavezno potpuno ispraznite sve komponente kako biste izbjegli oštećenje uređaja. Napunite bateriju kada napon padne ispod 3V.
Zašto odabrati model LCR-T7? (Ključne prednosti):
- Automatska detekcija bez postavki — spojite komponentu na bilo koju od 3 stezaljke, a tester će sam prepoznati radi li se o tranzistoru, kondenzatoru, otporniku, diodi ili induktoru
- Mjerenje ESR-a u stvarnom vremenu — vrijednost ekvivalentnog serijskog otpora odmah vam otkriva je li elektrolitski kondenzator ispravan ili dotrajao, bez potrebe za dodatnom opremom
- Široka podrška za komponente — NPN/PNP, MOSFET N/P kanala, IGBT, JFET, trijaci, Zener diode do 30V, kondenzatori 25pF–100mF, otpornici 0.01Ω–50MΩ

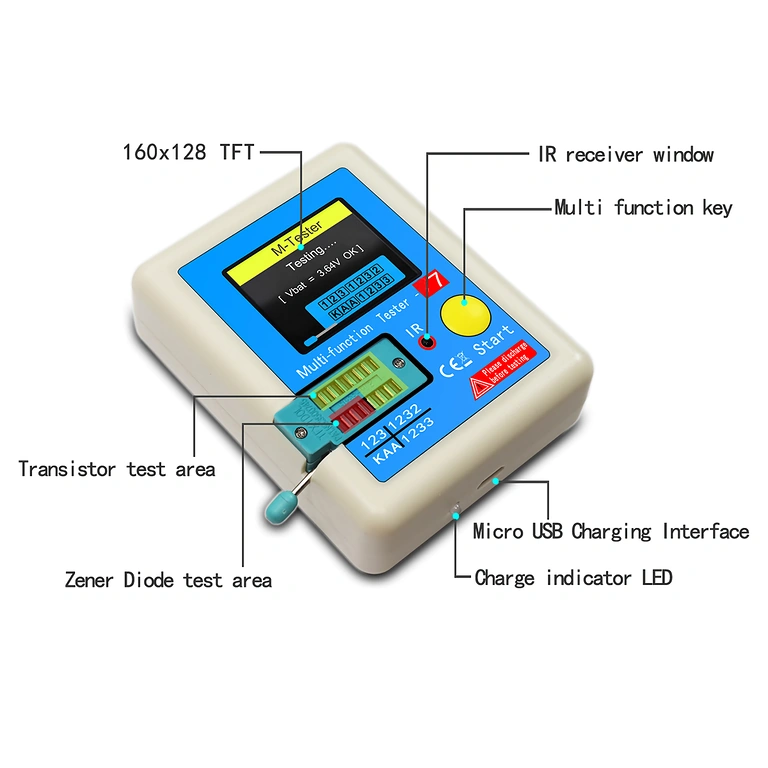

- TFT zaslon u boji 160×128 — prikazuje simbol komponente i sve relevantne parametre, a ne samo sirovu vrijednost

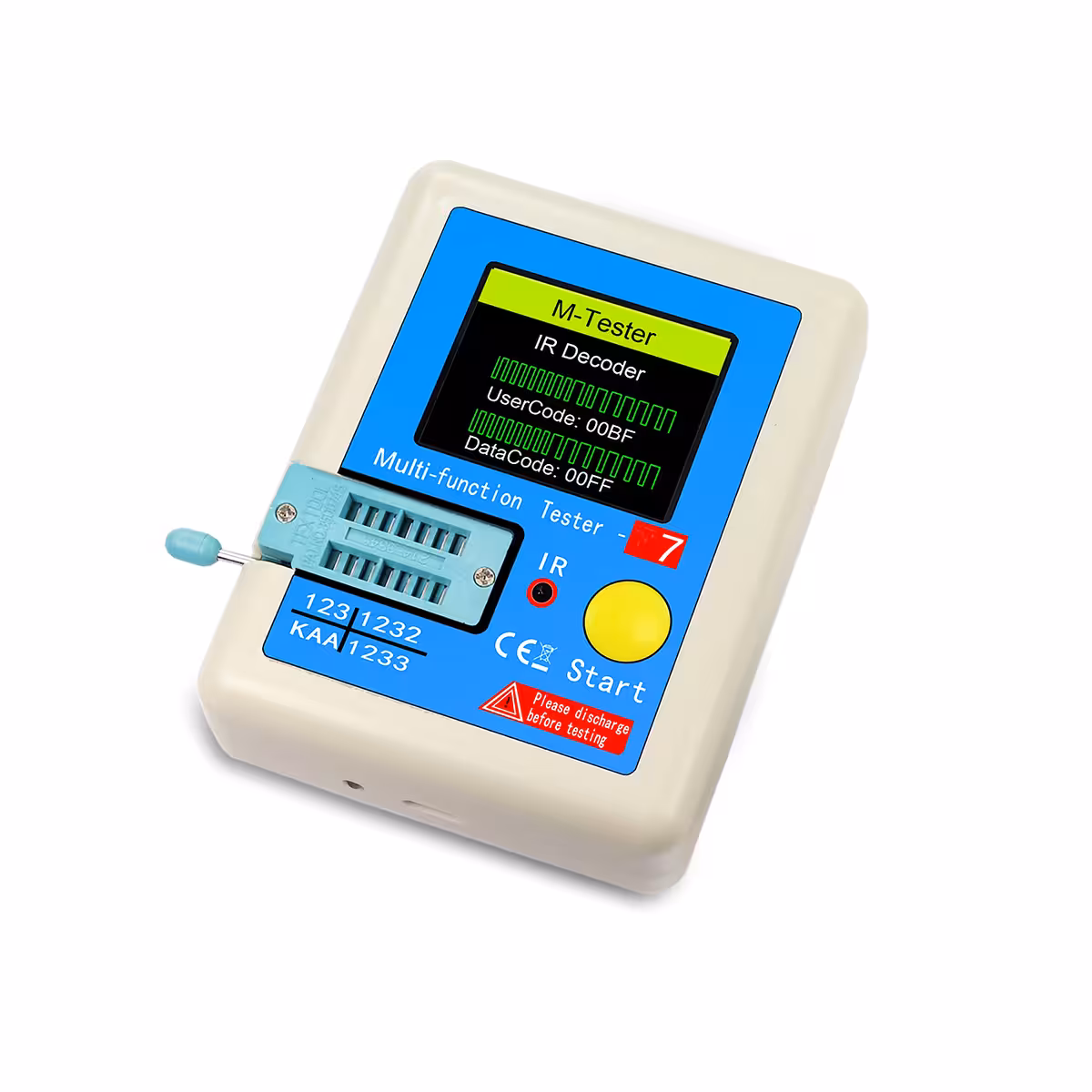

- IR dekodiranje za daljinske upravljače — analizira infracrvene signale TV i kućanskih daljinskih upravljača, nezaobilazan alat u svakom servisu
- Punjiva micro-USB baterija — zaboravite na AAA baterije; punite uređaj putem bilo kojeg 5V izvora, uključujući USB port računala
- Automatska kalibracija pri svakom pokretanju — preciznost mjerenja ostaje visoka bez obzira na temperaturu ili uvjete rada
- Automatsko isključivanje — uređaj se sam gasi kada se ne koristi, čime se štedi baterija
Detalji i performanse
Pri svakom uključivanju, LCR-T7 pokreće internu automatsku kalibraciju, što znači da nema potrebe za ručnim podešavanjem, a rezultati su pouzdani u svim radioničkim uvjetima. Raspon mjerenja kondenzatora pokriva sve od 25pF (mali keramički kondenzatori) do 100mF (veliki elektrolitski kondenzatori), uz istovremeni prikaz kapaciteta i ESR vrijednosti. Induktivitet se mjeri u rasponu od 0.01mH do 20H, što je dovoljno za većinu filtarskih prigušnica i manjih transformatora. Funkcija IR dekodiranja zaokružuje ovaj uređaj, pretvarajući LCR-T7 iz jednostavnog testera u univerzalni servisni alat.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | LCR-T7 |
| Zaslon | TFT u boji 160 × 128 piksela |
| Napajanje | Punjiva Li-Ion baterija (micro-USB, 5V) |
| Mjerenje kondenzatora | 25pF – 100mF |
| Mjerenje ESR-a | Da (prikaz uz kapacitet) |
| Mjerenje otpora | 0.01Ω – 50MΩ |
| Mjerenje induktiviteta | 0.01mH – 20H |
| Zener diode | Probojni napon do 30V |
| Detektirane komponente | NPN/PNP, MOSFET (N/P), IGBT, JFET, trijak, dioda, Zener dioda, kondenzator, otpornik, induktor |
| IR funkcija | Dekodiranje signala infracrvenih daljinskih upravljača |
| Automatska kalibracija | Da, pri svakom pokretanju |
| Automatsko isključivanje | Da |

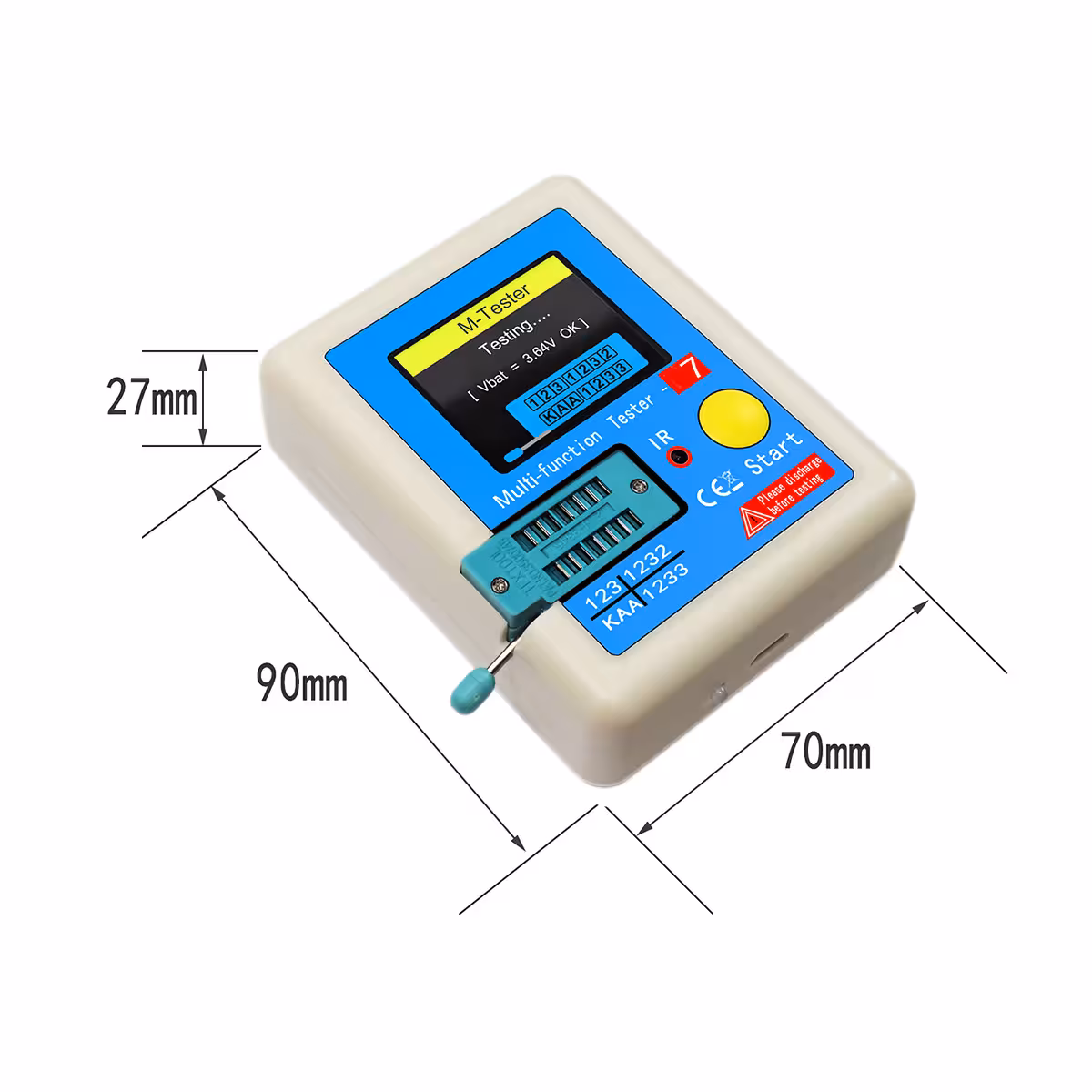

| Dimenzije | 90 × 70 × 27 mm |
| Težina | 84 g |

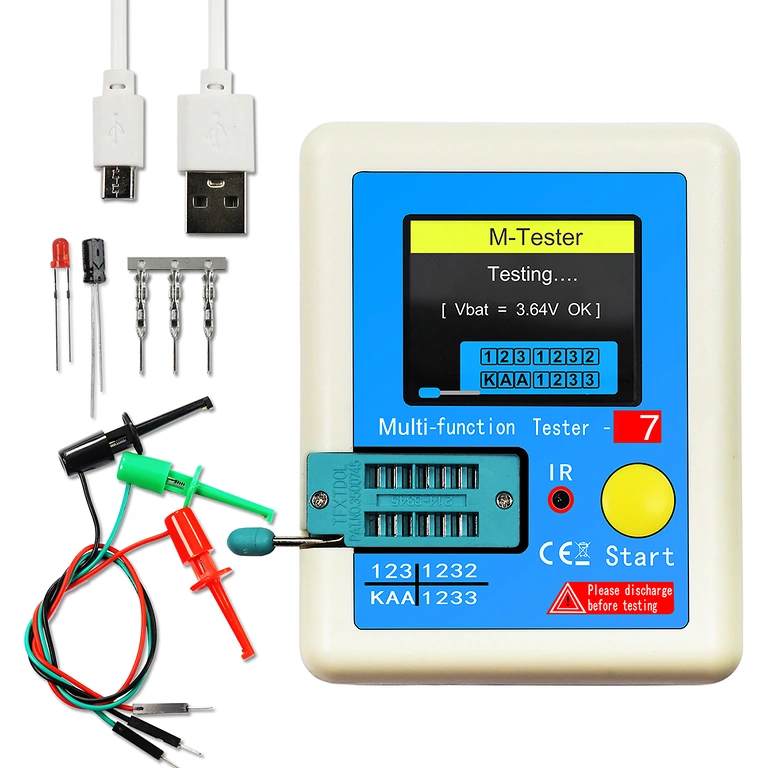

Sadržaj pakiranja
- 1 × Tester elektroničkih komponenti LCR-T7
- 1 × Set elektroničkih komponenti za testiranje
- 1 × Micro-USB kabel za napajanje
- 3 × Testne stezaljke
Često postavljana pitanja
Može li LCR-T7 mjeriti ESR elektrolitskih kondenzatora?
Da. ESR vrijednost prikazuje se istovremeno s kapacitetom, što je ključno za brzu dijagnostiku ispravnosti kondenzatora u izvorima napajanja ili na matičnim pločama.
Trebam li izvaditi komponentu iz sklopa prije testiranja?
Da, preporučuje se testiranje komponenti izvan sklopa. Ostale komponente spojene paralelno mogu utjecati na mjerenje i dovesti do pogrešnih rezultata.
Koje vrste tranzistora automatski prepoznaje?

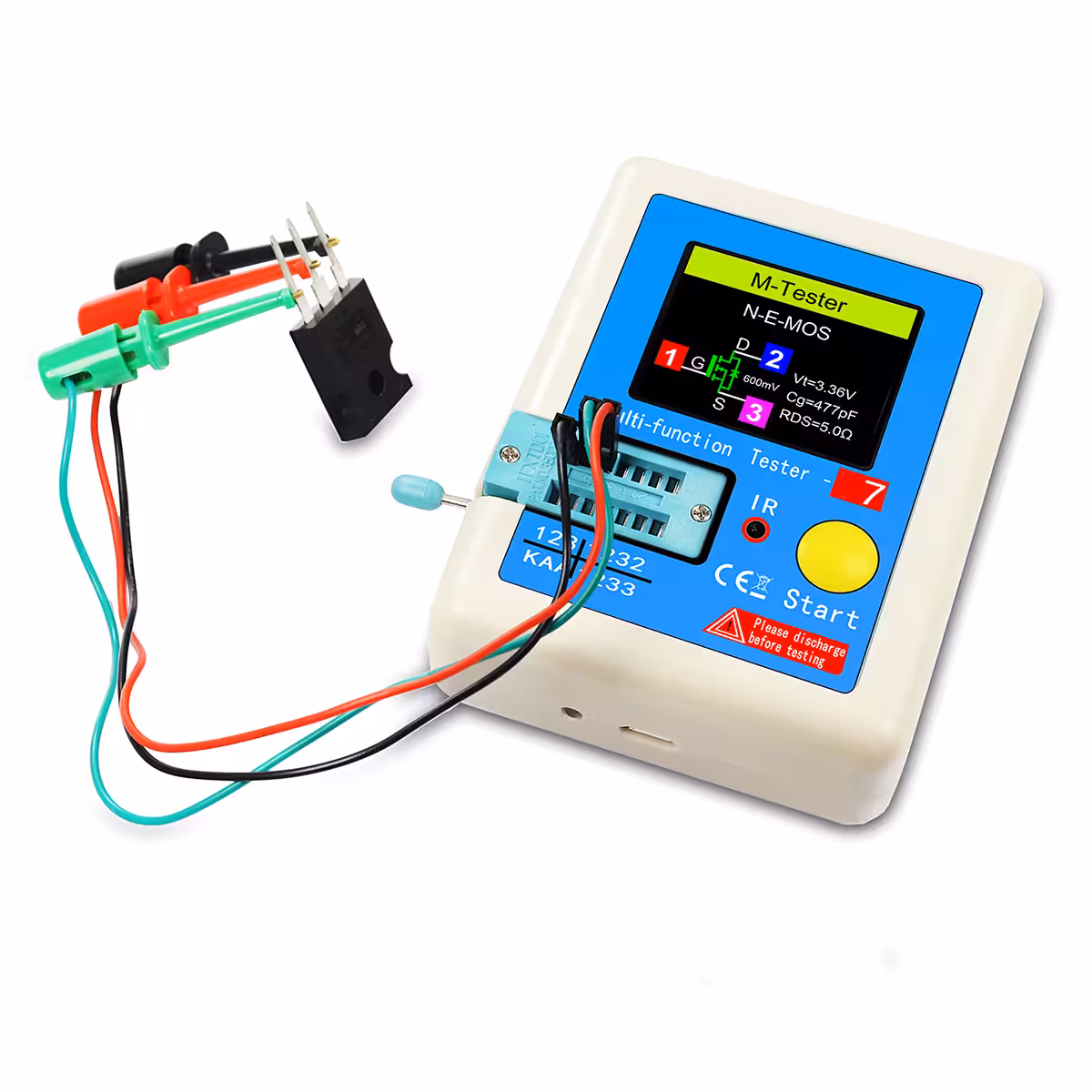

Prepoznaje bipolarne NPN i PNP tranzistore, MOSFET-e s N i P kanalom, IGBT, JFET i trijake. Prikazuje raspored pinova (baza, kolektor, emiter ili gate, drain, source) i osnovne parametre.
Radi li IR funkcija sa svim daljinskim upravljačima?
Radi sa standardnim IR protokolima koji se koriste u većini TV uređaja i kućanske elektronike. Kompatibilnost može varirati kod vlasničkih ili rjeđih protokola.
