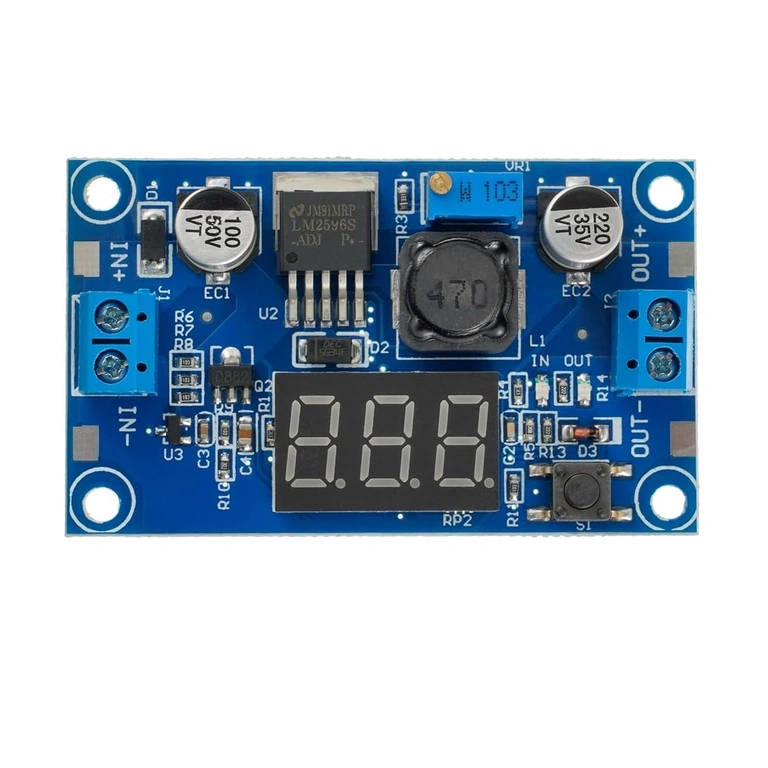

DC-DC Step-Down pretvarač LM2596 s LED zaslonom – precizno podešavanje bez multimetra i učinkovitost do 92%
Radite na projektu koji se napaja baterijom ili adapterom s previsokim naponom? Klasični linearni regulatori rješavaju problem, ali višak napona pretvaraju u toplinu, što znači gubitak energije i manju stabilnost. LM2596 step-down pretvarač radi drugačije: učinkovito smanjuje napon, prikazuje vrijednosti u stvarnom vremenu i savršeno se uklapa u svaki kompaktni sklop.
Napomena: Ovaj modul radi isključivo u step-down (snižavajućem) načinu rada. Ulazni napon mora biti barem 1.5V viši od izlaznog napona za ispravan rad.
Zašto odabrati ovaj model? (Ključne prednosti):

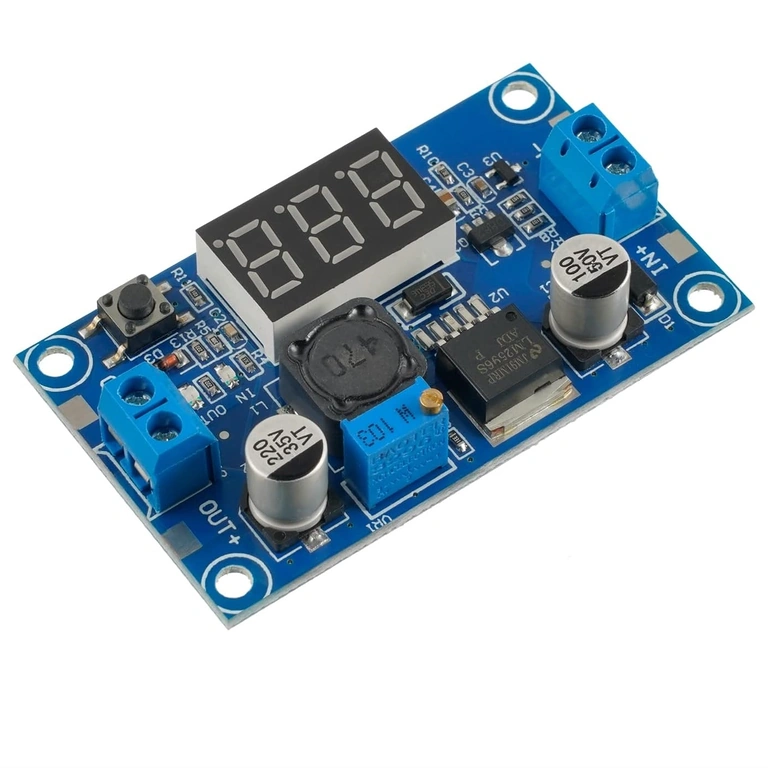

- LED zaslon s automatskom kalibracijom — istovremeno prikazuje ulazni i izlazni napon; više vam ne treba multimetar tijekom konfiguracije
- Učinkovitost do 92% — u usporedbi s ~50% kod linearnog regulatora LM7805, gubite gotovo upola manje energije u obliku topline
- Maksimalna struja 3A — podržava Arduino, ESP32, LED trake i male DC motore iz jednog izvora napajanja

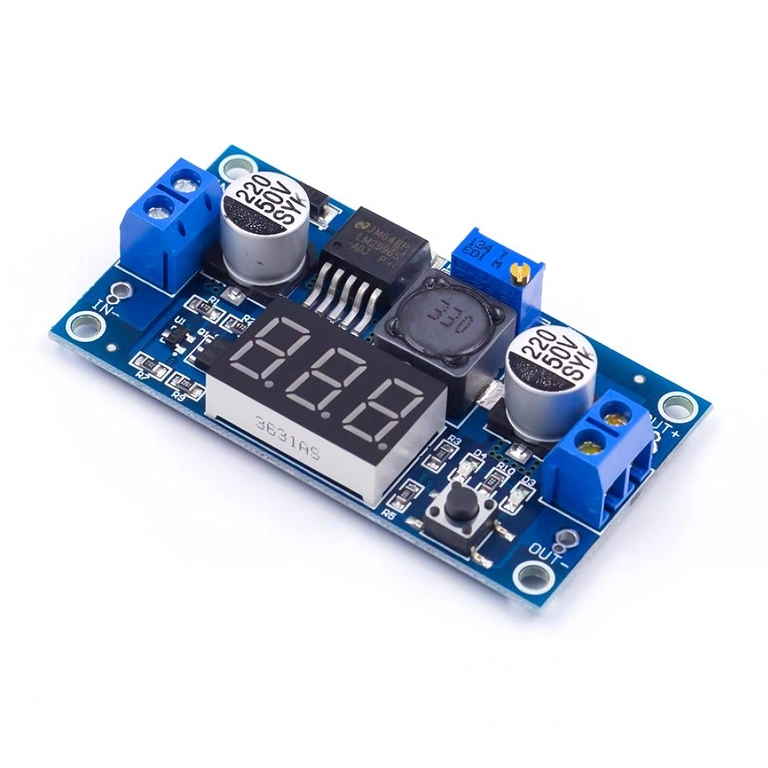

- Fino podešavanje putem višestrukog potenciometra — precizno namjestite napon na decimalu, bez naglih skokova
- Zaštita od kratkog spoja i pregrijavanja — vaši spojeni krugovi ostaju zaštićeni čak i ako pogriješite u ožičenju
- Kvalitetni kondenzatori na čvrstom PCB-u — otporni na intenzivnu upotrebu i česte termičke promjene
- Format 66×36×11 mm — stane u svako kućište, na svaki breadboard ili montažnu ploču

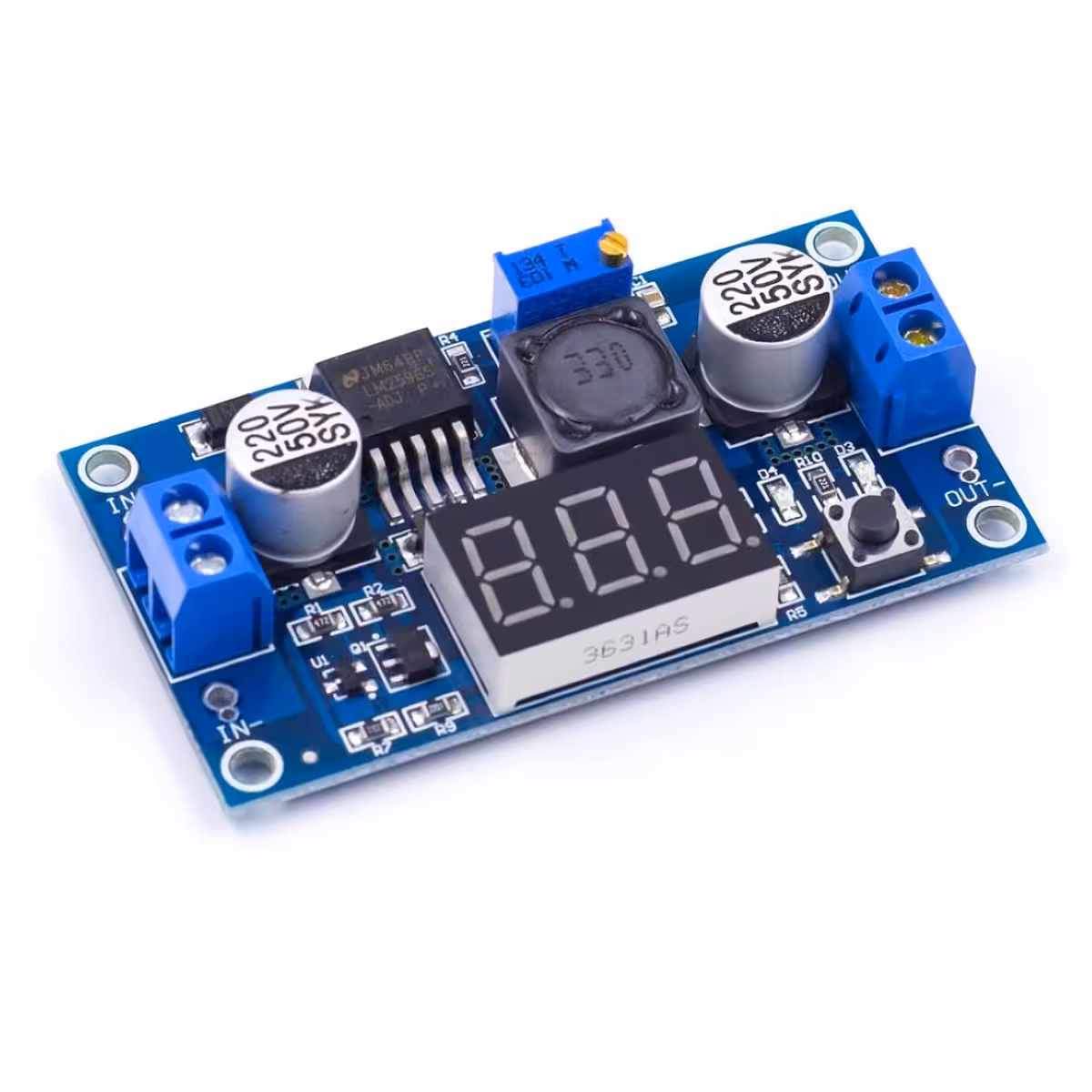

Detalji i performanse
Integrirani krug LM2596 radi na frekvenciji prebacivanja od 150 kHz, što je dovoljno visoko za održavanje minimalnog valovitog napona (ripple) bez potrebe za glomaznim komponentama za filtriranje. Za razliku od linearnog regulatora koji razliku u naponu disipira kao toplinu, ovaj switching pretvarač tu energiju pretvara u korisnu struju, održavajući modul hladnim čak i pri opterećenjima od 2A.
Višestruki potenciometar omogućuje precizno podešavanje između 1.25V i 37V, dok LED zaslon s automatskom kalibracijom potvrđuje postavljenu vrijednost bez dodatne opreme. Modul je testiran i preporučen za napajanje Arduino Uno / Mega / Nano ploča, ESP8266 / ESP32 modula, Raspberry Pi računala, kontrolera za RGB LED trake i malih DC motora.
| Parametar | Vrijednost / Detalj |
|---|---|
| Regulator čip | LM2596 |
| Ulazni napon | 4V – 40V DC |
| Izlazni napon | 1.25V – 37V DC (podesivo) |
| Maksimalna izlazna struja | 3A (preporučeno ≤2.5A kontinuirano) |
| Učinkovitost pretvorbe | do 92% |
| Frekvencija prebacivanja | 150 kHz |
| Minimalna razlika ulaz–izlaz | ≥1.5V |
| Zaslon | Dual LED s automatskom kalibracijom (ulazni i izlazni napon) |
| Podešavanje napona | Višestruki potenciometar |
| Integrirane zaštite | Kratki spoj, pregrijavanje |
| Tip kondenzatora | Solid (polimerni) |
| Dimenzije modula | 66 × 36 × 11 mm |
| Način rada | Samo step-down (buck) |
Sadržaj pakiranja
- 1× LM2596 DC-DC step-down pretvarač s LED zaslonom
Često postavljana pitanja
Može li se koristiti kao step-up (boost) pretvarač?
Ne. LM2596 modul radi isključivo kao step-down: izlazni napon uvijek mora biti manji od ulaznog. Ako trebate povećati napon, potražite namjenski boost modul, kao što je MT3608.

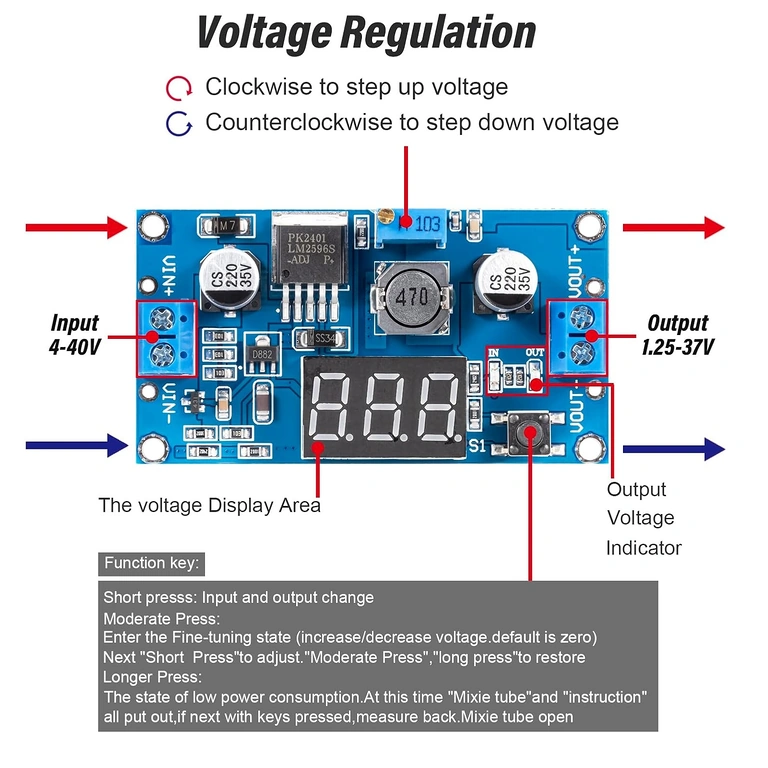

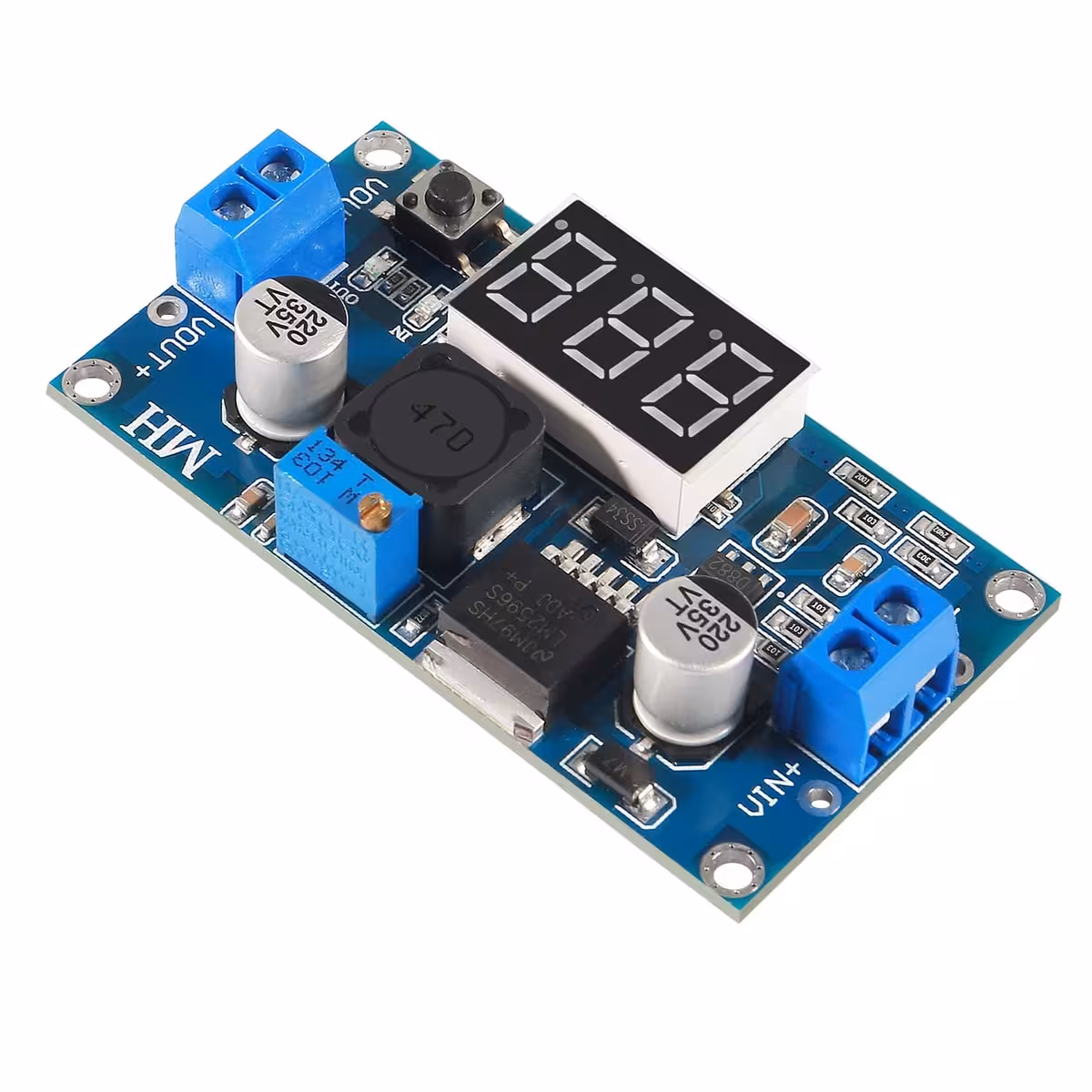

Kako se podešava izlazni napon?
Okretanjem višestrukog potenciometra na modulu, dok vrijednost pratite izravno na LED zaslonu. Nije potreban vanjski voltmetar jer se zaslon ažurira u stvarnom vremenu pri svakoj promjeni.
Koliku struju može isporučiti kontinuirano bez pregrijavanja?
Vršna struja je 3A, ali za dugotrajan rad preporučuje se maksimalno 2.5A. Pri opterećenjima ispod 2A, modul radi bez dodatnog hladnjaka. Ako radite blizu granice ili u toplim uvjetima, osigurajte protok zraka ili postavite mali hladnjak na čip.
Radi li izravno s Li-Ion ili LiPo baterijama?
Da. Baterija od 3.7V–4.2V dovoljna je kao ulazni izvor ako je željeni izlazni napon barem 1.5V niži. Na primjer, iz 7.4V LiPo baterije možete dobiti stabilnih 5V za Arduino ili 3.3V za ESP32.
