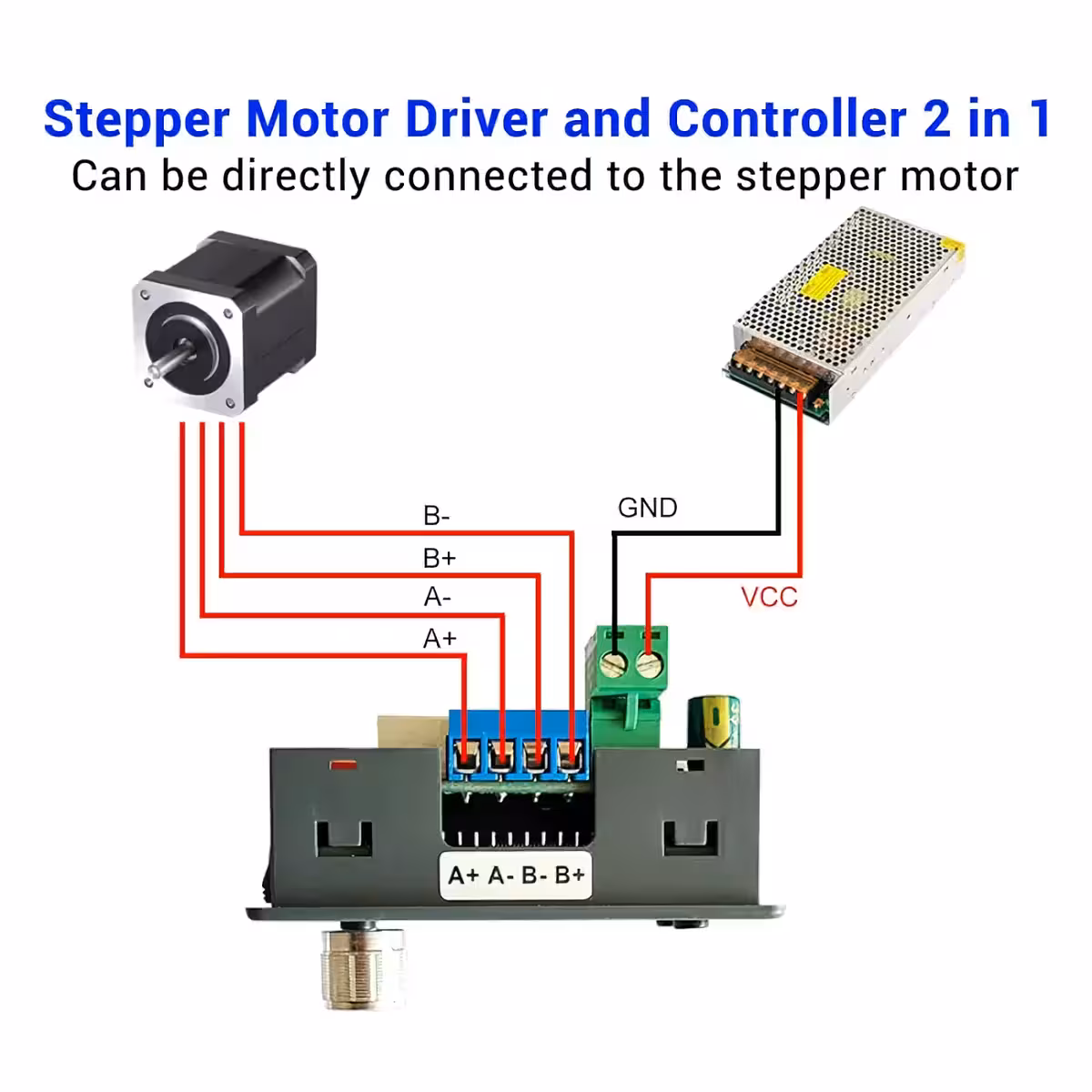

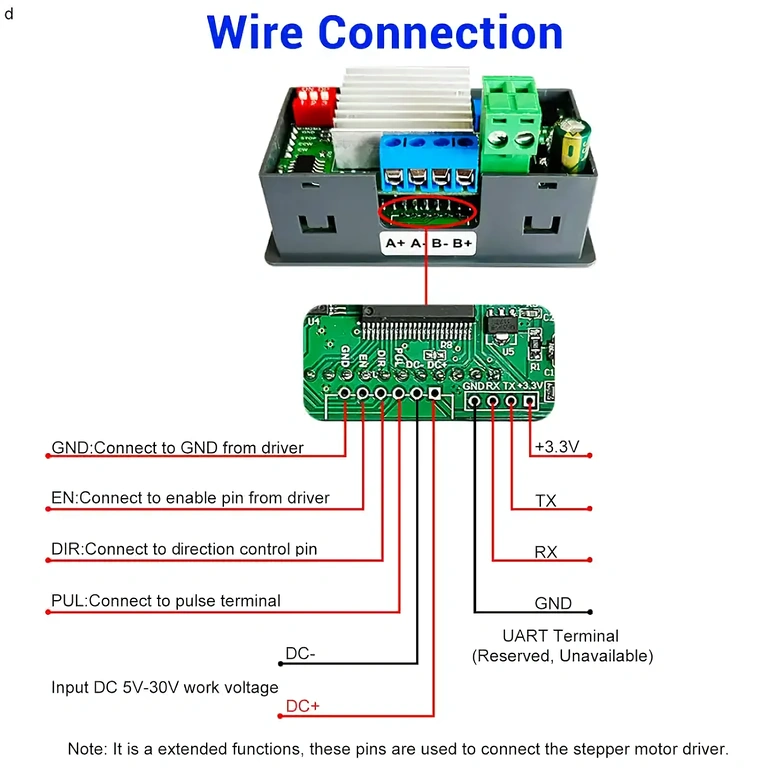

Električna shema povezivanja za stepper modul
Kompaktni modul s integriranim driverom za stepper motore
Ploča s naprednim funkcijama za automatsku kontrolu stepper motora

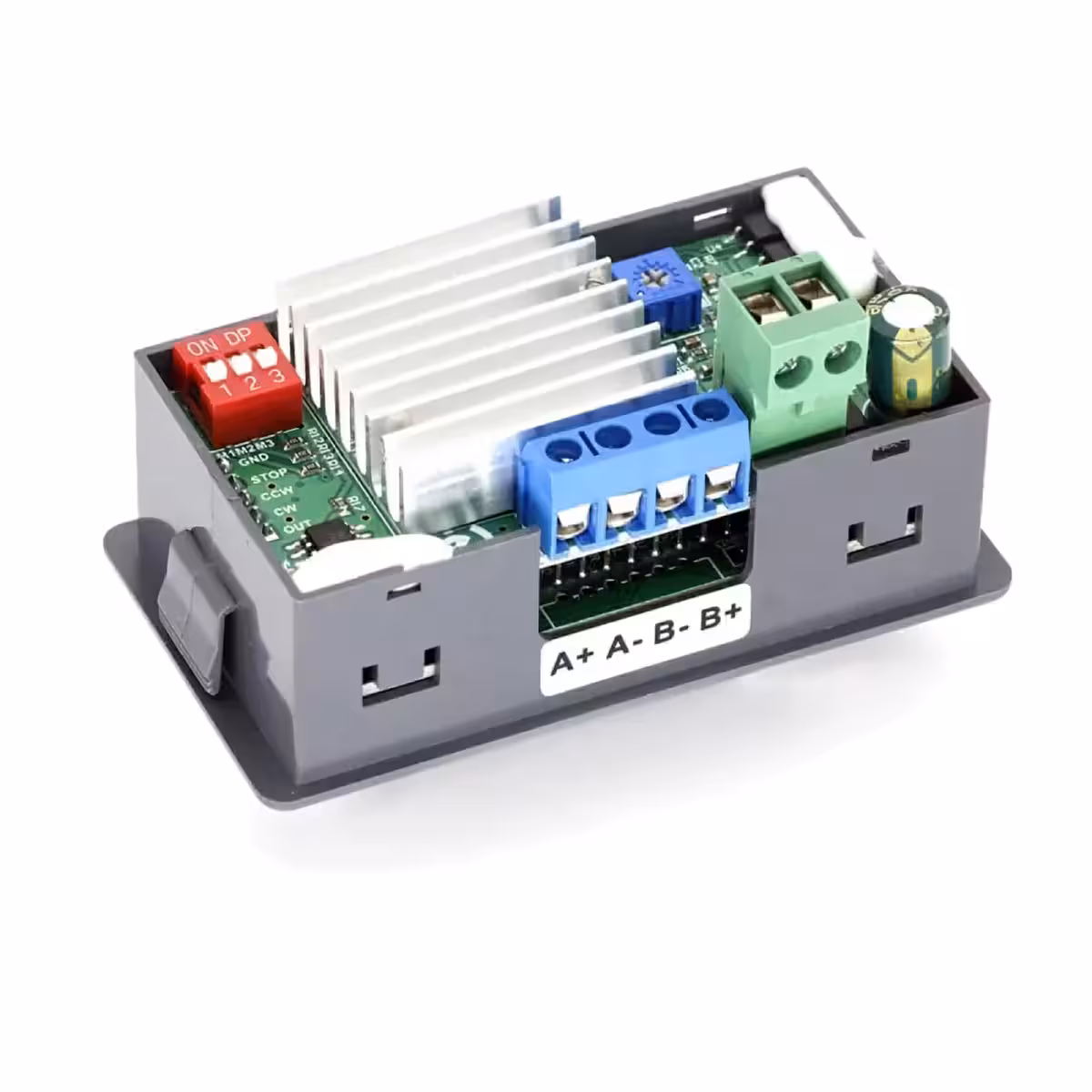

Stražnji prikaz terminala modul za CNC stepper kontrolu
Profesionalni modul za kontrolu stepper motora u industrijskim aplikacijama
Kompaktni driver za kontrolu Nema 17 stepper motora

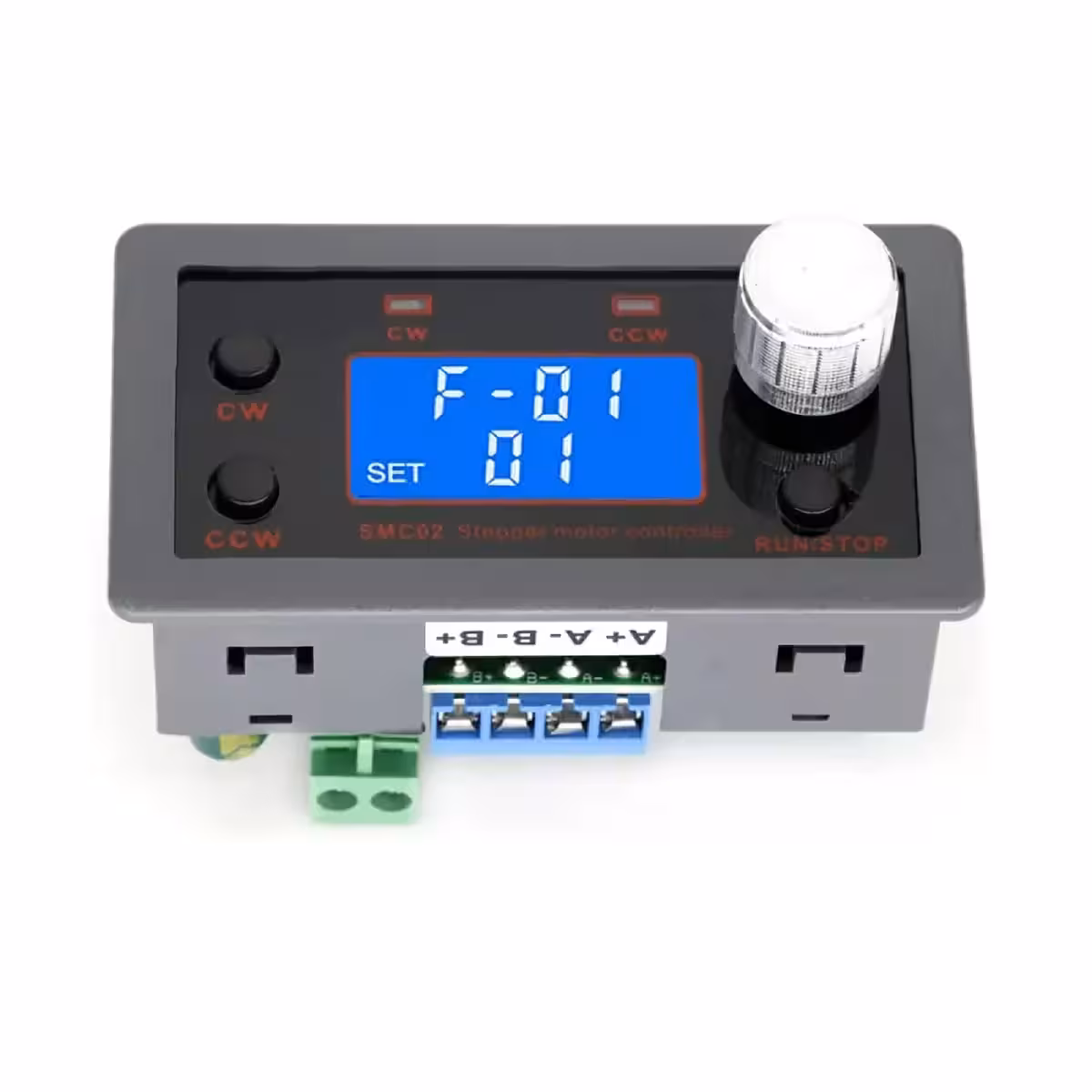

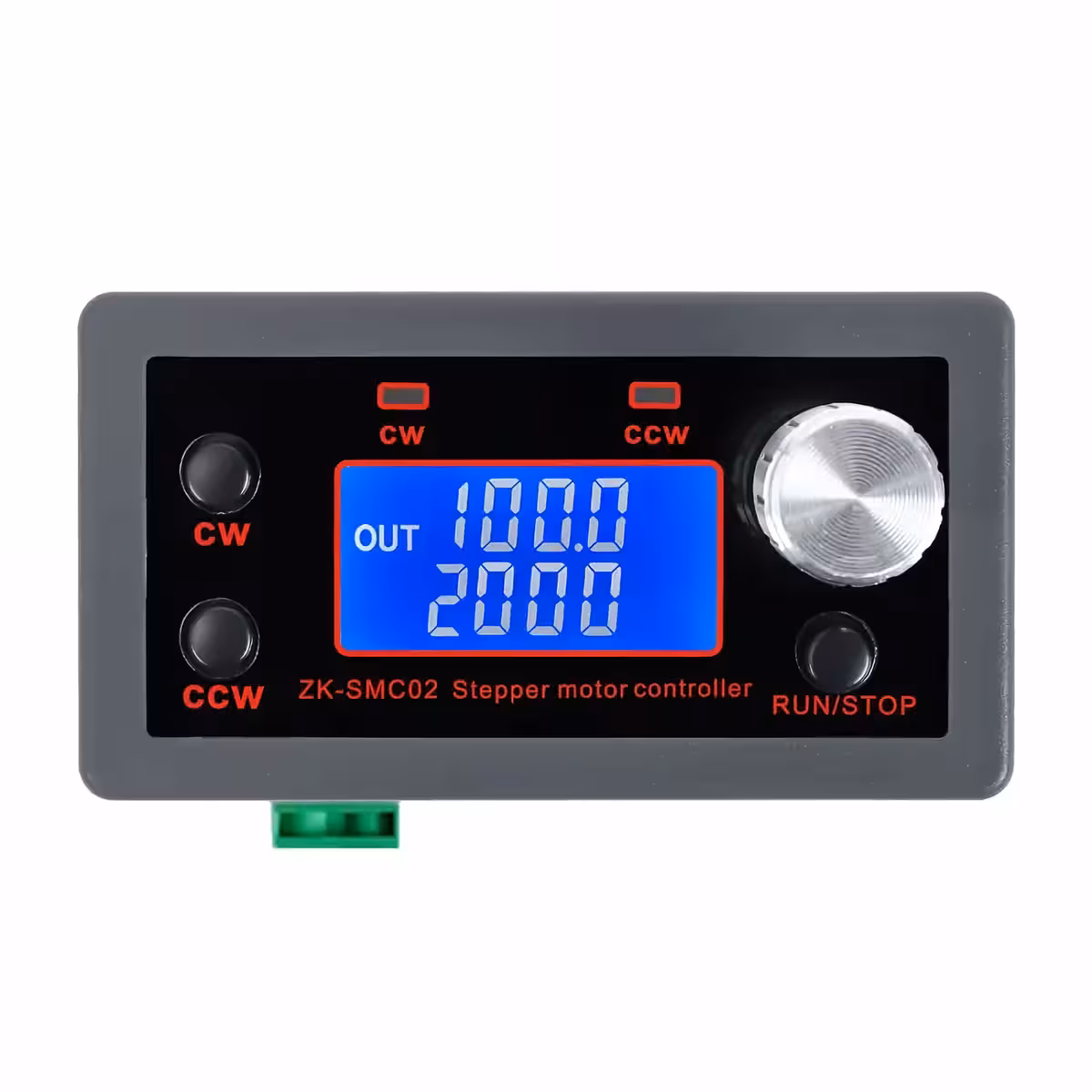

LCD zaslon s podesivim parametrima za brzinu, kašnjenje i cikluse

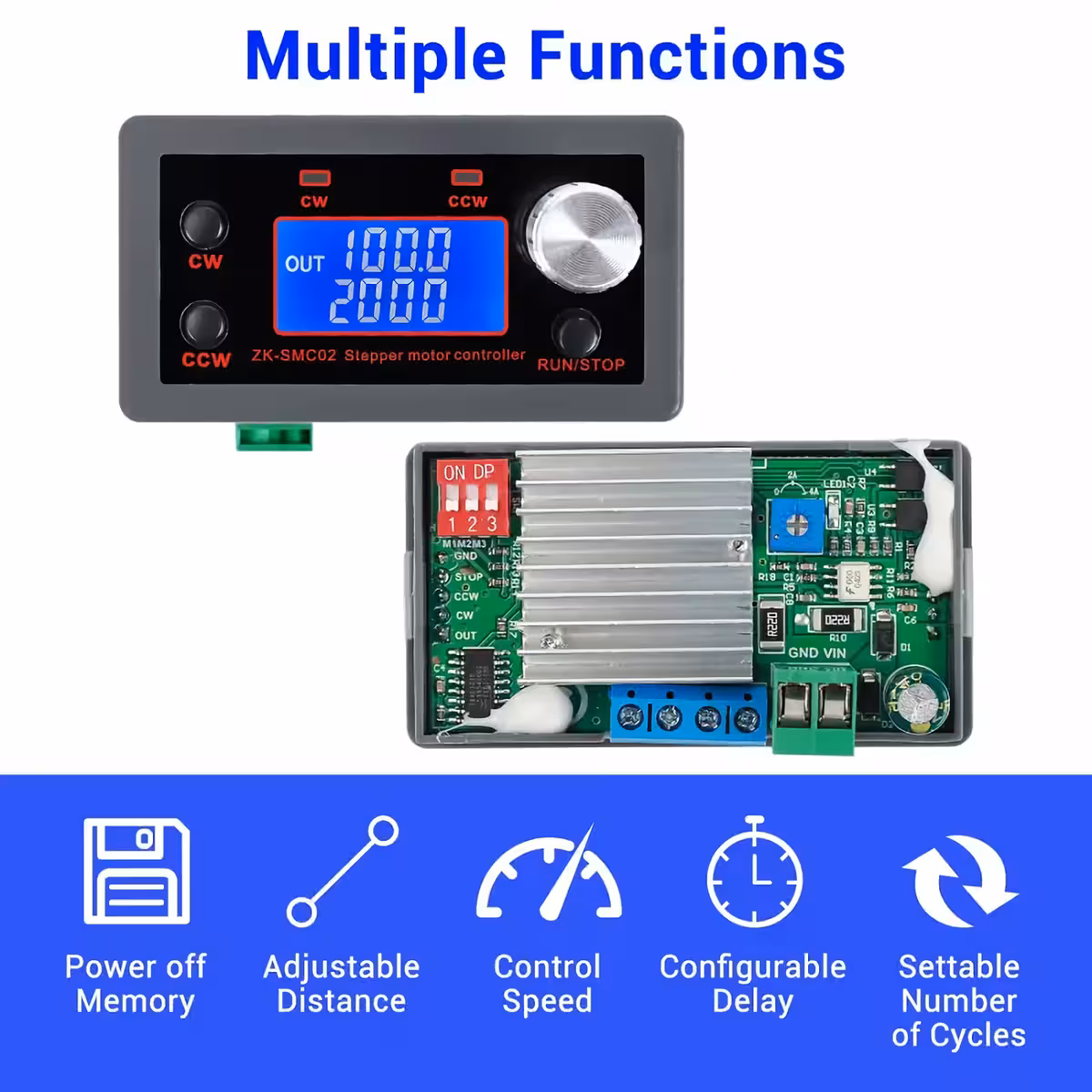

Modul s 9 radnih modova za razne aplikacije

Kontroler i driver za koračni motor – Nema 17 / Nema 23 CNC i industrijska automatizacija

180 €

Troškovi dostave: 6 € Procijenjeno vrijeme dostave: ...

Modul za Upravljanje s Integriranim Driverom za Stepper Motor – Performanse i Preciznost u Industrijskoj Automatizaciji

Ovaj modul za upravljanje s integriranim driverom posebno je dizajniran za stepper motore s jednom osi, nudeći kompletno rješenje za industrijsku automatizaciju, CNC kontrolu, robotiku i mehaničke pakirne sustave. Radi samostalno ili u kombinaciji s drugim sustavima, bez potrebe za Arduino ili Python, idealno za industrijske kontrolne aplikacije i precizno pozicioniranje stepper motora.

Glavne značajke

  1. Integrirani kontroler i driver: Upravljanje stepper motorom i praćenje stanja rada u stvarnom vremenu.
  2. Rotacija naprijed/nazad: Promjena smjera rotacije putem gumba ili potenciometra, automatski prema načinu rada.
  3. 3 načina upravljanja: Preddefinirani način, kontrola putem vanjskih tipki ili dodatnih drivera.
  4. 9 radnih programa: Uključuje programe za različite aplikacije: Naprijed/Nazad, Kašnjenje, Petlje, Automatsko blokiranje, Brzina rotacije i druge.
  5. LCD HD zaslon: Prikazuje brzinu, broj ciklusa i kontrolne parametre, s funkcijom memorije i visokom preciznošću.

Tehnički parametri

  • Ulazni napon: DC 5V-30V
  • Izlazna struja/driver: 4A (maksimalno)
  • Kontrolna os: Jedna os
  • Kompatibilni motor: Stepper 42/57 (Nema17 / Nema23)
  • Brzina upravljanja: 0,1-999 RPM
  • Broj impulsa naprijed/nazad: 1-9.999.999
  • Broj ciklusa: 1-9.999 ili beskonačna petlja
  • Kašnjenje naprijed/nazad: 0,0-999,9 sekundi
  • Podjela koraka: 1/2/4/8/16/32
  • Kontrola ubrzanja/usporavanja: Da
  • Zaštita od obrnute polariteta ulaza: Da
  • Načini upravljanja: Automatski/Manualni/Postavljanje
  • Radna temperatura: -20°C do 85°C
  • Radna vlažnost: 5% do 95% RH

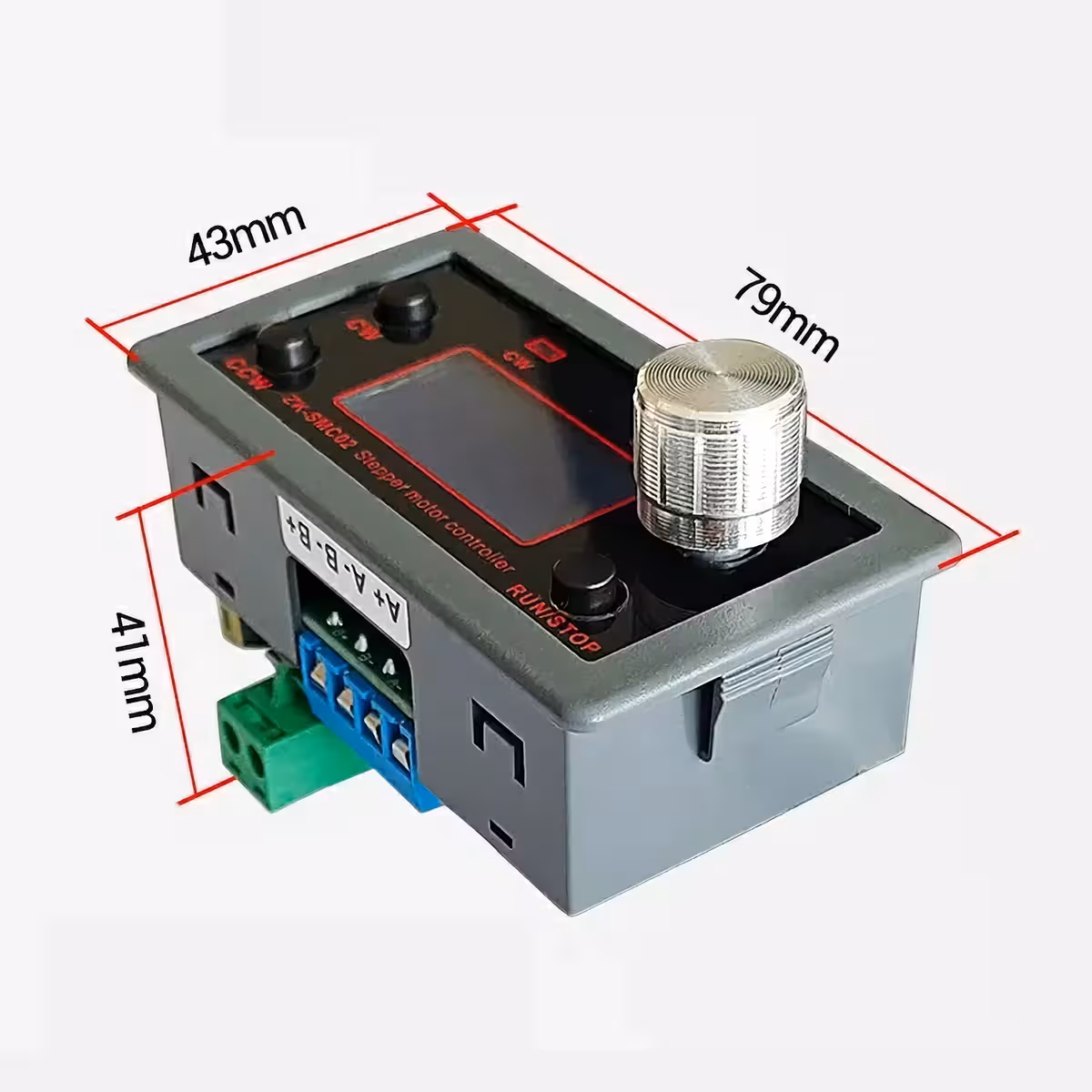

  • Dimenzije modula: 79 x 43 x 41 mm

Metode konfiguracije

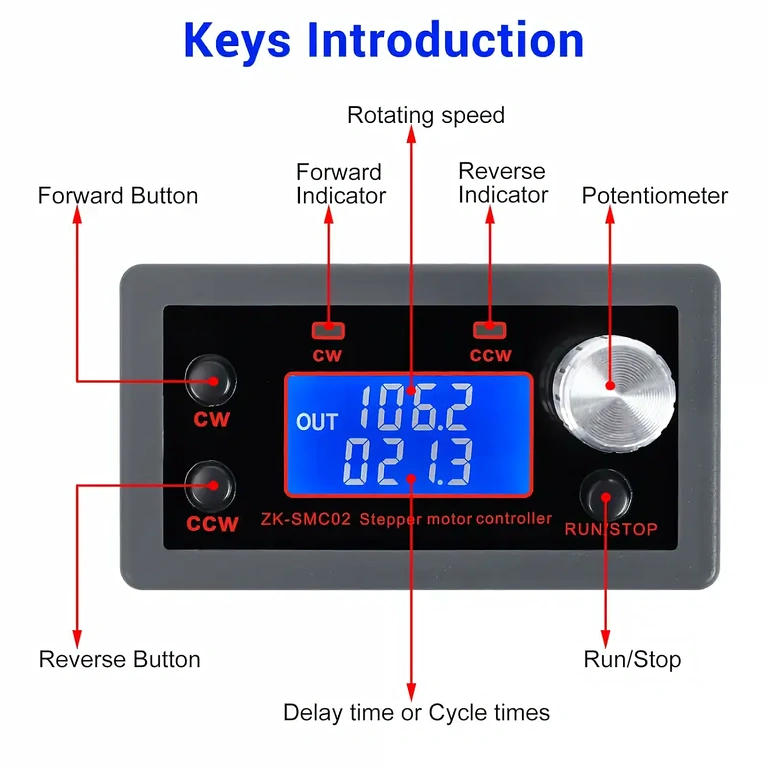

1. Sučelje za rad

  1. Prvi red prikazuje brzinu rotacije u RPM.
  2. Drugi red prikazuje vrijeme kašnjenja ili broj ciklusa, podesivo putem izbornika F-10.
  3. Tipka CW: rotacija naprijed.
  4. Tipka CCW: rotacija nazad.
  5. Tipka RUN/STOP: pokretanje/zaustavljanje.
  6. Potenciometar: podešavanje brzine u oba smjera.
  7. Držanje potenciometra >3 sekunde: ulazak u način postavljanja parametara.

2. Sučelje parametara

  1. Okretanje potenciometra odabire parametar F-01~F-13.
  2. Odabrani parametar trepće.
  3. Pritiskom potenciometra odabire se vrijednost.
  4. Promjena vrijednosti okretanjem potenciometra ili odabirom bitova.
  5. Tipka RUN/STOP potvrđuje parametre.
  6. Spremanje i izlazak iz načina postavljanja nakon >3 sekunde.

3. Pomoćna funkcija

  1. Samostalni rad spajanjem samo napajanja i motora.
  2. Mogućnost spajanja vanjskih tipki za dodatnu kontrolu.
  3. Kompatibilan s drugim driverima za stepper motore – način Auto/Manual/Setup.

4. Način rada

  1. Automatski način upravljanja: radi s postavljenim parametrima.
  2. Manualni način upravljanja: zahtijeva spajanje tipki na terminale COM/STOP/CCW/CW.
  3. Način konfiguracije: spajanje na druge drivere za stepper motore.

Važne napomene

  1. Kompatibilan s 2-faznim stepper motorima, bez obzira na broj žica (4, 5, 6 ili 8).
  2. Uključuje integrirane drivere i kontrolere, ali može se spojiti i na druge vanjske drivere.

Aplikacije

  • Industrijska automatizirana kontrola
  • CNC strojevi
  • Mehaničko pakiranje
  • Elektronička obrada i testiranje
  • Automatske proizvodne linije
  • Robotika i automatizacija procesa
  • Sustavi pozicioniranja i kretanja

Parametar Funkcija Opseg postavki Zadana vrijednost
F-01 → ? Odabir načina rada. Pogledajte donju tablicu. P01~P09 P01
F-02 Broj impulsa naprijed. Promjena High/Low bita pritiskom potenciometra: High 3Bit: Hxxx, Low 4Bit: xxxx 1~9999999 1600
F-03 Brzina rotacije naprijed u RPM 0.1~999.9 10
F-04 Broj impulsa nazad. Promjena High/Low bita pritiskom potenciometra: High 3Bit: Hxxx, Low 4Bit: xxxx 1~9999999 1600
F-05 Brzina rotacije nazad u RPM 0.1~999.9 10
F-06 Broj radnih ciklusa (‘–-’ znači beskonačna petlja) 0~9999 ili beskonačna petlja 1
F-07 Kašnjenje u položaju kretanja naprijed u sekundama. ±0.2s 0.0~999.9 0
F-08 Kašnjenje u položaju kretanja nazad u sekundama. ±0.2s 0.0~999.9 0
F-09 Broj impulsa za jednu rotaciju. Jedinica je 10. Npr., ako je kut koraka 1.8 i podjela 8, broj impulsa za rotaciju = 360/1.8*8 = 1600. Postavljena vrijednost treba biti 160. 1~9999 160
F-10 Postavljanje parametara LCD zaslona: 0: Prvi red prikazuje brzinu rotacije motora u RPM. Drugi red prikazuje vrijeme kašnjenja u sekundama. 1: Prvi red prikazuje brzinu motora, drugi red broj radnih ciklusa. 0 ili 1 0
F-11 Postavlja stanje motora nakon pritiskanja RUN/STOP tipke: 0: Polako smanjuje i zaustavlja. 1: Odmah zaustavlja. 0 ili 1 0
F-12 Postavlja razinu ubrzanja/usporavanja: 001 je najsporije, 100 najbrže. 001~100 20
F-13 Postavlja adresu uređaja 001~255 1

Način rada Radni proces
F-01 → P01 1. Motor radi prema rotaciji potenciometra. Ostale tipke su neaktivne.
2. Motor se okreće naprijed i CW indikator svijetli ako je potenciometar okrenut u smjeru kazaljke.
3. Motor se okreće nazad i CCW indikator svijetli ako je potenciometar okrenut protiv kazaljke.
F-01 → P02 1. Motor se okreće prema impulsima postavljenim u F-02 i F-04.
2. Motor se zaustavlja nakon svakog seta impulsa i može se resetirati potenciometrom.
3. Petlja se ponavlja prema broju ciklusa definiranih u F-06.
F-01 → P03 1. Motor se okreće i zaustavlja naizmjence prema definiranim impulsima.
2. Smjer naprijed ili nazad određuje se prema postavkama F-02/F-04.
3. Resetiranje brzine putem potenciometra.
4. Napomena: Zaustavite motor prije promjene smjera.
F-01 → P04 1. Motor se okreće prema F-02/F-04 i zaustavlja, zatim se petlja F-06 ponavlja.
2. Smjer naprijed: F-02 → stop F-07 → petlja.
3. Smjer nazad: F-04 → stop F-08 → petlja.
4. Resetiranje RPM putem potenciometra.
5. Napomena: Zaustavite motor prije promjene smjera.
F-01 → P05 1. Motor se okreće prema F-02/F-04, zatim se vraća na početak u suprotnom smjeru i ponavlja petlju F-06.
2. Smjer naprijed: F-02 → stop F-07 → petlja → povratak.
3. Smjer nazad: F-04 → stop F-08 → petlja → povratak.
4. Resetiranje RPM putem potenciometra.
5. Napomena: Zaustavite motor prije promjene smjera.
F-01 → P06 1. Motor se okreće prema F-02/F-04, zatim mijenja smjer i ponavlja petlju F-06.
2. Smjer naprijed: F-02 → stop F-07 → obrnut F-04 → stop F-08 → petlja.
3. Smjer nazad: F-04 → stop F-08 → obrnut F-02 → stop F-07 → petlja.
4. Resetiranje RPM putem potenciometra.
5. Napomena: Zaustavite motor prije promjene smjera.
F-01 → P07 1. Motor se okreće prema impulsima i vraća na početak u suprotnom smjeru.
2. Smjer naprijed: F-02 → stop F-07 → povratak.
3. Smjer nazad: F-04 → stop F-08 → povratak.
4. Resetiranje RPM putem potenciometra.
F-01 → P08 1. Motor se okreće prema vremenu kašnjenja F-07/F-08 i zaustavlja, zatim petlja F-06.
2. Smjer naprijed: F-07 → stop F-08 → petlja.
3. Smjer nazad: F-08 → stop F-07 → petlja.
4. Resetiranje RPM putem potenciometra.
5. Napomena: Zaustavite motor prije promjene smjera.
F-01 → P09 1. Motor se okreće naprijed prema F-02, zatim zaustavlja prema F-07, zatim se okreće nazad prema F-04 i zaustavlja prema F-08, petlja se ponavlja F-06.
2. Resetiranje RPM putem potenciometra.
3. Napomena: Zaustavite motor prije promjene smjera.
Kontrolni modul s tipkama za start, smjer i stop motora

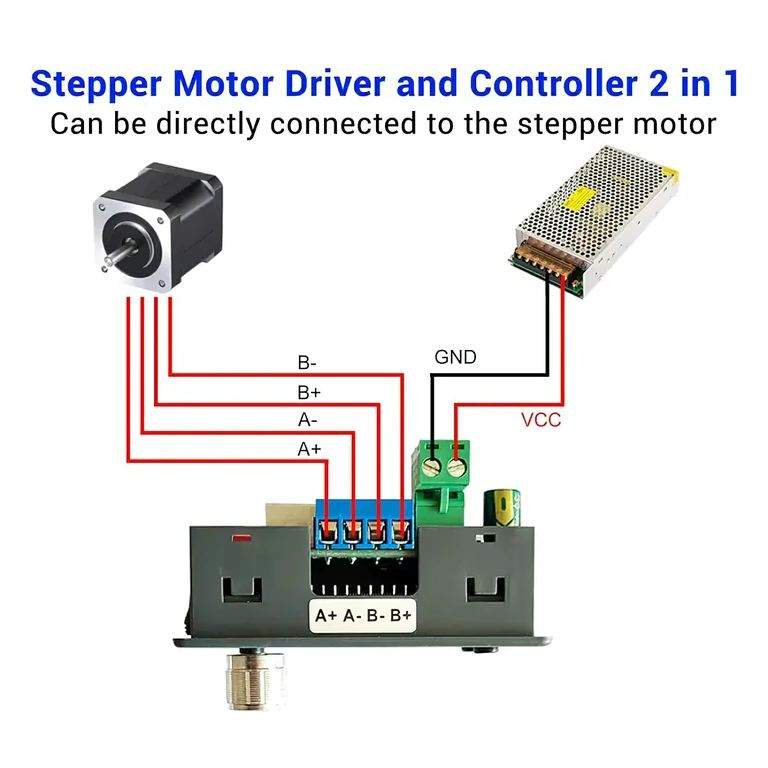

Električna shema povezivanja za stepper modul

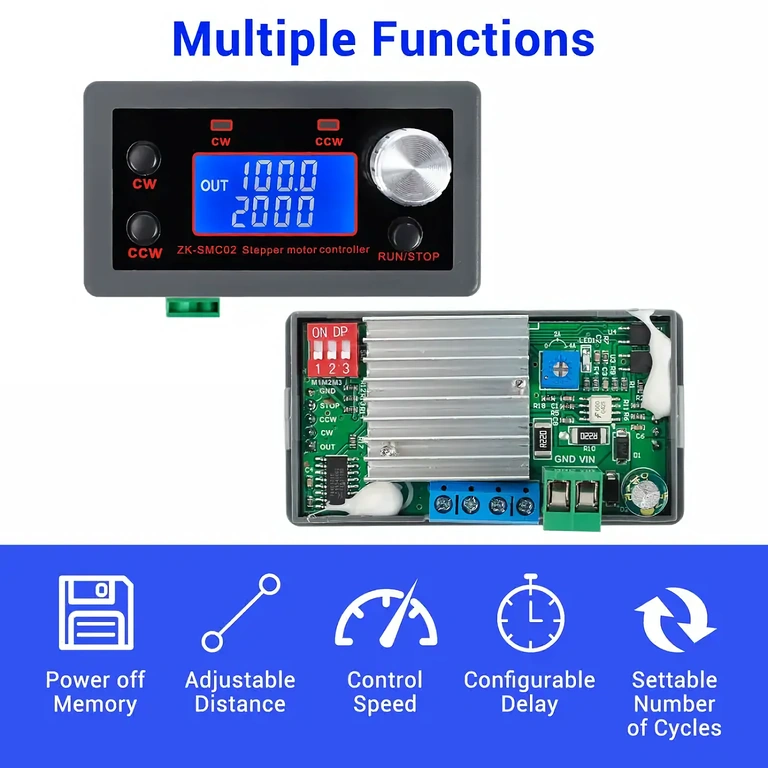

Kompaktni modul s integriranim driverom za stepper motore

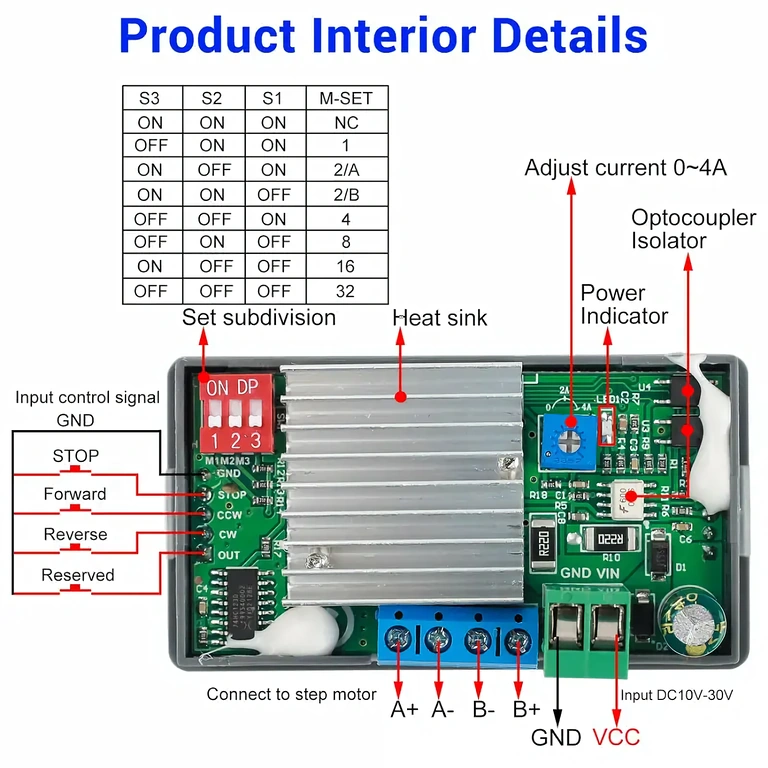

Ploča s naprednim funkcijama za automatsku kontrolu stepper motora
