Digitalni trofazni ampermetar 1–100A: istovremeno očitanje sve 3 faze izravno u vašem razvodnom ormaru
Kada trofazni sustav ne radi kako treba, prvi znak je neuravnoteženost opterećenja — a to ćete primijetiti samo ako imate pravi mjerni instrument. Ovaj digitalni trofazni ampermetar s rasponom 1–100A prikazuje vam u stvarnom vremenu što se događa na svakoj fazi, bez potrebe za ručnim prebacivanjem ili kompliciranim izračunima. Jednostavno se postavlja na DIN šinu u nekoliko sekundi i odmah je spreman za rad.
Napomena: Uređaj radi isključivo na trofaznim sustavima izmjenične struje (AC). Prije ugradnje provjerite kompatibilnost s vašom instalacijom.
Zašto odabrati ovaj model? (Ključne prednosti):

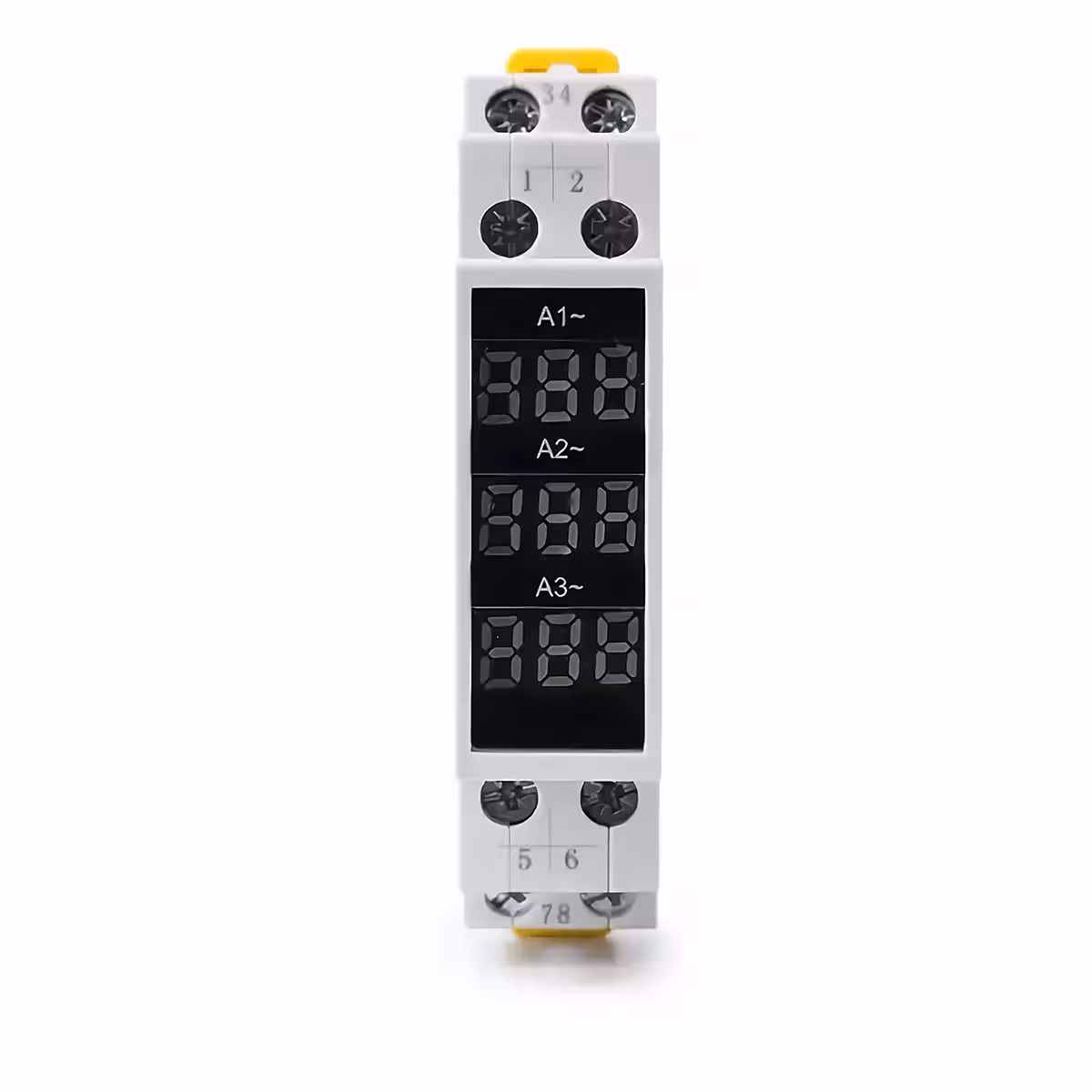

- Istovremeno očitanje na 3 faze — 3 neovisna LED zaslona, po jedan za L1, L2 i L3; sve vidite na prvi pogled, bez ručnog prebacivanja
- Raspon 1–100A bez vanjskog strujnog transformatora — izravno spajanje na fazne vodiče, bez dodatnih CT-a, sve dok struja ostaje unutar 100A
- Klasa točnosti 1.0 — maksimalna pogreška od 1%, dovoljno precizno za upravljanje energijom i otkrivanje anomalija u potrošnji
- Radni napon AC 80–500V — kompatibilan sa standardnim mrežama 230/400V, kao i s nestandardnim industrijskim konfiguracijama

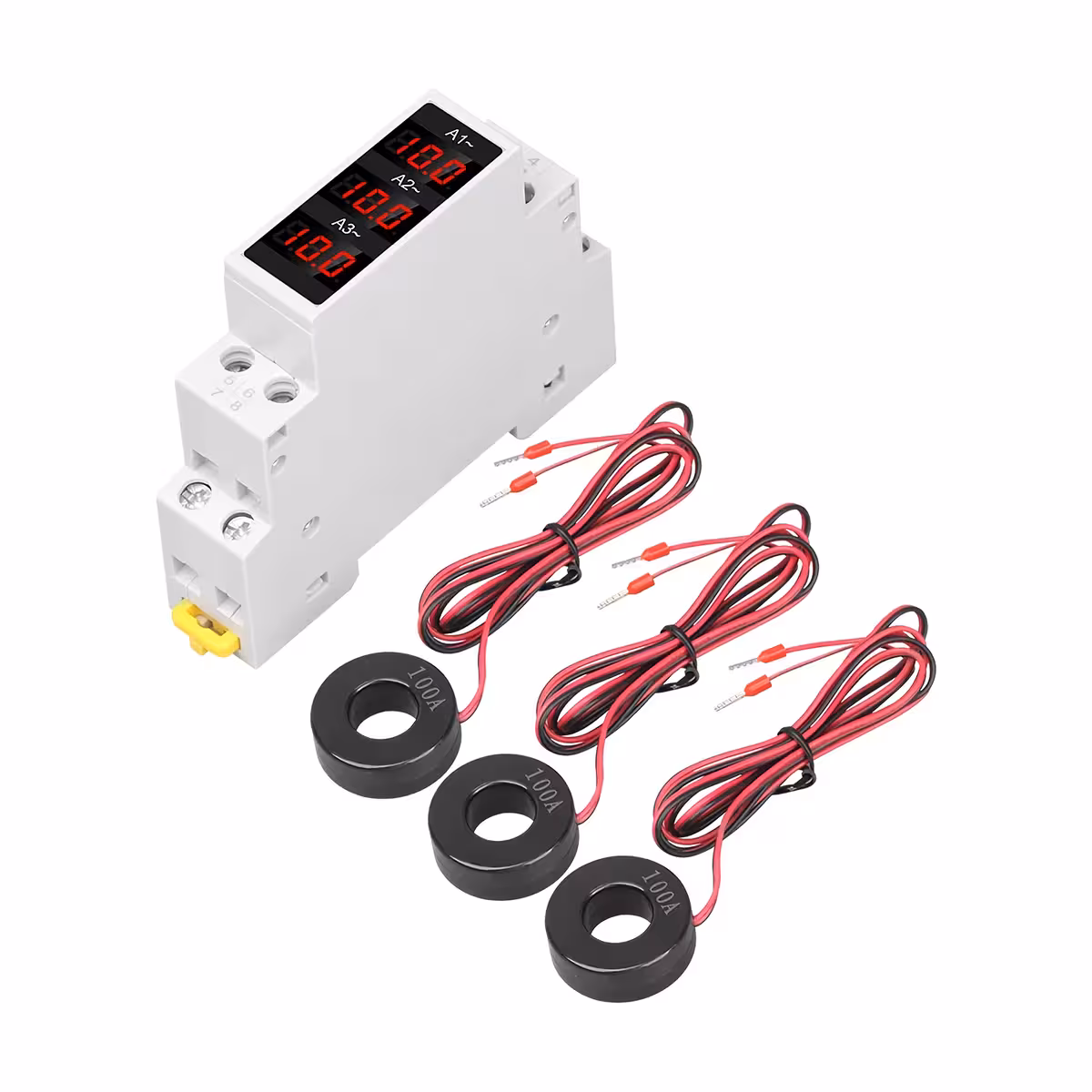

- Montaža na DIN šinu 35mm — instalacija bez posebnog alata, izravno u postojeći razvodni ormar, za manje od 2 minute
- Radna temperatura od -20°C do +70°C — stabilan rad čak i u ormarima izloženim hladnoći ili intenzivnoj industrijskoj toplini

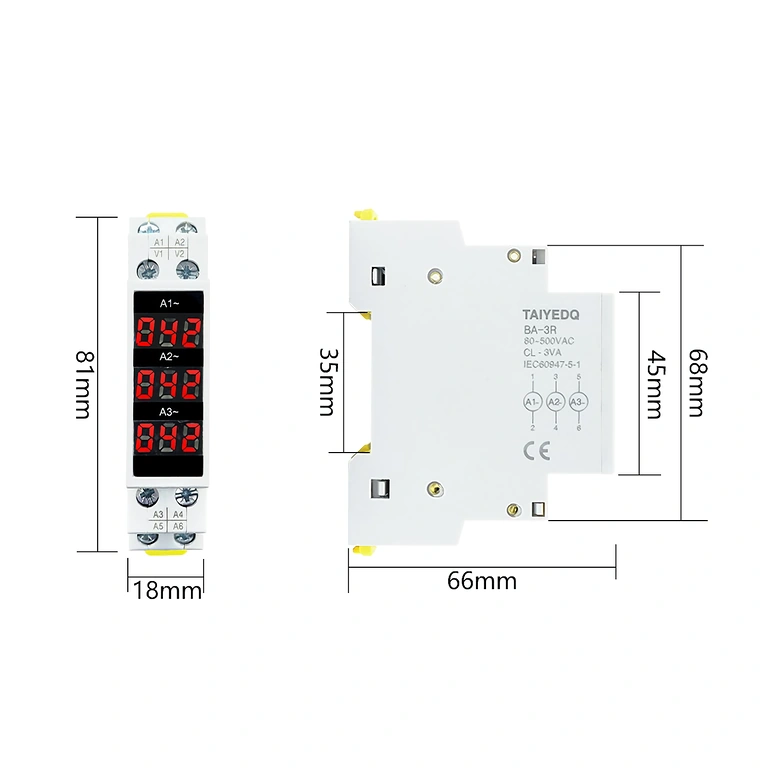

- Kompaktan dizajn: 81 × 18 × 66 mm — zauzima samo 18mm prostora na šini, ostavljajući dovoljno mjesta za ostalu opremu
Tehnički detalji i performanse

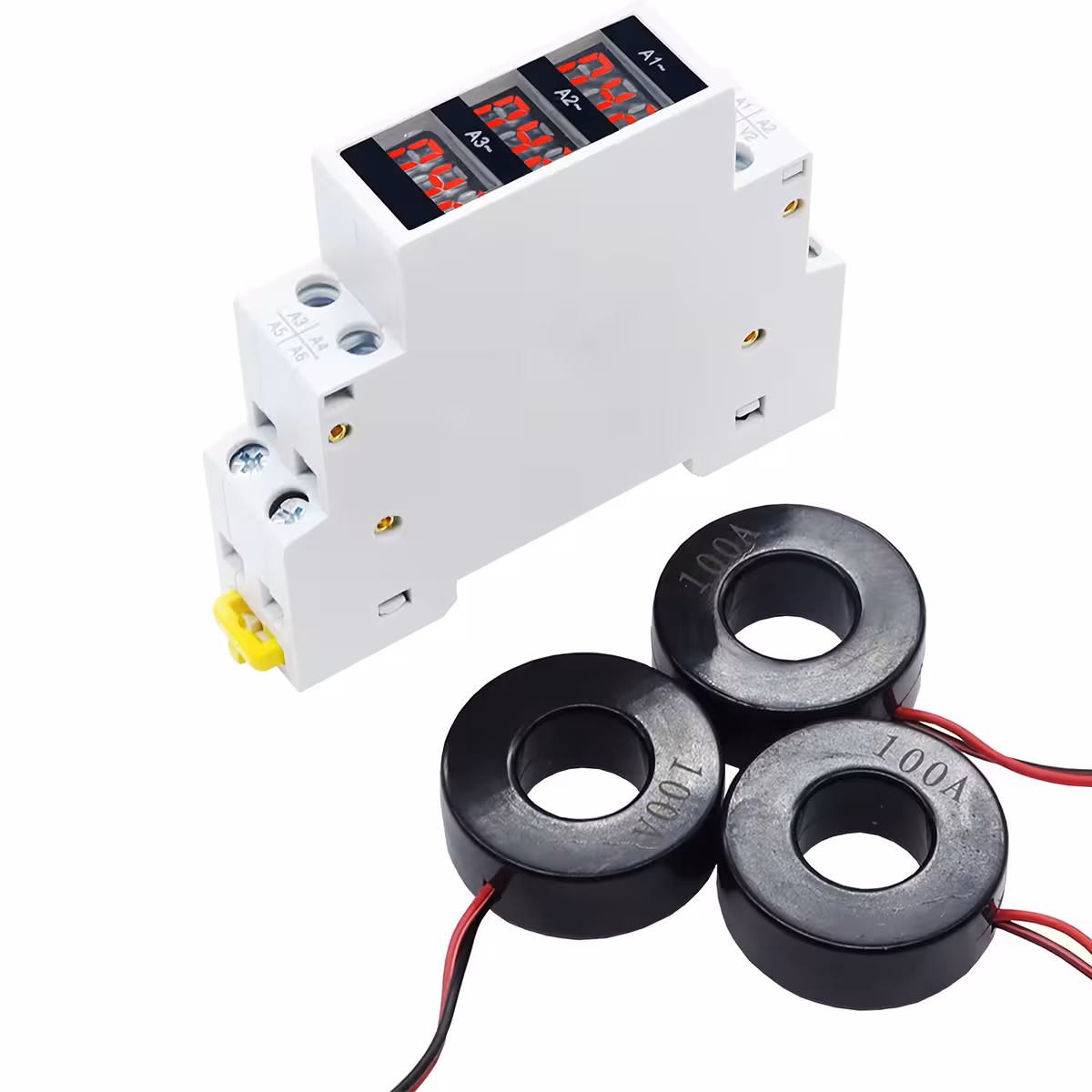

Uređaj mjeri struju na konfiguraciji 3L+3N, što ga čini iznimno korisnim ne samo za očitanje, već i za brzu identifikaciju neuravnoteženosti opterećenja — situacija u kojima jedna faza troši znatno više od ostalih. Klasa točnosti 1.0 jamči pouzdane podatke na temelju kojih možete donositi konkretne odluke.

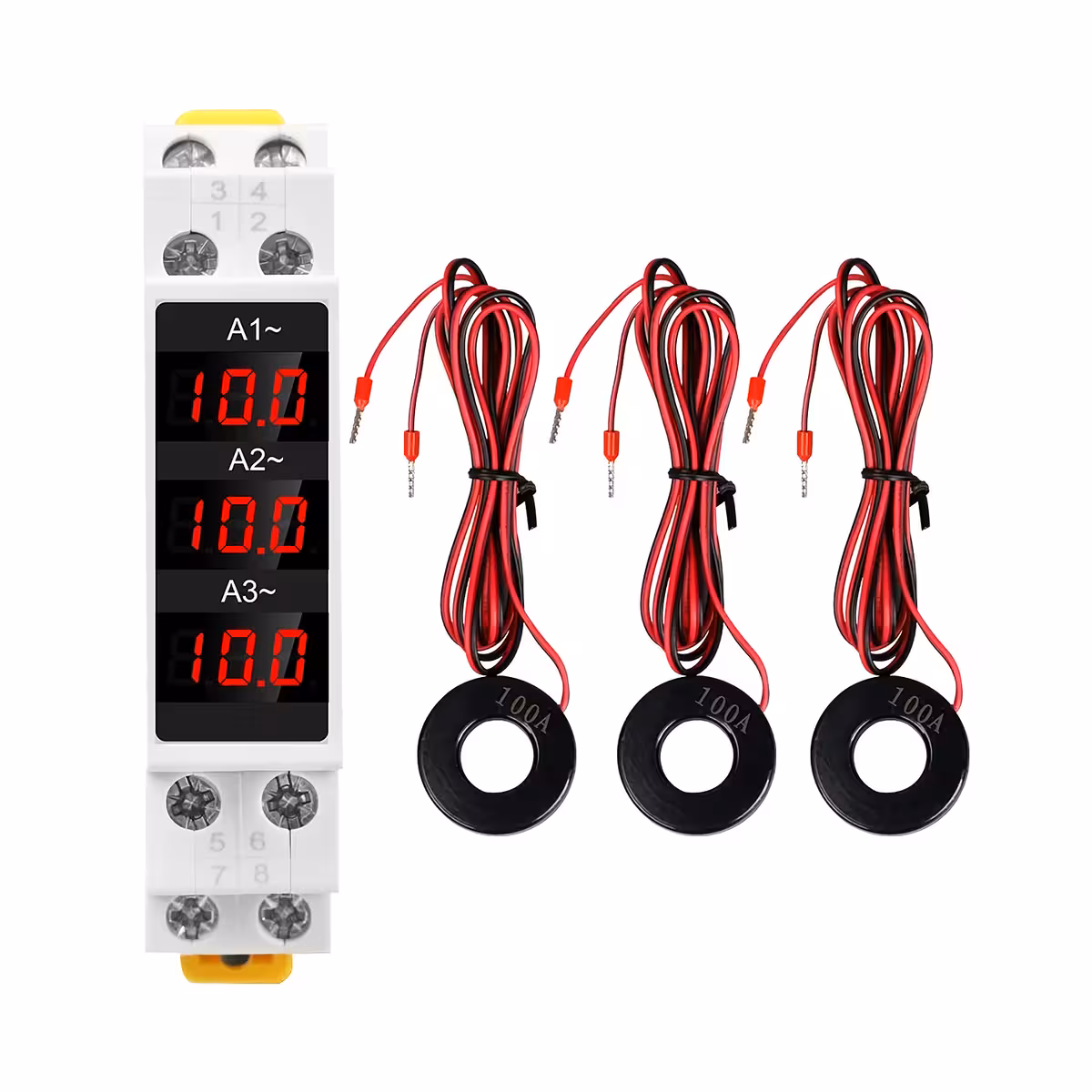

Nazivna frekvencija 50/60Hz osigurava potpunu kompatibilnost s hrvatskim i europskim mrežama, kao i s uvezenom opremom koja radi na 60Hz. LED zasloni visoke svjetline ostaju čitljivi čak i u uvjetima slabijeg osvjetljenja — što je velika prednost u tehničkim prostorijama.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip zaslona | Digitalni, 3 neovisna LED zaslona (po jedan za svaku fazu) |
| Mjerni raspon struje | 1 – 100A (AC) |
| Nazivni napon | AC 80 – 500V |
| Točnost | Klasa 1.0 |
| Nazivna frekvencija | 50 / 60 Hz |
| Radna temperatura | -20°C ~ +70°C |
| Stupanj zaštite | IP20 |
| Dimenzije (D × Š × V) | 81 mm × 18 mm × 66 mm |
| Tip terminala | 3 faze (3L + 3N) |
| Tip montaže | DIN šina 35mm |
Upute za instalaciju i korištenje
- Provjera prije instalacije: Potvrdite da je mrežni napon unutar raspona AC 80–500V i da niti jedna faza ne prelazi 100A pri maksimalnom opterećenju.

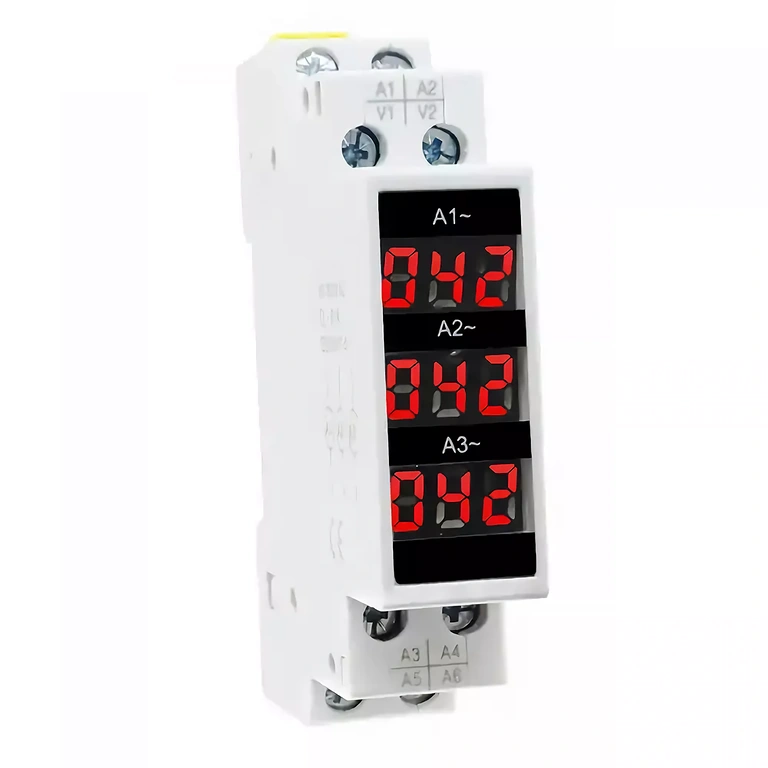

- Montaža na DIN šinu: Postavite ampermetar na 35mm DIN šinu u razvodnom ormaru — bez alata i dodatnog bušenja.

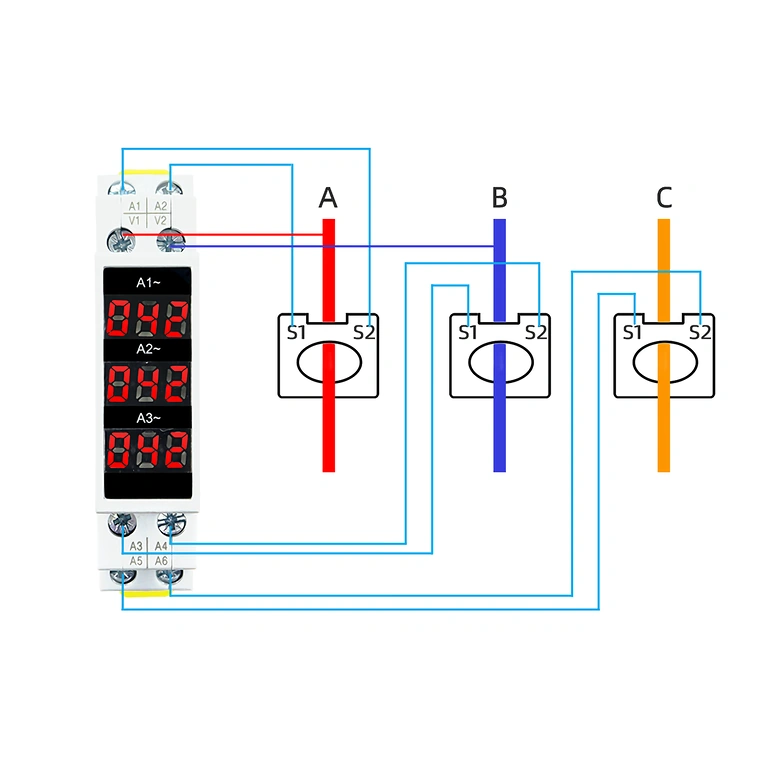

- Spajanje terminala: Spojite fazne vodiče L1, L2, L3 i nulu N na terminale označene na kućištu, prema shemi u priručniku.
- Pokretanje i provjera: Uključite napajanje i provjerite prikazuju li sva 3 LED zaslona stabilne vrijednosti za svaku fazu.
- Kontinuirani nadzor: Pratite vrijednosti u stvarnom vremenu. Znatna razlika između faza može ukazivati na neuravnoteženost opterećenja ili kvar u instalaciji.
Sadržaj pakiranja
- 1 × Digitalni trofazni ampermetar (1–100A, AC 80–500V, DIN šina 35mm)
Često postavljana pitanja
Može li se koristiti na monofaznim mrežama?
Ne. Uređaj je dizajniran isključivo za trofazne mreže s 3 faze i nulom. Za monofazne instalacije potreban vam je ampermetar s jednim mjernim kanalom.
Trebam li strujni transformator (CT) za spajanje?
Ne, sve dok struja na svakoj fazi ne prelazi 100A. Spajanje se vrši izravno na fazne vodiče, bez dodatne opreme.
Prikazuje li vrijednosti za sve 3 faze istovremeno?
Da. 3 LED zaslona su neovisna i istovremeno prikazuju struju na L1, L2 i L3 — nema potrebe za prebacivanjem između faza.
Gdje mogu instalirati ovaj uređaj? Znači li IP20 da je otporan na vodu?
IP20 pruža zaštitu od čvrstih tijela većih od 12,5mm, ali ne nudi zaštitu od vode ili vlage. Instalirajte ga isključivo unutar zatvorenih razvodnih ormara, u suhim i kontroliranim uvjetima.
