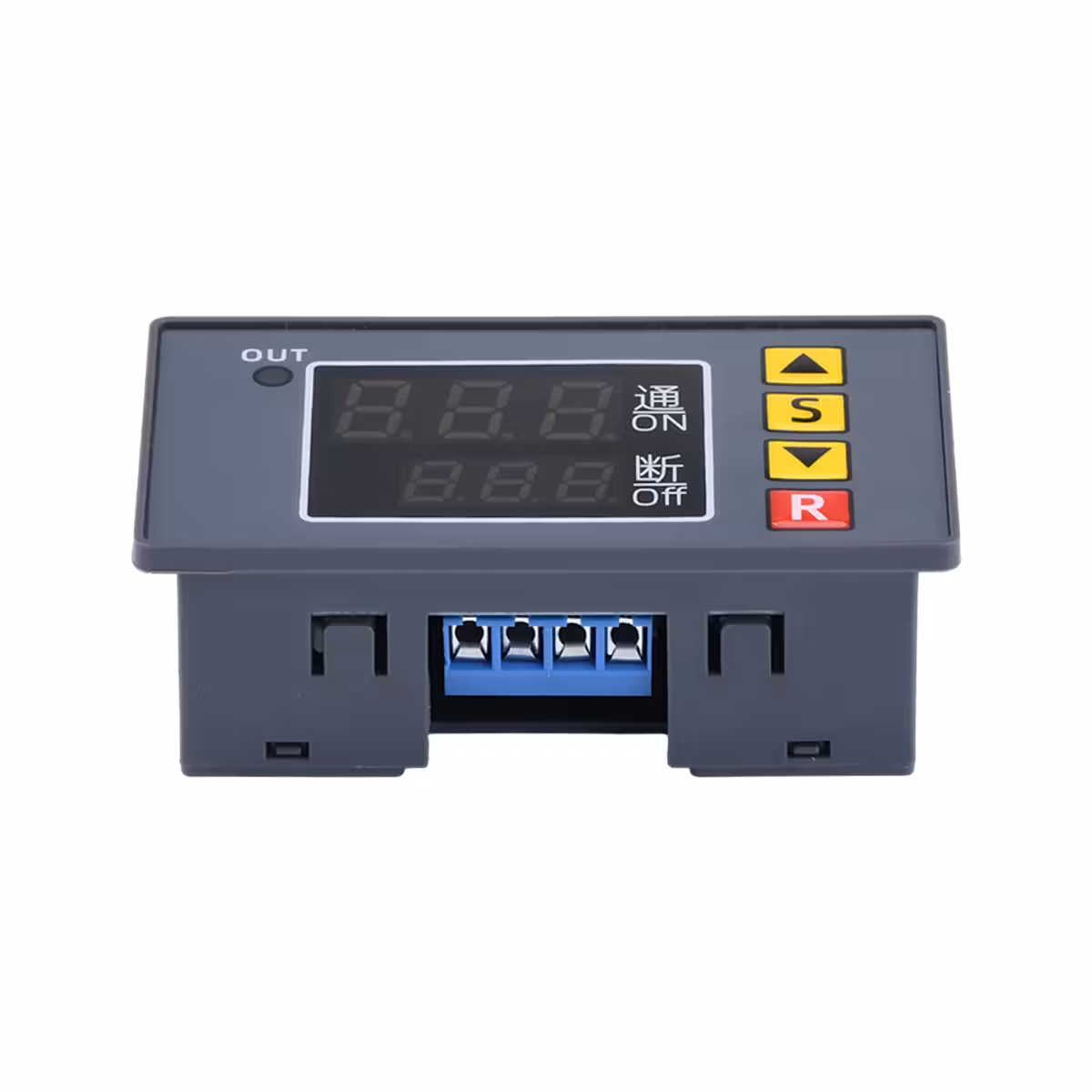

Ciklički vremenski relej 24V DC — precizno upravljanje bez potrebe za ponovnim postavljanjem nakon nestanka struje
Pumpa se pali u krivo vrijeme? Ventilator radi bez prestanka? Sustav za navodnjavanje radi kaotično nakon svakog prekida napajanja? Ako se susrećete s ovim problemima, ciklički vremenski relej 24V DC s nehlapljivom memorijom trajno rješava situaciju — postavke ostaju spremljene čak i nakon nestanka struje.
Napomena: Modul radi isključivo na 24V DC. Za korištenje priključka za vanjsko okidanje (XH-2.45-2P) potrebno je zalemiti konektor ili žice na predviđene kontakte.
Zašto odabrati ovaj model? (Ključne prednosti):
- Memorija kod nestanka napona — parametri P0–P5 i vremena ON/OFF ostaju spremljeni; ciklus se automatski nastavlja nakon ponovnog spajanja, bez ručne intervencije.

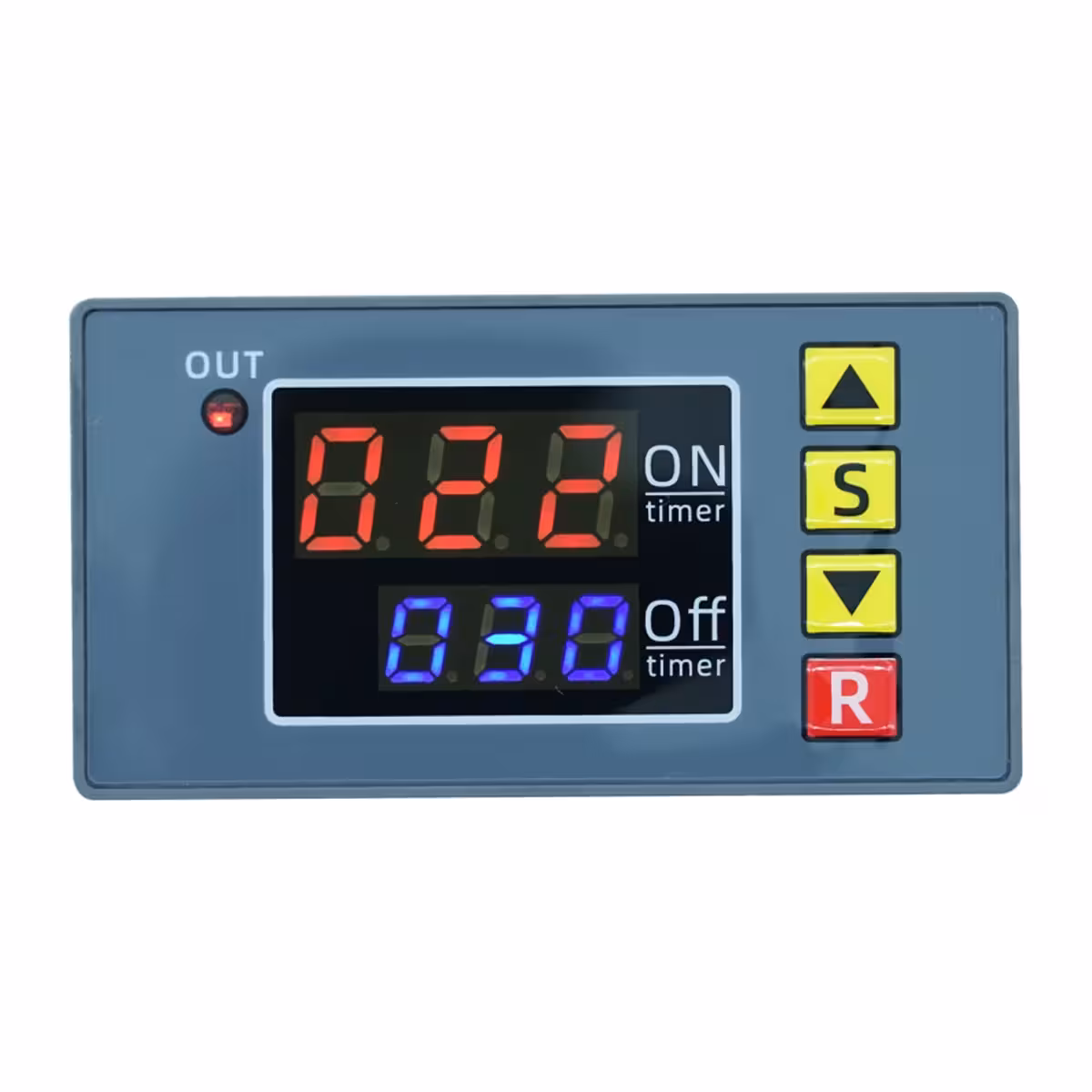

- Raspon vremena 0–999 sekundi, minuta ili sati — jedinice se postavljaju neovisno za ON i OFF fazu, što omogućuje kombinacije poput 10 sekundi rada i 2 sata pauze u istom ciklusu.

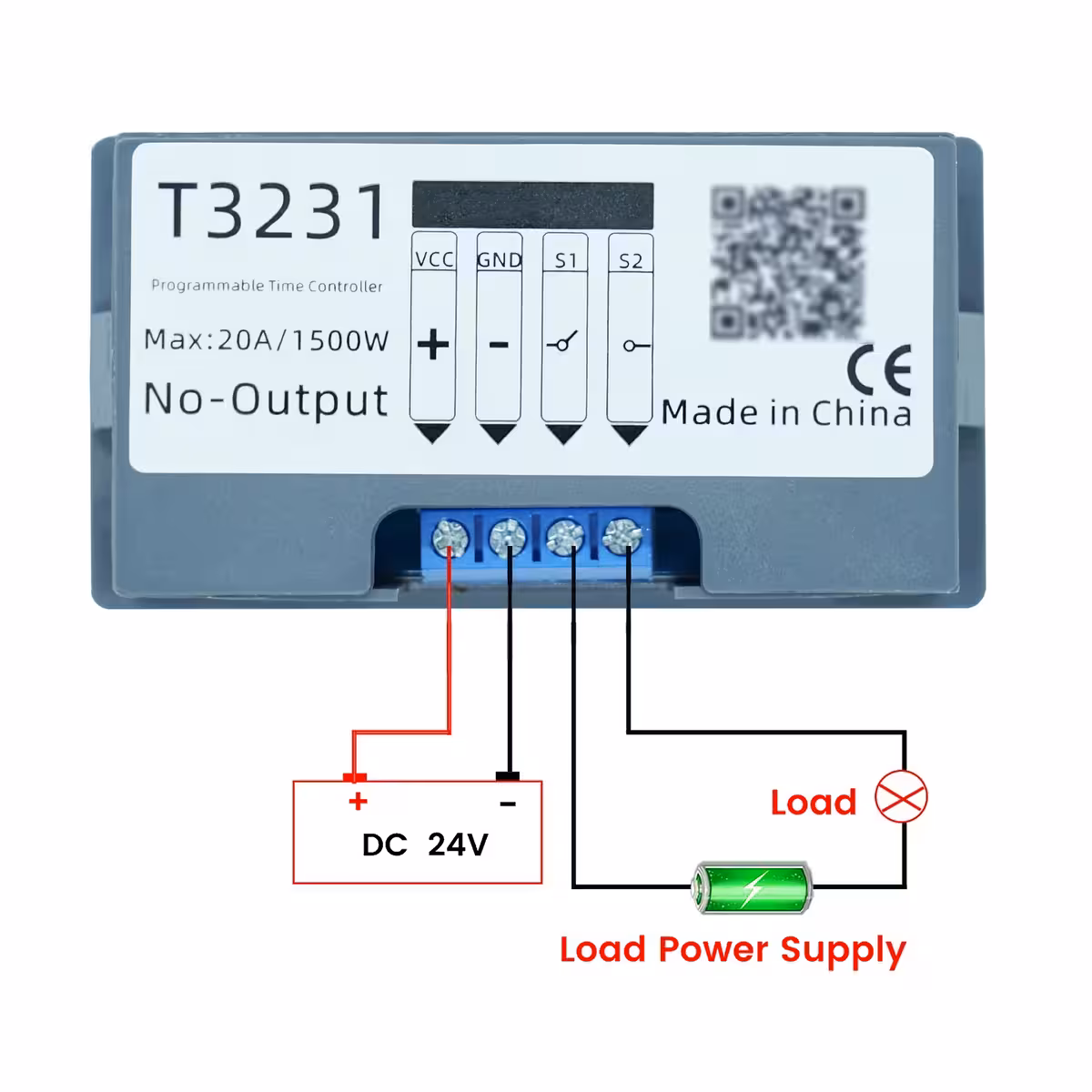

- Relejni izlaz 10A (NO kontakt) — izravno upravljanje pumpama, ventilatorima ili LED trakama bez potrebe za dodatnim modulima snage.
- Ciklički rad 1–999 ciklusa ili beskonačna petlja — automatsko zaustavljanje nakon željenog broja ponavljanja, idealno za dozatore ili sustave navodnjavanja s fiksnim programom.
- Dvostruko okidanje: automatsko ili ručno — pokretanje odmah po spajanju na napajanje (P4=ON) ili putem vanjske naredbe (tipkalo/senzor spojen na XH-2.45-2P port).
- Zaključavanje tipki (P5) — nakon konfiguracije, tipkovnica se zaključava kako bi se spriječile slučajne promjene postavki u industrijskim ili poljoprivrednim instalacijama.
Tehnički detalji i performanse

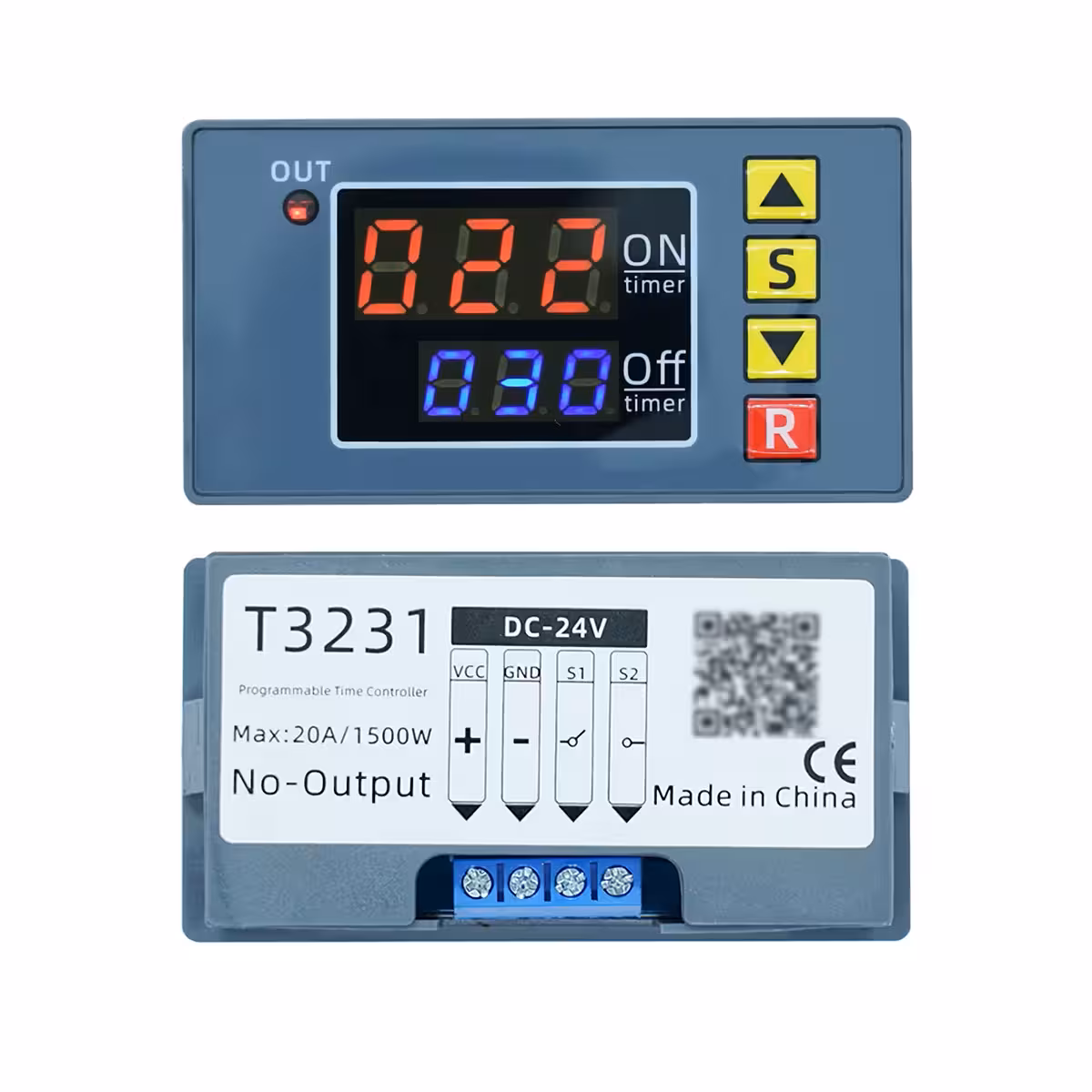

Modul radi na 24V DC i prebacuje opterećenja do 10A putem normalno otvorenog (NO) kontakta — dovoljno za većinu malih i srednjih pumpi ili ventilacijskih sustava. ON i OFF faze su neovisno konfigurabilne, što omogućuje asimetrične scenarije: nekoliko sekundi rada praćenih pauzama u minutama ili satima, sve unutar kompaktnog uređaja dimenzija 79,5 × 42,1 × 27,8 mm. LED indikator OUT pruža vizualnu potvrdu statusa releja u svakom trenutku.

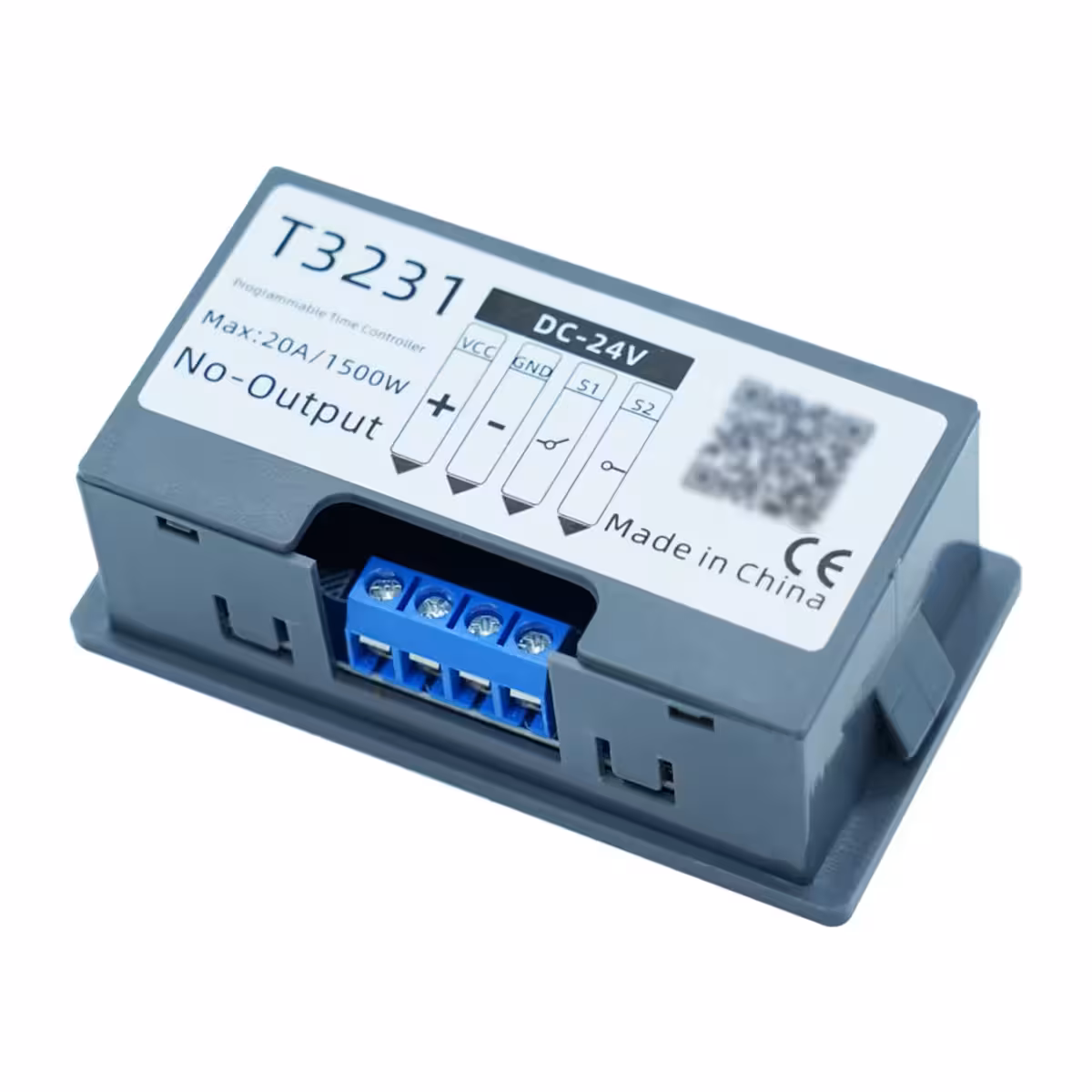

| Parametar | Vrijednost / Detalj |
|---|---|
| Radni napon | 24V DC |
| Relejni izlaz | 1 kanal, NO kontakt, do 10A |
| Vremenska jedinica | Sekunde / Minute / Sati (neovisno za ON/OFF) |
| Raspon vremena | 0 – 999 s/min/h |
| Ciklička funkcija | Beskonačna petlja ili 1–999 ciklusa |
| Odgoda uključivanja/isključivanja | Podržano |
| Okidanje | Automatsko (P4=ON) ili ručno (tipka R / vanjski port) |
| Memorija kod nestanka struje | Da — nehlapljiva memorija, sprema sve parametre |

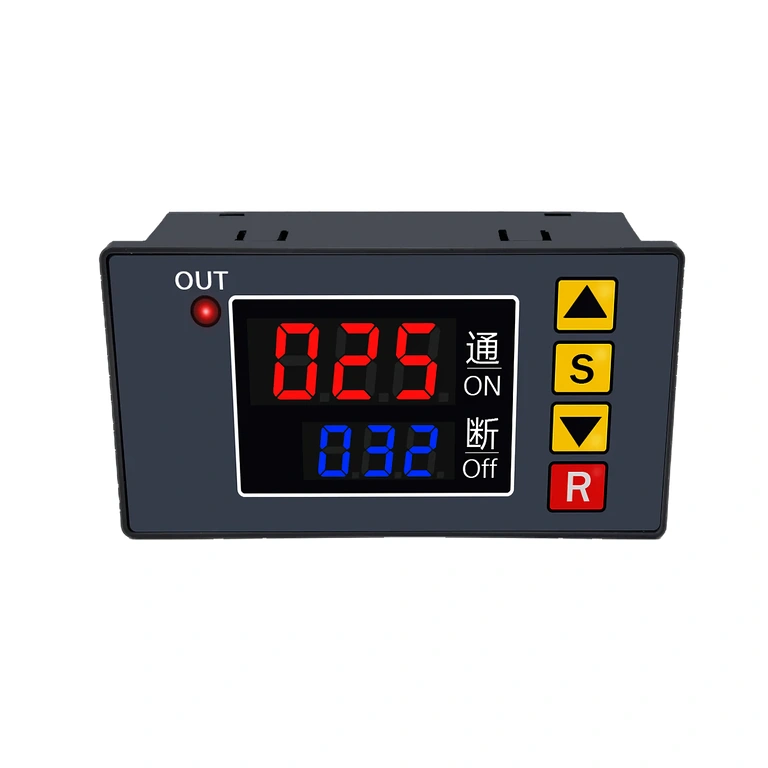

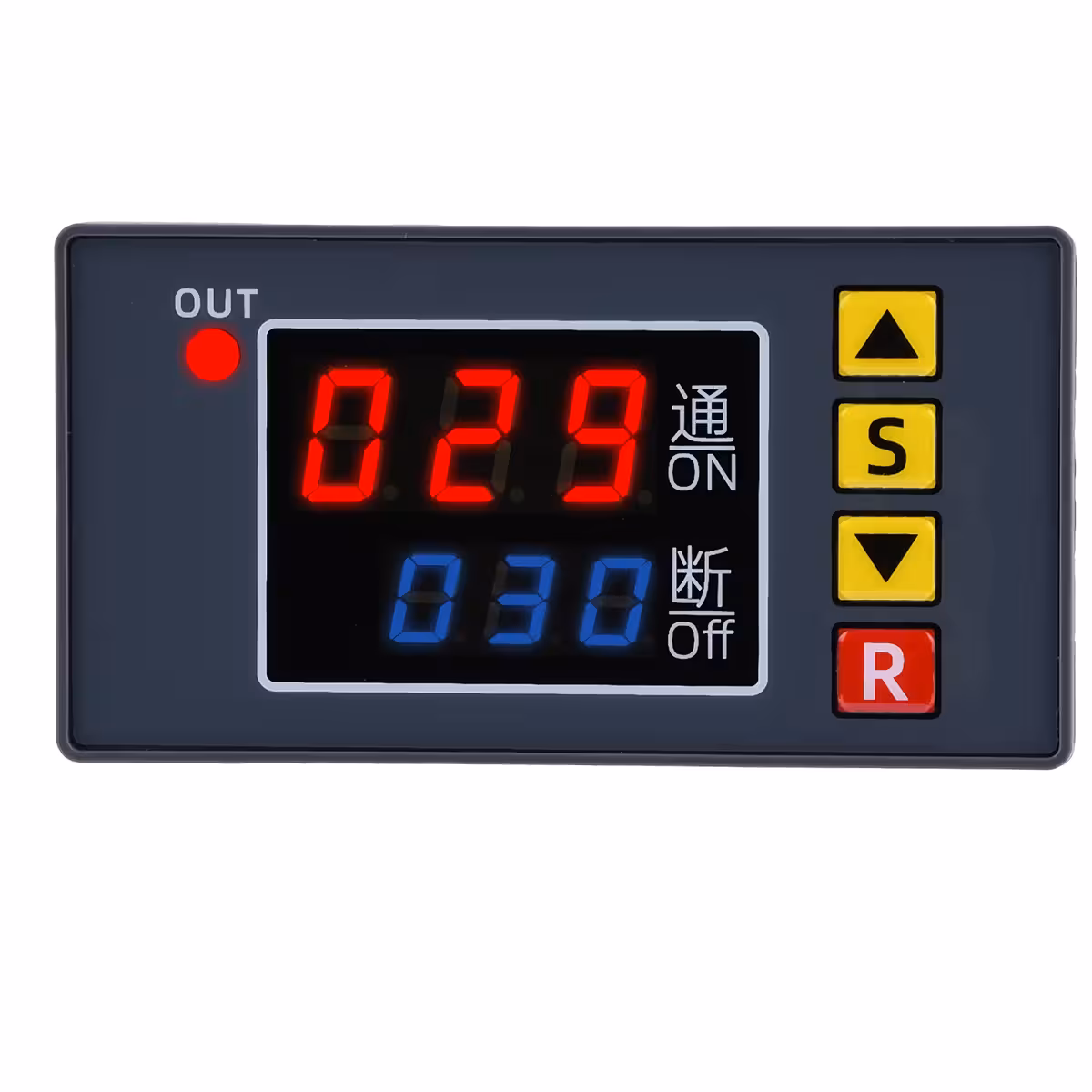

| LED indikator OUT | Upaljen = relej aktivan, Ugašen = neaktivan |
| Port za vanjsko okidanje | XH-2.45-2P (zahtijeva lemljenje konektora ili žica) |

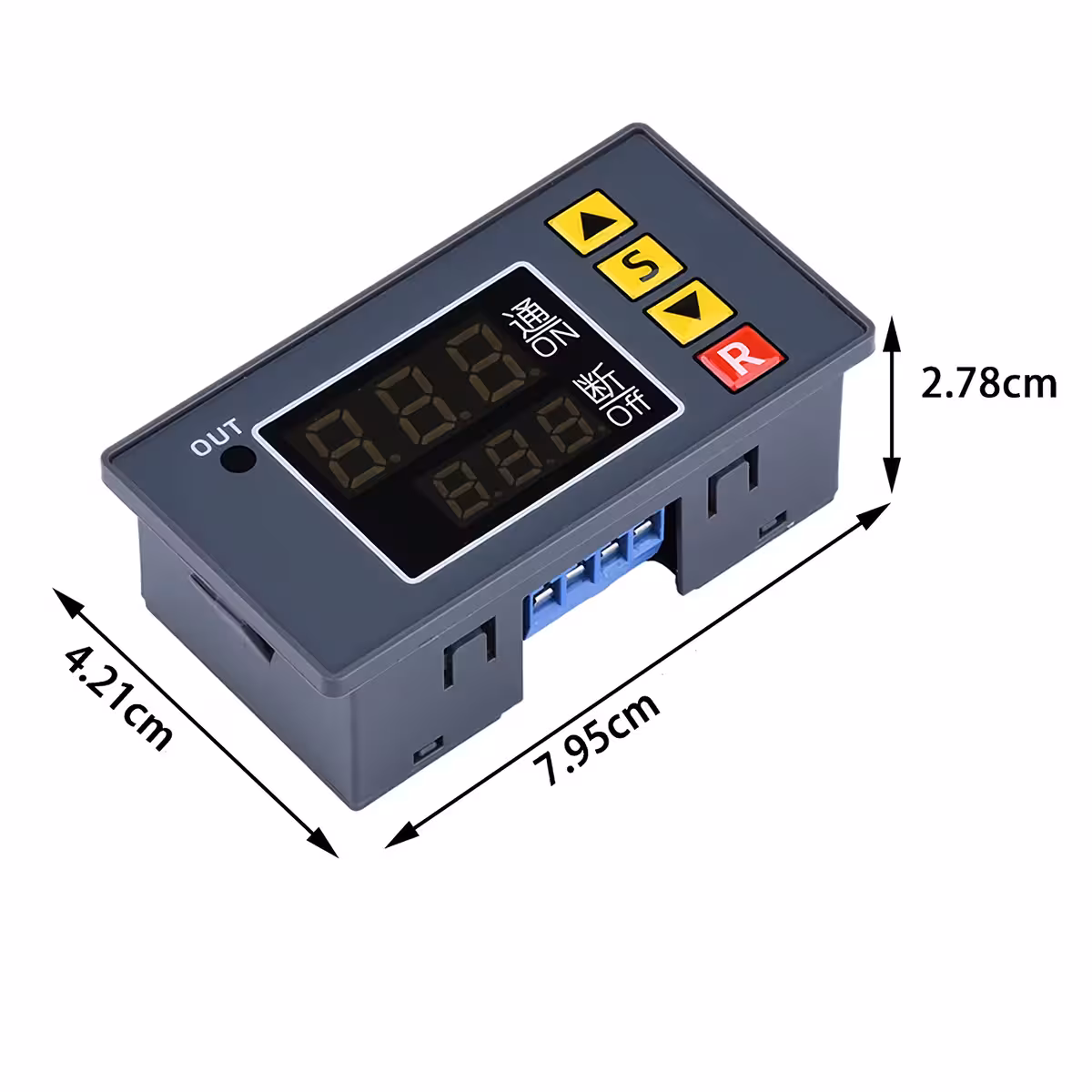

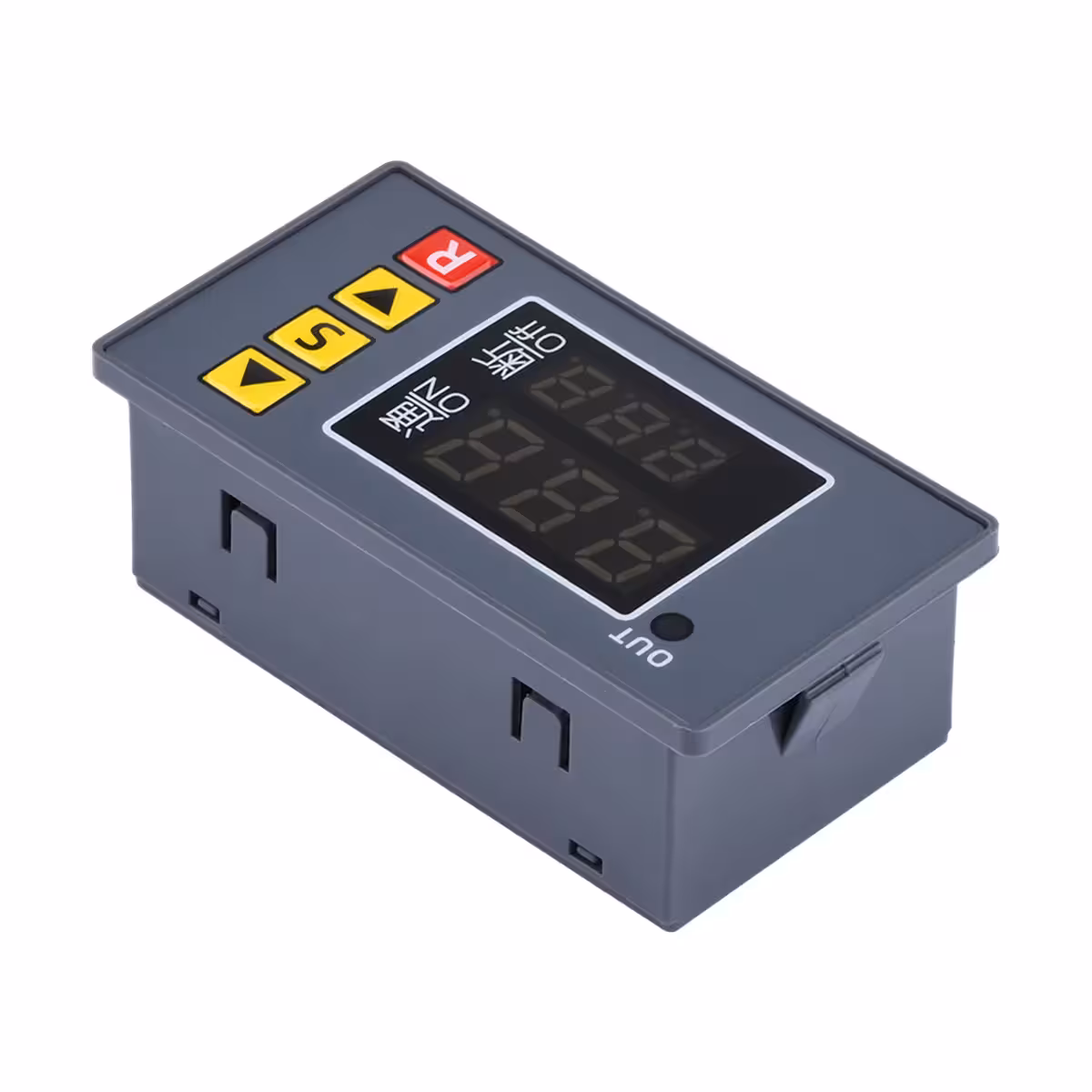

| Dimenzije modula | 79,5 × 42,1 × 27,8 mm |
| Otvor za ugradnju | 77 × 39,3 mm |
Upute za programiranje i korištenje

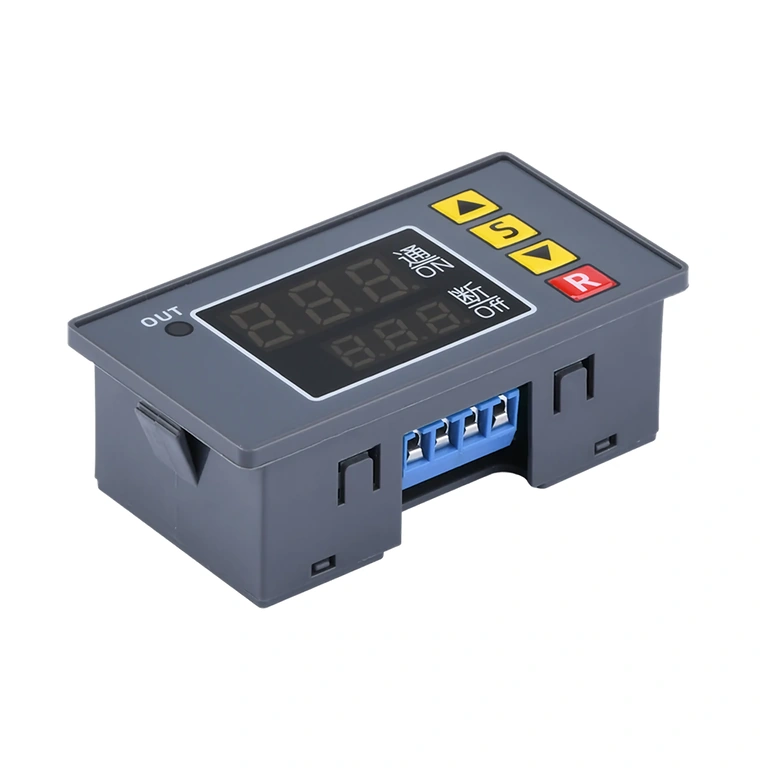

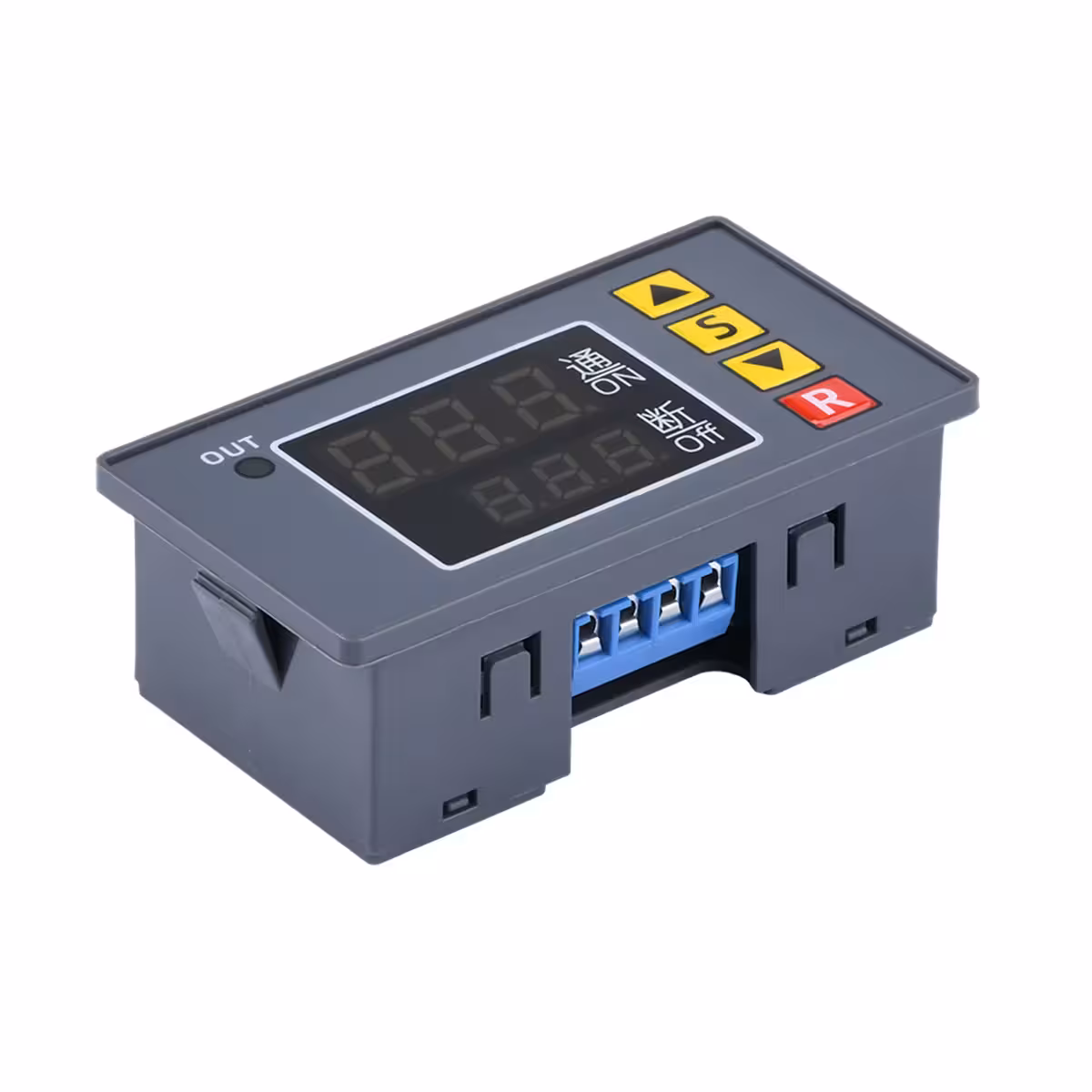

- Držite tipku S pritisnutom 6 sekundi za ulazak u izbornik.
- Kratko pritisnite S za navigaciju između kodova P0–P5: P0 = jedinica vremena ON, P1 = jedinica vremena OFF, P2 = prioritet ciklusa, P3 = broj ciklusa, P4 = način okidanja, P5 = zaključavanje tipki.
- Koristite tipke ▲ i ▼ za promjenu vrijednosti svakog parametra.
- Dvaput kliknite na S za postavljanje vremena uključenja (ON) i vremena isključenja (OFF).
- Ako ne pritisnete nijednu tipku 6 sekundi, postavke se automatski spremaju.
- U automatskom načinu (P4=ON), ciklus počinje odmah nakon spajanja na napajanje.
- U ručnom načinu (P4=OFF), pritisnite tipku R ili aktivirajte vanjski port za pokretanje ciklusa.
- Primjer cikličkog rada: ON=10s, OFF=5s, P3=OFF → kontinuirani rad s neprekidnom izmjenom.
- Primjer odgode uključivanja: ON=0, OFF=10s → aktivacija 10 sekundi nakon spajanja na napajanje.
Sadržaj pakiranja

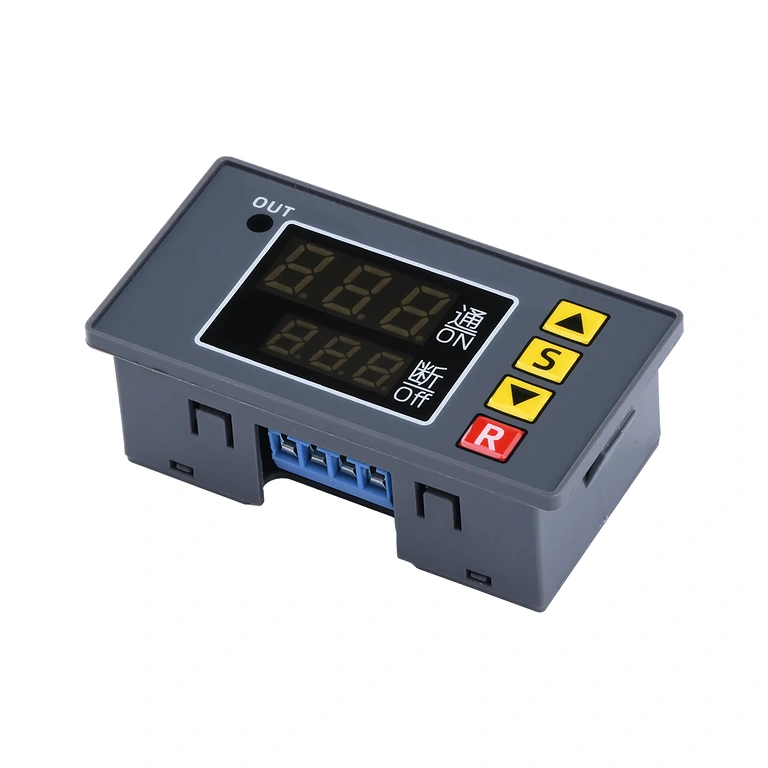

- 1 × Programabilni ciklički vremenski relej 24V DC
Često postavljana pitanja
Mogu li napajati ovaj relej na 12V ili 230V?
Ne. Modul je dizajniran isključivo za 24V DC. Spajanje na drugi napon može trajno oštetiti sklop.
Koje je maksimalno opterećenje na izlazu releja?
Do 10A na NO kontaktu. Za veće potrošače preporučuje se korištenje vanjskog kontaktora kojim upravlja ovaj relej.
Gube li se postavke ako nestane struje?
Ne. Nehlapljiva memorija čuva sve parametre (P0–P5, vremena ON/OFF) i ciklus se automatski nastavlja nakon ponovnog dolaska struje.
Kako pokrenuti ciklus putem vanjskog senzora ili tipkala?
Postavite P4=OFF i spojite tipkalo ili senzor na XH-2.45-2P port na ploči. Napomena: port zahtijeva lemljenje konektora ili žica izravno na kontakte.
Mogu li ograničiti broj ciklusa uključivanja/isključivanja?
Da. Parametar P3 omogućuje odabir između beskonačne petlje ili fiksnog broja ciklusa (između 1 i 999), nakon čega se relej automatski gasi.
