Relej za kontrolu razine vode s 3 senzora – Elektronička automatizacija za spremnike, rezervoare, bazene
Automatski relej za kontrolu razine vode, s funkcijom ograničavanja, regulacije i integriranim elektroničkim senzorom. Idealan za sustave automatizacije razine vode u rezervoarima, spremnicima, bazenima, akvarijima.
- Kompatibilan sa spremnicima vode, bazenima, akvarijima

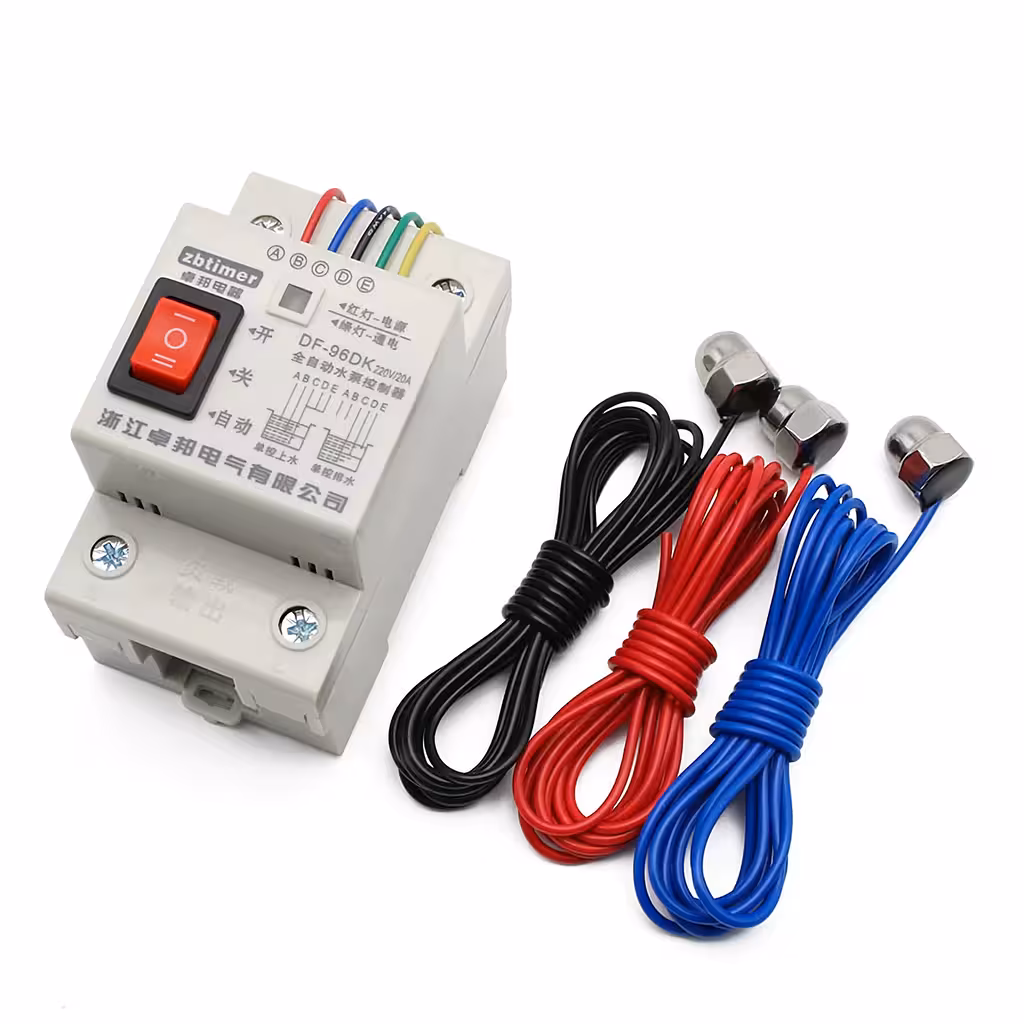

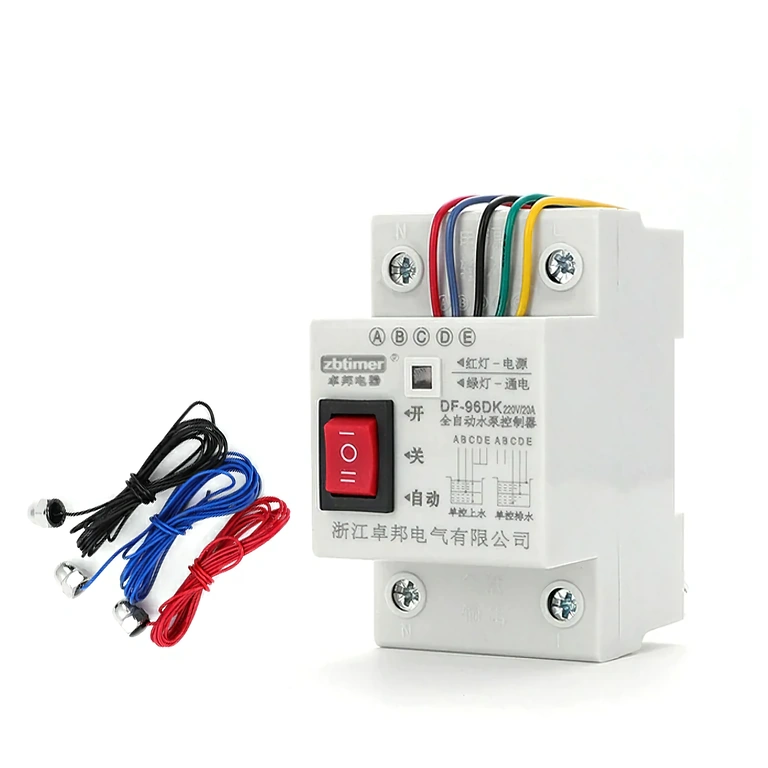

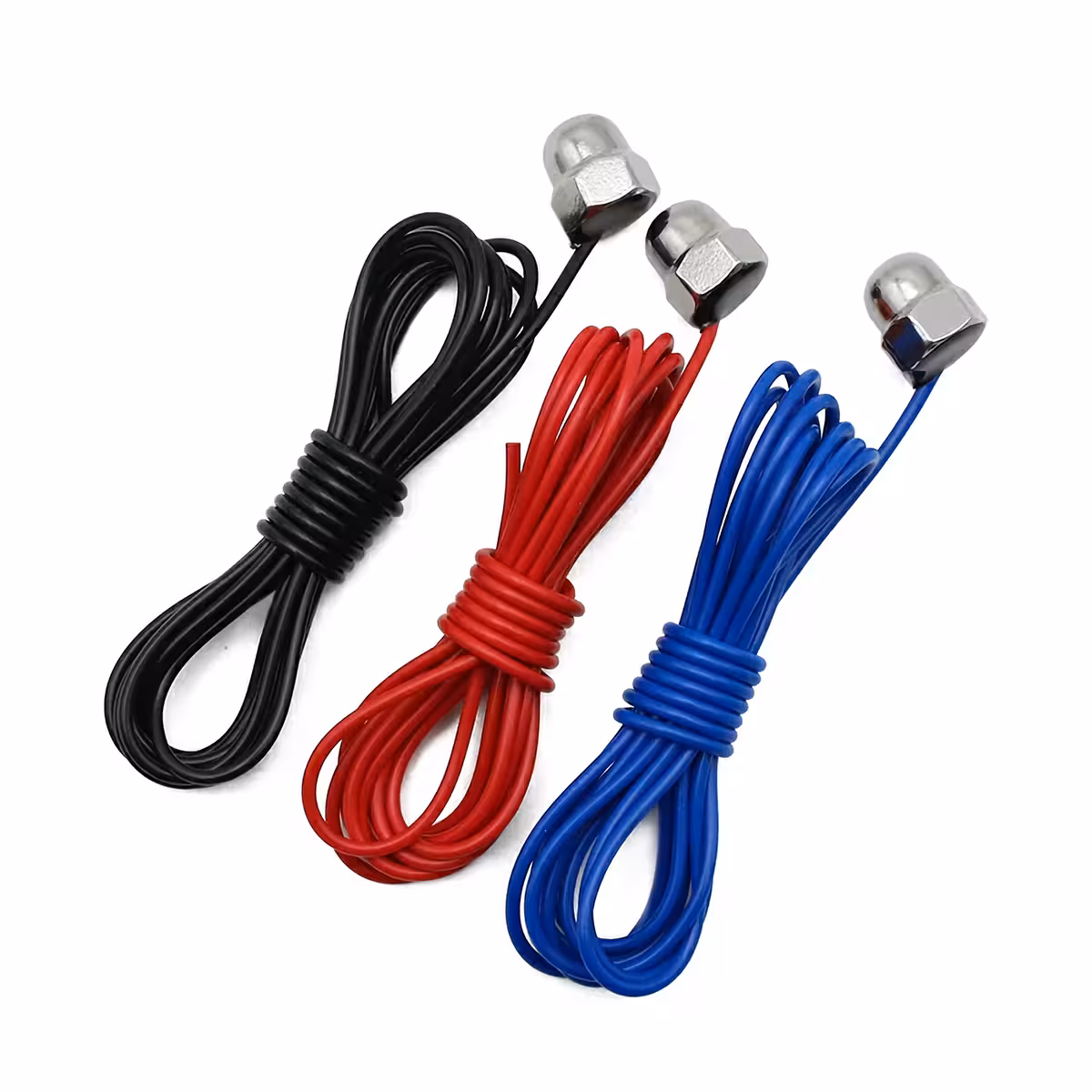

- Uključuje 3 sonde za razinu – duljina: 5 metara svaka
- Način rada: Ručni / Automatski / Isključeno
- Brza i intuitivna instalacija u bilo koji sustav za pumpanje
| Tehničke karakteristike | Vrijednost |
|---|---|

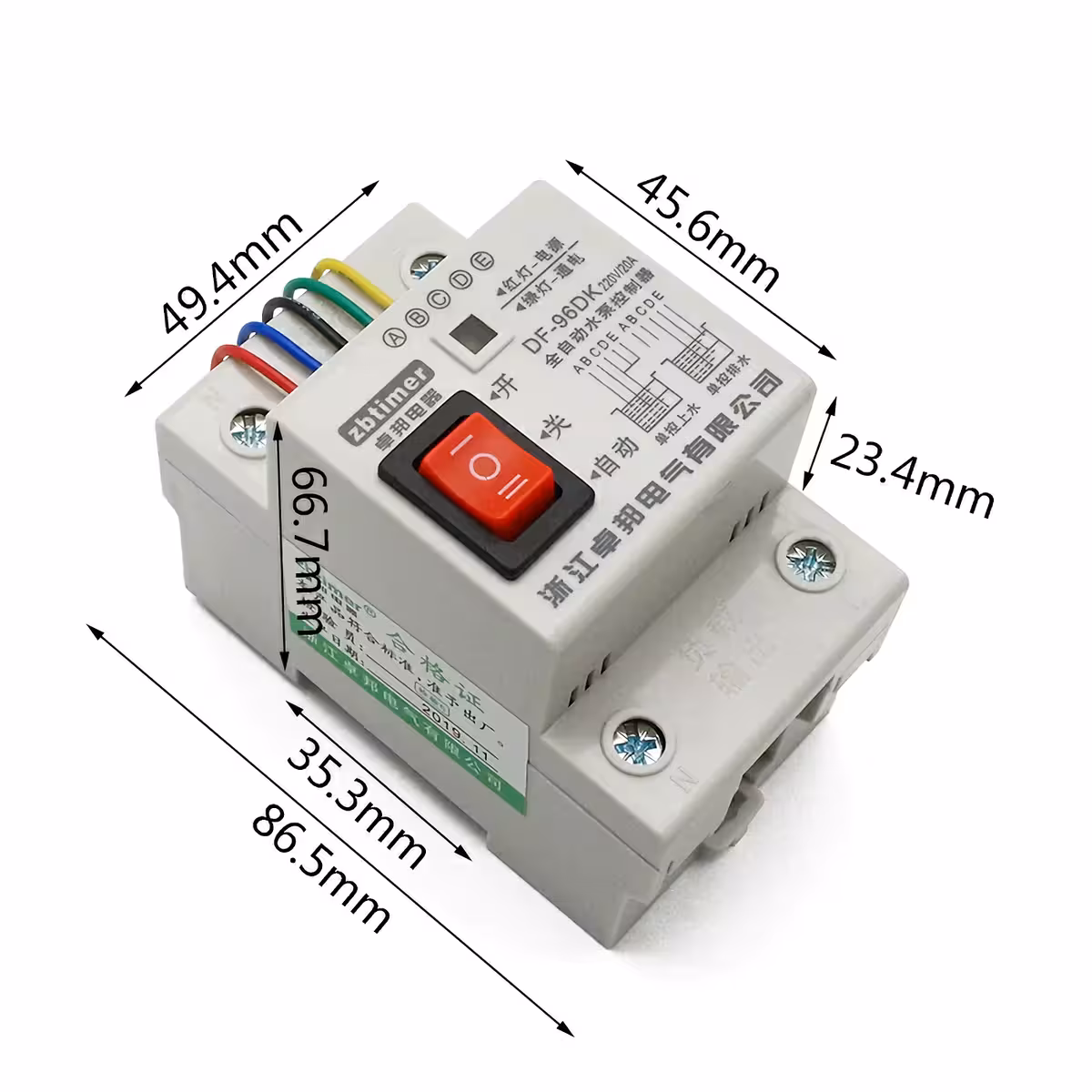

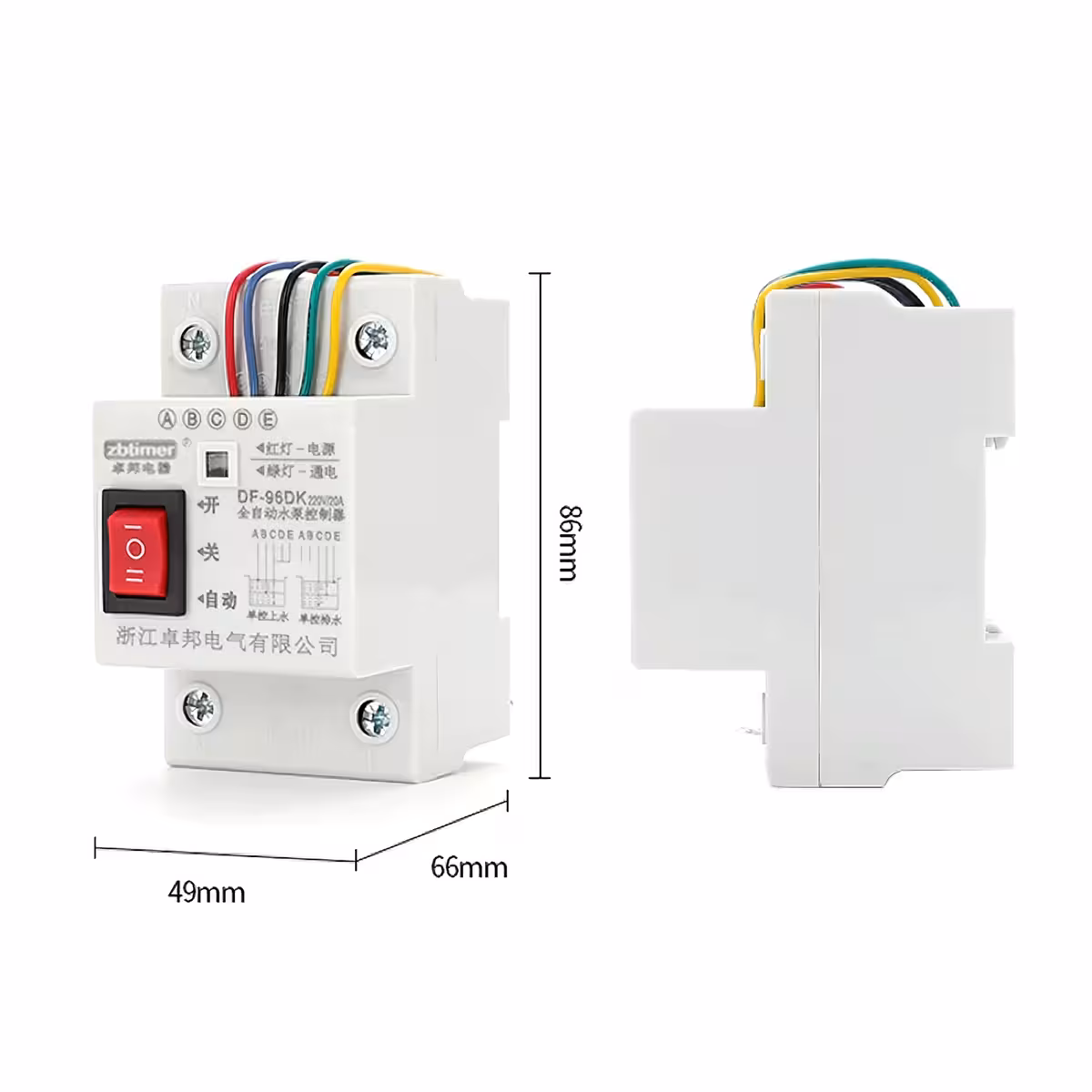

| Dimenzija | 86 × 66 × 49 mm |
| Nominalni napon | 220V |
| Izlaz releja (rezistivni) | 20A / 220V |
| Izlaz releja (induktivni) | 10A / 220V |

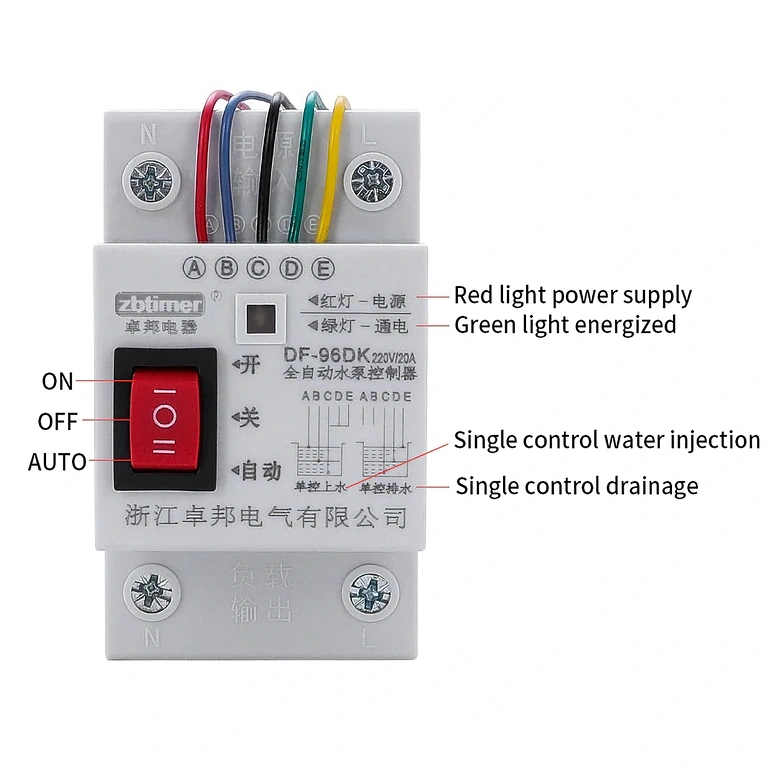

| Položaji prekidača | ON / OFF / AUTO |
1. Instalacija za automatsko punjenje spremnika
Pogledajte Sliku 1 u galeriji slika za jasan prikaz spojeva. Pumpa će se automatski uključiti kada razina vode padne ispod donje granice i isključiti kada se spremnik napuni.
- A (crveno) – gornja razina: zaustavlja pumpu
- B (plavo) – donja razina: pokreće pumpu
- C (crno) – zajednička linija dolje
- D (zeleno) & E (žuto) – spojeni s C
2. Instalacija za automatsko pražnjenje spremnika
Pogledajte Sliku 2 u galeriji slika za primjer. Pumpa će se uključiti kada je razina visoka i isključiti kada razina padne.
- E – gornja razina: pokreće pumpu
- D – donja razina: zaustavlja pumpu
- C – zajednička linija
- A & B – odspojeni
3. Održavanje minimalne razine vode
Pogledajte Sliku 3 u galeriji slika za montažu. Pumpa će se automatski zaustaviti kada razina vode padne ispod minimalne točke koju je korisnik postavio.
- C & D – točke kontrole niske razine
- E & C – kratki spoj (most)
- A & B – odspojeni
4. Automatska kontrola između dva spremnika
Pogledajte Sliku 4 u galeriji slika za potpunu shemu. Omogućuje prijenos vode iz donjeg spremnika u gornji spremnik s automatiziranom kontrolom.
- A – gornja razina u gornjem spremniku: zaustavlja pumpu
- B – donja razina u gornjem spremniku: pokreće pumpu
- C – zajednička linija za oba spremnika
- D – niska razina u donjem spremniku: zaustavlja pumpu
- E – visoka razina u donjem spremniku: pokreće pumpu
Napomena: Ako se ne želi aktivacija na gornjoj razini u donjem spremniku, točka E može biti odspojena.

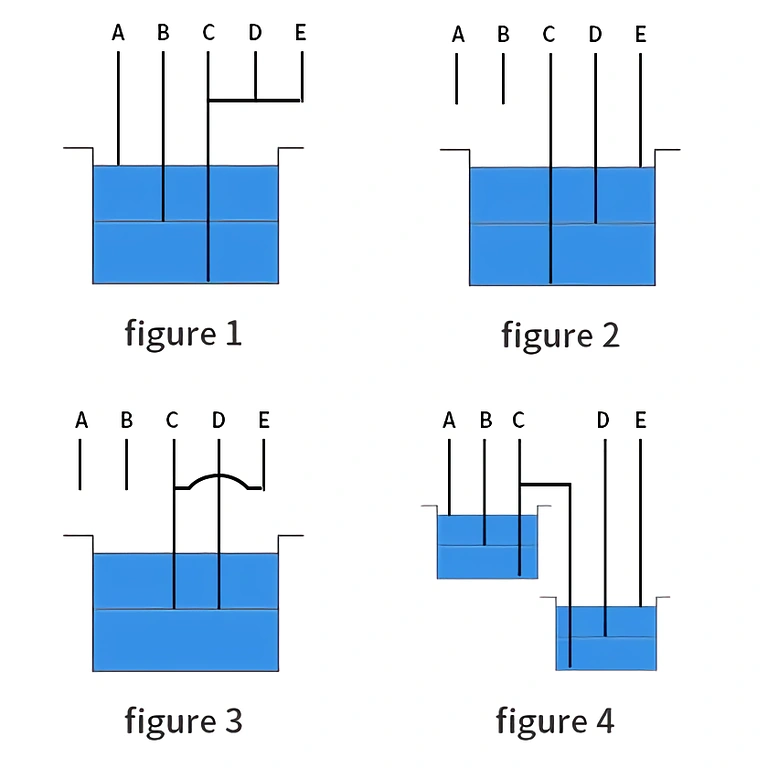

Galerija fotografija s objašnjenim dijagramima – Slika 1, 2, 3 i 4
