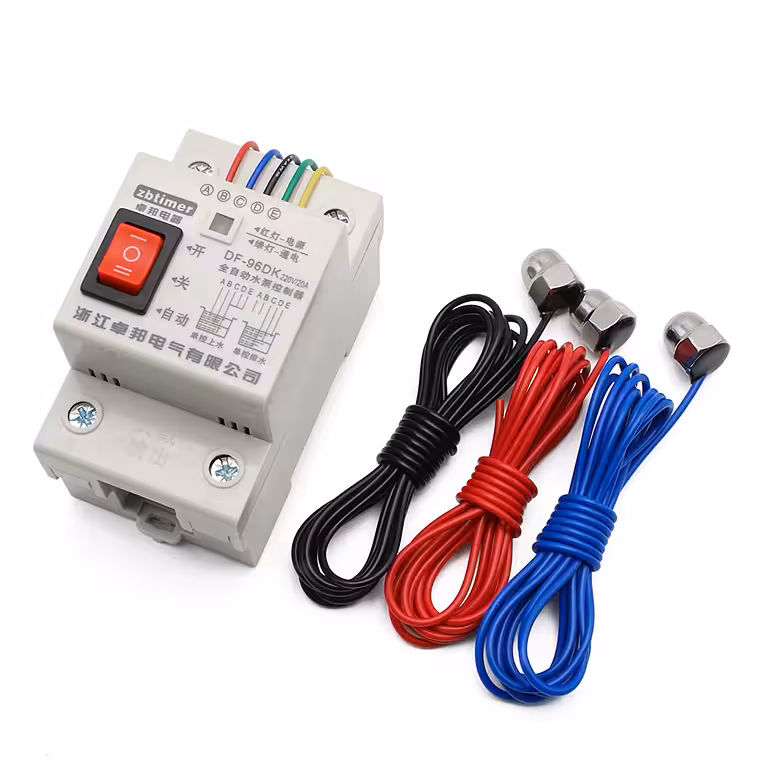

Automatski relej za kontrolu razine vode s 3 sonde – upravljanje pumpom bez nadzora
Zaboravili ste isključiti pumpu pa se spremnik prelio? Ili je razina vode pala prenisko, a pumpa radi na suho? Ovaj automatski relej za kontrolu razine vode rješava te probleme — samostalno uključuje i isključuje pumpu ovisno o razini vode koju detektiraju sonde. Vi više ne morate brinuti o ručnom upravljanju.
Napomena: Paket uključuje kontrolni relej i 3 sonde za razinu (svaka po 5 m). Pumpa za vodu nije uključena.
Zašto odabrati ovaj model? (Ključne prednosti):
- Uključene 3 sonde od 5 m — spremno za upotrebu u dubokim spremnicima ili bazenima srednje veličine, bez dodatnih troškova
- Relejni izlaz 20A / 220V (rezistivno) — podržava snažnije pumpe bez rizika od preopterećenja
- 3 načina rada: AUTO / ON / OFF — prebacite na ručni rad u nekoliko sekundi, bez potrebe za prespajanjem žica
- 4 unaprijed konfigurirana scenarija — punjenje, pražnjenje, održavanje minimalne razine ili prijenos između dva spremnika, uz jasne upute za spajanje
- Kodiranje bojama (crvena, plava, crna, zelena, žuta) — svaku sondu prepoznajete na prvi pogled, čime se gotovo u potpunosti eliminiraju pogreške pri instalaciji
- Kompaktno kućište 86×66×49 mm — lako se ugrađuje u svaki razvodni ormar ili kutiju bez potrebe za preinakama
Detalji i performanse
Detekcija razine temelji se na principu električne vodljivosti — metalne sonde uronjene u vodu zatvaraju strujni krug pri kontaktu s tekućinom, čime aktiviraju ili deaktiviraju relej bez potrebe za dodatnim senzorima. Relej podržava 20A za rezistivna opterećenja i 10A za induktivna opterećenja (motori, pumpe), što ga čini kompatibilnim s većinom potopnih i nadzemnih pumpi za kućnu i poluindustrijsku upotrebu. Prekidač s tri položaja omogućuje vam trenutnu kontrolu — ako želite ručno pokrenuti ili zaustaviti pumpu, ne morate ništa odspajati.
| Parametar | Vrijednost / Detalj |
|---|---|
| Nazivni napon | 220V AC |
| Relejni izlaz – rezistivno opterećenje | 20A / 220V |
| Relejni izlaz – induktivno opterećenje | 10A / 220V |
| Broj uključenih sondi | 3 sonde |
| Duljina sondi | 5 metara svaka |
| Načini rada | ON / OFF / AUTO |
| Dimenzije kućišta | 86 × 66 × 49 mm |
| Kompatibilne primjene | Spremnici, cisterne, bazeni, akvariji |
Upute za programiranje i korištenje
- Automatsko punjenje spremnika (Slika 1): Spojite sondu A (crvena) na gornju razinu — zaustavlja pumpu kada je spremnik pun; sondu B (plava) na donju razinu — pokreće pumpu kada razina padne; sondu C (crna) kao zajedničku liniju na dnu. Sonde D (zelena) i E (žuta) spajaju se zajedno s C.
- Automatsko pražnjenje spremnika (Slika 2): Sonda E na gornjoj razini pokreće pumpu; sonda D na donjoj razini zaustavlja pumpu; C ostaje zajednička linija. Sonde A i B ostaju odspojene.
- Održavanje minimalne razine (Slika 3): Spojite C i D kao kontrolne točke za nisku razinu; napravite kratkospojnik između E i C. Sonde A i B ostaju odspojene. Pumpa se automatski zaustavlja kada razina padne ispod minimalnog praga.
- Automatsko upravljanje između dva spremnika (Slika 4): Sonda A na gornjoj razini gornjeg spremnika (zaustavljanje pumpe); sonda B na donjoj razini gornjeg spremnika (pokretanje pumpe); C kao zajednička linija za oba spremnika; sonda D na niskoj razini donjeg spremnika (zaustavljanje pumpe); sonda E na visokoj razini donjeg spremnika (pokretanje pumpe). Ako nije potrebna aktivacija na visokoj razini u donjem spremniku, sonda E se može odspojiti.
- Postavite prekidač u položaj AUTO za kontinuirani automatski rad ili u ON/OFF za trenutnu ručnu intervenciju.
Sadržaj pakiranja
- 1× Relej za automatsku kontrolu razine vode 220V
- 3× Sonde za razinu od nehrđajućeg čelika (svaka po 5 m)
Često postavljana pitanja
Je li kompatibilan sa svim vrstama potopnih pumpi?
Da, radi s potopnim i nadzemnim pumpama na 220V AC, pod uvjetom da apsorbirana struja ne prelazi 20A (rezistivno) ili 10A (induktivno). Prije instalacije provjerite tehničke specifikacije vaše pumpe.
Mogu li koristiti sonde u slanoj vodi ili vodi s klorom (bazeni)?
Da. Sonde su otporne na koroziju i podnose kloriranu ili slanu vodu u uobičajenim koncentracijama. U vrlo agresivnim kemijskim sredinama povremeno ih pregledajte i zamijenite ako primijetite znakove oštećenja.
Mogu li produljiti sonde preko 5 metara?
Da, uz odgovarajući električni kabel i vodonepropusne spojeve. Za udaljenosti veće od 20 m koristite oklopljeni kabel kako biste smanjili električne smetnje koje bi mogle uzrokovati lažne signale.
Što se događa nakon nestanka struje?
Nakon povratka napajanja, relej nastavlja raditi prema položaju prekidača i trenutnoj razini vode. Uređaj nema internu memoriju stanja — pumpa reagira izravno na trenutne uvjete.
Može li istovremeno kontrolirati prijenos između dva spremnika?
Da. Kroz scenarij prikazan na Slici 4, relej prati razinu u oba spremnika pomoću 3 uključene sonde i automatski upravlja prijenosom vode između njih.
