Univerzalni tester za brushless motore 24-72V: potpuna dijagnostika motora, Hall senzora i kontrolera bez dodatne opreme
Vaše električno vozilo ne želi krenuti, a niste sigurni je li problem u motoru, kontroleru ili ručici gasa? Prestanite gubiti vrijeme na nagađanje. Ovaj univerzalni tester za brushless motore omogućuje vam da u svega nekoliko minuta točno locirate kvar, uz jasne LED indikatore koji ne ostavljaju mjesta sumnji.
Uređaj radi na svim naponima između 24V i 72V. Bilo da je riječ o električnom biciklu, romobilu ili skuteru s brushless motorom koji koristi Hall senzore, ovaj tester će vam pomoći u dijagnostici.
Napomena: Kompatibilno isključivo s brushless motorima koji imaju Hall senzore. Ne radi na motorima bez senzora (sensorless).
Zašto odabrati ovaj tester? (Ključne prednosti):
- Širok raspon napona 24V–72V — podržava veliku većinu brushless električnih vozila na tržištu bez potrebe za dodatnim adapterima
- 5 modula za testiranje u jednom uređaju — provjerite faze motora, Hall senzore, kontroler, ručicu gasa i sustav kočenja bez mijenjanja opreme
- Trenutna LED povratna informacija — središnji 5V LED i LED indikatori rotacije unutar 30 sekundi otkrivaju je li problem u napajanju, senzorima ili fazama
- Prijenosni dizajn za servis na terenu — dimenzije 10,5 × 7,5 × 2,5 cm omogućuju lako nošenje u servisnoj torbi ili ruksaku
- Otpornost na vanjske uvjete — radni raspon temperature od -20°C do +50°C, idealno za rad u negrijanim garažama ili tijekom zime
Detalji i performanse

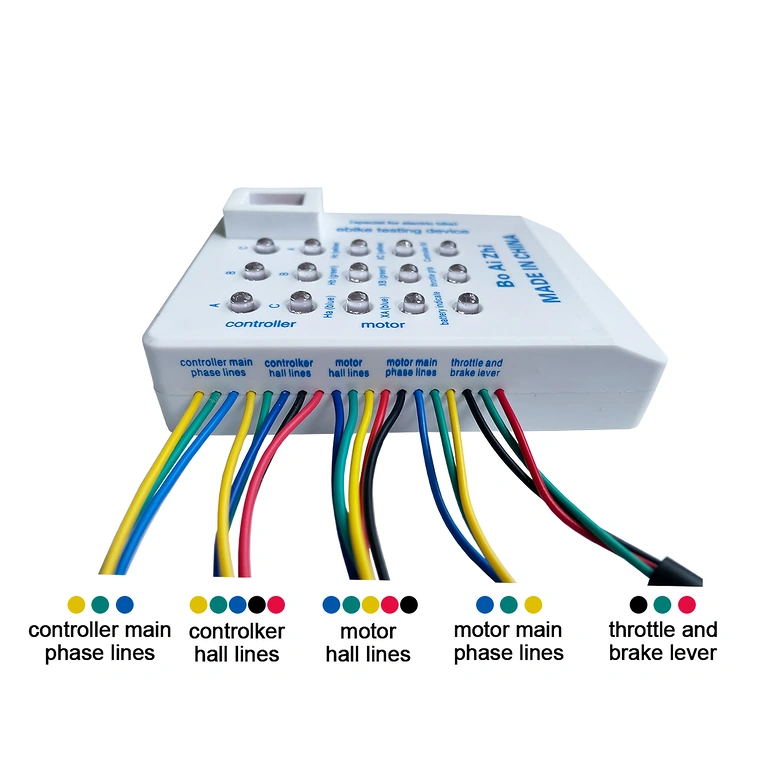

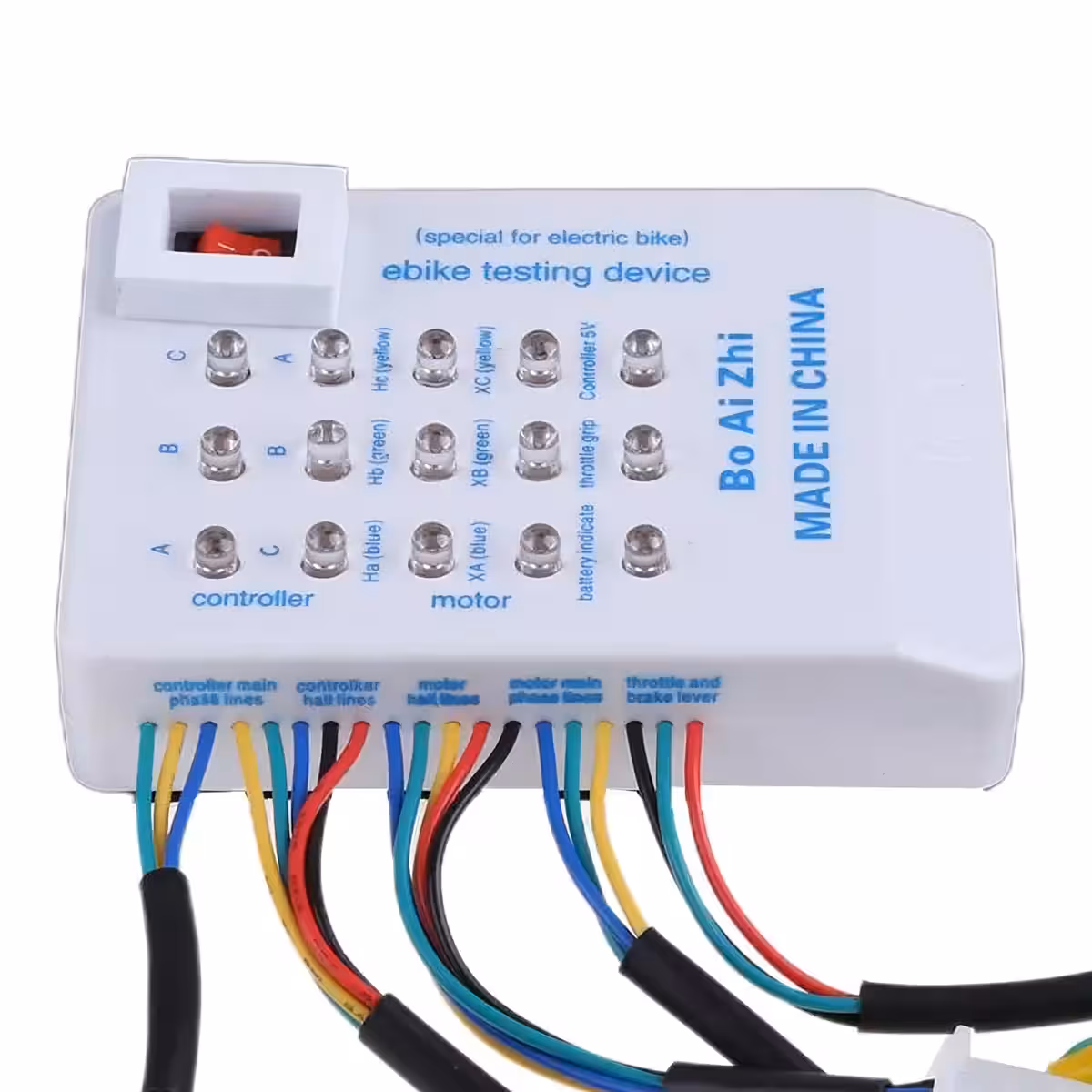

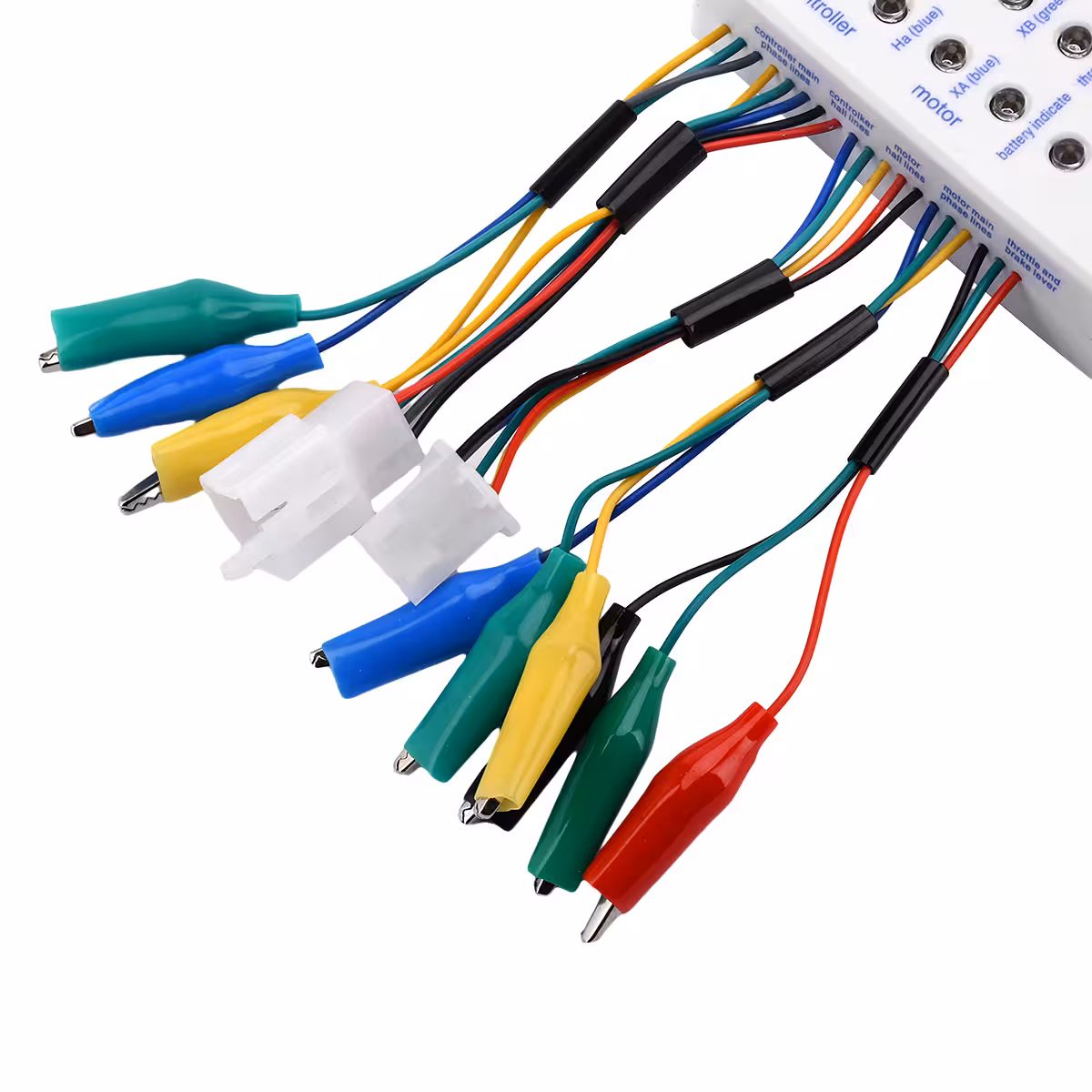

Tester je opremljen s pet skupina konektora označenih bojama — svaka skupina odgovara određenoj komponenti, čime se eliminira mogućnost pogrešnog spajanja. Faze motora (žuta, zelena, plava) potpuno su izolirane od kontrolera, što znači da kvar možete locirati precizno, a ne samo okvirno. Središnji 5V LED ključni je pokazatelj ispravnosti internog napajanja kontrolera — ako ne svijetli, odmah znate da problem nije u motoru. Redoslijed paljenja LED dioda (slijeva nadesno) potvrđuje ispravan redoslijed faza i Hall signala, što je presudno za miran rad motora bez vibracija i buke.
| Parametar | Vrijednost / Detalj |
|---|---|
| Podržani naponi | 24V, 36V, 48V, 60V, 72V |
| Tip motora | Brushless s Hall senzorima |
| Funkcije testiranja | Faze motora, Hall senzori, kontroler, ručica gasa, kočnica |

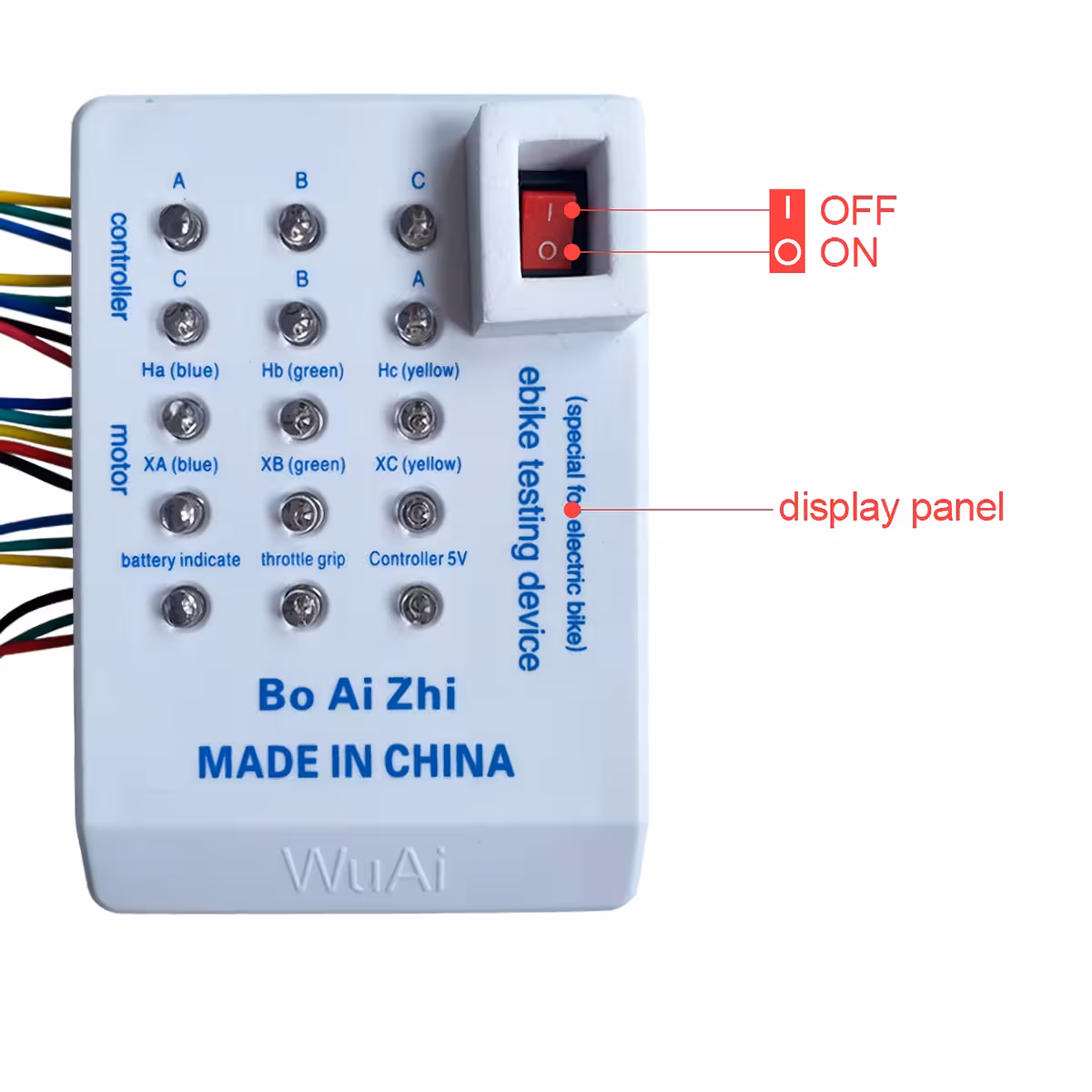

| Indikacija stanja | LED indikatori rotacije + središnji 5V LED + LED za ručicu (zeleno/crveno) |
| Broj skupina konektora | 5 skupina s kodiranjem u boji |
| Radna temperatura | -20°C – +50°C |

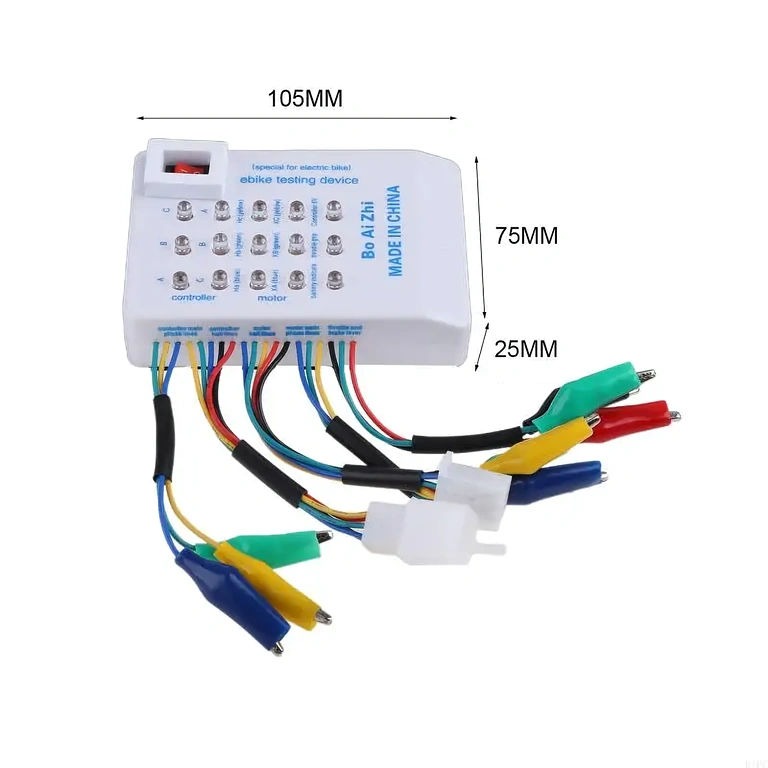

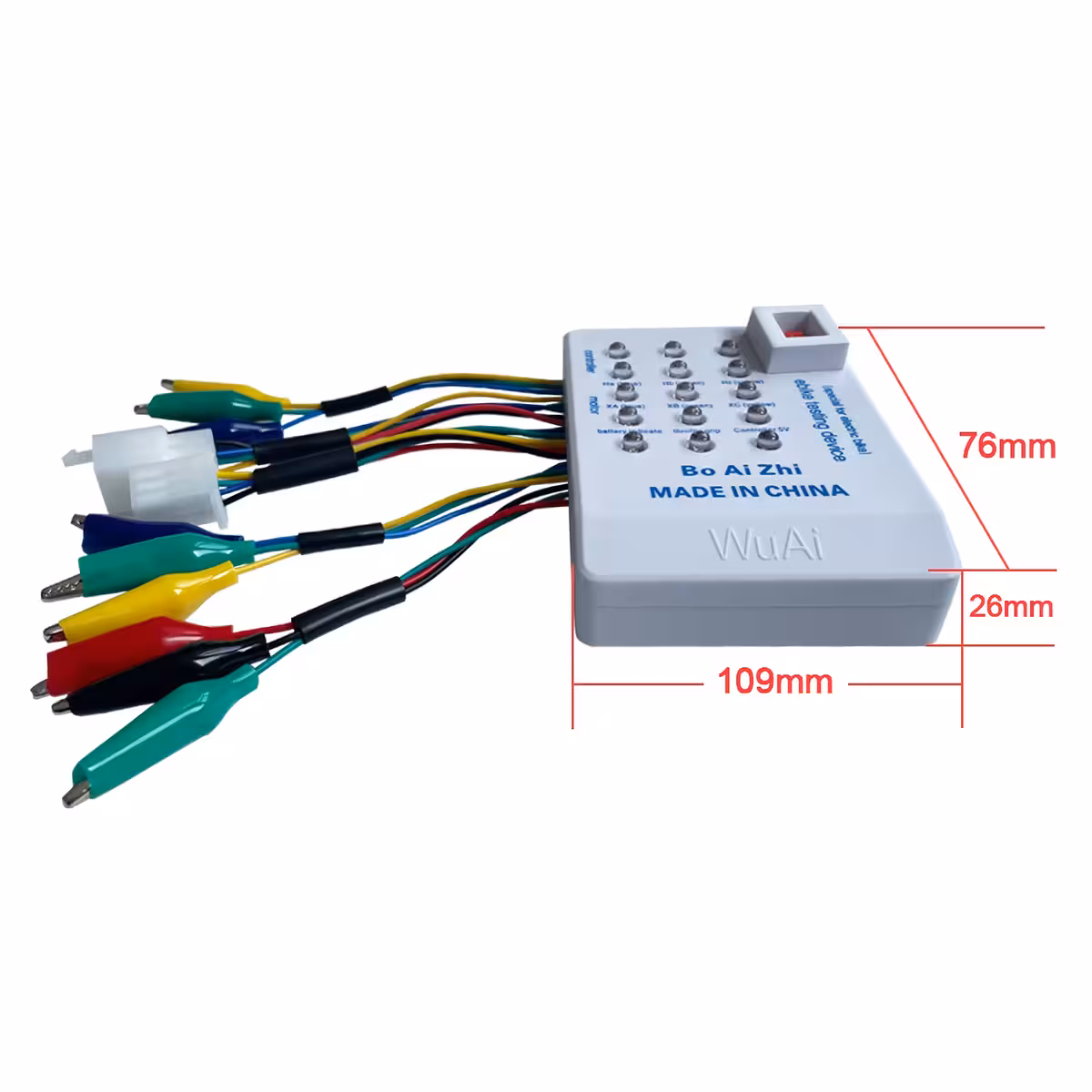

| Dimenzije | 10,5 × 7,5 × 2,5 cm |
| Kompatibilnost | Električni bicikli, romobili, brushless skuteri |
Upute za korištenje

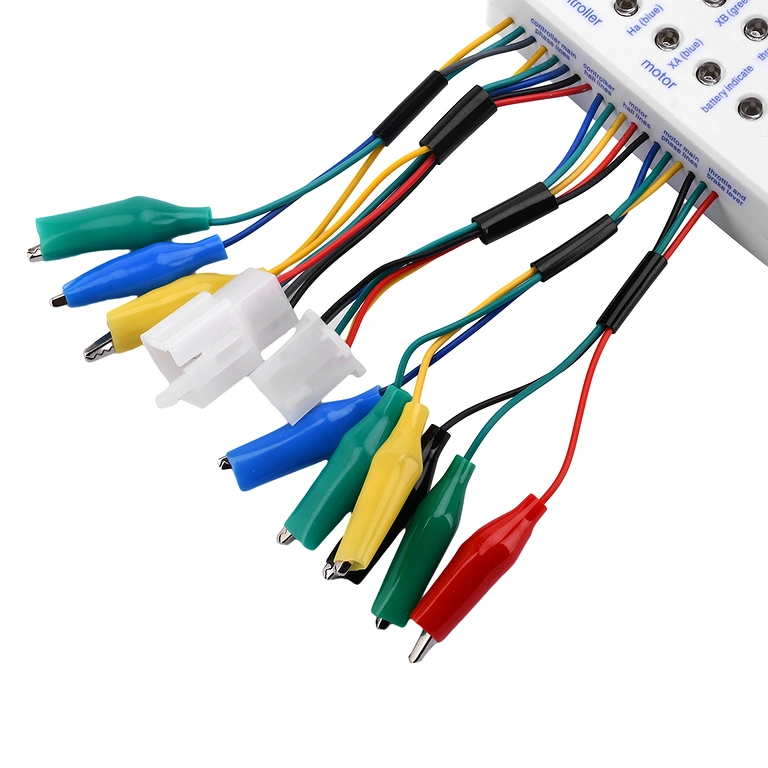

Testiranje faza motora
- Dok je tester isključen, spojite 3 fazna kabela motora na odgovarajuću skupinu.
- Zakrenite motor prema naprijed (kod motora s slobodnim hodom, zakrenite kotač rukom u suprotnom smjeru).
- Provjerite svijetle li sve LED diode i promatrajte redoslijed paljenja slijeva nadesno.
Testiranje Hall senzora i kabela motora
- Spojite samo konektor Hall senzora na tester. Kod nekih motora možda će biti potrebno ukloniti bijeli plastični konektor.
- Dok je tester uključen, zakrenite motor prema naprijed.
- Provjerite svijetle li sve LED diode u ispravnom redoslijedu (slijeva nadesno).

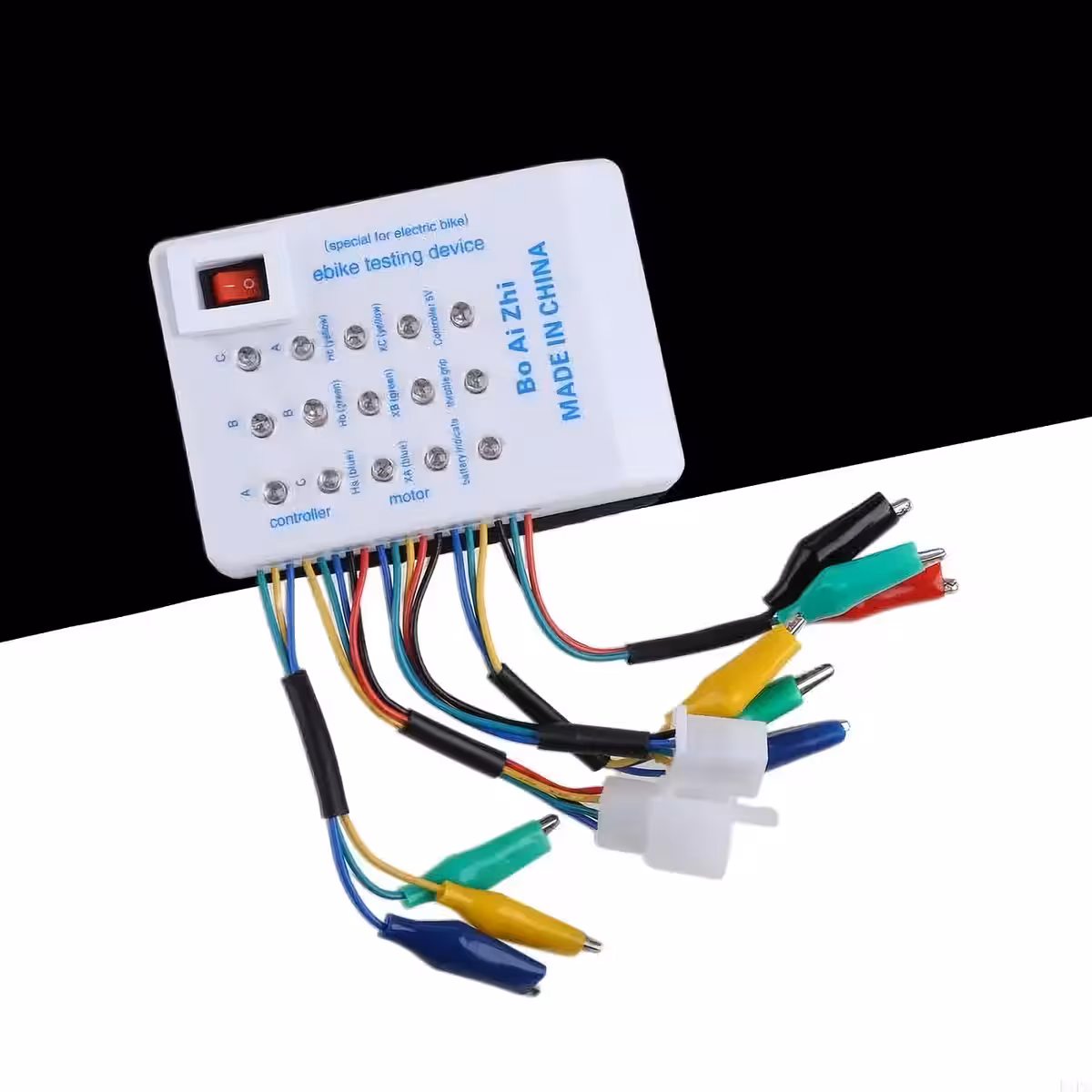

Testiranje kontrolera
- Spojite ručicu gasa na kontroler.
- Spojite fazne i Hall kabele kontrolera na odgovarajuće skupine na testeru.
- Spojite bateriju na kontroler.
- Uključite tester i provjerite svijetli li središnji 5V LED.
- Ako 5V LED ne svijetli, kontroler ne šalje ispravan napon prema Hall senzorima.
- Polako zakrećite ručicu gasa i pratite pale li se i rotiraju li se LED diode odgovarajućim redoslijedom.
Testiranje ručice gasa
- Spojite ručicu gasa na prvu skupinu konektora na testeru.
- Dok je tester uključen, provjerite svijetli li LED ručice zeleno (položaj mirovanja).
- Zakrenite ručicu do kraja — LED mora proći kroz sekvencu: zeleno → isključeno → crveno (puni gas).
- Ako LED ne prati ovu sekvencu, ručica ili kabeli su neispravni.
Sadržaj pakiranja
- 1× Univerzalni tester za brushless motore s Hall senzorima
- Prethodno instalirani konektori označeni bojama
Često postavljana pitanja
Radi li sa svakim brushless motorom?
Radi s brushless motorima opremljenim Hall senzorima, koji se koriste na električnim biciklima i romobilima od 24V do 72V. Motori bez senzora (sensorless) nisu podržani.
Što znači ako LED dioda Hall senzora ne svijetli?
Dotični Hall senzor ili pripadajući kabel je neispravan i potrebno ga je zamijeniti.
Zašto središnji 5V LED ne svijetli pri testiranju kontrolera?
Interni 5V izvor kontrolera je neispravan ili je prekinut crveni ili crni kabel Hall konektora.
LED diode svijetle obrnutim redoslijedom (zdesna nalijevo). Je li to problem?
Da, obrnuti redoslijed ukazuje na neusklađenost između Hall kabela i faza motora ili kontrolera. Problem se rješava promjenom redoslijeda spajanja žica.
Čini se da LED diode faza svijetle istovremeno. Je li to normalno?
Pri većim brzinama rotacije kotača, LED diode mogu djelovati kao da svijetle istovremeno. Važno je da sve svijetle — sekvenca postaje vidljiva ako smanjite brzinu rotacije.
