Trofazni ispravljački most 50A 1200V – stabilan istosmjerni napon, minimalna valovitost, spreman za zahtjevne industrijske primjene
Kada napajate pretvarač (inverter), VFD ili sustav za punjenje baterija, posljednje što želite je nestabilan istosmjerni napon s visokom valovitošću. Ovaj trofazni ispravljački most od 50A / 1200V rješava upravo taj problem — omogućuje potpunu ispravljačku funkciju sve tri AC faze, pružajući čist i predvidljiv DC izlaz. Kompaktan, robustan i spreman za brzu ugradnju.
Napomena: Pri kontinuiranom radu blizu granice od 50A, preporučuje se montaža na dodatni hladnjak ili osiguravanje prisilnog strujanja zraka.
Zašto odabrati ovaj model? (Ključne prednosti):
- 50A / 1200V — stvarna sigurnosna margina — pokriva industrijske primjene srednje snage bez rada na samoj granici komponente, što osigurava dulji vijek trajanja

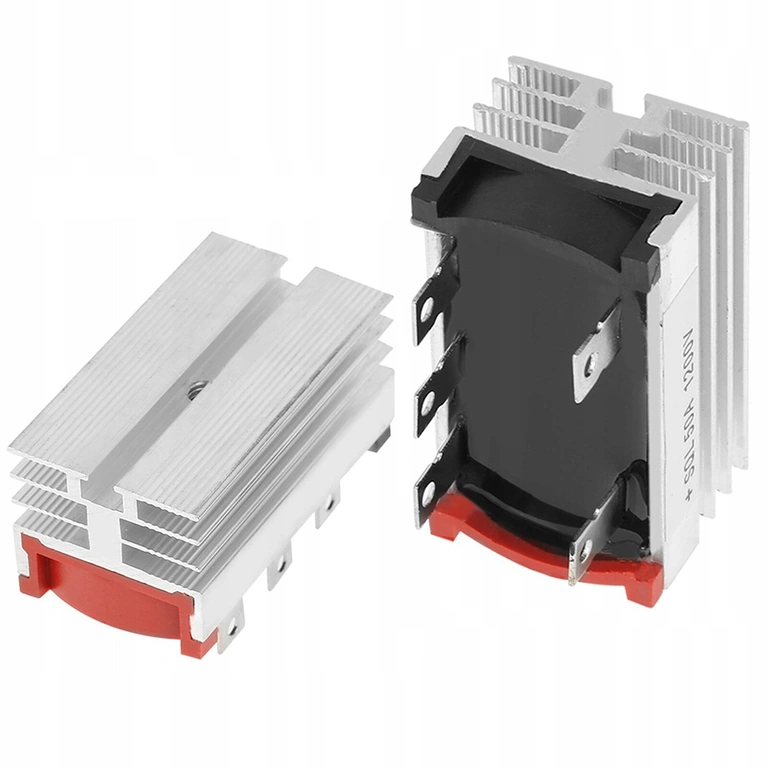

- Aluminijsko kućište s dvostrukom ulogom — pruža mehaničku zaštitu i služi kao pasivni hladnjak; smanjuje radnu temperaturu dioda bez potrebe za dodatnim dijelovima
- Znatno manja valovitost u odnosu na jednofazne mostove — sklop sa 6 dioda istovremeno ispravlja sve 3 faze, rezultirajući puno glađim istosmjernim naponom na izlazu
- Montaža u 5 minuta — otvor od 6 mm omogućuje izravno pričvršćivanje na hladnjak ili upravljačku ploču, bez potrebe za posebnim adapterima
- Dokazana svestranost — idealan za trofazne pretvarače, industrijska napajanja, VFD uređaje, aparate za zavarivanje i fotonaponske sustave sa pohranom energije
Detalji i performanse
Klasični sklop s 6 dioda potpuno ispravlja sve tri faze AC mreže, isporučujući istosmjerni napon s minimalnom valovitošću — spreman za izravnu upotrebu kao ulazni stupanj za dodatne LC ili kapacitivne filtre. Za standardnu trofaznu mrežu od 400V (linijski napon), istosmjerni izlazni napon prije filtriranja iznosi približno 540V DC.

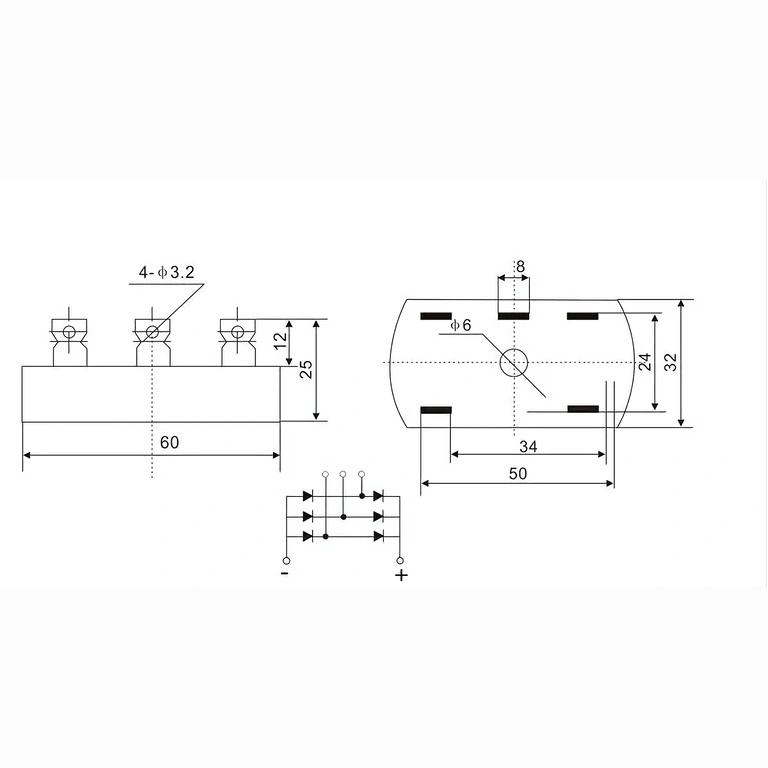

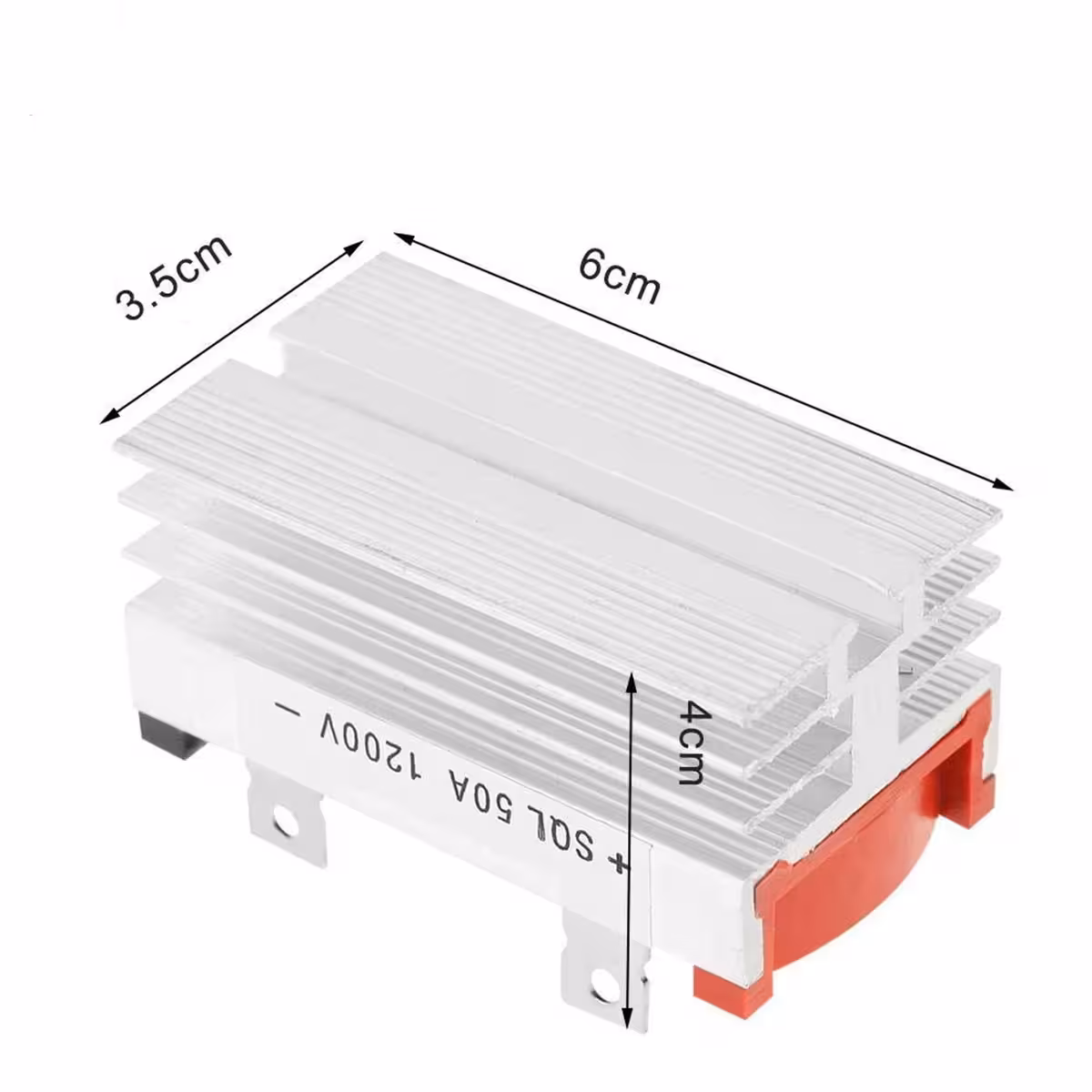

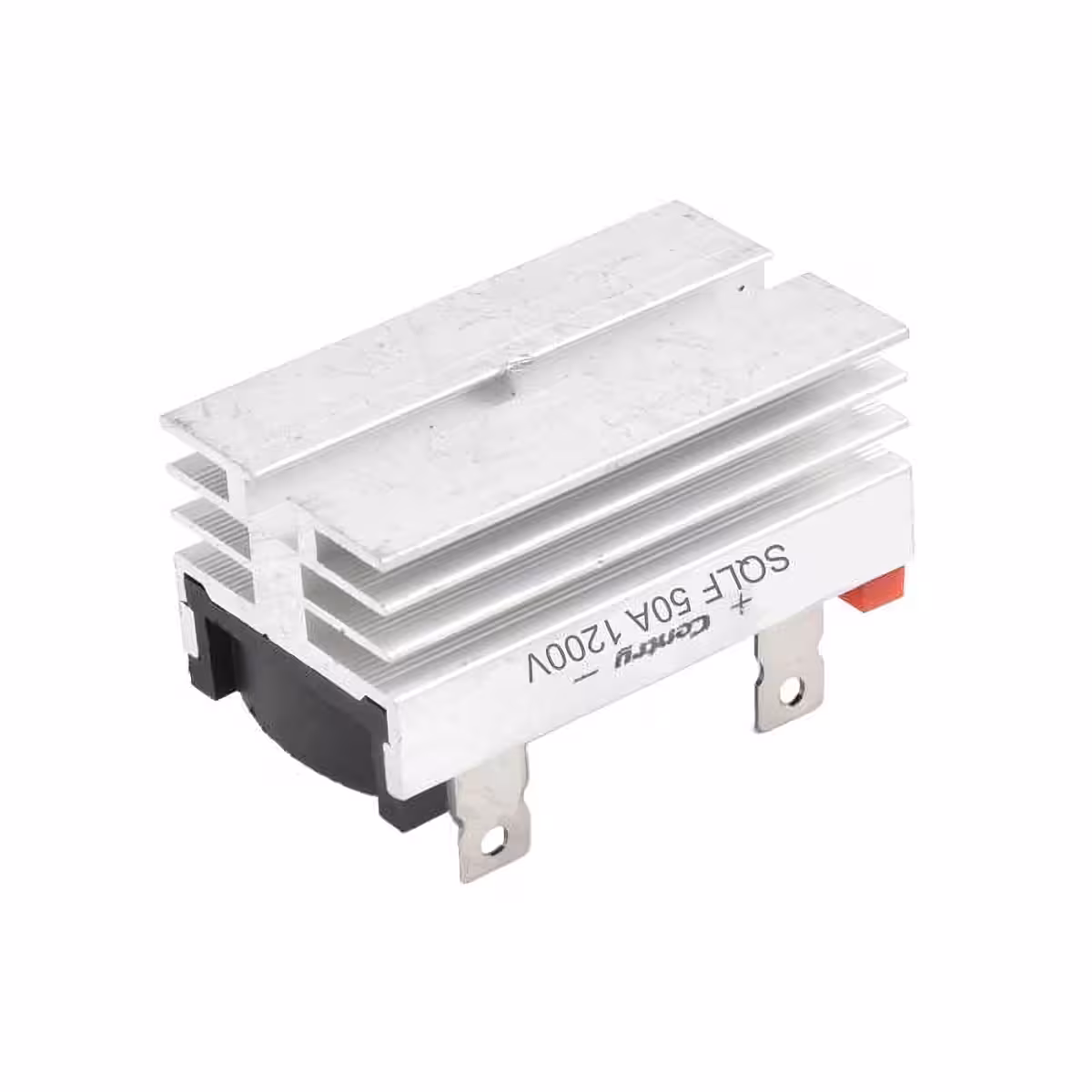

Dimenzije od 60 x 31 mm omogućuju jednostavnu integraciju u razvodne ormare, kompaktna napajanja ili opremu za automatizaciju gdje je prostor ograničen. Aluminijsko kućište nije samo konstrukcijski element — ono aktivno odvodi toplinu generiranu tijekom kontinuiranog rada, čime se produljuje vijek trajanja samih dioda.
| Parametar | Vrijednost / Detalj |
|---|---|
| Maksimalna struja | 50A |
| Maksimalni blokirajući napon | 1200V |
| Tip ispravljanja | Trofazni most (6 dioda) |
| Materijal kućišta | Aluminij (pasivno hlađenje) |
| Boja | Srebrna |
| Dimenzije | 60 x 31 mm (približno) |
| Promjer otvora za montažu | 6 mm (približno) |
| DC izlazni napon (400V AC linijski) | ~540V DC (prije filtriranja) |
| Glavne primjene | Pretvarači, industrijska napajanja, VFD, punjači baterija, solarni sustavi |
Sadržaj pakiranja
- 1 x Trofazni ispravljački most 50A 1200V – aluminijsko kućište
Često postavljana pitanja
Koja je praktična razlika između jednofaznog i trofaznog mosta?
Trofazni most istovremeno ispravlja sve tri AC faze, a ne samo jednu. Konkretan rezultat: istosmjerni izlazni napon s puno manjom valovitošću, što znači stabilnije napajanje za spojenu opremu bez potrebe za masivnim dodatnim filtriranjem.
Trebam li vanjski hladnjak?
Pri strujama ispod 30-35A i povremenom radu, aluminijsko kućište je dovoljno. Kod struja blizu 50A ili dugotrajnog kontinuiranog rada, preporučuje se korištenje vanjskog hladnjaka ili ventilatora kako bi temperatura ostala u sigurnim granicama.
Kako se pravilno spaja ispravljački most?

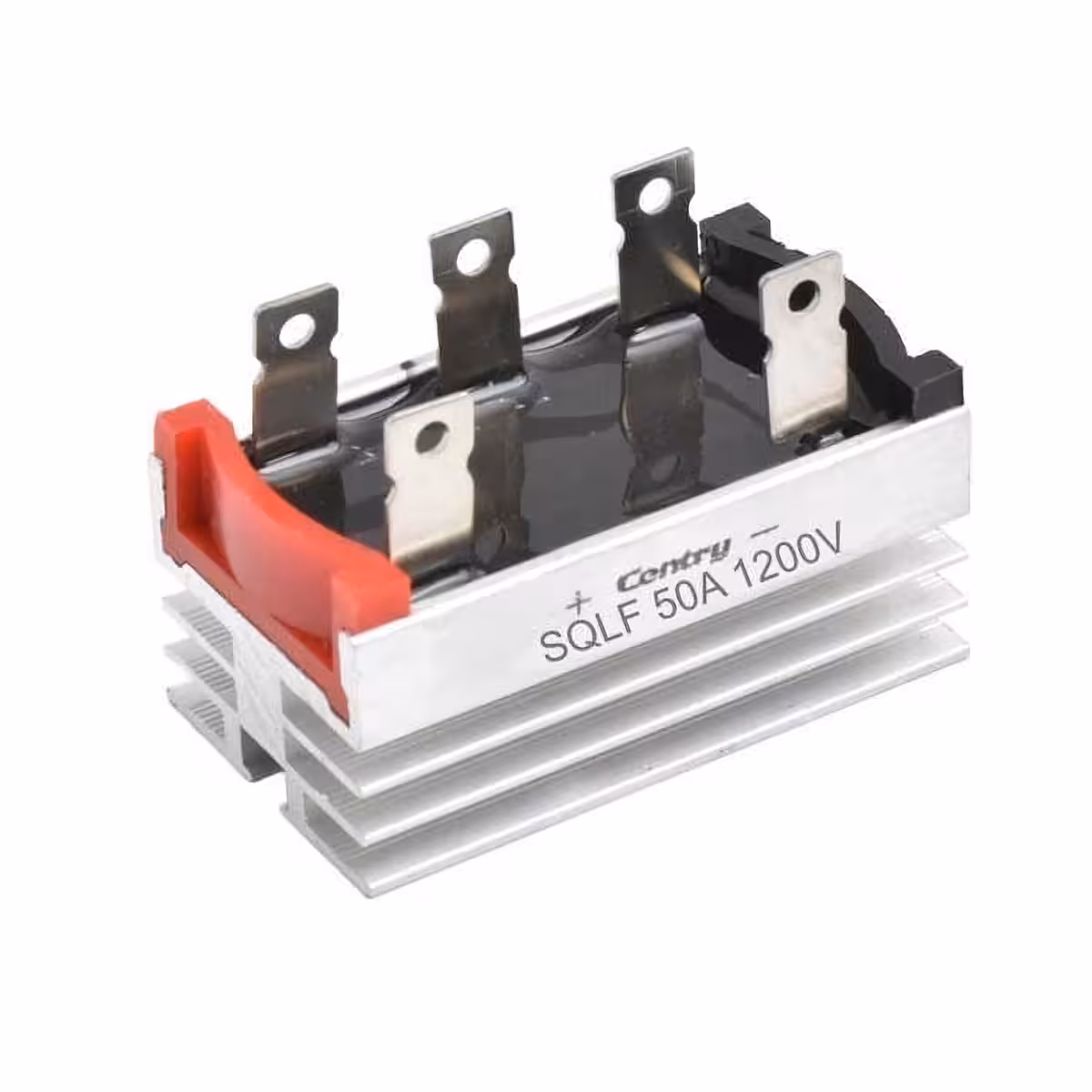

Tri ulazna terminala (A, B, C ili ~) spajaju se na tri faze trofaznog AC izvora. Terminali + i − predstavljaju DC izlaz. Pazite na polaritet na izlazu — zamjena polariteta može oštetiti spojenu opremu.
Radi li u fotonaponskim sustavima s trofaznim pretvaračem?
Da. Kompatibilan je sa solarnim sustavima koji koriste trofazne pretvarače ili DC-DC pretvarače kojima je potreban stupanj ispravljanja napona generiranog iz AC generatora spojenih na solarne panele.
