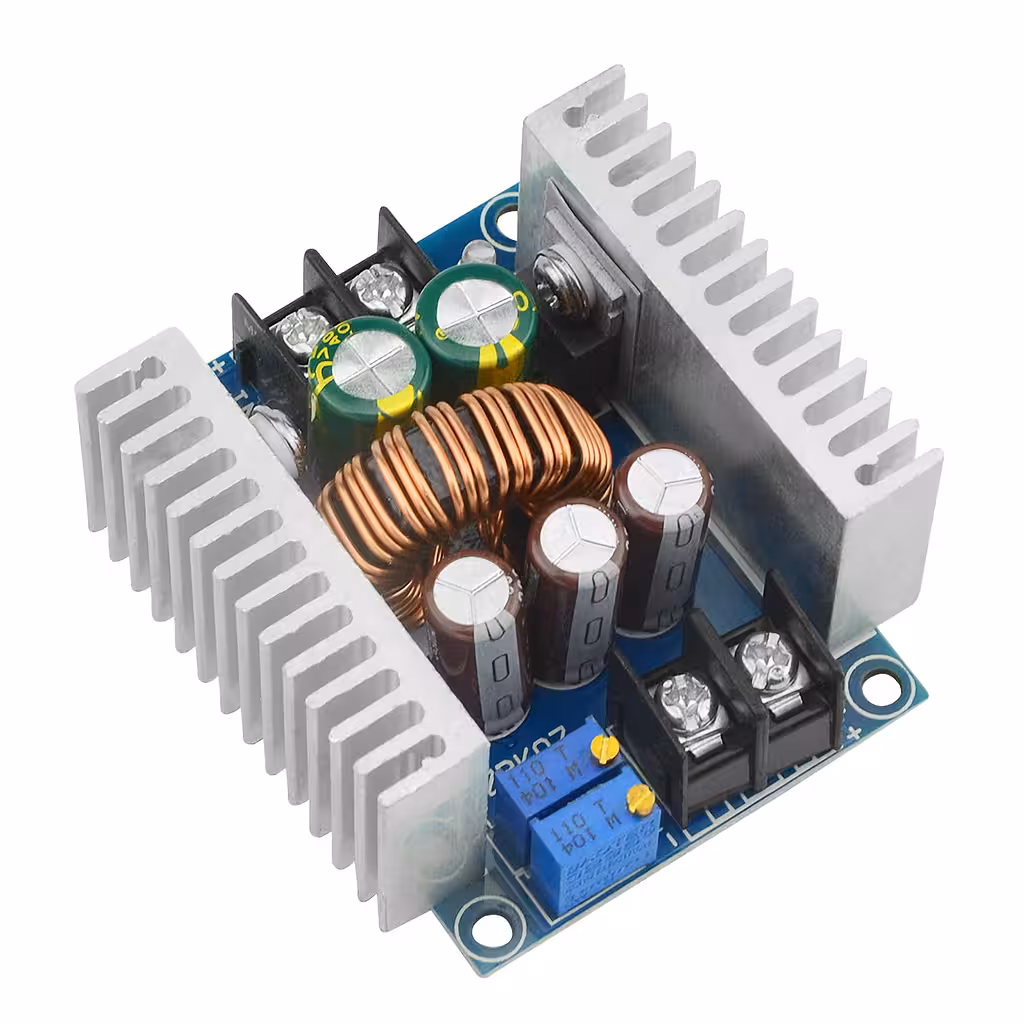

DC-DC Step Down modul 20A 300W CC/CV — Učinkovita pretvorba napona s preciznom regulacijom struje i napona
Trebate li spustiti napon s 24V baterije na 12V, puniti LiPo akumulator ili napajati Raspberry Pi iz auto-punjača? Klasični linearni regulatori pretvaraju razliku napona u čistu toplinu. Ovaj DC-DC step down modul od 20A i 300W obavlja isti posao uz učinkovitost do 96% — praktički sva energija odlazi tamo gdje je potrebna.
Napomena: Maksimalna dopuštena struja je 20A, no za siguran kontinuirani rad preporučuje se ograničenje na ≤15A. Kod velikih razlika između ulaznog i izlaznog napona, smanjite opterećenje i koristite aktivno hlađenje.
Zašto odabrati ovaj model? (Ključne prednosti):
- Stvarna učinkovitost 95–96% — pri 24V→12V/20A disipira manje od 6W topline, za razliku od ~120W kod ekvivalentnog linearnog regulatora
- Dvostruki MOSFET 75V/80A + Low ESR kondenzatori — izlazni ripple ≤50mV, stabilan čak i za osjetljive digitalne sklopove
- Neovisna CV i CC regulacija — odvojeni potenciometri za napon (1.2–36V) i ograničenje struje (0.2–20A), bez međusobnih smetnji
- Automatska zaštita od kratkog spoja — samopovratna nakon uklanjanja kvara, bez potrebe za ručnom intervencijom ili zamjenom osigurača

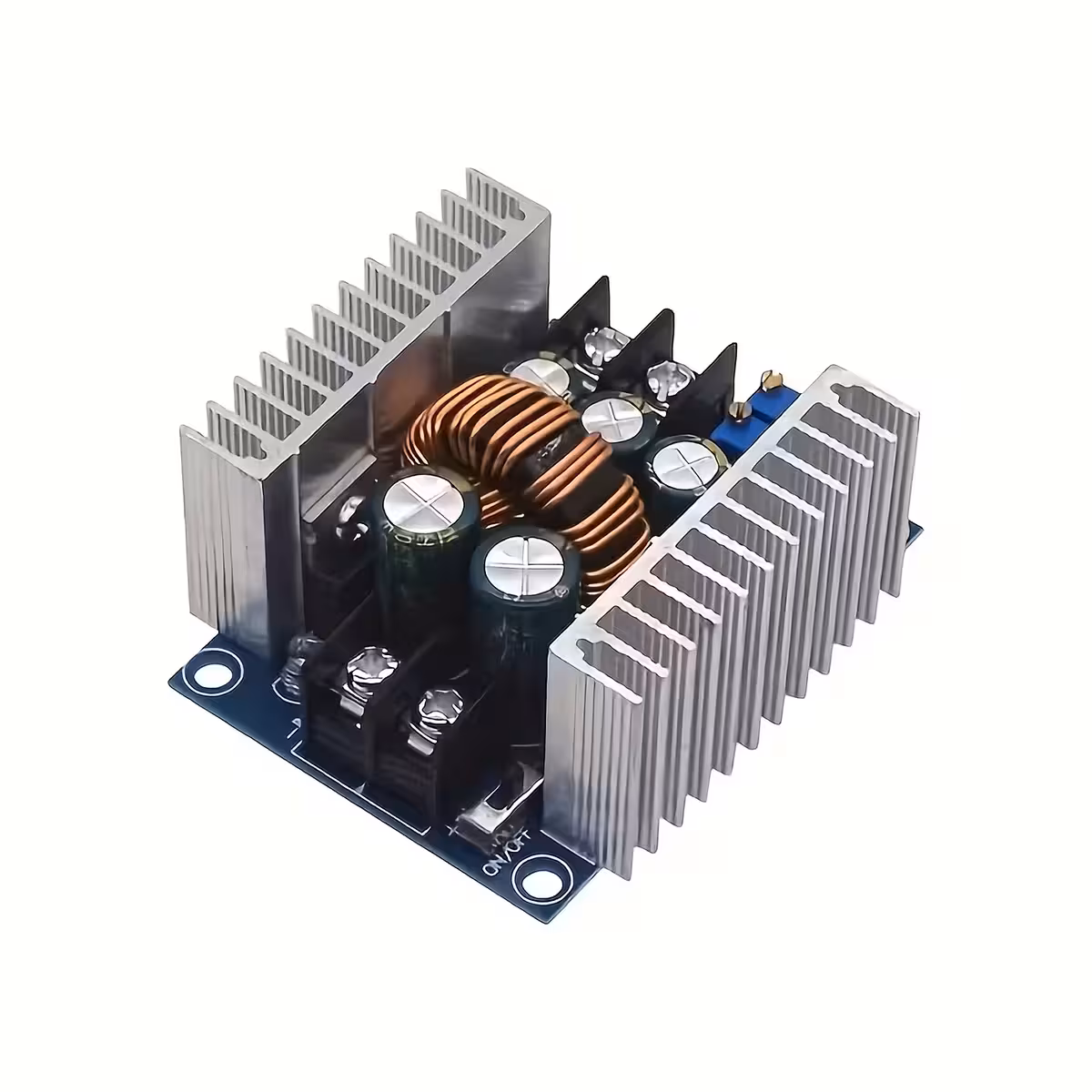

- 30A vijčani terminali i ON/OFF prekidač — brzo i sigurno spajanje bez lemljenja i dodatnih adaptera

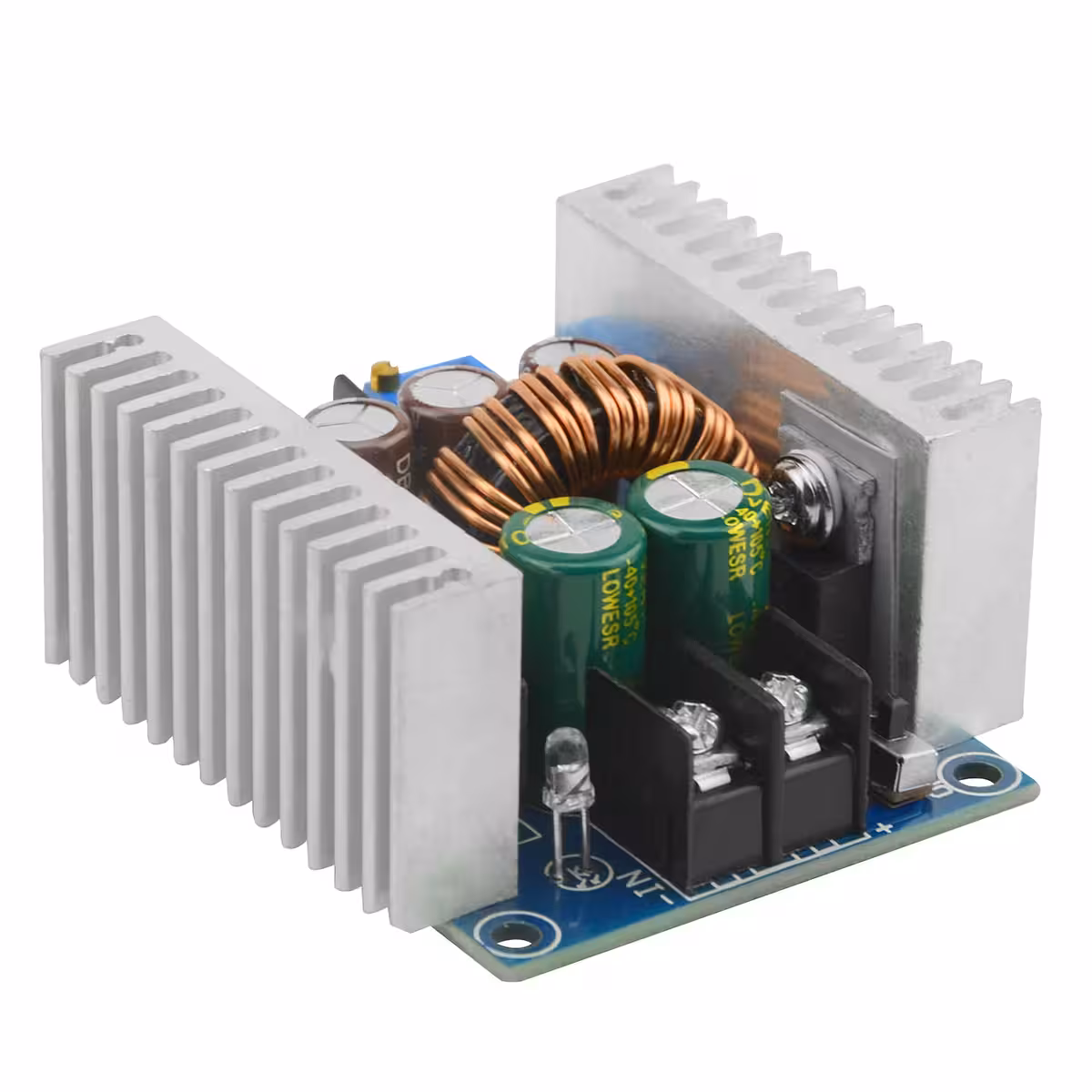

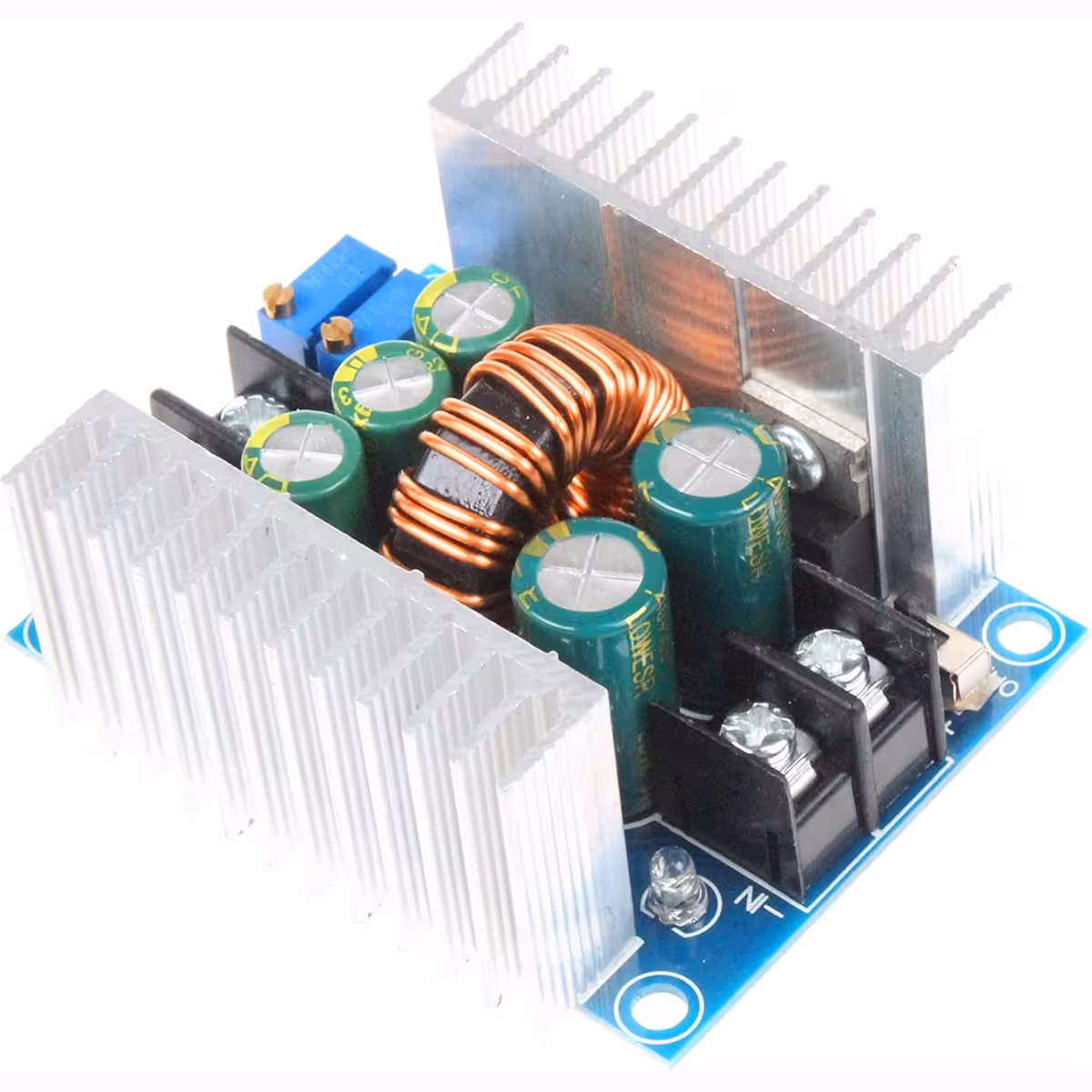

- Integrirani dvostruki hladnjaci — pasivno hlađenje dovoljno do 10–12A; utor kompatibilan s aktivnim ventilatorom za opterećenja iznad 15A
- EN (enable) pin za vanjsku kontrolu — uključivanje/isključivanje putem logičkog signala, idealno za automatizaciju i sustave s mikrokontrolerima
Detalji i performanse

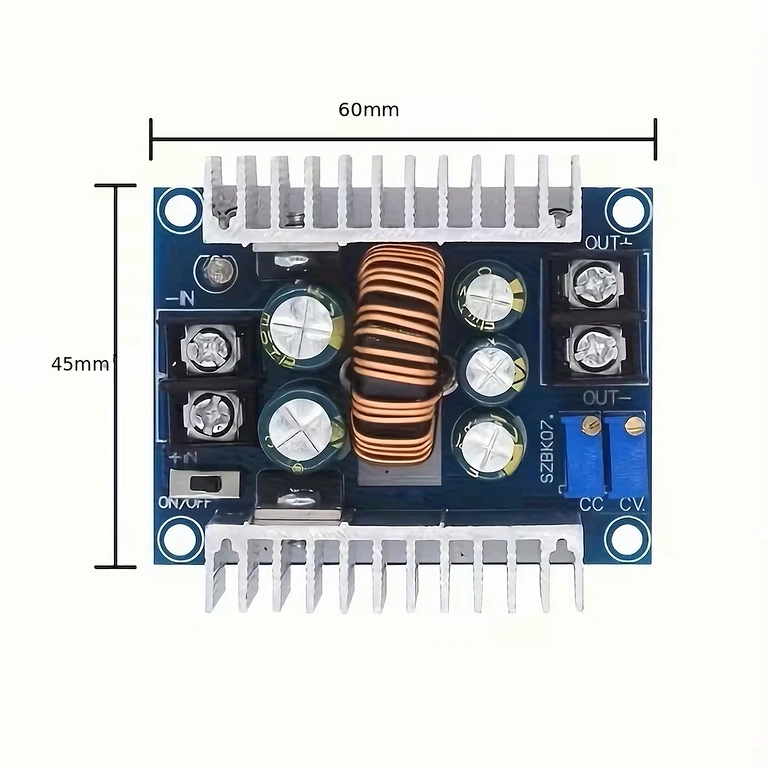

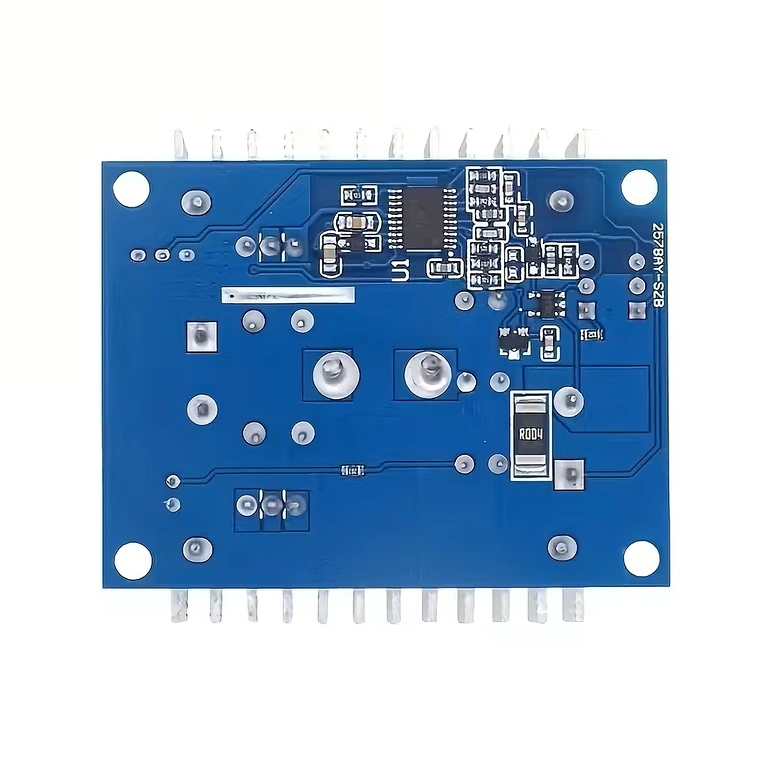

Topologija sinkronog buck pretvarača s dvostrukim MOSFET-om 75V/80A osigurava brzo prebacivanje i minimalne gubitke, bez obzira na opterećenje. Low ESR kondenzatori održavaju izlazni ripple ispod 50mV — dovoljno čisto za Arduino, IoT module ili audio sklopove manje snage. Široki raspon ulaznog napona (6V–40V DC, preporučeno 10–40V) čini ga kompatibilnim s LiPo baterijama, laboratorijskim izvorima napajanja, solarnim panelima te 12V ili 24V auto-sustavima. Dimenzije od 60 × 53 × 27 mm omogućuju jednostavnu ugradnju u kompaktna kućišta bez strukturnih preinaka.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | DC 6V – 40V (preporučeno 10V – 40V) |
| Izlazni napon | DC 1.2V – 36V kontinuirano podesiv (preporučeno <32V) |
| Izlazna struja | Max 20A (preporučeno ≤15A kontinuirano) |
| Maksimalna snaga | 300W |
| Učinkovitost | ~95–96% (24V→12V pri 20A) |
| Izlazni ripple | ≤50mV |
| Ključne komponente | Dvostruki MOSFET 75V/80A, Low ESR kondenzatori |
| Zaštite | Samopovratna od kratkog spoja, CC ograničenje struje, upozorenje na preopterećenje |
| Terminali | Vijčani 30A |
| Kontrola | CV i CC potenciometri, ON/OFF prekidač, EN pin |
| Dimenzije | 60 × 53 × 27 mm |
| Topologija | Sinkroni Buck pretvarač (step down) |
Upute za postavljanje i korištenje

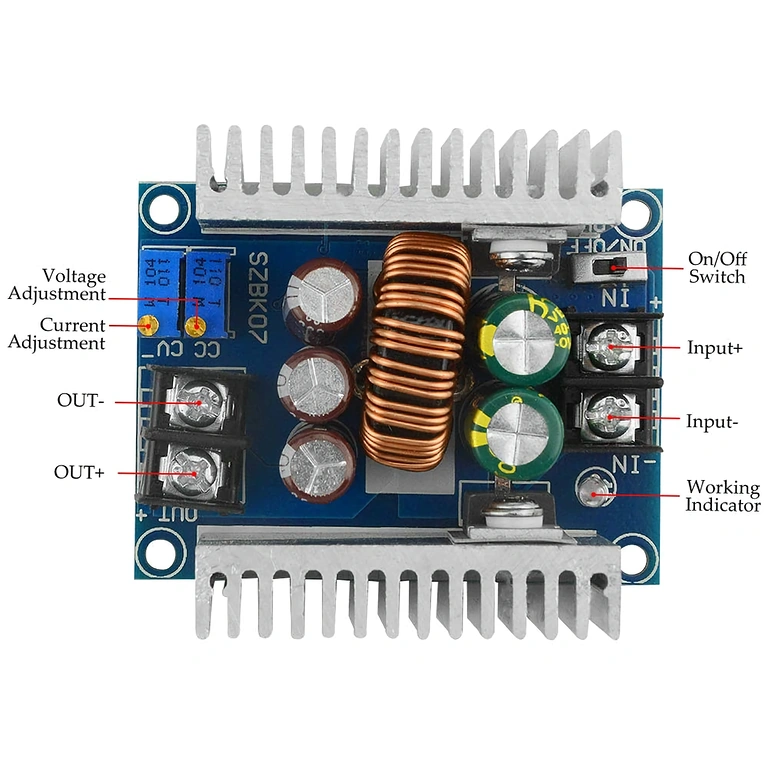

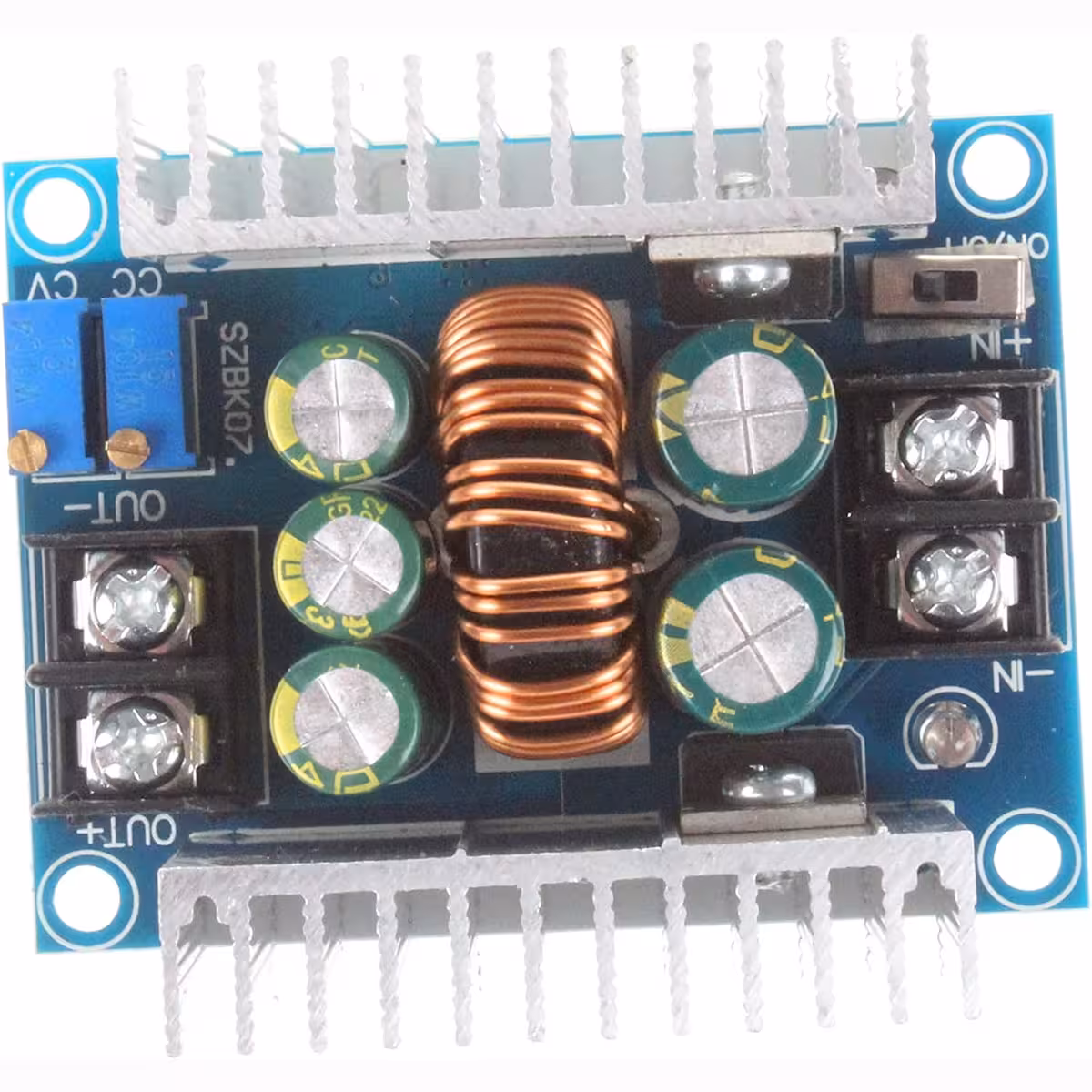

- Spajanje izvora: spojite +IN terminal na pozitivni pol izvora, a -IN na negativni. Ne prekoračujte 40V na ulazu.

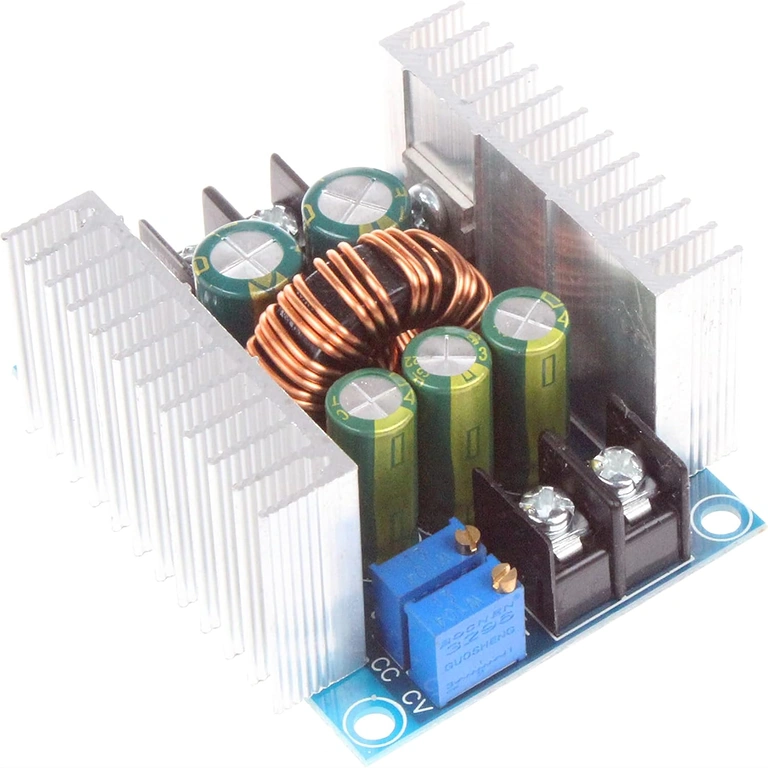

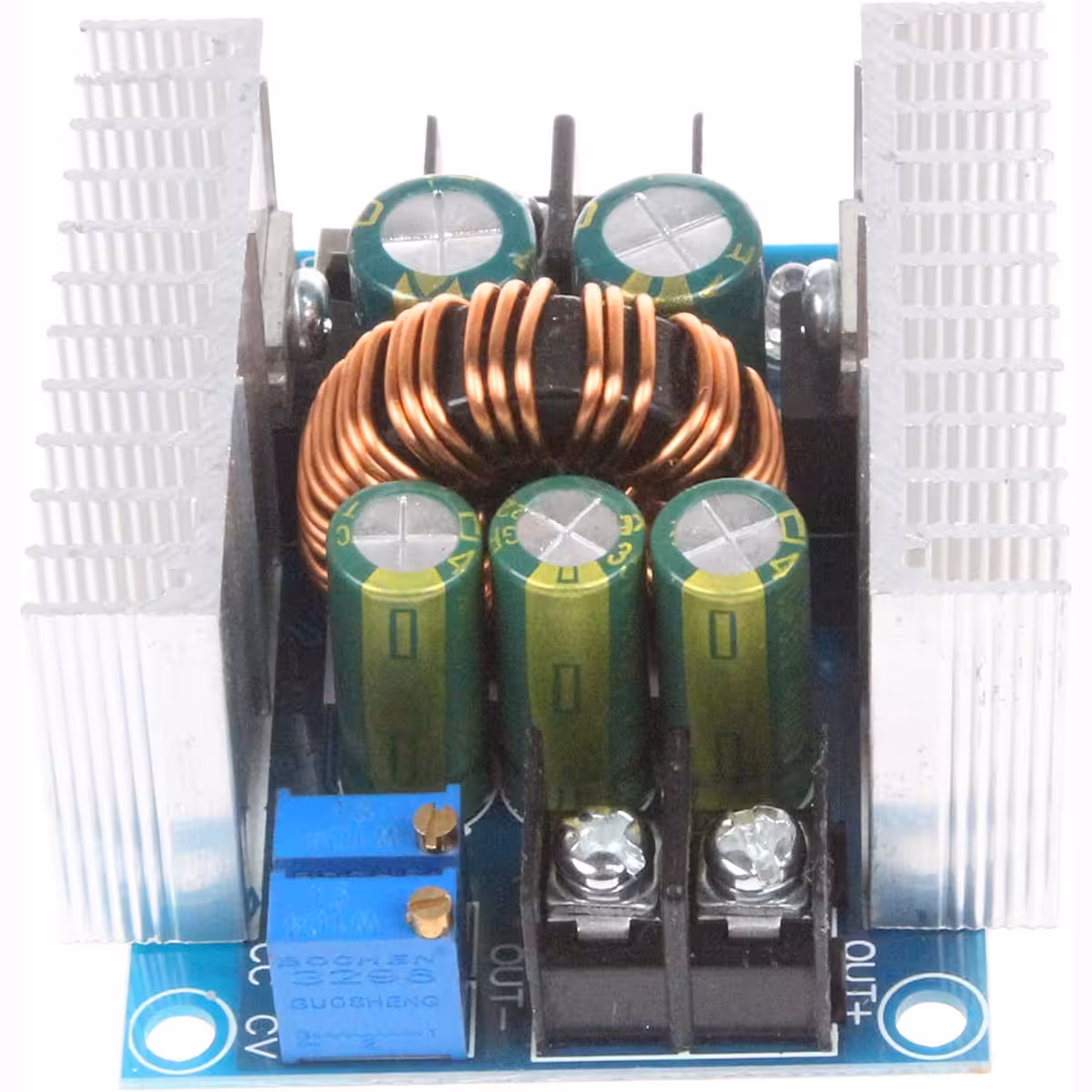

- Postavljanje izlaznog napona (CV): okrećite potenciometar označen s CV za podešavanje napona između 1.2V i 36V. Provjerite voltmetrom prije spajanja trošila.
- Postavljanje ograničenja struje (CC): okrećite potenciometar označen s CC za definiranje maksimalne dopuštene struje (0.2A–20A). Prekoračenje ove vrijednosti aktivira način rada s konstantnom strujom.
- Uključivanje/Isključivanje: koristite ON/OFF prekidač na modulu ili primijenite logički signal na EN pin za vanjsku automatiziranu kontrolu.
- Aktivno hlađenje: kod struja iznad 15A ili velikih razlika između ulaznog i izlaznog napona, montirajte ventilator usmjeren prema hladnjacima i pratite temperaturu.
- Toplinsko opterećenje: za maksimalnu dugovječnost, održavajte opterećenje ispod 80% nazivnog kapaciteta i izbjegavajte kontinuirani rad pri maksimalnoj snazi.
Sadržaj paketa
- 1× DC-DC Step Down modul 20A 300W CC/CV
Često postavljana pitanja
Mogu li koristiti ovaj modul za punjenje LiPo ili Li-Ion baterija?
Da. CC/CV način rada ga čini savršenim za tu namjenu — na CV postavite napon punjenja baterije, a na CC ograničenje struje. Radi s LiPo, Li-Ion i LiFePO4 baterijama, pod uvjetom da poznajete točne parametre vaših baterija.
Je li aktivno hlađenje potrebno u svim situacijama?
Ne. Ispod 10–12A i uz male razlike između ulaznog i izlaznog napona, integrirani hladnjaci su dovoljni. Dodajte ventilator kada prelazite 15A ili kada modul radi kontinuirano pod velikim opterećenjem.
Što se događa ako opterećenje premaši postavljenu granicu struje?
Modul automatski prelazi u CC (konstantna struja) način rada i smanjuje izlazni napon kako bi održao struju na postavljenoj vrijednosti. U slučaju potpunog kratkog spoja, zaštita se aktivira i automatski resetira nakon uklanjanja kvara.
Radi li za napajanje Raspberry Pi ili Arduino ploča iz 12V izvora?
Da, bez problema. Postavite izlaz na 5V ili 3.3V, ripple od ≤50mV je pogodan za razvojne ploče i IoT module, a dostupna struja daleko premašuje potrebe tih uređaja.
