BMS modul 1S 10A – potpuna zaštita za 18650 Li-ion i LiPo baterije u vašim DIY projektima
Izrađujete powerbank, obnavljate staru bateriju ili ugrađujete 18650 ćeliju u prilagođeni uređaj? Bez BMS modula između ćelije i strujnog kruga, kratki spoj ili duboko pražnjenje mogu trajno uništiti vašu bateriju u samo nekoliko sekundi. Ovaj set od 6 BMS modula 1S rješava upravo taj problem – kompaktan je, pouzdan i spreman za brzu ugradnju.
Napomena: Strogo se pridržavajte sheme spajanja. Zamjena polariteta ili nepravilno spajanje može trajno oštetiti modul i bateriju koju štitite.
Zašto odabrati ovaj set? (Ključne prednosti):
- 4 vrste zaštite u jednom modulu — zaštita od prenapona (4.23V), dubokog pražnjenja (2.45V), prekomjerne struje (15A) i kratkog spoja s trenutnim isključivanjem u mikrosekundama.
- Provjereni DW01 + 8205A sklop — koristimo kvalitetne komponente s preciznim tolerancijama, što osigurava stabilnost pragova zaštite tijekom vremena.
- 10A kontinuirano, 12A vršno — idealno za zahtjevnije primjene: male motore, snažnu LED rasvjetu ili bežične module s visokim strujnim skokovima.
- Dimenzije 35 × 7.6 × 2 mm — iznimno kompaktan dizajn koji stane u najuža kućišta; debljina od samo 2 mm čini razliku u minijaturiziranim projektima.
- Set od 6 komada — osigurajte si zalihe za više projekata odjednom ili rezervne dijelove uz uštedu na dostavi.
- Široka kompatibilnost — podržava 18650, 14500, 16340 i LiPo 1S ćelije; modul radi sa svakom 3.7V baterijom, bez obzira na format.
Detalji i performanse
Integrirani krug DW01 kontinuirano nadzire napon ćelije i šalje signal za isključivanje 8205A tranzistorima čim napon pri punjenju prijeđe 4.23V ili pri pražnjenju padne ispod 2.45V. Reakcija na kratki spoj je trenutna — modul ne čeka zagrijavanje, već odmah prekida strujni krug, čime štiti i bateriju i spojeni uređaj. Pri strujama blizu granice od 10A kontinuirano, preporučujemo osigurati minimalnu ventilaciju unutar kućišta kako bi temperatura ostala u normalnim granicama.
| Parametar | Vrijednost / Detalj |
|---|---|
| Konfiguracija ćelija | 1S (jedna ćelija) |
| Nazivni napon baterije | 3.7V (Li-ion / LiPo) |
| Nazivna radna struja | 10A |
| Maksimalna struja (vršna) | 12A |
| Prag detekcije prekomjerne struje | 15A |
| Zaštita od prenapona | 4.23V ±0.05V |
| Zaštita od dubokog pražnjenja | 2.45V ±0.1V |
| Zaštita od kratkog spoja | Da (trenutno isključivanje) |

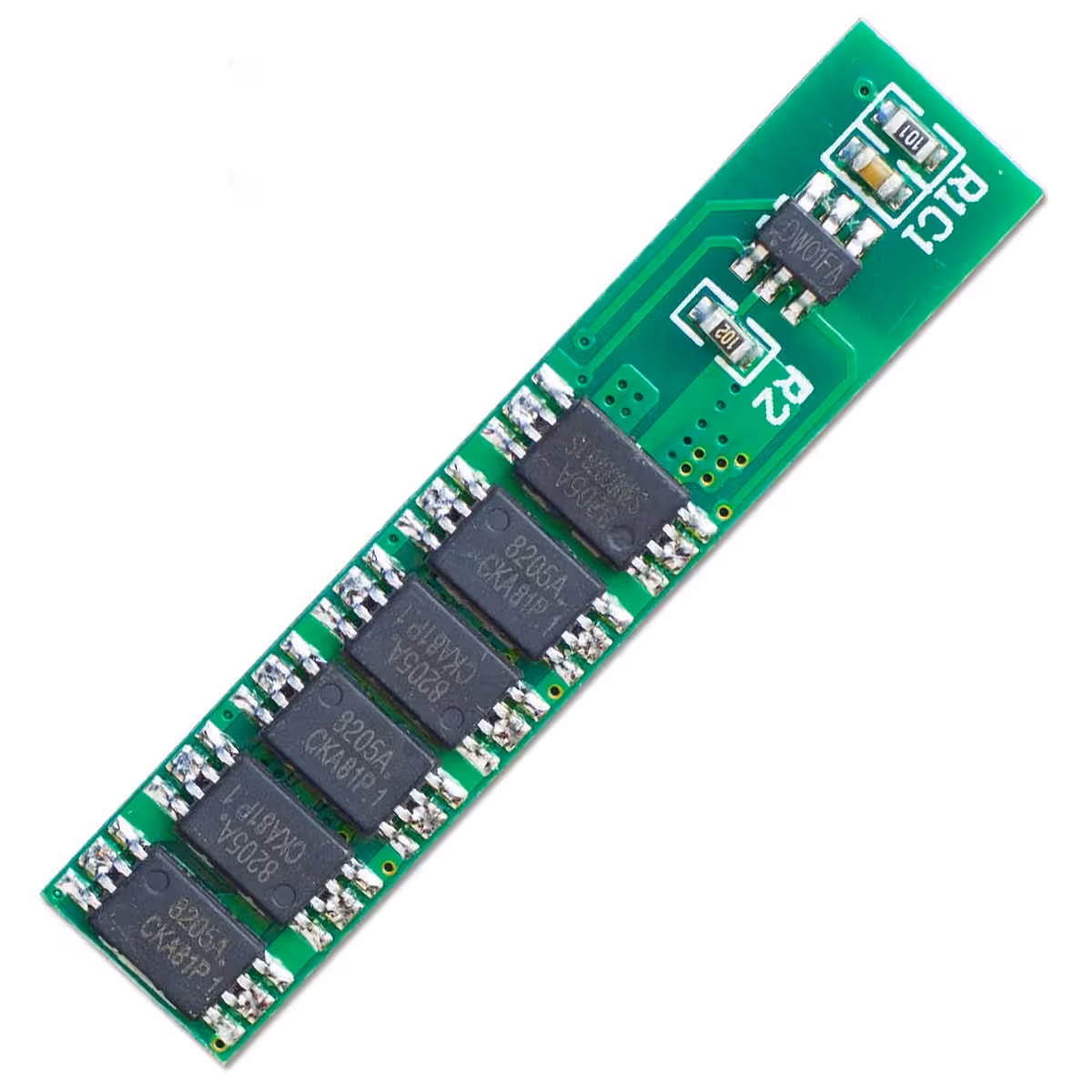

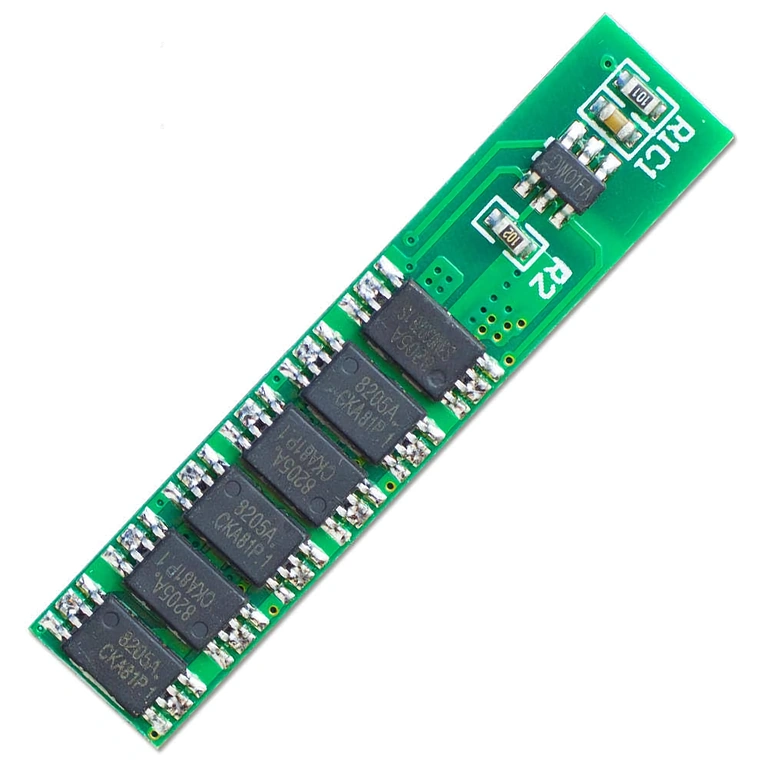

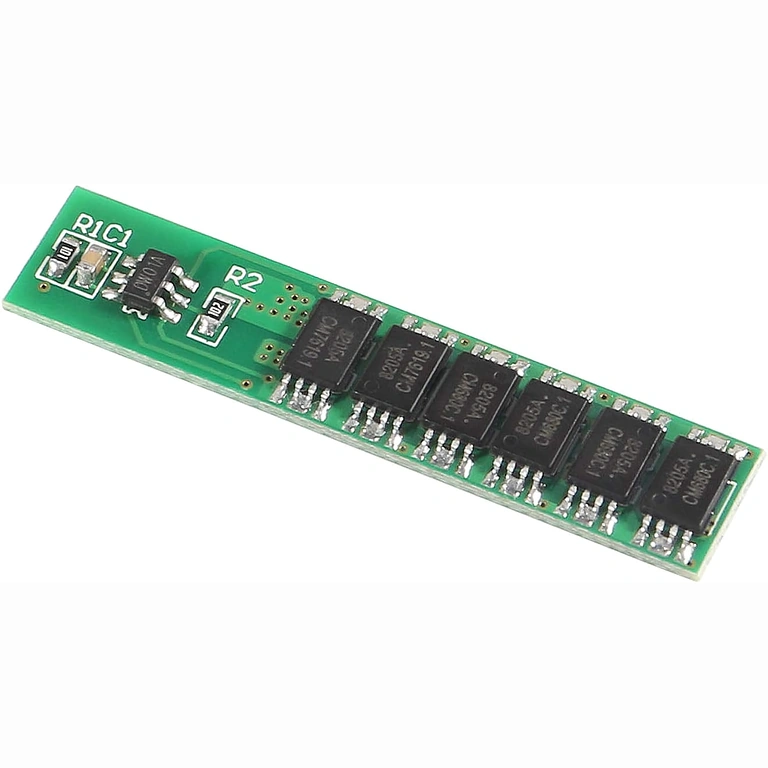

| Integrirani krug | DW01 + 8205A |

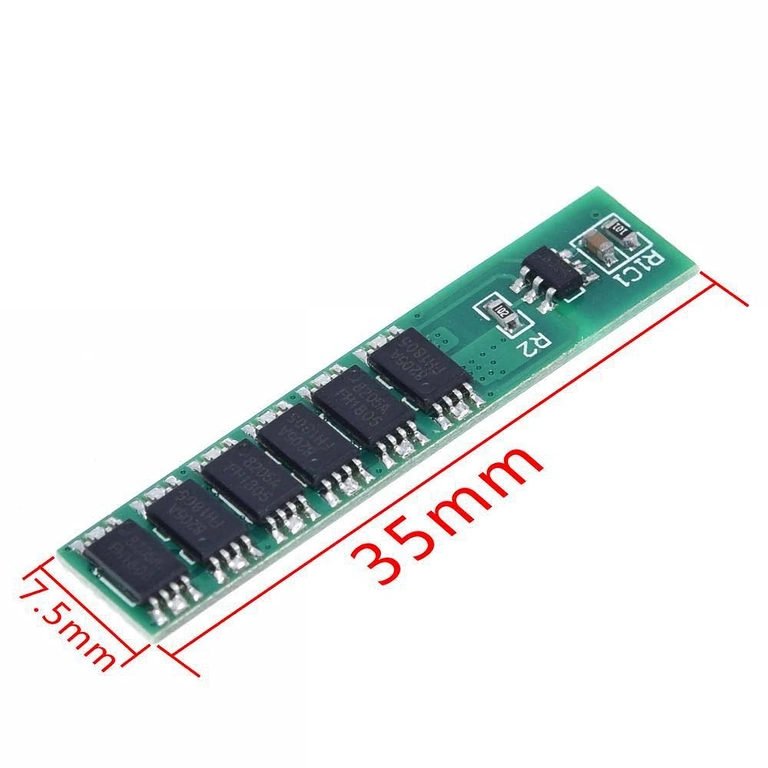

| Dimenzije modula | 35 × 7.6 × 2 mm |

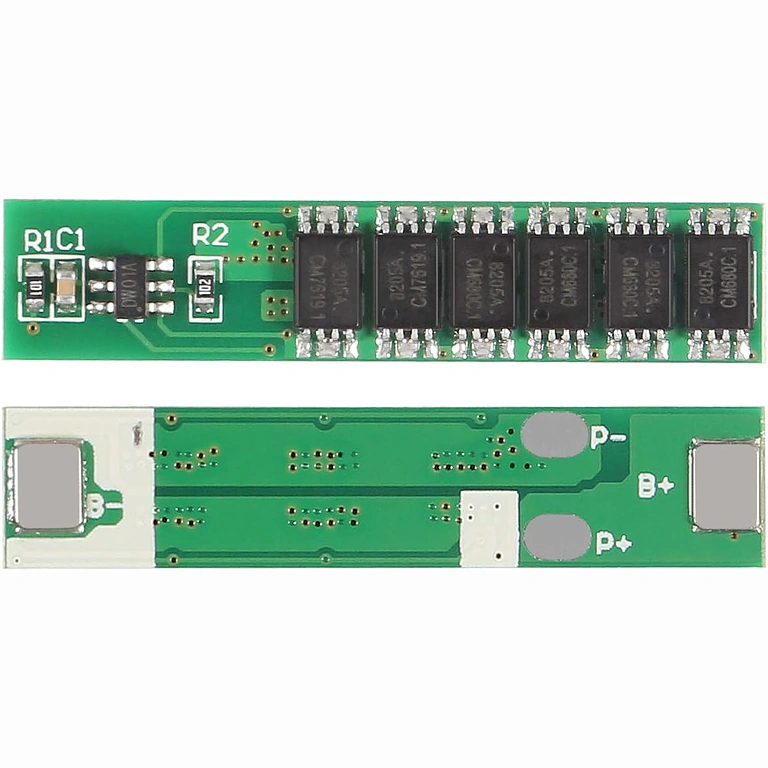

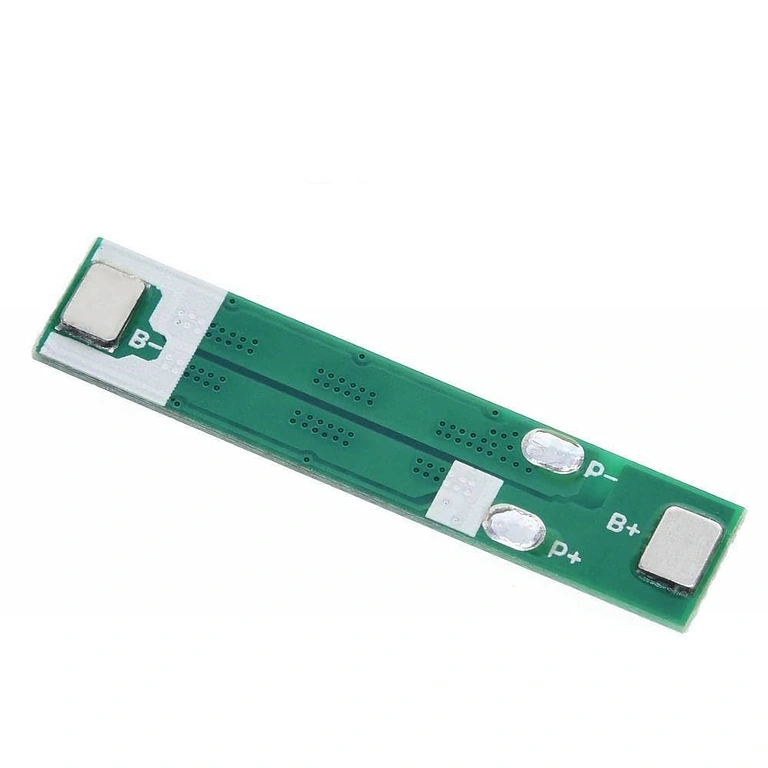

| Priključci | B+ (bat+), B- (bat-), P+ (izlaz+), P- (izlaz-) |
| Kompatibilnost | 18650, 14500, 16340, LiPo 1S |
| Količina u setu | 6 modula |

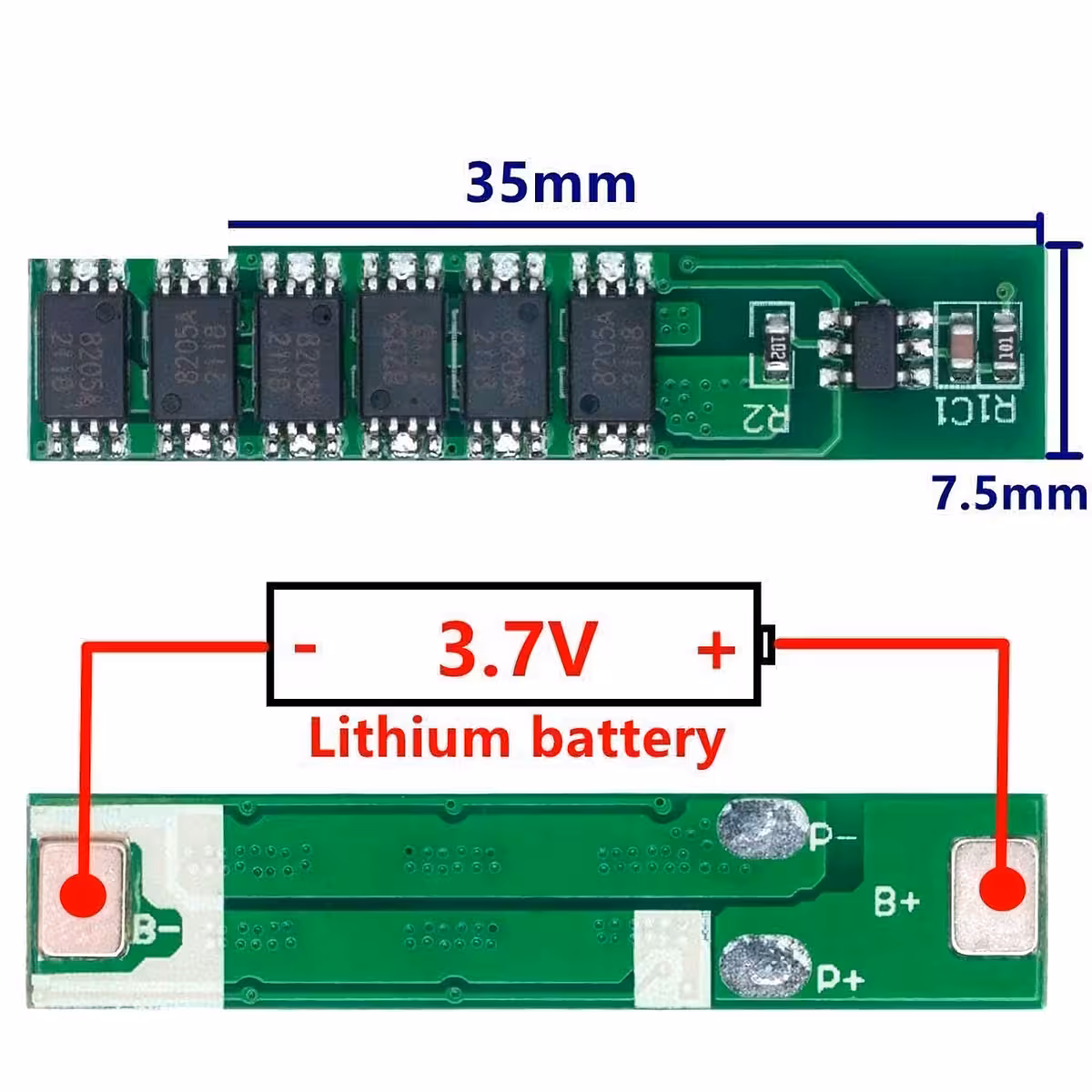

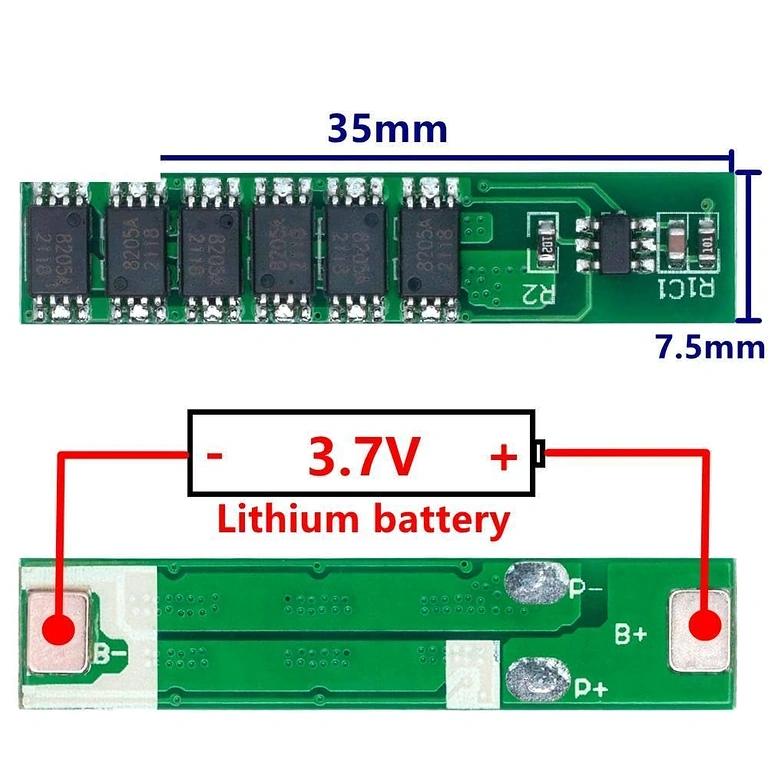

Upute za spajanje i korištenje
- Spojite B+ na pozitivni pol Li-ion ili LiPo ćelije.
- Spojite B- na negativni pol ćelije.
- Spojite P+ na pozitivnu žicu trošila ili punjača (pozitivni izlaz).
- Spojite P- na negativnu žicu trošila ili punjača (negativni izlaz).
- Provjerite polaritet prije spajanja na napajanje — zamjena kontakata trajno uništava modul.
- Ne prekoračujte 10A pri kontinuiranom radu kako biste izbjegli pregrijavanje.
Sadržaj pakiranja
- 6 × BMS modul 1S 18650 3.7V 10A s potpunom zaštitom (DW01 + 8205A)
Često postavljana pitanja
Radi li s bilo kojom 18650 Li-ion ćelijom, uključujući one velikog kapaciteta (3000–3500 mAh)?
Da. Modul štiti svaku ćeliju nazivnog napona 3.7V u 1S konfiguraciji, bez obzira na kapacitet. Radi jednako dobro s 18650, 14500, 16340 ili LiPo 1S baterijama.
Mogu li istovremeno puniti i prazniti bateriju preko istog modula?
Modul koristi zajednički priključak (P+/P-) za obje operacije. Istovremeno spajanje punjača i trošila se ne preporučuje bez vanjskog kruga za odvajanje, jer može doći do nepredvidivog ponašanja zaštitnih funkcija.
Kako resetirati modul nakon što se aktivirala zaštita od kratkog spoja?
Uklonite uzrok kratkog spoja, a zatim ponovno spojite punjač ili nakratko odspojite i ponovno spojite bateriju. Modul će se automatski vratiti u normalno radno stanje.
Trebam li hladnjak ako modul koristim na 8–9A kontinuirano?
Pri strujama ispod 10A i uz minimalnu ventilaciju kućišta, hladnjak nije potreban. Ako radite blizu maksimalne granice u toplim uvjetima ili potpuno zatvorenim kućištima, osigurajte protok zraka — čak i pasivni — kako bi temperatura ostala u sigurnim granicama.
