XL6009 DC-DC Boost Converter Step-Up – 5 modula s 4A i 94% učinkovitosti za vrhunske projekte
Imate izvor od 5V, a treba vam 12V? Ili želite napajati LED traku iz baterije od 3,7V? Upravo za te situacije služi XL6009 boost step-up konverter. Ovaj set od 5 komada osigurava vam dovoljnu zalihu za više projekata, bez potrebe za pojedinačnim naručivanjem.
Napomena: Izlazni napon mora uvijek biti veći od ulaznog napona. Ovo je step-up (boost) konverter, a ne step-down (buck) tip.
Zašto odabrati ovaj set? (Ključne prednosti):
- Set od 5 komada po povoljnoj cijeni — idealna zaliha za više projekata ili rezervu, bez ponovljenih narudžbi
- Izlazna struja 4A — čak 33% više od klasičnog LM2577 (3A), dovoljno za DC motore, LED trake ili punjenje baterija
- Učinkovitost do 94% — minimalni gubici energije, modul ostaje hladan čak i pri srednjim opterećenjima
- Frekvencija prebacivanja 400KHz — gotovo 8 puta viša od LM2577 (~52KHz), što rezultira manjim valovitošću (ripple) od ~50mV i kompaktnijim pasivnim komponentama
- Precizna regulacija ±0,5% — izlazni napon ostaje stabilan čak i uz nagle promjene potrošnje struje
- Potrošnja u praznom hodu samo 18mA — učinkovit rad u aplikacijama na baterije, bez nepotrebnog pražnjenja
- Radna temperatura -40°C ~ +85°C — pouzdan rad u industrijskim uvjetima, na otvorenom ili u zatvorenim kućištima bez aktivnog hlađenja
Detalji i performanse

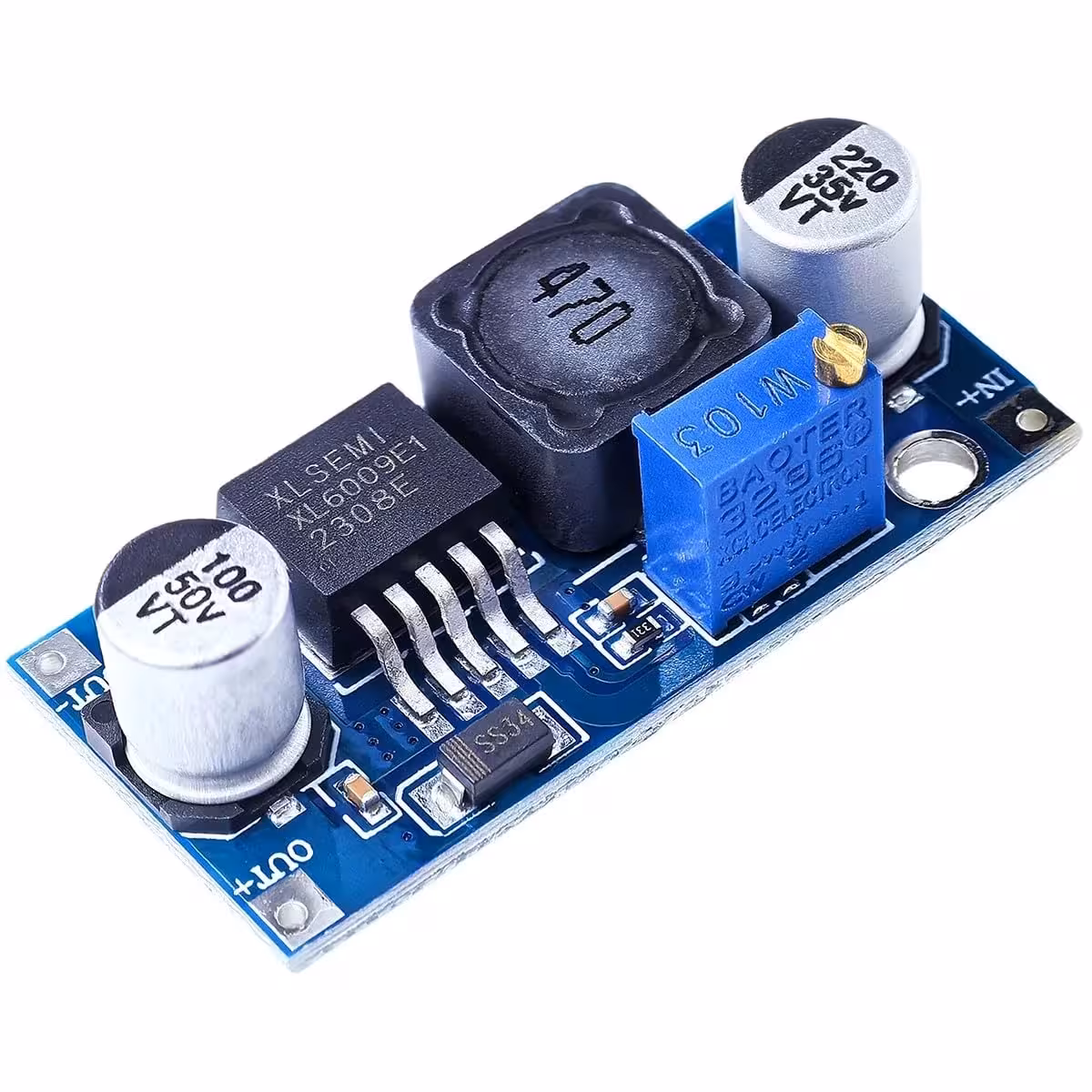

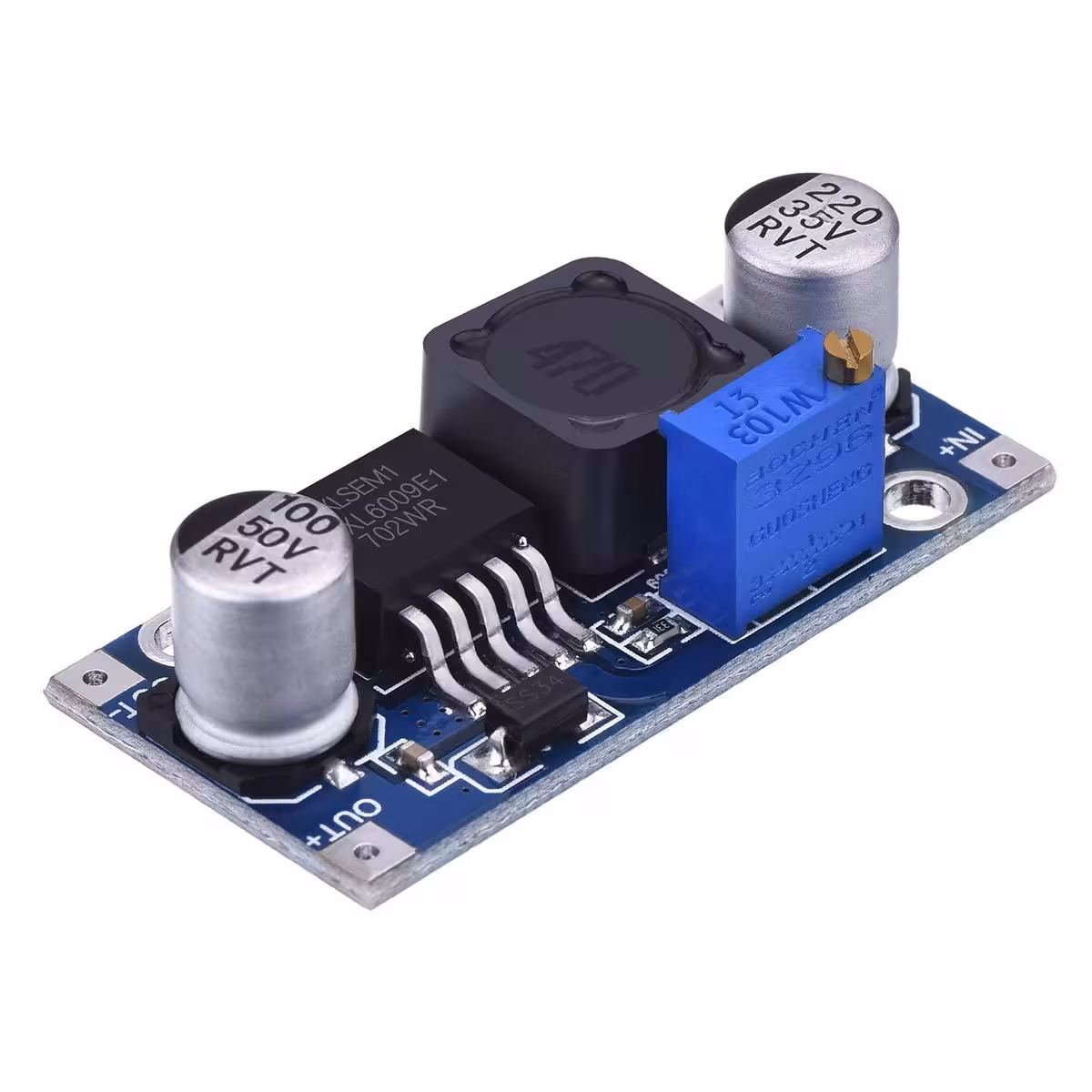

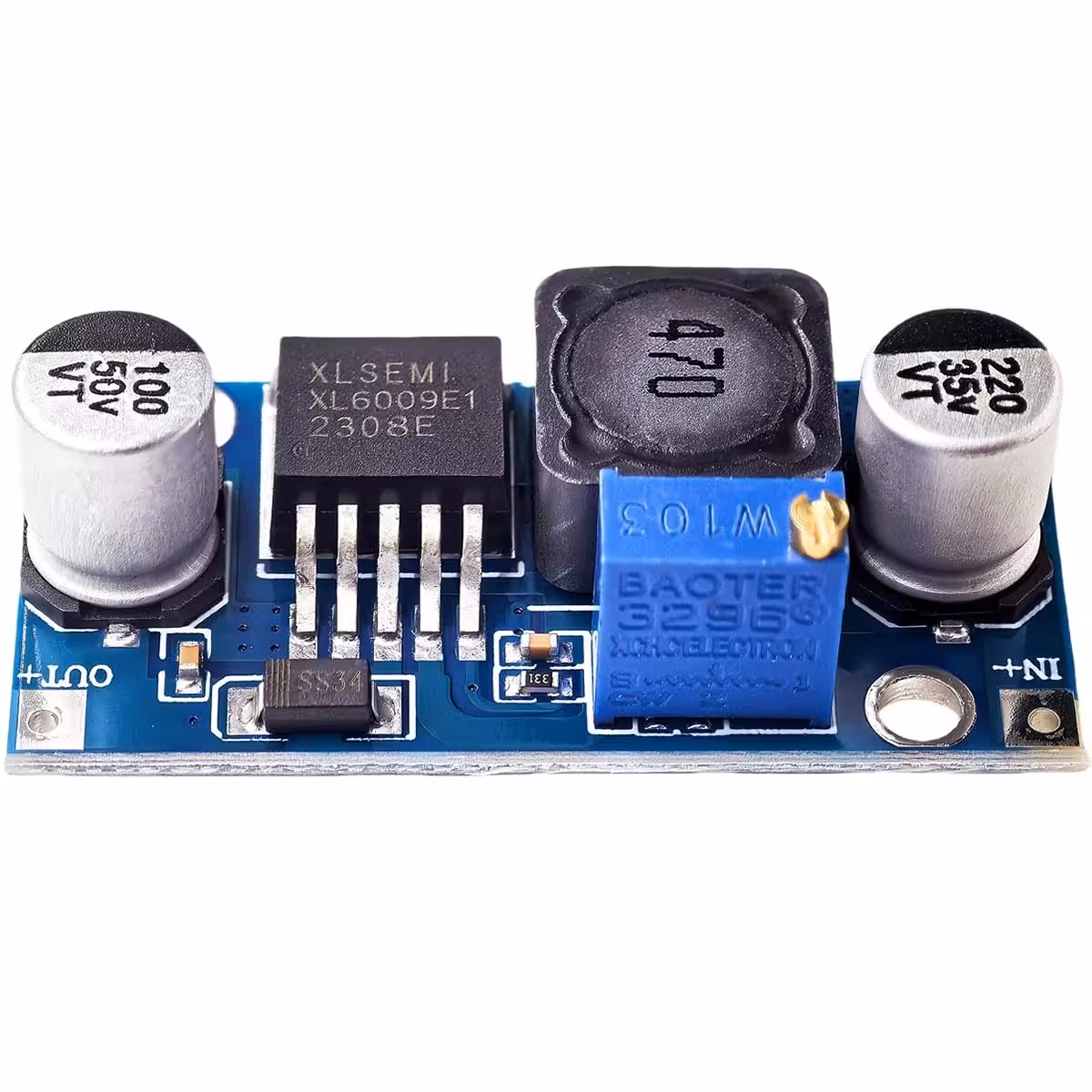

Srce modula je integrirani krug XL6009 koji radi na 400KHz — dovoljno visokoj frekvenciji za održavanje izlazne valovitosti (ripple) na oko 50mV u normalnim uvjetima. To znači čišći napon u odnosu na starije generacije, bez potrebe za dodatnim vanjskim filtriranjem. Podešavanje se vrši putem višestrukog potenciometra integriranog izravno na modul — uz nekoliko okretaja postižete točno željeni napon, koji možete provjeriti multimetrom. Kondenzator od 0,1µF na izlazu prigušuje visokofrekventni šum prije nego što stigne do trošila.

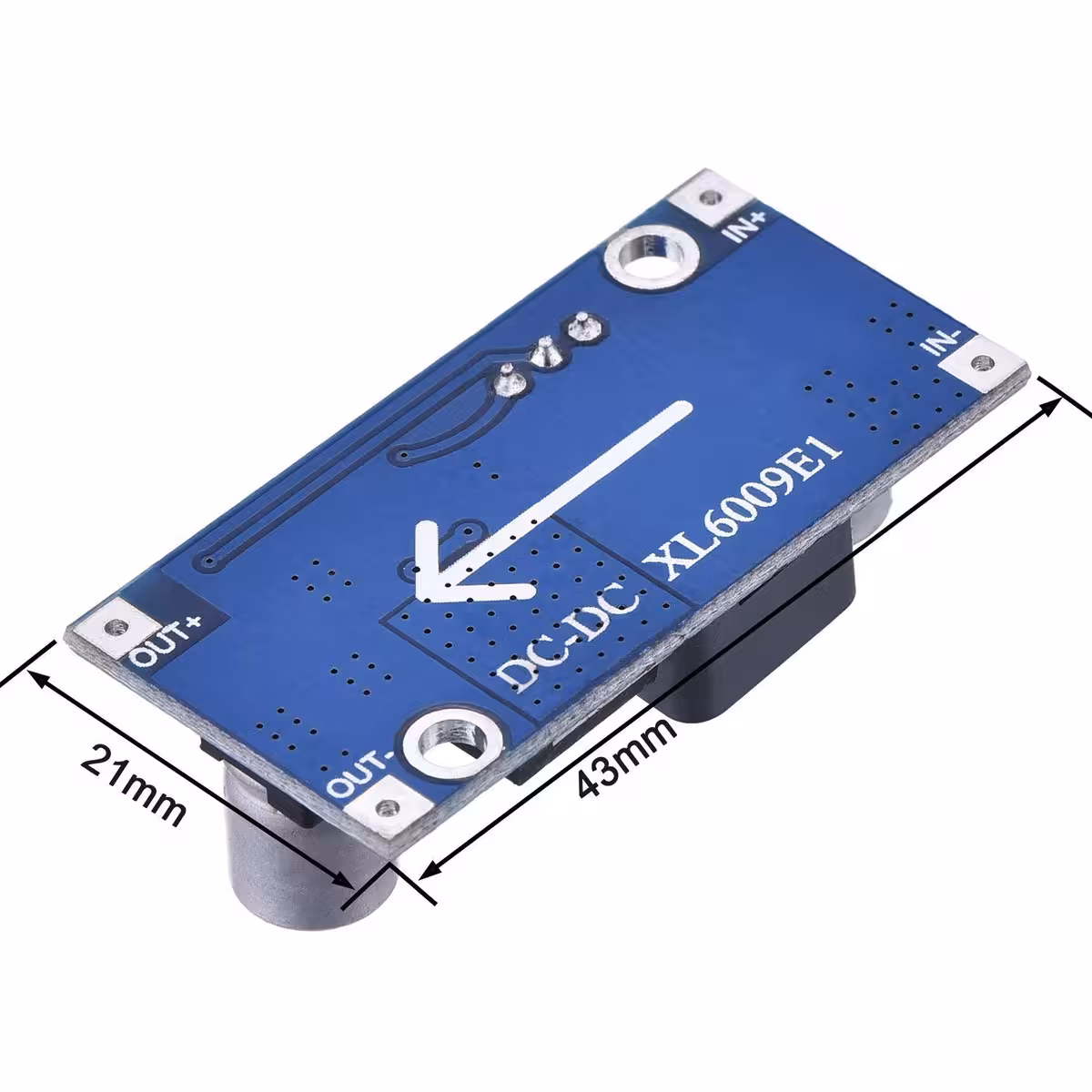

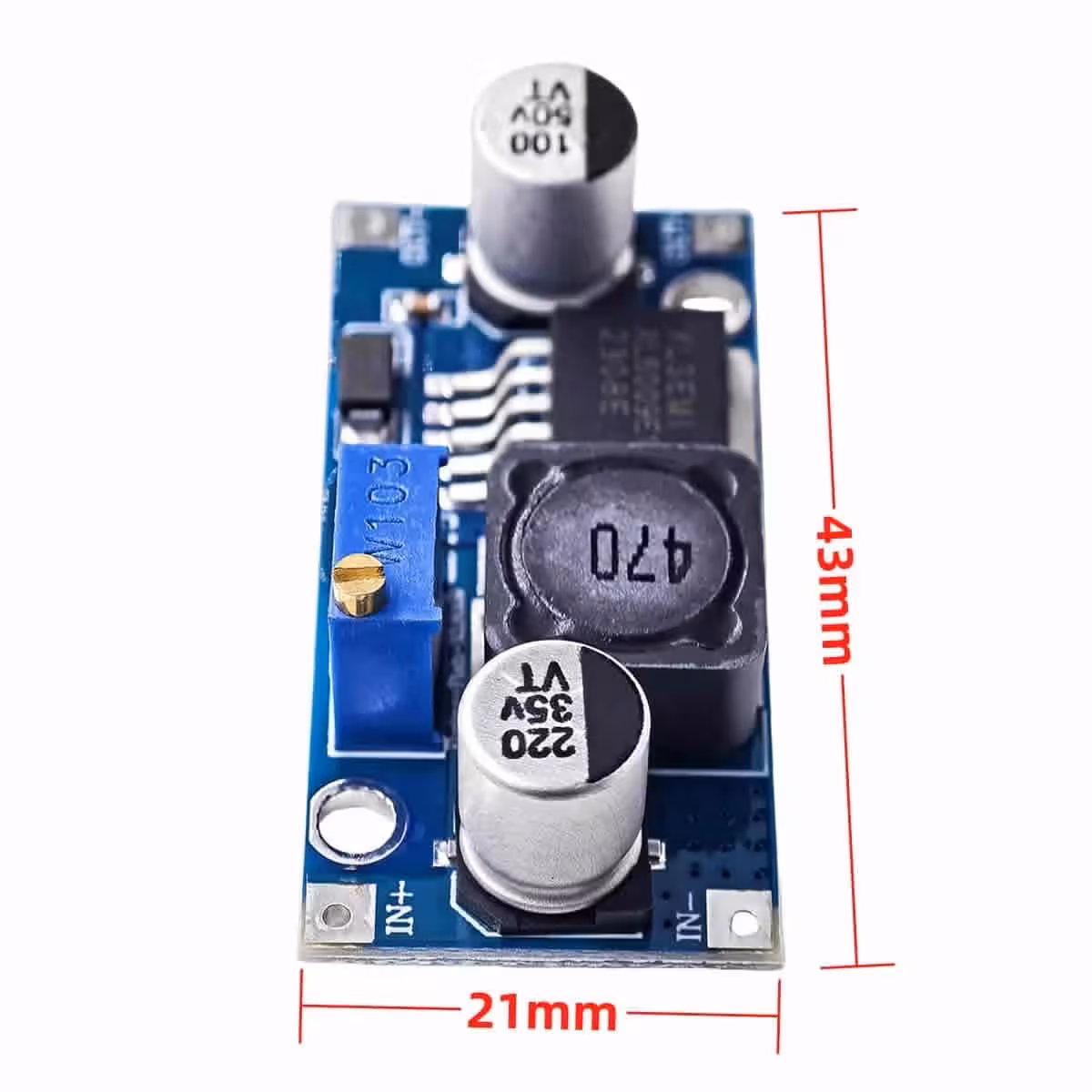

| Parametar | Vrijednost / Detalj |
|---|---|
| Količina u setu | 5 komada |
| Ulazni napon | 3V – 32V (preporučeno 5V – 32V) |
| Izlazni napon | 5V – 35V (podesiv) |
| Maksimalna izlazna struja | 4A |
| Učinkovitost pretvorbe | do 94% |
| Frekvencija prebacivanja | 400KHz |
| Regulacija napona | ±0,5% |
| Regulacija opterećenja | ±0,5% |
| Izlazna valovitost | ≈50mV (ovisno o opterećenju) |
| Potrošnja u praznom hodu | 18mA (5V ulaz, 8V izlaz) |
| Filtriranje šuma | Integrirani kondenzator 0,1µF |
| Radna temperatura | -40°C ~ +85°C |
| Tip konvertera | DC-DC Step-Up (Boost) |
Upute za korištenje

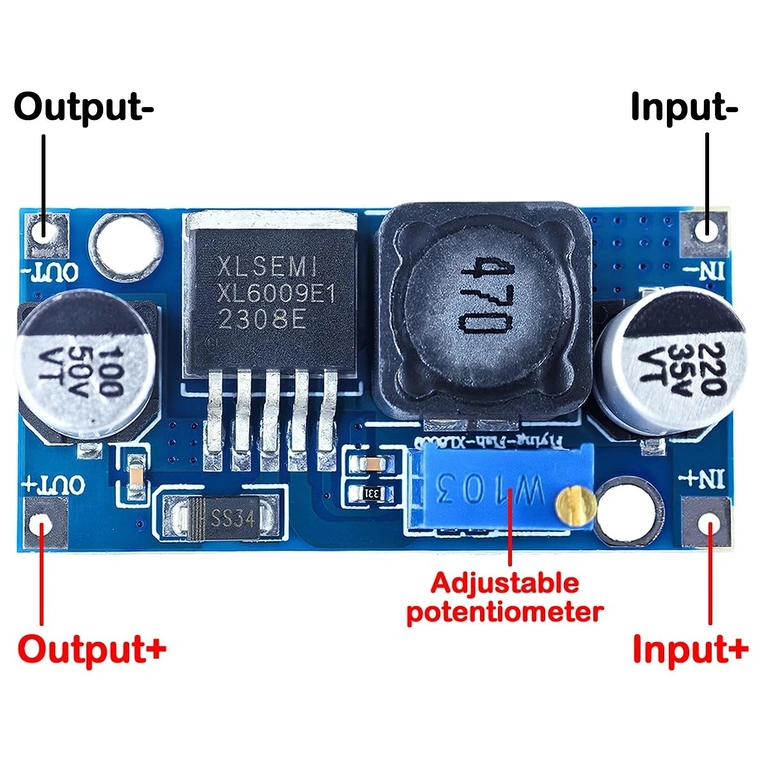

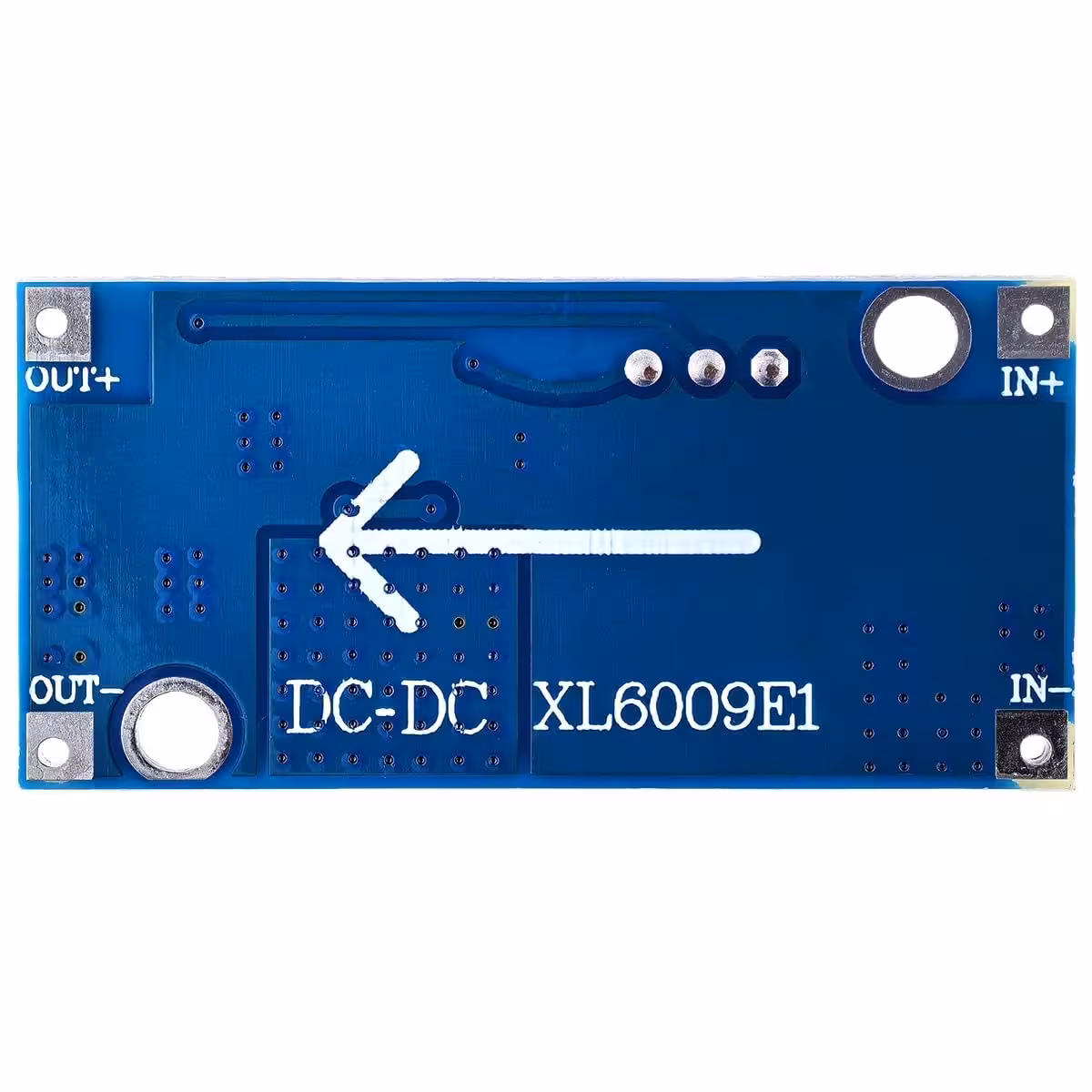

- Spojite izvor istosmjernog napajanja na ulazne terminale (IN+ i IN-) modula.
- Prije spajanja trošila, okrenite višestruki potenciometar do kraja u smjeru suprotnom od kazaljke na satu kako biste krenuli od minimalnog napona.
- Spojite multimetar na izlazne terminale (OUT+ i OUT-) kako biste pratili napon u stvarnom vremenu.
- Polako okrećite potenciometar u smjeru kazaljke na satu dok na multimetru ne očitate željeni izlazni napon.
- Spojite trošilo i provjerite stabilnost napona. Po potrebi dodatno fino podesite.
- Osigurajte da je izlazni napon barem 1V veći od ulaznog napona za pravilan rad.
- Pri strujama blizu 4A, postavite mali hladnjak na integrirani krug ili osigurajte adekvatan protok zraka.
Sadržaj pakiranja

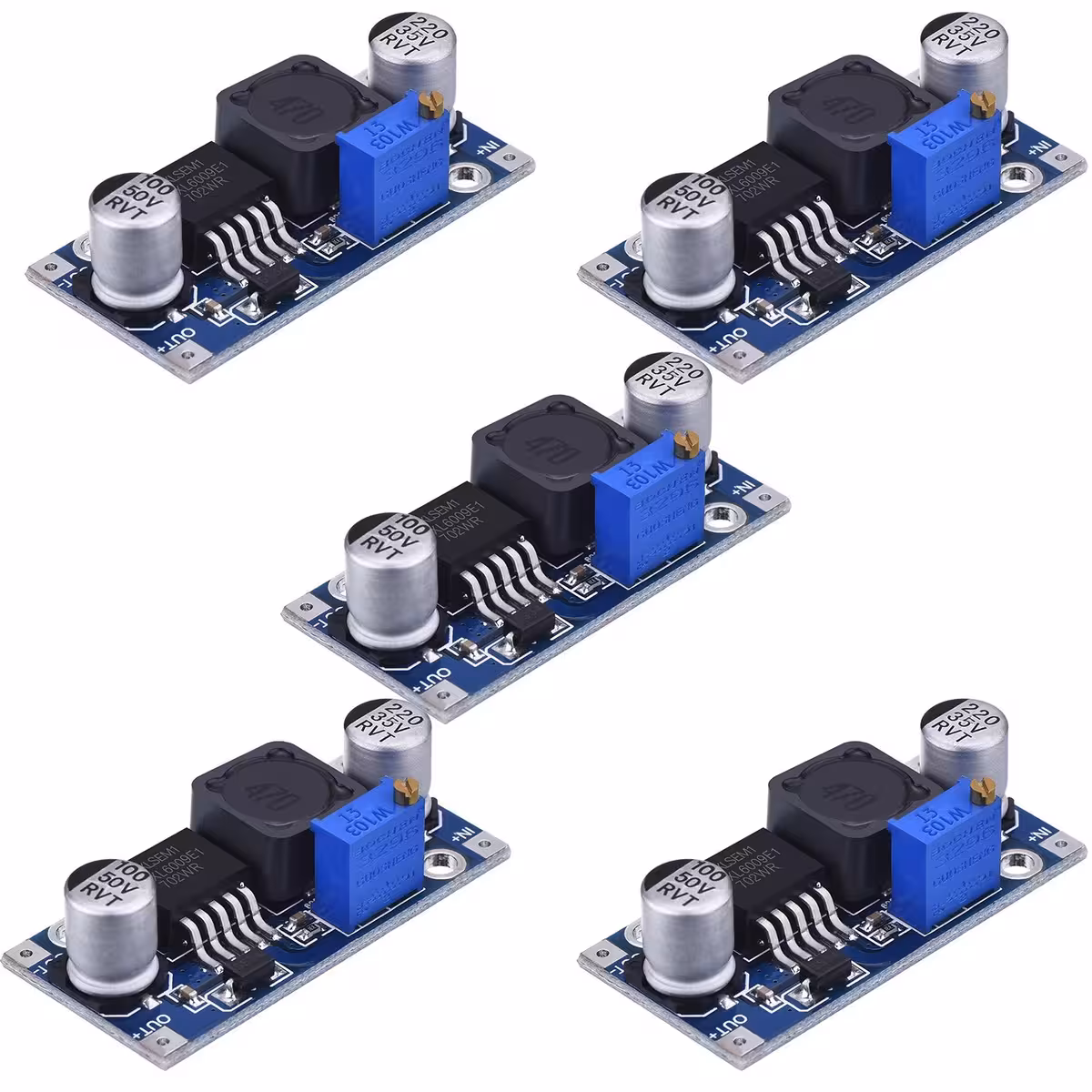

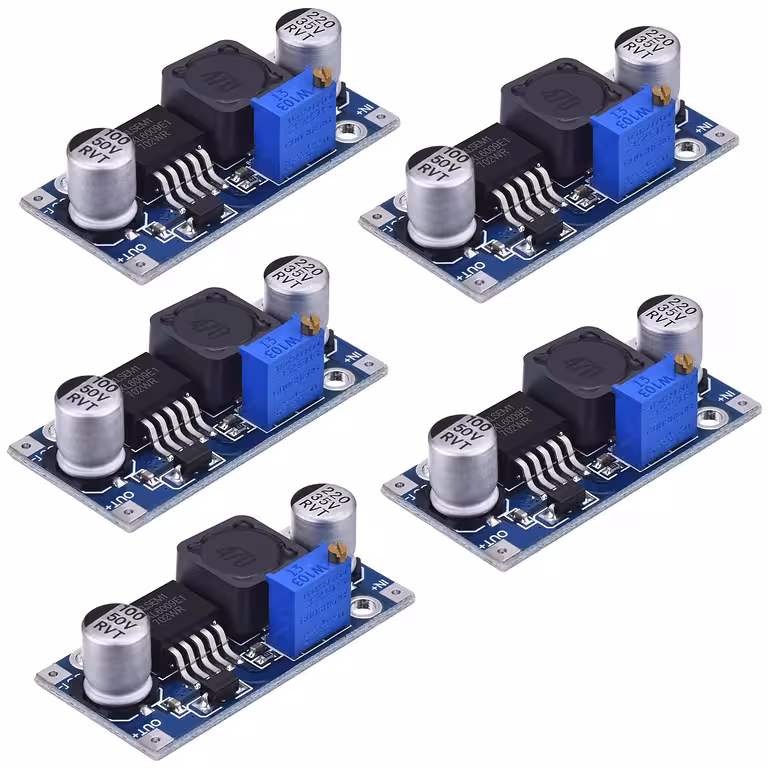

- 5 x XL6009 DC-DC Boost Converter Step-Up modul s podesivim potenciometrom
Često postavljana pitanja
Može li se XL6009 modul koristiti za smanjenje napona (step-down)?
Ne. XL6009 je isključivo boost (step-up) konverter — izlazni napon mora uvijek biti viši od ulaznog. Za smanjenje napona potreban vam je zaseban buck (step-down) modul.
Koja je konkretna razlika u odnosu na LM2577 modul?
XL6009 isporučuje 4A u odnosu na 3A kod LM2577, radi na 400KHz umjesto ~52KHz i proizvodi znatno manju izlaznu valovitost. Rezultat: više dostupne snage, čišći napon i bolja učinkovitost u sličnom formatu.
Mogu li napajati LED traku ili DC motor ovim modulom?
Da. Odlično funkcionira za LED trake, DC motore manje snage, punjenje Li-Ion baterija i razvojne ploče (Arduino, ESP32, Raspberry Pi itd.), pod uvjetom da ukupna snaga ne prelazi 4A na izlazu.
Je li potrebno dodatno hlađenje?
Pri opterećenjima ispod 2A modul radi bez hladnjaka. Ako radite blizu granice od 4A, postavite mali hladnjak na integrirani krug ili modul smjestite u zonu s dobrim protokom zraka.
Ostaje li izlazni napon stabilan pri promjeni opterećenja?
Da. Regulacija opterećenja od ±0,5% znači da izlazni napon ne oscilira vidljivo čak ni pri naglim promjenama potrošnje struje — što je ključno za osjetljive sklopove ili mikrokontrolere.
