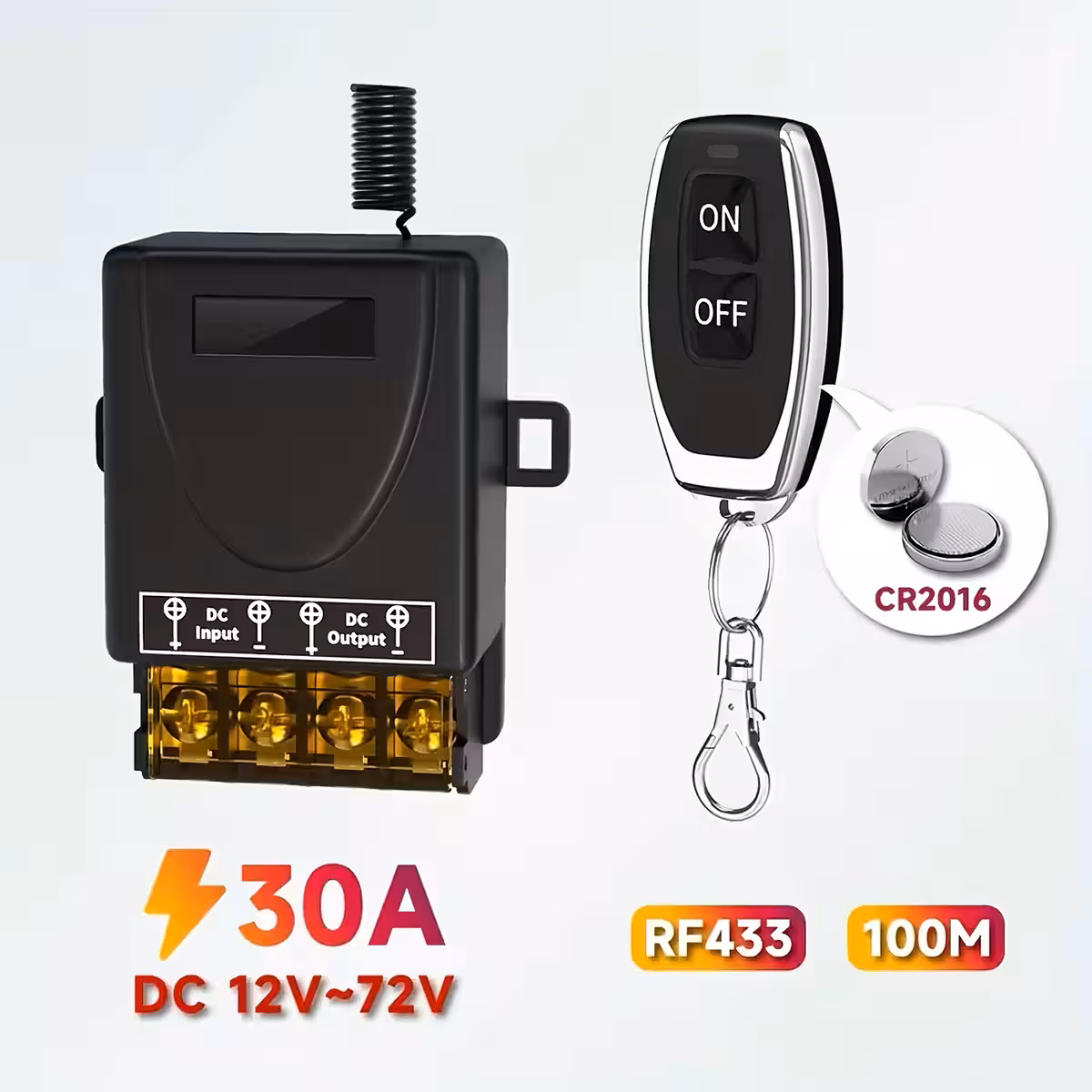

RF relej s daljinskim upravljačem 433MHz 30A – bežično upravljanje do 3000W uz jednostavnu instalaciju
Trebate li daljinski uključiti pumpu za vodu, sustav rasvjete ili motor, a ne želite se pomicati do razvodne kutije? Ovaj bežični RF relej na 433MHz s radnim naponom DC 8V–80V pruža vam potpunu kontrolu na daljinu — bez potrebe za Wi-Fi mrežom, aplikacijama ili kompliciranim postavkama. U paketu dolaze dva daljinska upravljača, podržava četiri načina rada, a montaža traje svega 10 minuta.
Napomena: Stvarni radni napon uređaja je DC 8V–80V. Oznake 12V, 24V, 48V, 60V ili 72V označavaju kompatibilnost s najčešćim DC sustavima u tom rasponu. Maksimalna dopuštena struja je 30A — radi sigurnosti strujnog kruga, nemojte prekoračiti ovu vrijednost.
Zašto odabrati ovaj model? (Ključne prednosti):
- Radi na bilo kojem DC sustavu između 8V i 80V — nativno kompatibilan s 12V, 24V, 48V, 60V i 72V, bez potrebe za dodatnim pretvaračima ili adapterima.
- Podržava 30A kontinuirano (3000W) — idealno za pumpe za vodu, elektromotore, auto rasvjetu i industrijske pogone bez opasnosti od pregrijavanja.
- 2 daljinska upravljača spremna za rad — sve što vam treba je u kutiji; nakon uparivanja uređaj je odmah spreman za upotrebu.
- 4 programabilna načina rada — Momentary (trenutni), Toggle (prekidački), Latched (blokirajući) i Delay (odgoda) s tajmerom od 5, 10, 15 ili 20 sekundi za svaku vrstu automatizacije.
- Prijamnik visoke osjetljivosti -110dBm — stabilan signal čak i kroz zidove ili u prostorima s elektromagnetskim smetnjama.
- Programiranje bez softvera — sve se konfigurira pritiskom na tipku za učenje; LED indikator vizualno potvrđuje svaki korak.
- Izdržljivost od -20°C do +80°C — prikladno za unutarnje razvodne ormare, industrijske instalacije ili ugradnju u vozila.
Tehnički detalji i performanse

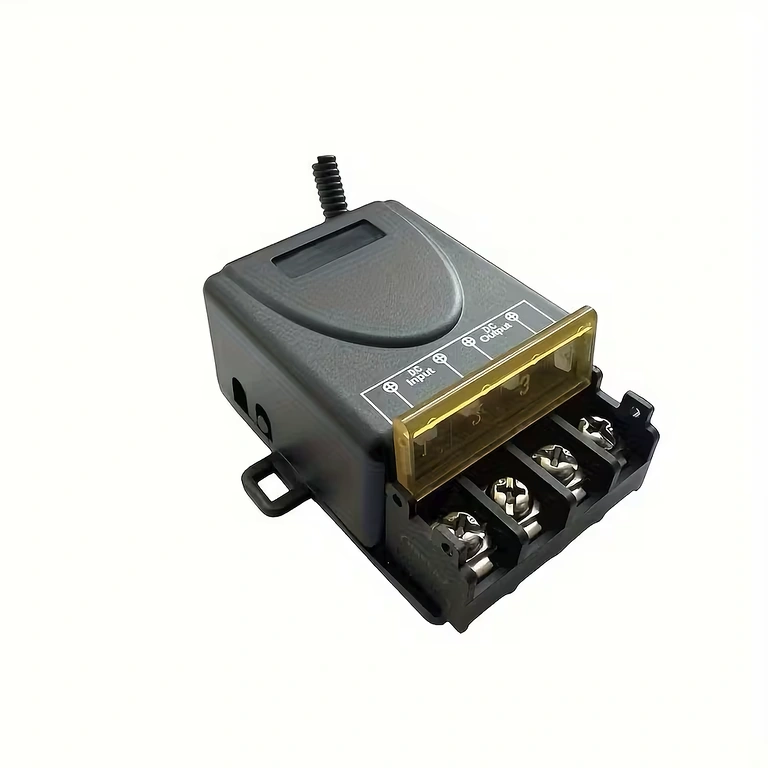

Srce modula je RF prijamnik na 433.92MHz s ASK modulacijom i Learning Code kodiranjem, što znači da u nekoliko sekundi pamti bilo koji kompatibilni daljinski upravljač bez alata. Struja u stanju pripravnosti (standby) ≤10mA osigurava minimalnu potrošnju energije. Kontakti releja podržavaju 30A kontinuirane struje, a kompaktne dimenzije od 66.2 × 43.7 × 29.7 mm omogućuju jednostavnu ugradnju u svaku razvodnu kutiju.
| Parametar | Vrijednost / Detalj |
|---|---|
| Radni napon | DC 8V – 80V (kompatibilno s 12V, 24V, 48V, 60V, 72V) |
| Maksimalna struja | 30A |
| Maksimalna snaga | 3000W |
| Radio frekvencija | 433.92MHz |
| Modulacija | ASK (Amplitude Shift Keying) |
| Kodiranje | Learning Code |
| Osjetljivost prijamnika | -110dBm |
| Struja u stanju pripravnosti | ≤10mA |
| Načini rada | Momentary, Toggle, Latched, Delay (5s / 10s / 15s / 20s) |
| Radna temperatura | -20°C do +80°C |

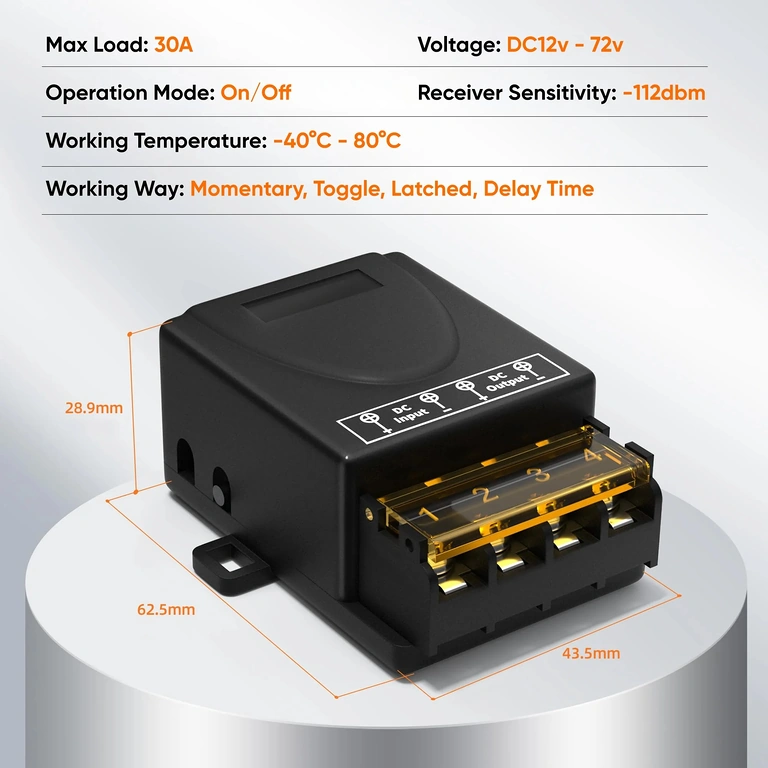

| Dimenzije | 66.2 × 43.7 × 29.7 mm |
| Težina | 70.5 g |
| Daljinski upravljači | 2 kom. |
Upute za programiranje i korištenje

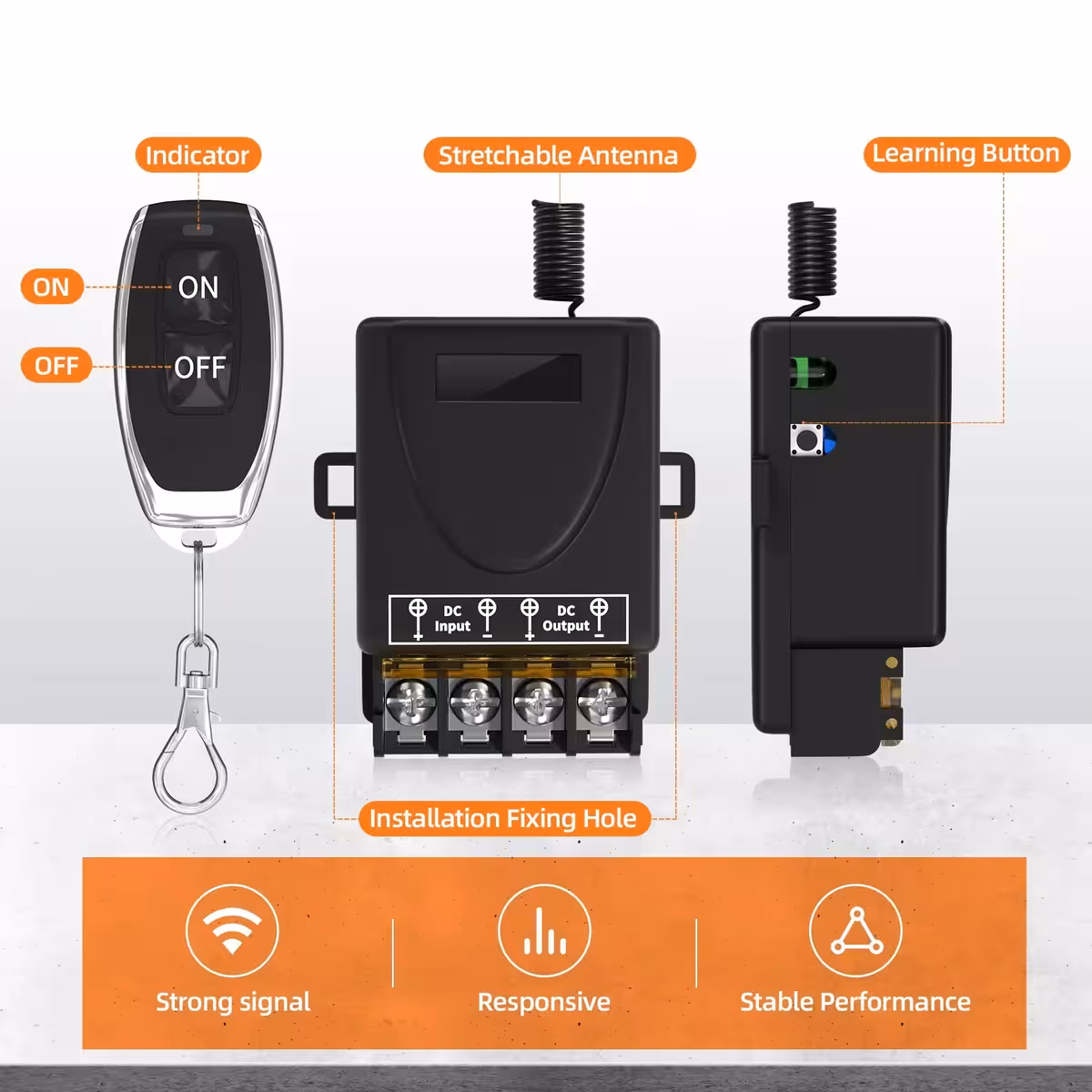

Programiranje se vrši isključivo putem tipke za učenje (Learn Button) na modulu. LED lampica vizualno potvrđuje odabrani način rada — nisu potrebni dodatni uređaji.
| Način rada | Postupak postavljanja | Ponašanje releja |
|---|---|---|
| Momentary (Trenutni) | Pritisni tipku 1× → LED svijetli → pritisni tipku na daljinskom | Relej je aktivan samo dok držite tipku |
| Toggle (Prekidački) | Pritisni 2× → LED svijetli → pritisni tipku na daljinskom | Prvi pritisak = ON, sljedeći = OFF |

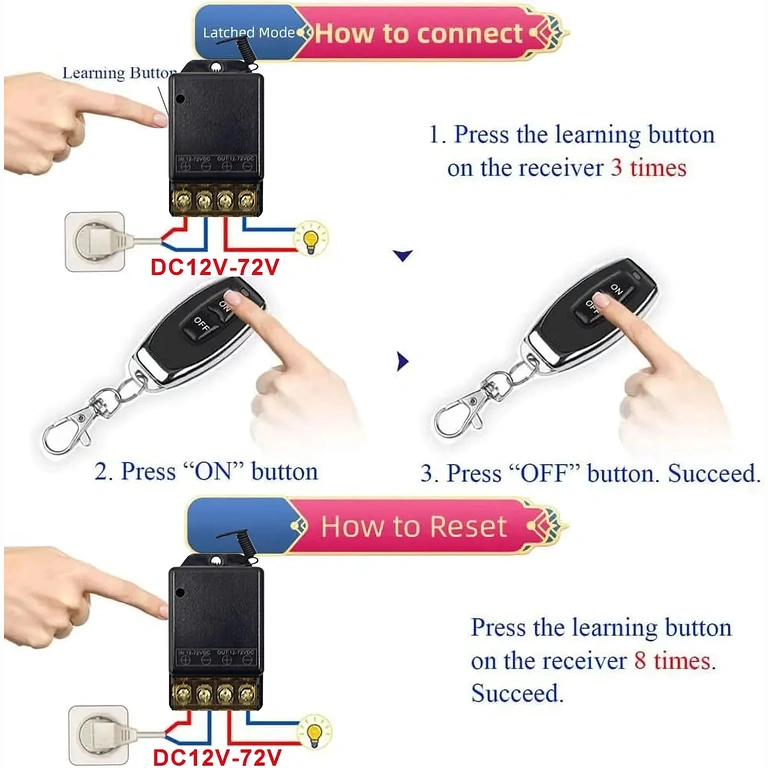

| Latched (Blokirajući) | Pritisni 3× → LED svijetli → pritisni tipku A → pritisni tipku B | Tipka A = UKLJUČI, Tipka B = ISKLJUČI |
| Delay 5 sekundi | Pritisni 4× → LED svijetli → pritisni tipku na daljinskom | Automatsko isključivanje nakon 5 sekundi |
| Delay 10 sekundi | Pritisni 5× → LED svijetli → pritisni tipku na daljinskom | Automatsko isključivanje nakon 10 sekundi |
| Delay 15 sekundi | Pritisni 6× → LED svijetli → pritisni tipku na daljinskom | Automatsko isključivanje nakon 15 sekundi |
| Delay 20 sekundi | Pritisni 7× → LED svijetli → pritisni tipku na daljinskom | Automatsko isključivanje nakon 20 sekundi |
| Brisanje kodova | Pritisni 8× → LED zatreperi 4+4 puta | Svi spremljeni daljinski se brišu iz memorije |

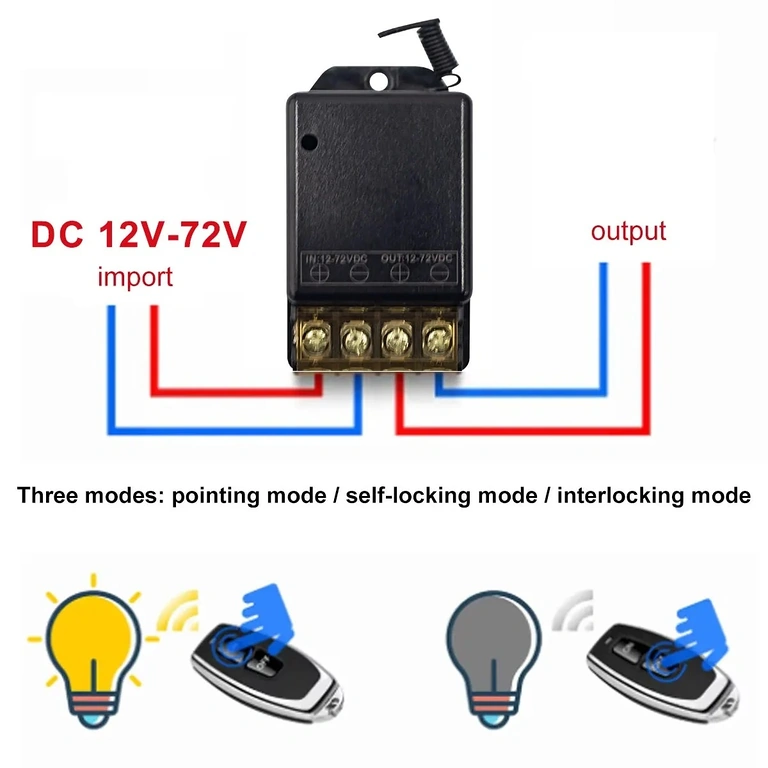

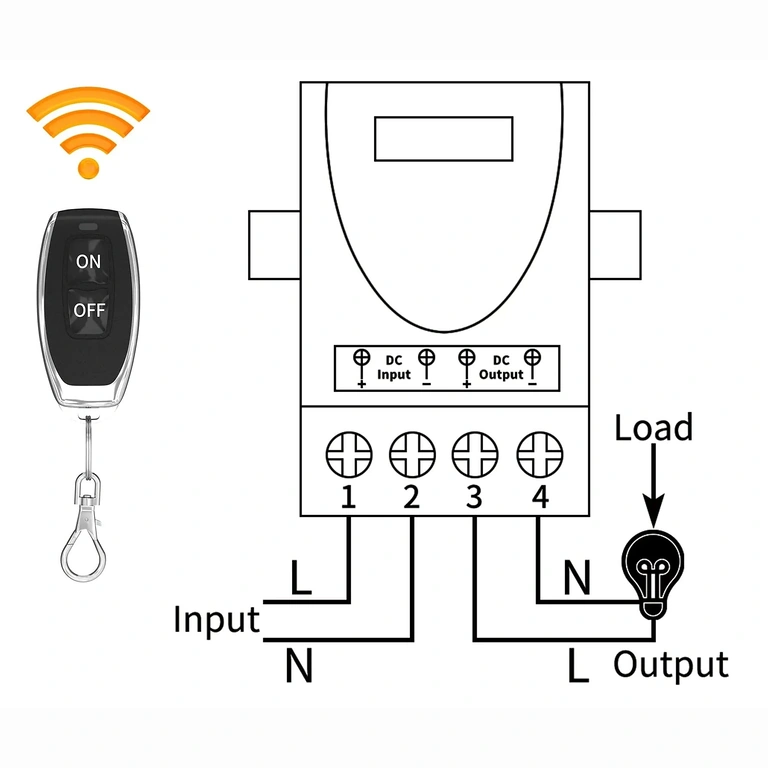

- Spojite modul na DC izvor napajanja (8V–80V) pazeći na polaritet.
- Odaberite željeni način rada pritiskom na tipku za učenje onoliko puta koliko je navedeno u tablici.
- Kada LED zasvijetli, pritisnite željenu tipku na daljinskom upravljaču za memoriranje.
- LED se gasi — programiranje je završeno. Testirajte rad.
- Za dodavanje drugog daljinskog upravljača, ponovite postupak bez brisanja postojećih kodova.
- Za potpuno resetiranje, pritisnite tipku 8 puta i pričekajte potvrdu treptanjem LED-a.
Sadržaj pakiranja

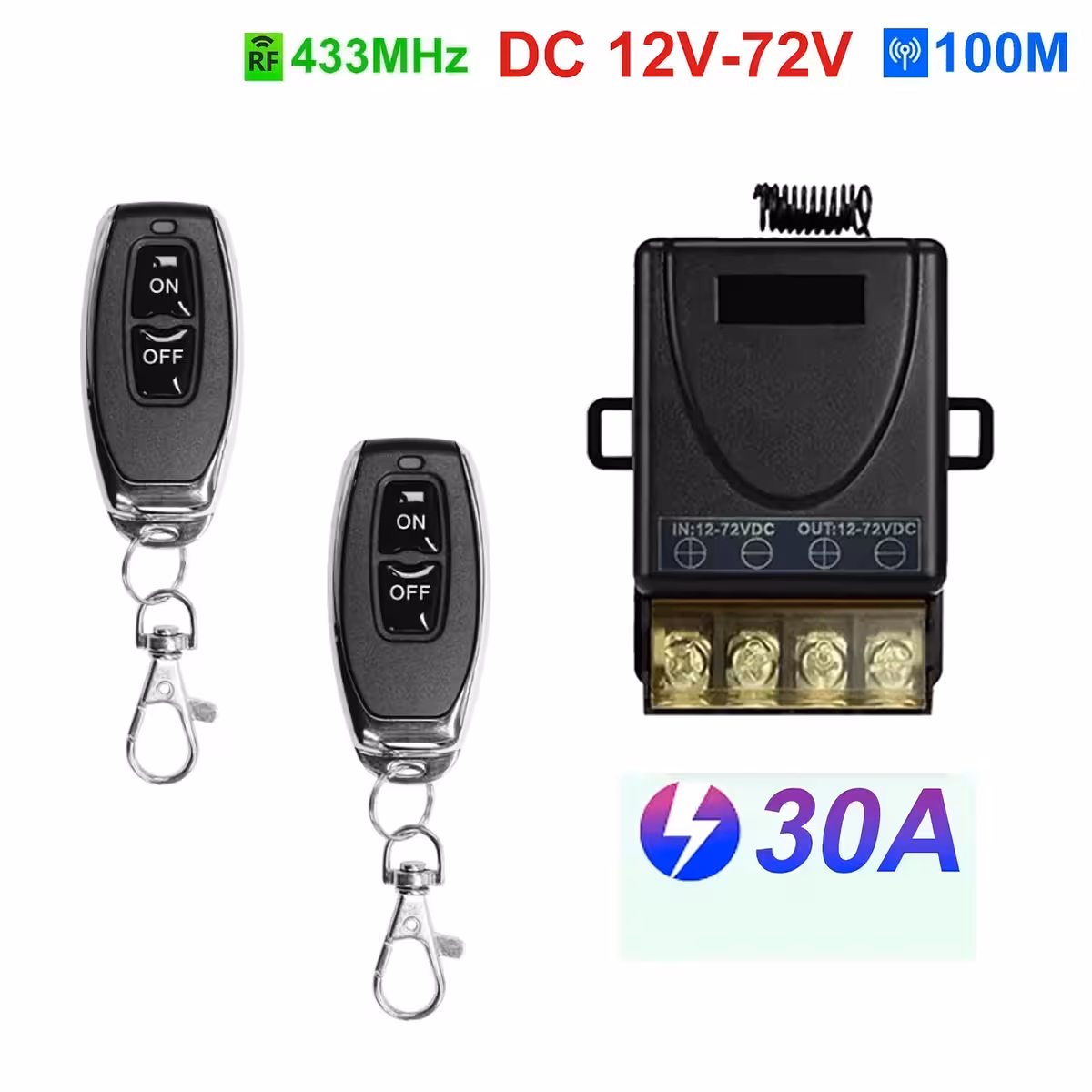

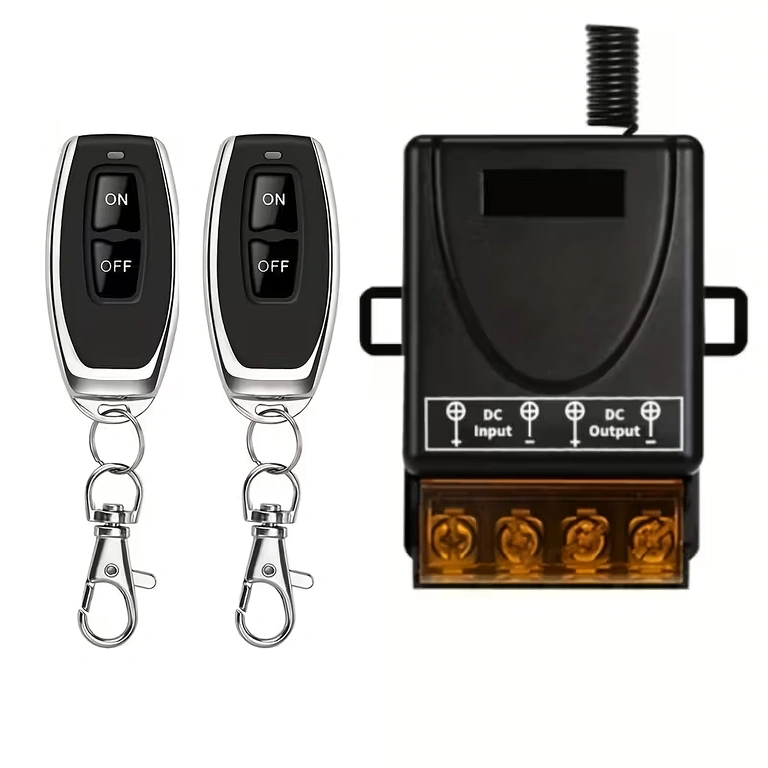

- 1× RF relejni modul 433.92MHz 30A (DC 8V–80V)
- 2× RF daljinska upravljača 433MHz
Često postavljana pitanja
Mogu li koristiti ovaj relej na 12V i na 24V?
Da, ali ne istovremeno. Modul prihvaća bilo koji DC napon između 8V i 80V — spojite ga na izvor koji imate (12V, 24V, 48V, 60V) i uređaj će raditi izravno, bez ikakvih preinaka.
Koliko daljinskih upravljača mogu memorirati?
Modul podržava više RF 433MHz daljinskih upravljača s Learning Code kodiranjem. Ponovite postupak uparivanja za svaki dodatni daljinski bez brisanja već spremljenih kodova.
Radi li s daljinskim upravljačima koje već imam kod kuće?
Da, ako vaš daljinski radi na 433.92MHz i koristi Learning Code (EV1527 ili slično). Daljinski s fiksnim kodovima ili drugim frekvencijama nisu kompatibilni.
Mogu li automatski pokrenuti pumpu za vodu tako da se sama isključi?
Upravo za to služi Delay način rada. Pritisnete daljinski, pumpa se pokreće i automatski gasi nakon 5, 10, 15 ili 20 sekundi — vi birate interval pri programiranju. Provjerite da pumpa ne prelazi 30A potrošnje.
Može li se montirati na otvorenom?
Modul podnosi temperature od -20°C do +80°C, ali nema ugrađenu zaštitu od vode. Za vanjsku montažu, postavite ga u IP65 ili slično vodootporno kućište.
