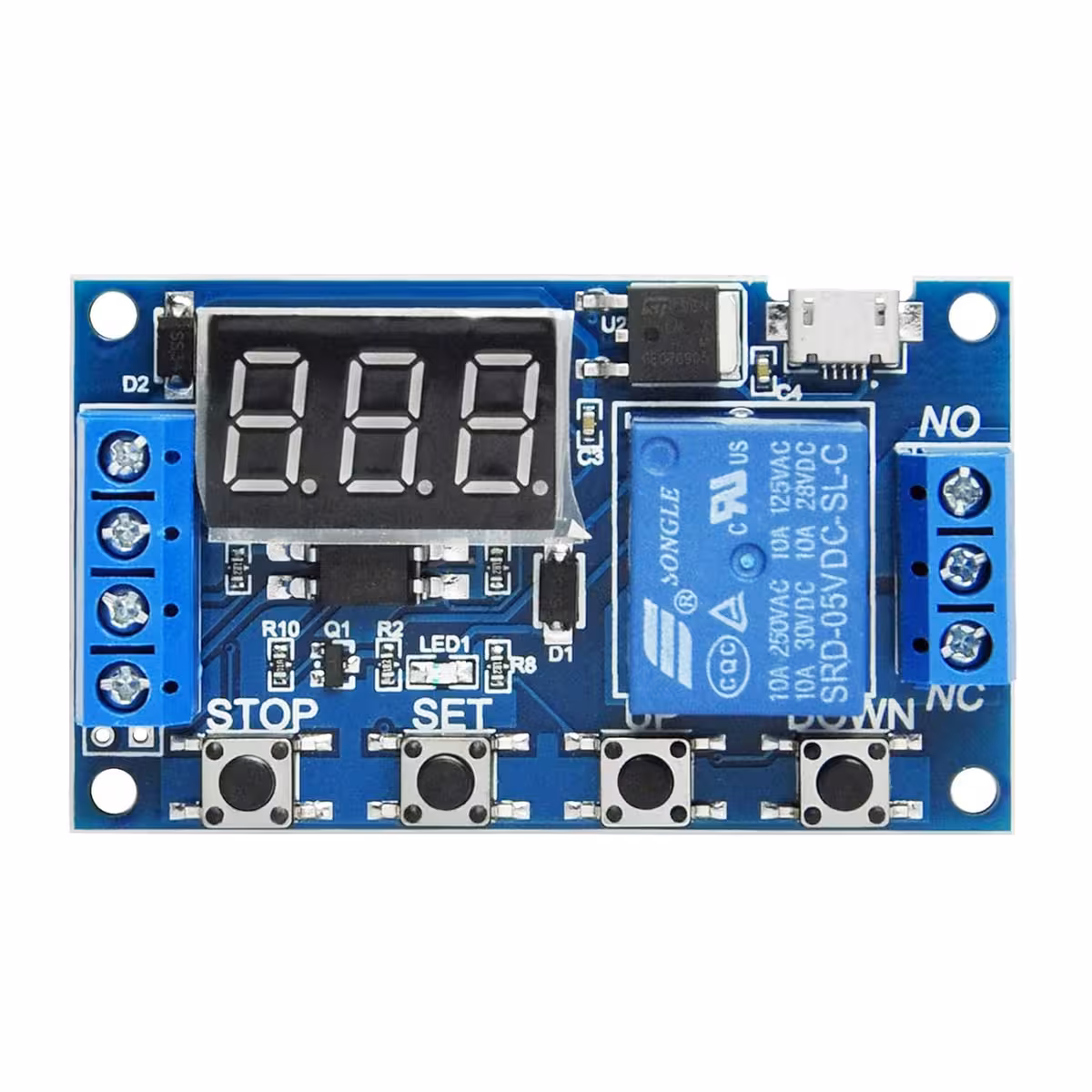

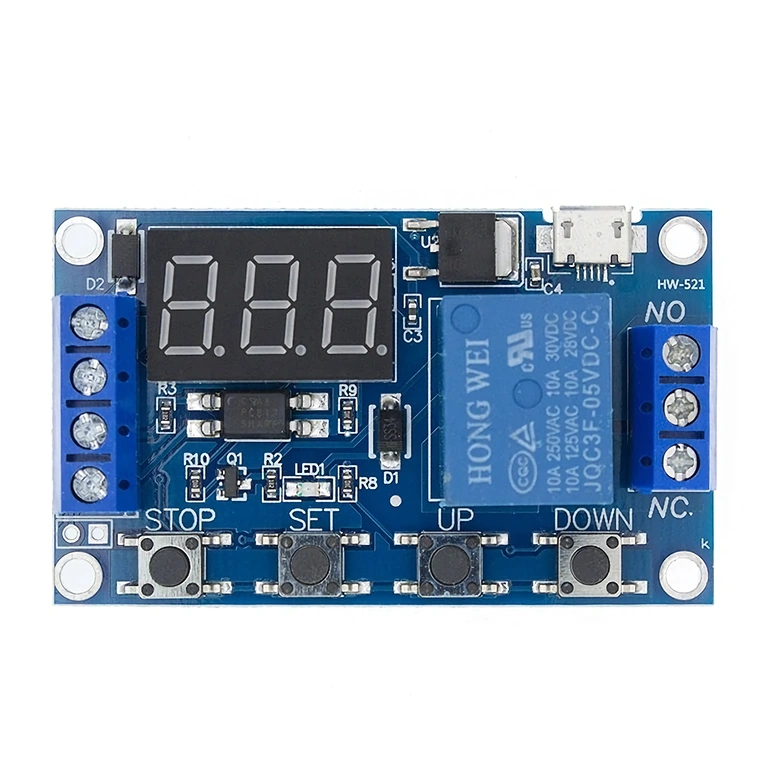

Programabilni vremenski relejni modul sa zaslonom — precizno upravljanje od 0.1 sekunde do 999 minuta
Trebate li pokrenuti pumpu točno 30 sekundi nakon aktivacije, ciklički uključivati ventilaciju u fiksnim intervalima ili generirati precizan signal trajanja putem Arduina? Bez namjenskog tajmera, brzo ćete se naći u situaciji da koristite improvizirana rješenja koja su nepouzdana. Ovaj programabilni vremenski relejni modul sa zaslonom rješava te probleme izravno, nudeći četiri konfigurabilna načina rada i podesiv vremenski raspon od 0.1 sekunde do 999 minuta.

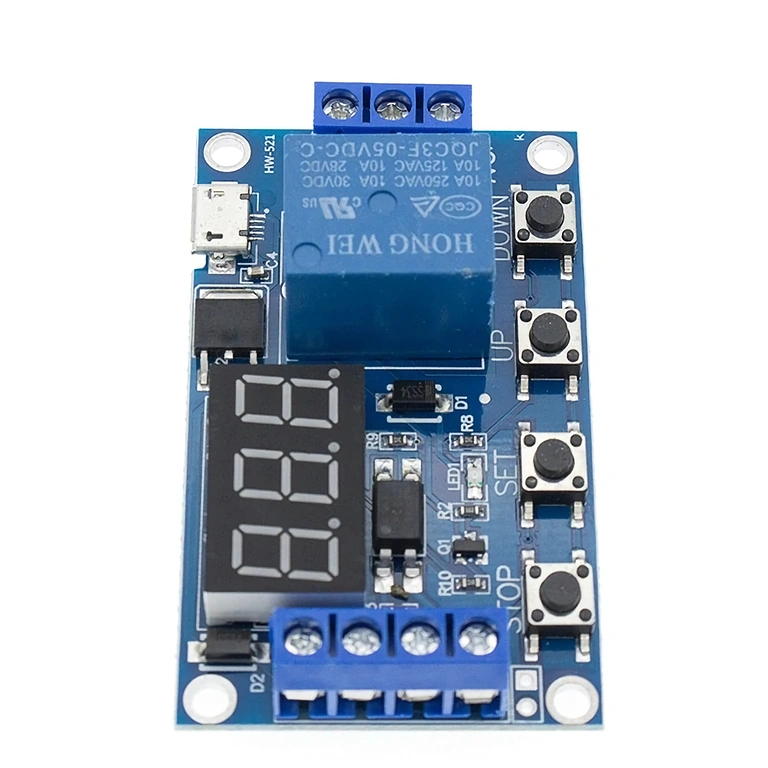

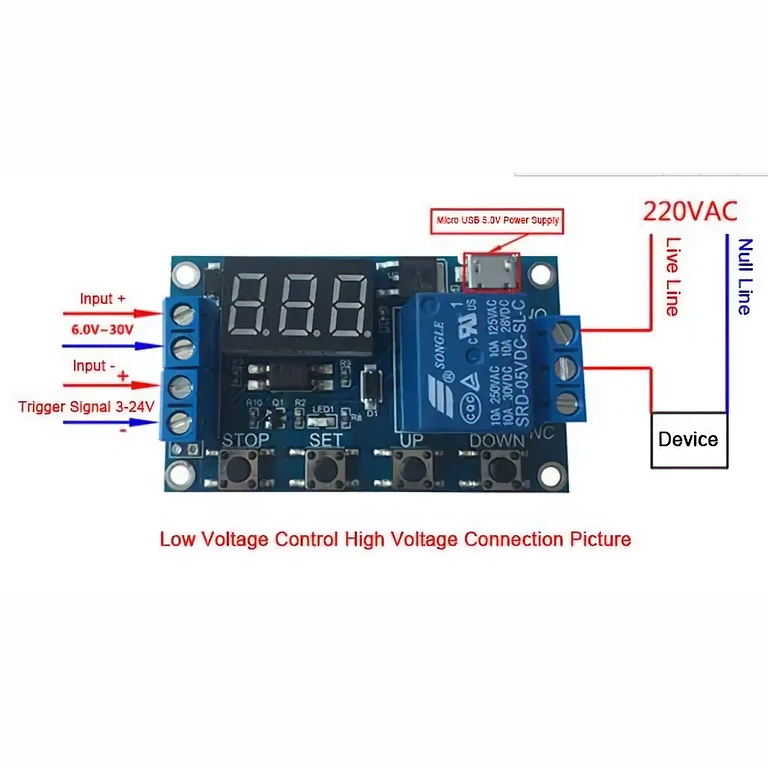

Napomena: Kontakti releja su pasivni i izloženi. Spajanje na napon od 220VAC mora izvoditi isključivo kvalificirano osoblje.
Zašto odabrati ovaj model? (Ključne prednosti):
- Izolacija putem optokaplera — upravljački i strujni krug su potpuno električki odvojeni, čime se štiti vaš Arduino ili PLC od naponskih šiljaka iz induktivnih trošila
- 4 načina rada (P1–P4) — od jednostavnog impulsa fiksne duljine do ponavljajućih ON/OFF ciklusa s podesivim brojem ponavljanja, bez potrebe za dodatnim kodiranjem
- Rezolucija vremena u tri stupnja — prebacivanje između 0.1s, 1s i 1min jednim pritiskom tipke, bez potrebe za resetiranjem ostalih postavki
- Digitalni zaslon s dvosmjernim brojanjem — pratite u stvarnom vremenu koliko je vremena prošlo ili koliko ga je preostalo, uz indikator statusa releja
- Trajna memorija — sve postavke ostaju spremljene nakon nestanka napajanja, bez obzira na to koliko puta ponovno pokrenete sustav

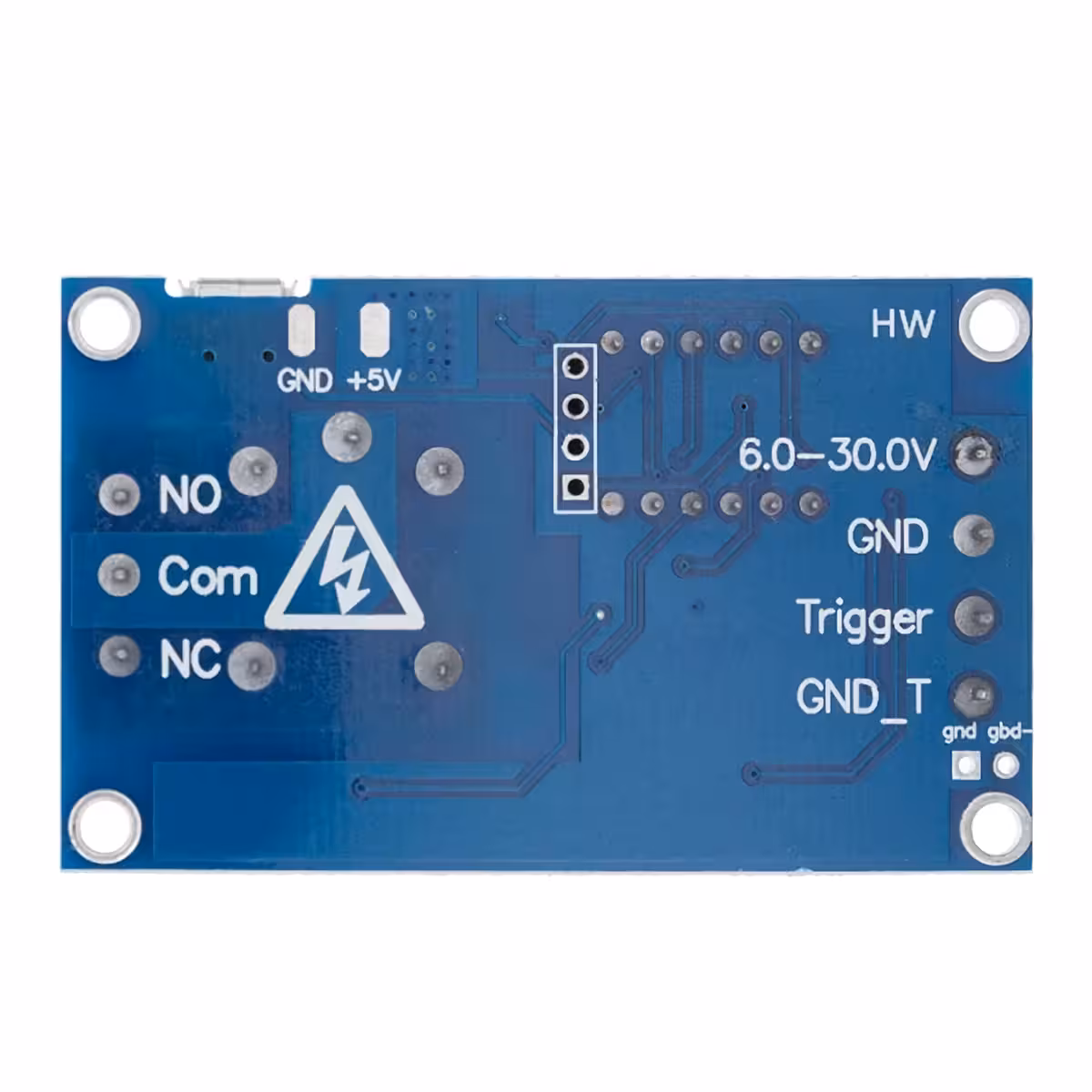

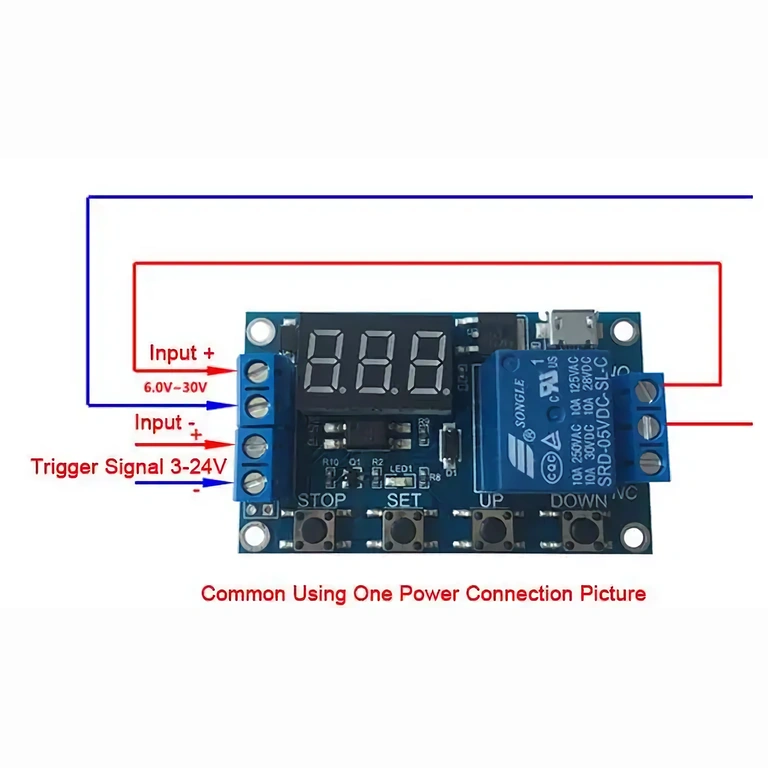

- Dvostruko napajanje — spajanje putem MicroUSB 5V (izravno iz power banka ili punjača) ili putem priključaka za 6–30V DC za ugradnju u industrijske ormare
- Kompaktne dimenzije 62 × 38 × 17 mm — stane u svako DIY kućište ili upravljačku ploču bez zauzimanja nepotrebnog prostora
Detalji i performanse
Relej od 5A podržava trošila do 30V DC ili 220V AC — dovoljno za manje motore, pumpe, solenoidne ventile ili kućanske uređaje srednje snage. Optokaplerska izolacija čini veliku razliku u okruženjima s visokim električnim šumom: vaš mikrokontroler neće osjetiti nikakve naponske šiljke koje generira uključeno trošilo.
Četiri programabilna načina rada (P1–P4) pokrivaju različite scenarije bez potrebe za dodatnom vanjskom logikom. Parametar LOP u načinu P3 kontrolira broj ON/OFF ciklusa — ako je postavljen na 0, ciklus se ponavlja neograničeno. Tipka STOP služi kao trenutno zaustavljanje u nuždi, neovisno o stanju aktivnog tajmera.

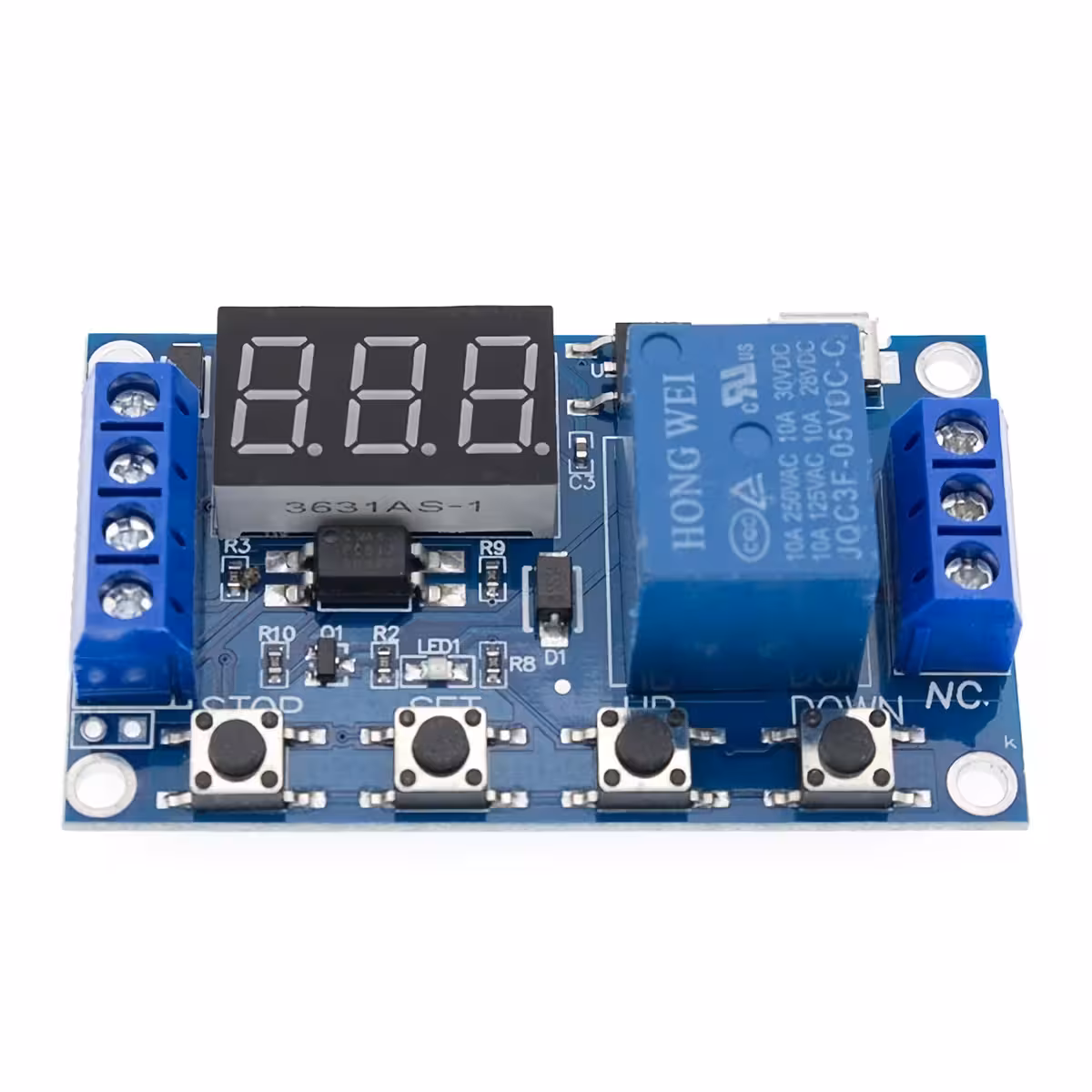

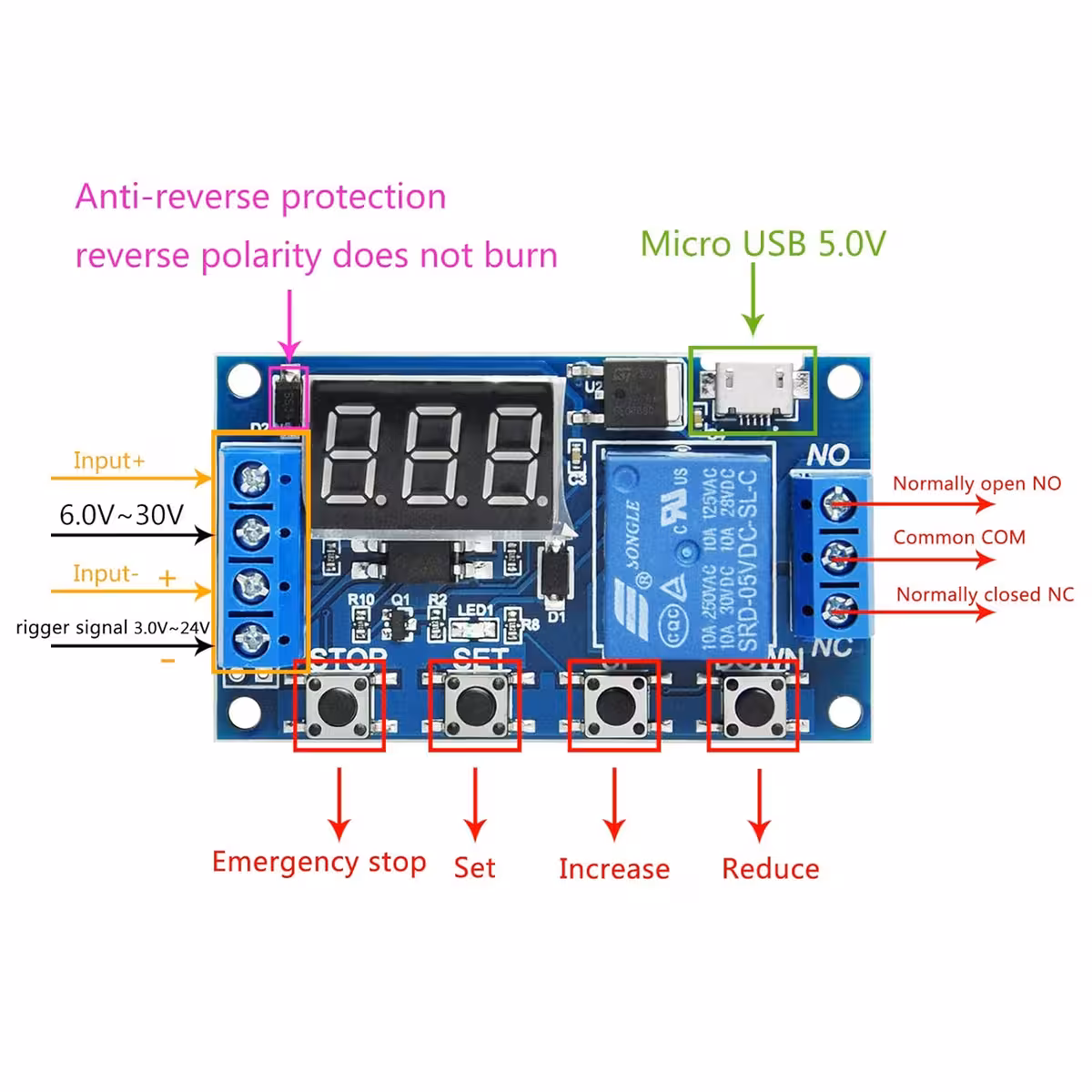

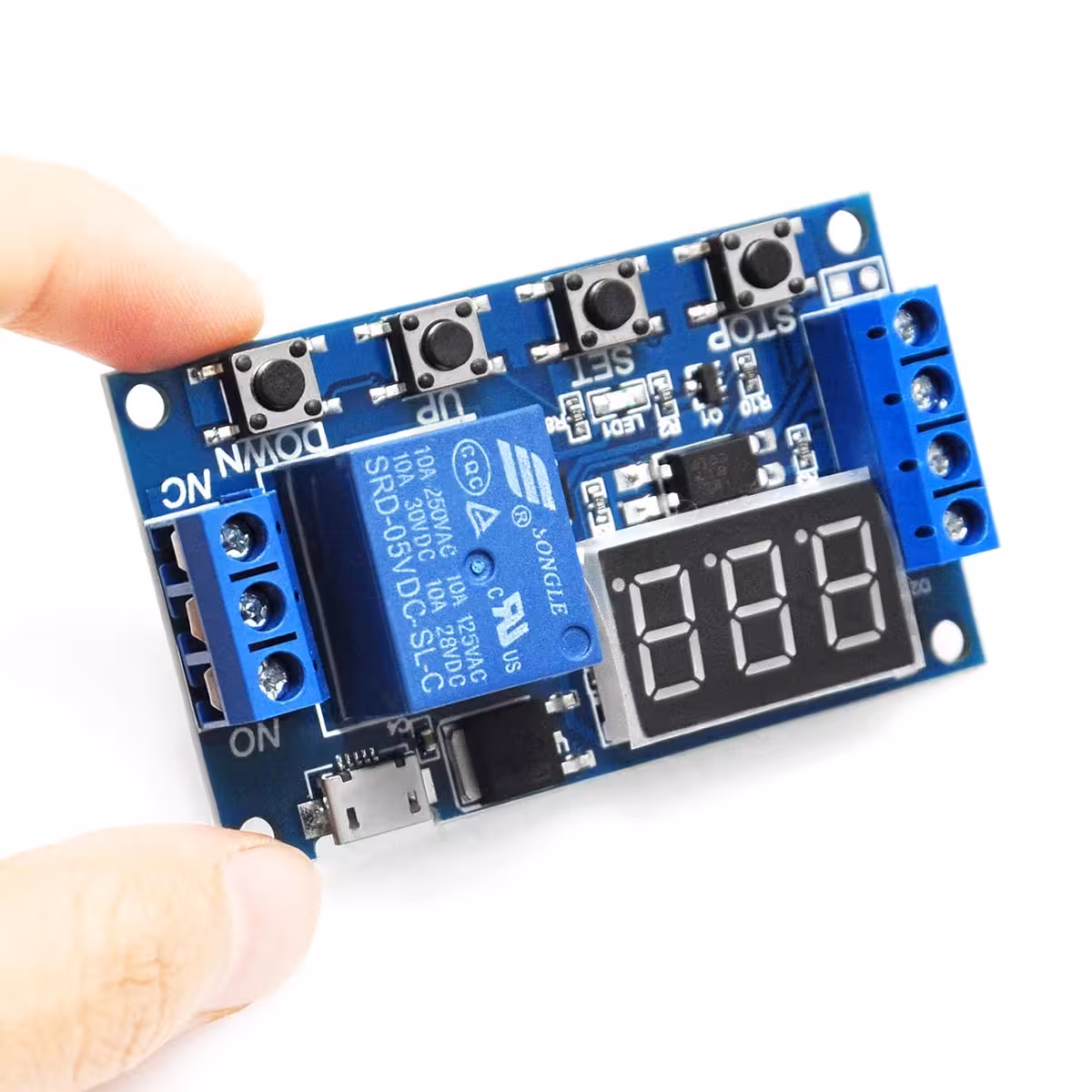

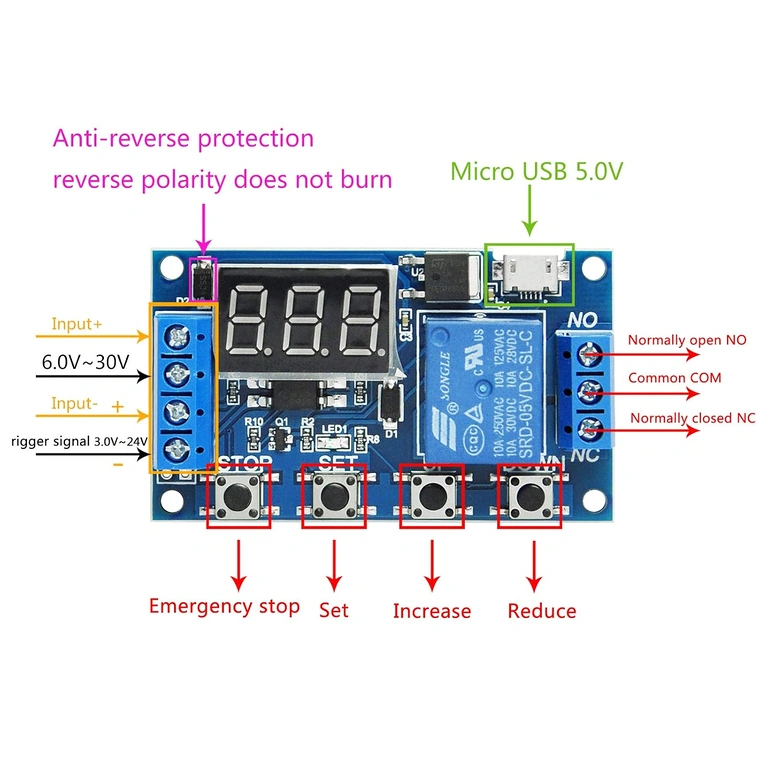

| Parametar | Vrijednost / Detalj |
|---|---|
| Napon napajanja | 5V MicroUSB ili 6–30V DC na priključcima |
| Signal okidača (trigger) | High Level 3–24V DC |
| Vrsta izolacije | Optokapler |
| Maksimalna struja preklapanja | 5A pri 30V DC ili 220V AC |
| Podesivi vremenski raspon | 0.1 s – 999 min |
| Rezolucija vremena | 0.1 s / 1 s / 1 min (putem decimalne točke) |
| Načini rada | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Zaslon | Digitalni, uzlazno/silazno brojanje + indikator statusa releja |
| Memorija parametara | Trajna (zadržava se nakon prekida napajanja) |
| Kontrolne tipke | SET / UP / DOWN / STOP |
| Dimenzije | 62 × 38 × 17 mm |
Upute za programiranje i korištenje
- Spojite napajanje: 5V MicroUSB ili 6–30V DC na priključke modula. Zaslon će se odmah aktivirati, potvrđujući ispravan rad.
- Držite tipku SET pritisnutom 2 sekunde za ulazak u izbornik za odabir načina rada.
- Koristite tipke UP i DOWN za navigaciju između načina P1, P2, P3 i P4. Kratko pritisnite SET za pristup parametrima odabranog načina (OP, CL, LOP).
- Za promjenu vremenske rezolucije, kratko pritisnite tipku STOP u izborniku postavki — decimalna točka se pomiče između 0.1s / 1s / 1min. Primjer: vrijednost 03.2 odgovara 3.2 sekunde.
- Nakon unosa željenih vrijednosti, držite SET 2 sekunde za spremanje konfiguracije i povratak na glavni zaslon. Parametri su trajno pohranjeni.
- Tipka STOP na glavnom zaslonu služi za brzo uključivanje/isključivanje releja i može se koristiti kao zaustavljanje u nuždi u bilo kojem trenutku.
Sadržaj pakiranja
- 1× Programabilni vremenski relejni modul s digitalnim zaslonom

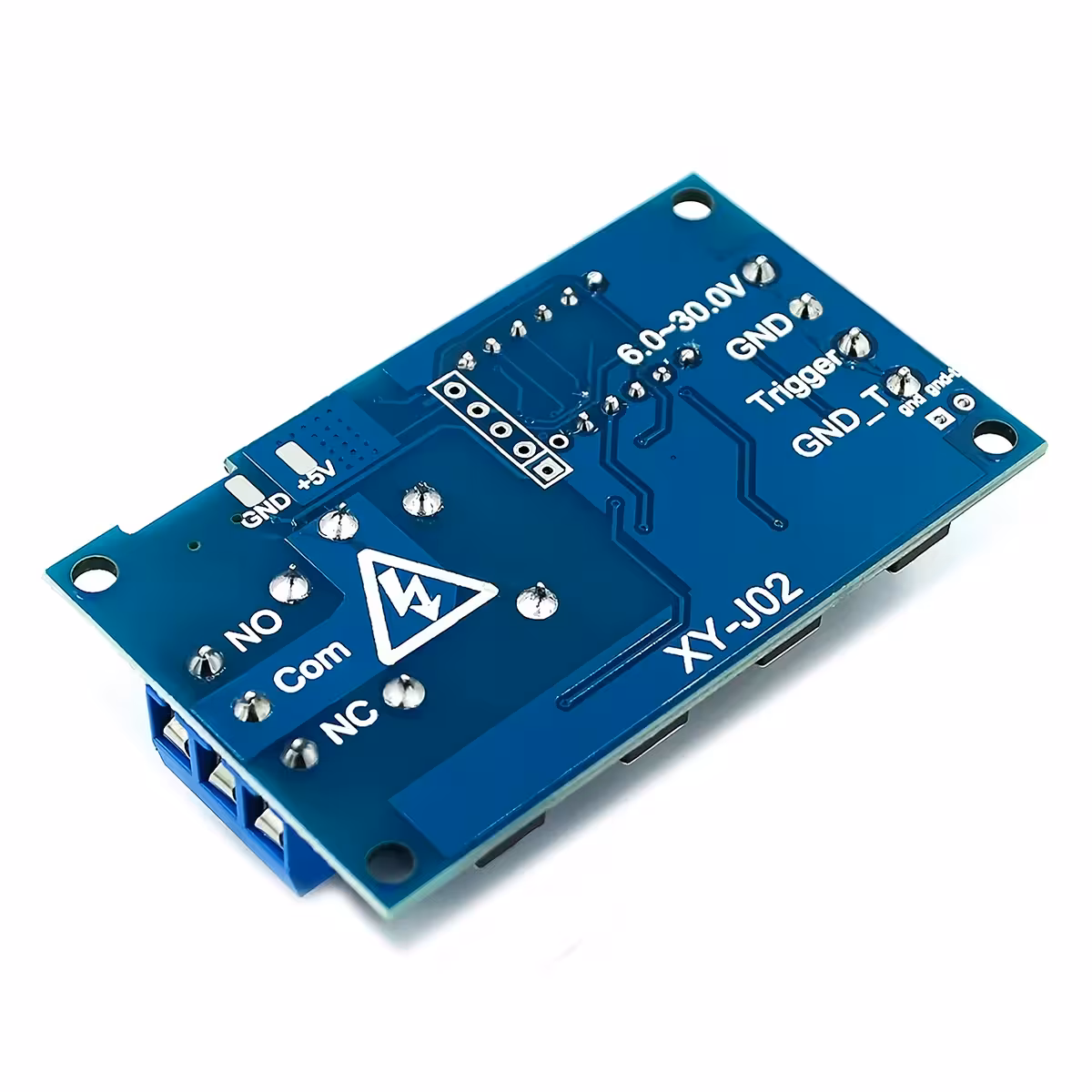

- Priključci za napajanje i izlaz releja (montirani na pločici)
- MicroUSB priključak za alternativno 5V napajanje
Često postavljana pitanja
Mogu li napajati modul izravno iz power banka putem MicroUSB-a?
Da. MicroUSB priključak radi na standardnih 5V — bilo koji power bank ili punjač za mobitel napajat će ga bez problema. Posebno korisno za prijenosne DIY projekte ili brzo testiranje na radnom stolu.
Koja trošila relej može sigurno preklapati?
Relej podržava do 5A pri 30V DC ili 220V AC. Za motore ili pumpe s visokom udarnom strujom pokretanja, preporučujemo vanjski kontaktor — relej na modulu tada služi kao upravljački signal, a ne nosi izravno opterećenje.
Može li 3.3V pin s ESP32 aktivirati modul?
Da. Ulaz za okidanje (trigger) prihvaća High Level signale između 3V i 24V DC, stoga digitalni pinovi od 3.3V ili 5V na Arduinu, ESP32 ili Raspberry Pi platformama aktiviraju modul izravno, bez dodatnih otpornika ili sklopova.
Što se događa s postavkama ako nestane struje?
Ništa se ne gubi. Modul ima trajnu memoriju — odabrani način rada, vremena OP i CL te broj ciklusa LOP ostaju spremljeni bez obzira na to koliko puta prekinete napajanje.
Kako radi način P3 i kako ograničiti broj ciklusa?
Način P3 izvodi ponavljajući automatski ON/OFF ciklus. Parametar LOP postavlja broj ponavljanja — pri vrijednosti 0 ciklus radi neograničeno. P3.1 se pokreće samo vanjskim trigger signalom, dok se P3.2 pokreće automatski pri uključivanju napajanja, bez potrebe za vanjskim okidačem.
