DPDT prekidač s povratnom oprugom – promijenite smjer motora bez releja i kompliciranog ožičenja
Imate linearni aktuator, DC motor ili sustav za podizanje i želite jednostavno upravljati smjerom kretanja jednim potezom? Ovaj DPDT prekidač s 3 položaja i automatskim povratom u središnji položaj omogućuje upravo to. Prebacite ulijevo — motor kreće u jednom smjeru. Prebacite udesno — smjer se mijenja. Pustite prekidač — motor se automatski zaustavlja.
Napomena: Automatski povrat u središnji položaj (OFF) sprječava slučajno aktiviranje i štiti motor te cijeli strujni krug.
Zašto odabrati ovaj model? (Ključne prednosti):
- Promjena polariteta bez releja — DPDT konfiguracija istovremeno prebacuje obje žice motora, mijenjajući smjer vrtnje jednim potezom, bez potrebe za dodatnim komponentama.
- Automatsko zaustavljanje pri otpuštanju — bočni položaji su trenutni (momentary): motor radi samo dok držite prekidač, čime se eliminira rizik od mehaničkog zaglavljivanja ili preopterećenja.
- 20A pri 12V i 24V DC — pokriva većinu linearnih aktuatora i DC motora koji se koriste u vozilima, kamp-kućicama, plovilima ili DIY automatizaciji.

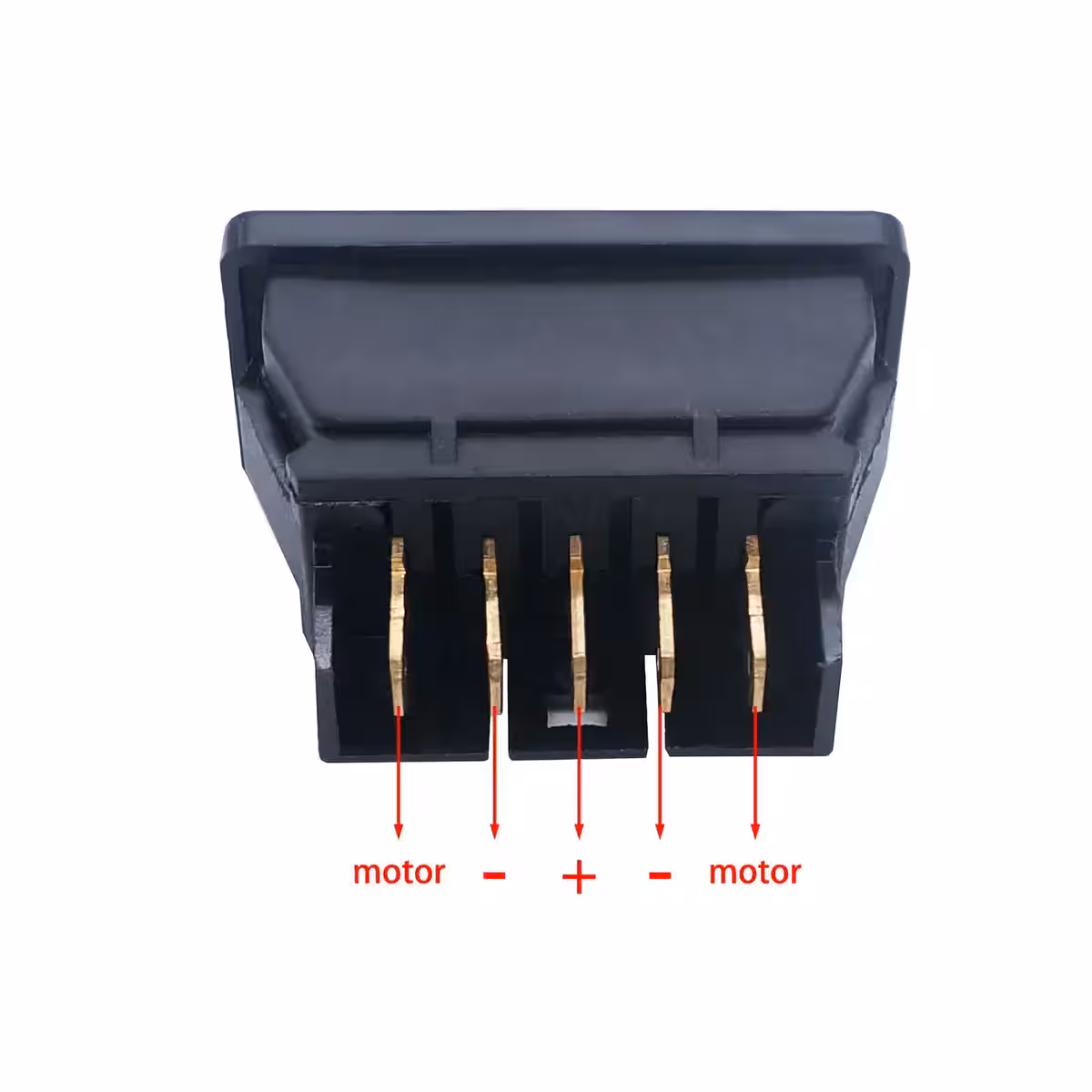

- Uključena utičnica s 5 pinova — žice spajate izravno u utičnicu, bez lemljenja i posebnog alata. Idealno za brzu i jednostavnu montažu.

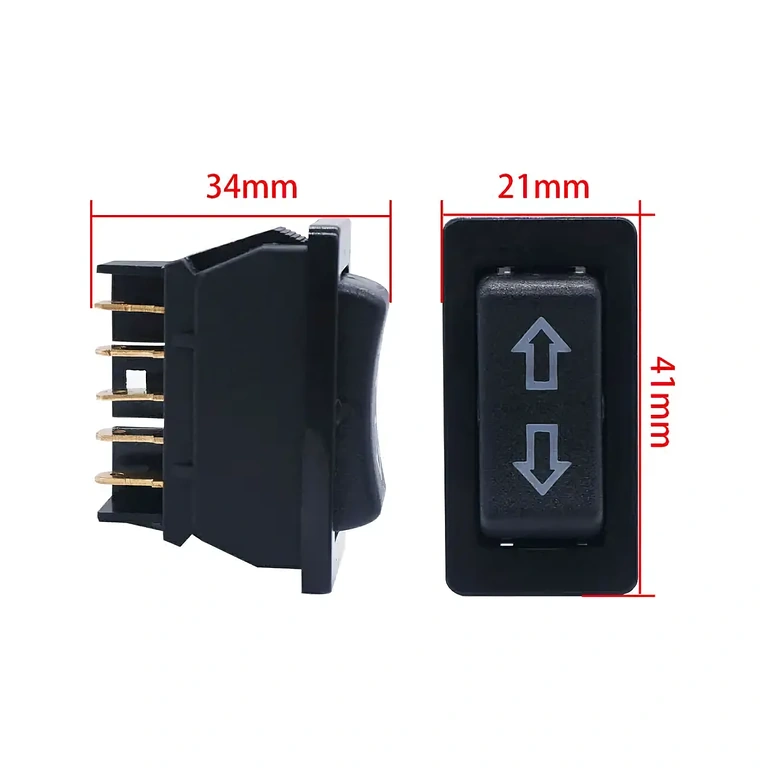

- Kompaktne dimenzije: 21 × 41 × 34 mm — lako se ugrađuje u kontrolne ploče, kućišta ili 3D printane nosače.
Detalji i performanse
DPDT (Double Pole Double Throw) konfiguracija znači da prekidač istovremeno kontrolira dva neovisna strujna kruga — upravo ono što vam treba za promjenu polariteta DC motora bez zasebnog H-most releja. ON/OFF/ON struktura s automatskim povratom održava stabilan središnji položaj (motor isključen) i aktivira kretanje samo dok korisnik drži prekidač, što sprječava mehaničke blokade u sustavima za podizanje. Terminal s 5 pinova i odvojivom utičnicom omogućuje brzu zamjenu ili promjenu instalacije, čak i u skučenim prostorima.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip prekidača | DPDT, ON/OFF/ON s automatskim povratom (momentary) |
| Broj pinova | 5 pinova (utičnica uključena) |
| Nazivni napon | DC 12V / 24V |
| Nazivna struja | 20A |
| Funkcija povrata | Automatska u središnji OFF položaj |
| Dimenzije | 21 × 41 × 34 mm |
| Duljina priključka | 12 mm |
| Tipične primjene | DC motori, linearni aktuatori, sustavi za podizanje, robotika, auto-automatizacija |
Sadržaj pakiranja
- 1 × DPDT prekidač s 3 položaja i automatskim povratom

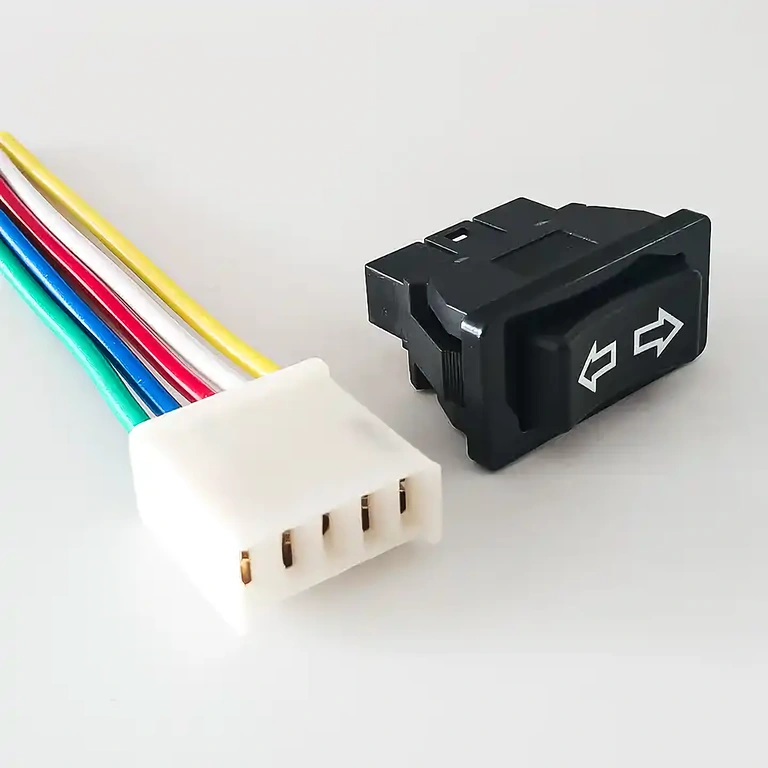

- 1 × Priključna utičnica s 5 pinova
Često postavljana pitanja
Mogu li izravno upravljati linearnim aktuatorom ovim prekidačem?
Da. Ovo je jedan od najčešćih načina upotrebe. Radi sa svim linearnim DC aktuatorima do 20A pri 12V ili 24V — antene, vrata, električni kreveti, sustavi za podizanje.
Što ako prekoračim 20A?
Kontakti se mogu pregrijati i prekidač se može oštetiti. Ako vaš motor pri pokretanju povlači više od 20A, koristite snažniji relej kojim upravlja ovaj prekidač — on tada služi kao kontrolni, a ne glavni prekidač snage.
Trebam li zaštitne diode?
Za velike induktivne motore (iznad 5-10A) preporučuje se ugradnja flyback dioda paralelno na priključke motora. One štite kontakte prekidača od električnog luka pri svakom prebacivanju.
Koliko traje ugradnja na ploču?
Manje od 10 minuta. Izbušite standardni otvor na ploči, učvrstite prekidač, spojite žice u utičnicu s 5 pinova i spremni ste. Nije potrebno lemljenje niti poseban alat.
