XL6019 DC-DC Boost konverter – Podignite napon uz minimalne gubitke u svakom elektroničkom projektu
Imate bateriju od 3,7V, a treba vam stabilnih 12V? Ili želite iskoristiti solarni panel s promjenjivim naponom? XL6019 DC-DC boost konverter modul radi upravo to – pretvara bilo koji ulazni napon između 3V i 35V u podesivi izlazni napon od 5V do 40V, uz učinkovitost do 94%. Bez nepotrebnog rasipanja energije i pregrijavanja pri standardnim opterećenjima.
Napomena: Izlazni napon mora uvijek biti viši od ulaznog (boost/step-up konverter). Za stabilan rad osigurajte minimalnu razliku od 1,5V između ulaznog i izlaznog napona.
Zašto odabrati ovaj model? (Ključne prednosti):
- Učinkovitost do 94% — gubici su manji od 6%; pri opterećenjima ispod 10W modul radi hladno, bez potrebe za hladnjakom.
- Maksimalna struja 5A — podržava manje motore, LED trake ili više modula istovremeno; za kontinuirani rad preporučuje se opterećenje do 2,5A bez dodatnog hlađenja.
- Ulaz 3V–35V — kompatibilan s jednom LiPo ćelijom (3,7V), 2–3 AA baterije, solarnim panelima ili auto-instalacijama od 12V/24V.
- Precizno podešavanje ±0,5% — visoka preciznost napona i stabilnost pri promjenama opterećenja, ključno za mikrokontrolere i osjetljive audio sklopove.
- Ripl (valovitost) ispod 100mV — frekvencija prebacivanja od 220KHz drži elektromagnetske smetnje na minimumu, bez interferencija s drugim komponentama.
- Integrirane zaštite — zaštita od prekomjerne struje i pregrijavanja čuva modul i spojeni uređaj.

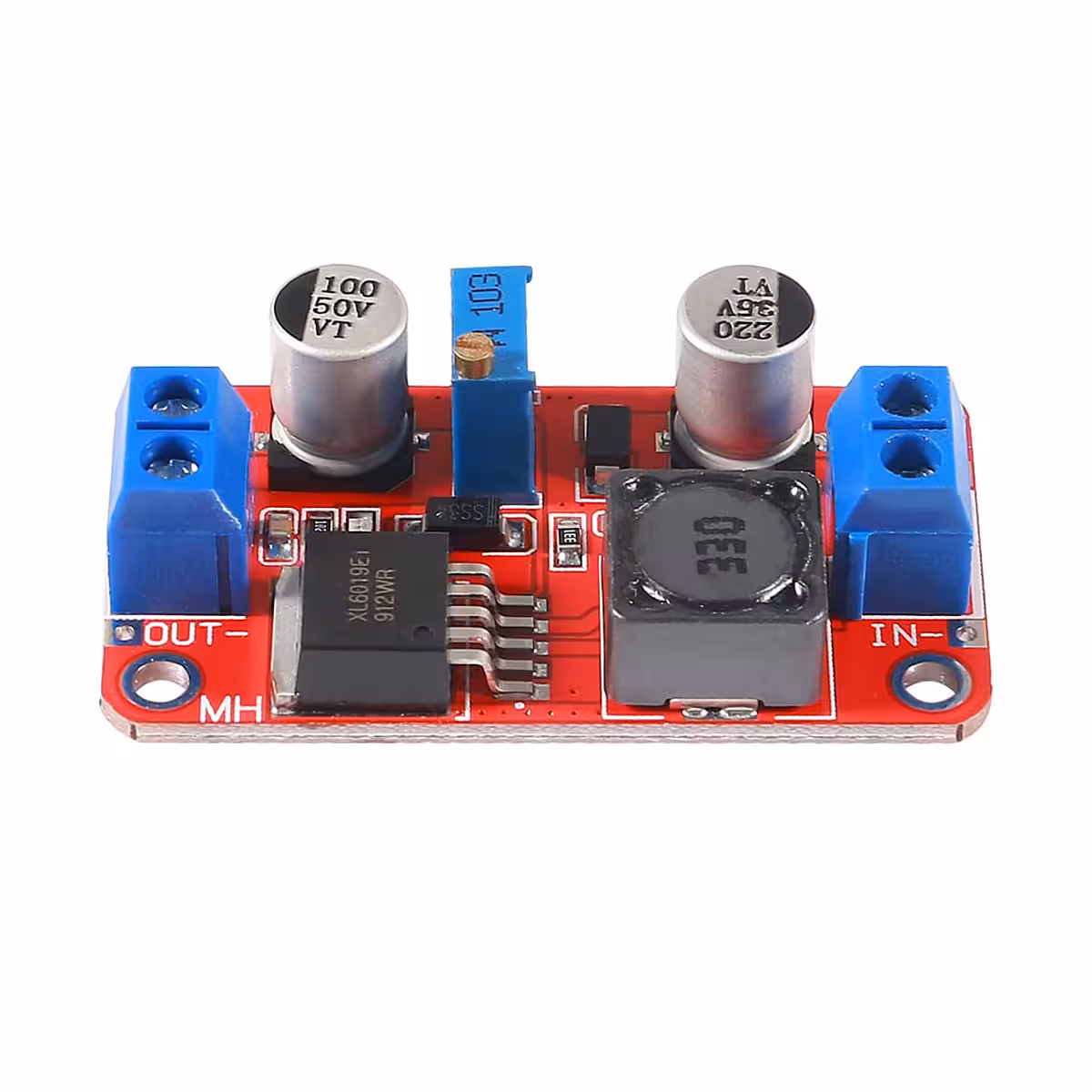

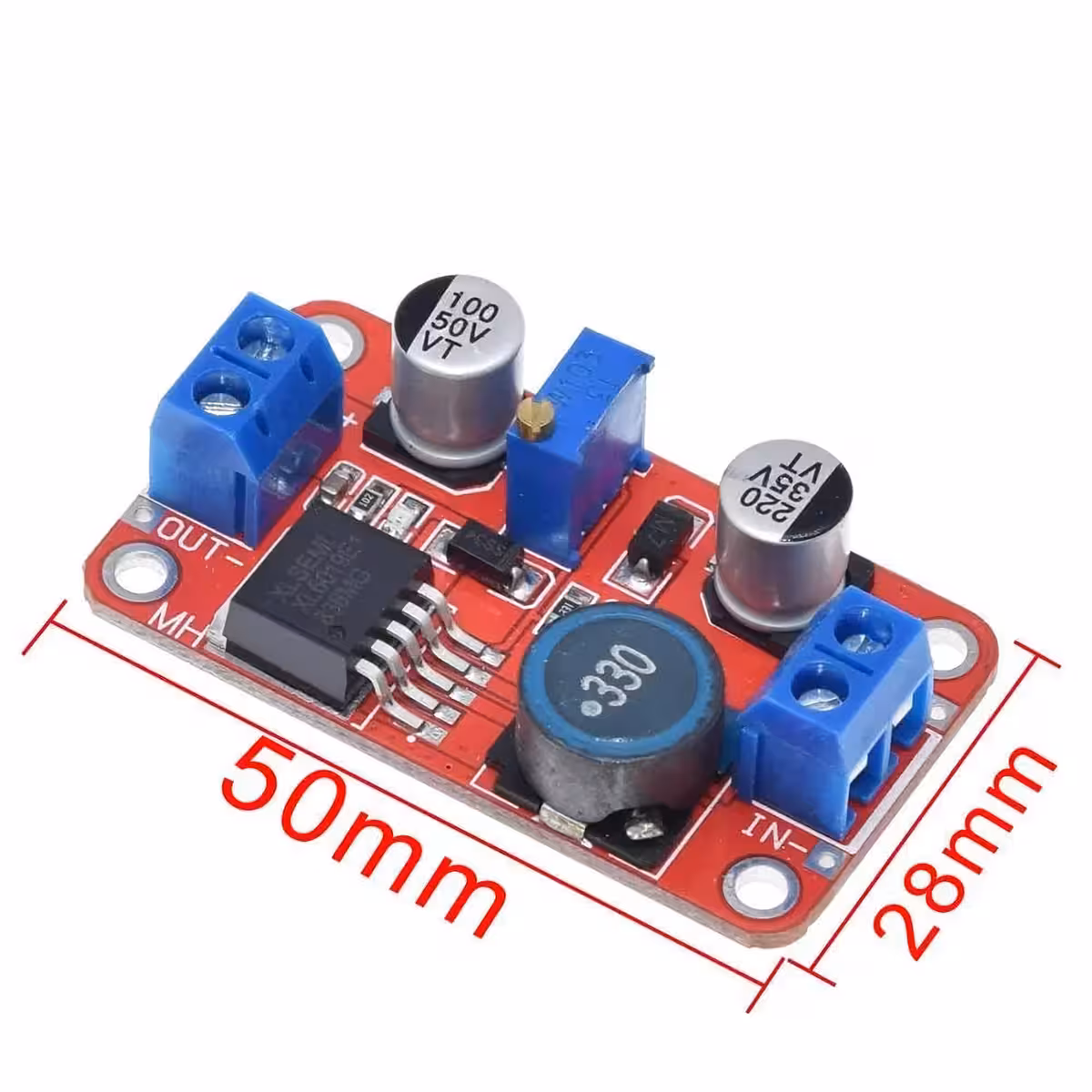

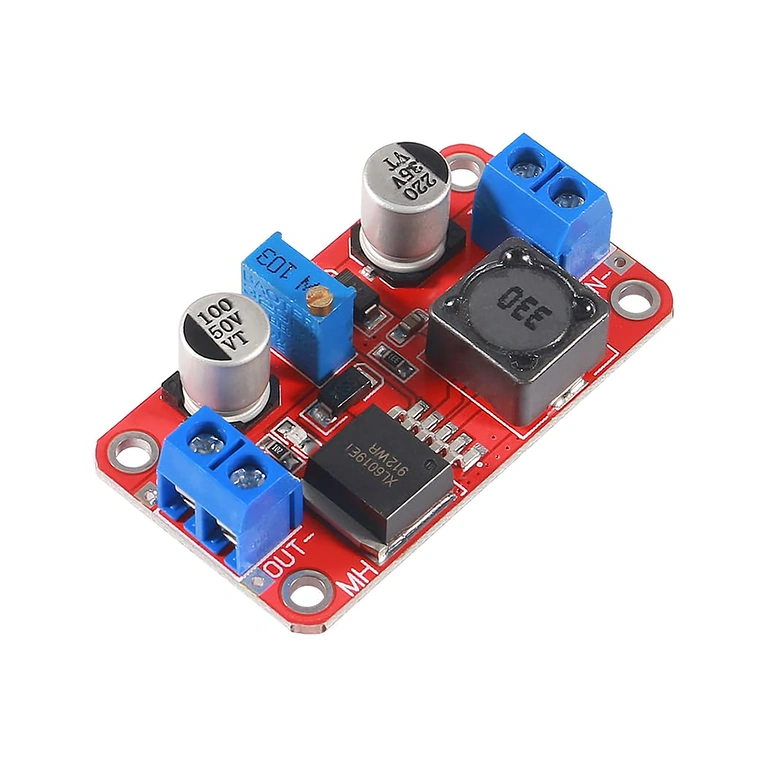

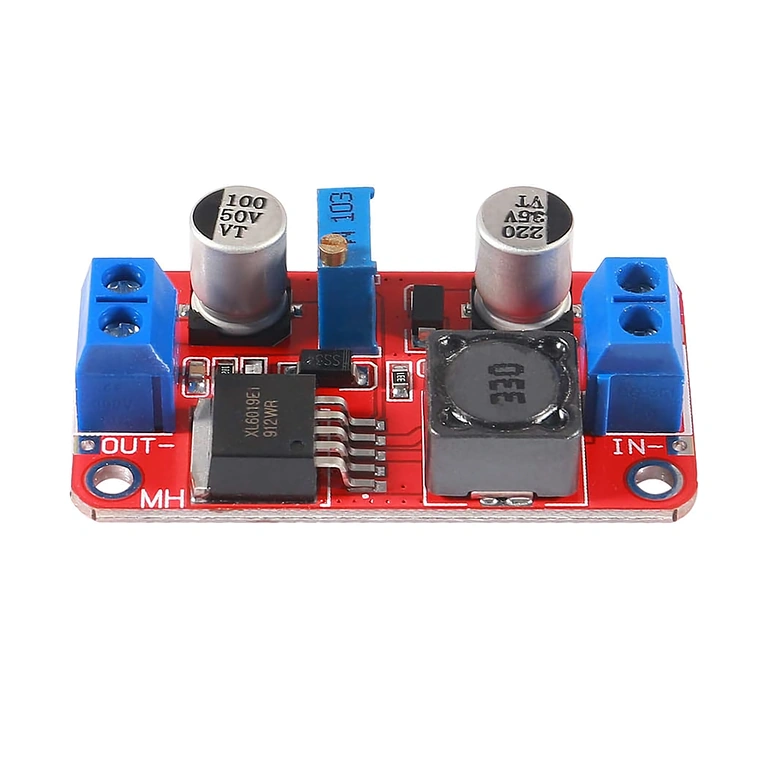

- Kompaktan dizajn: 50×28×13mm — lako se ugrađuje u bilo koje DIY kućište, prijenosni projekt ili upravljačku ploču.
Tehnički detalji i performanse

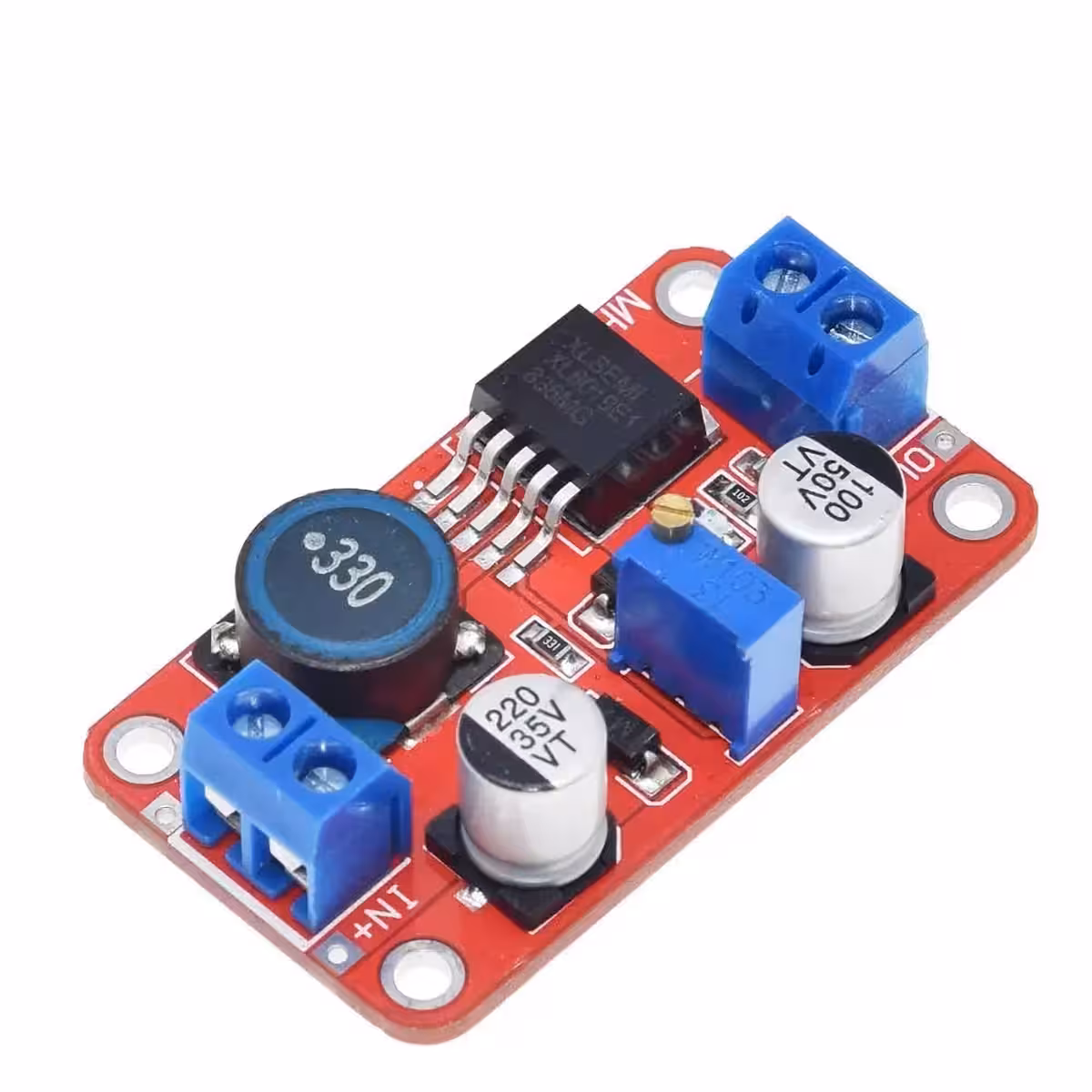

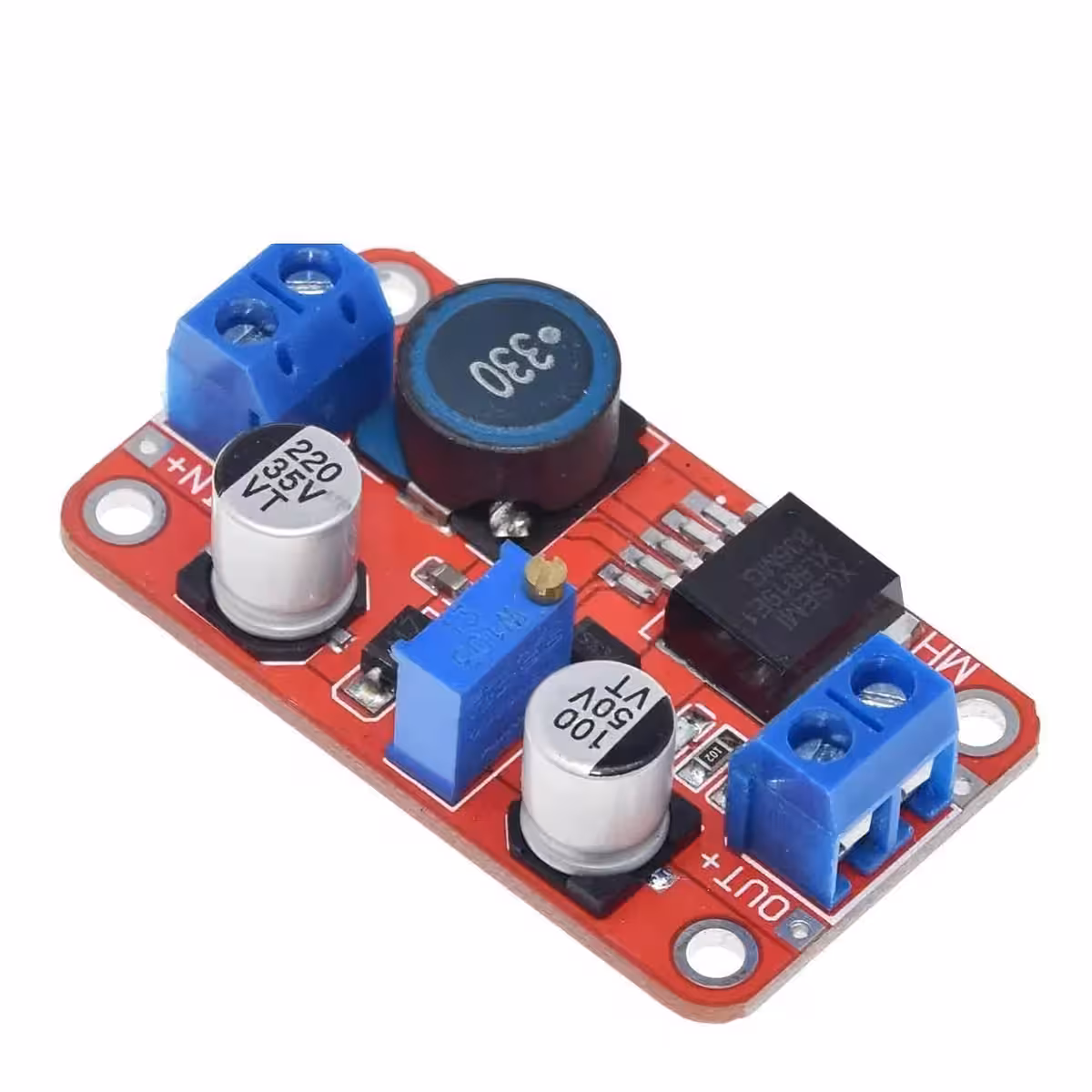

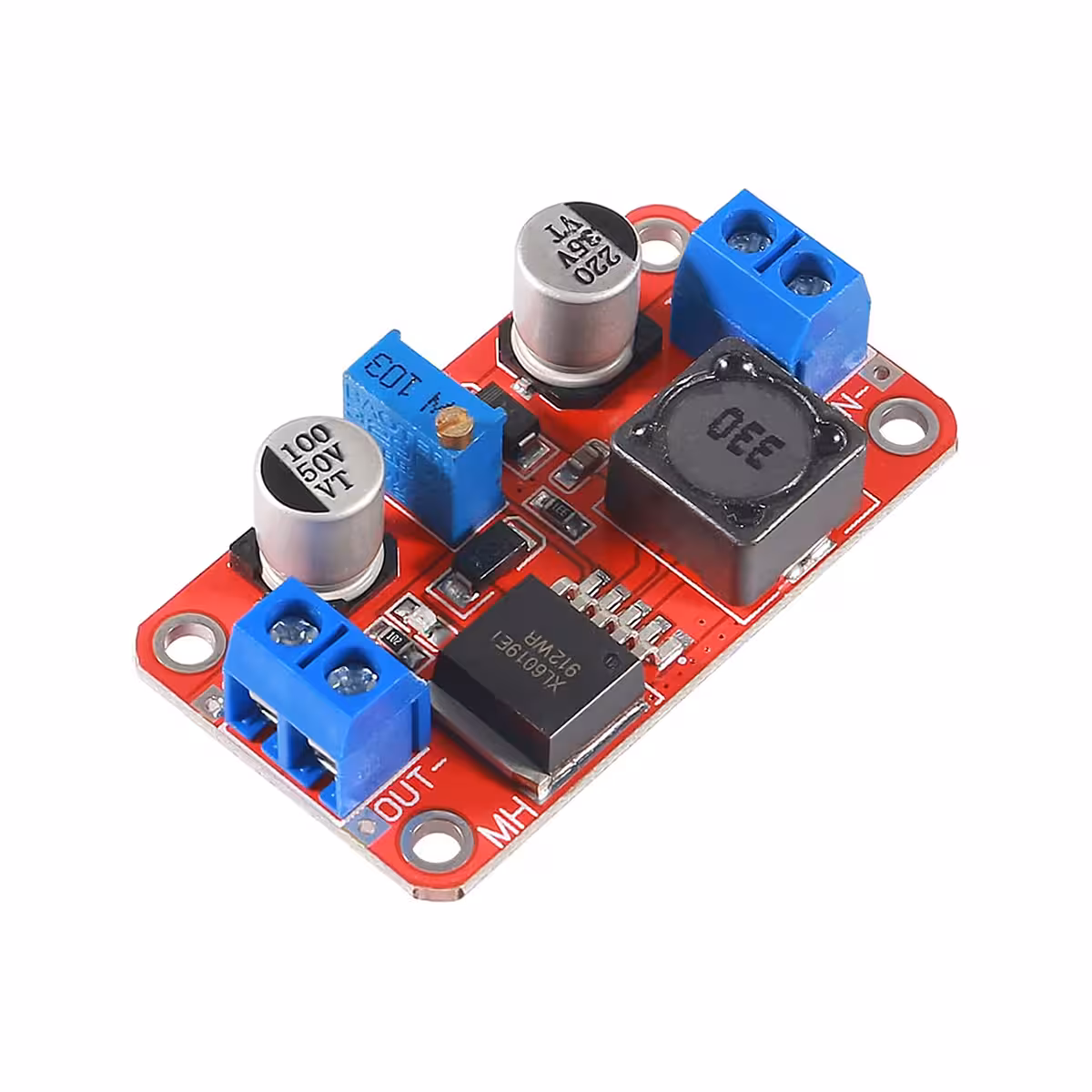

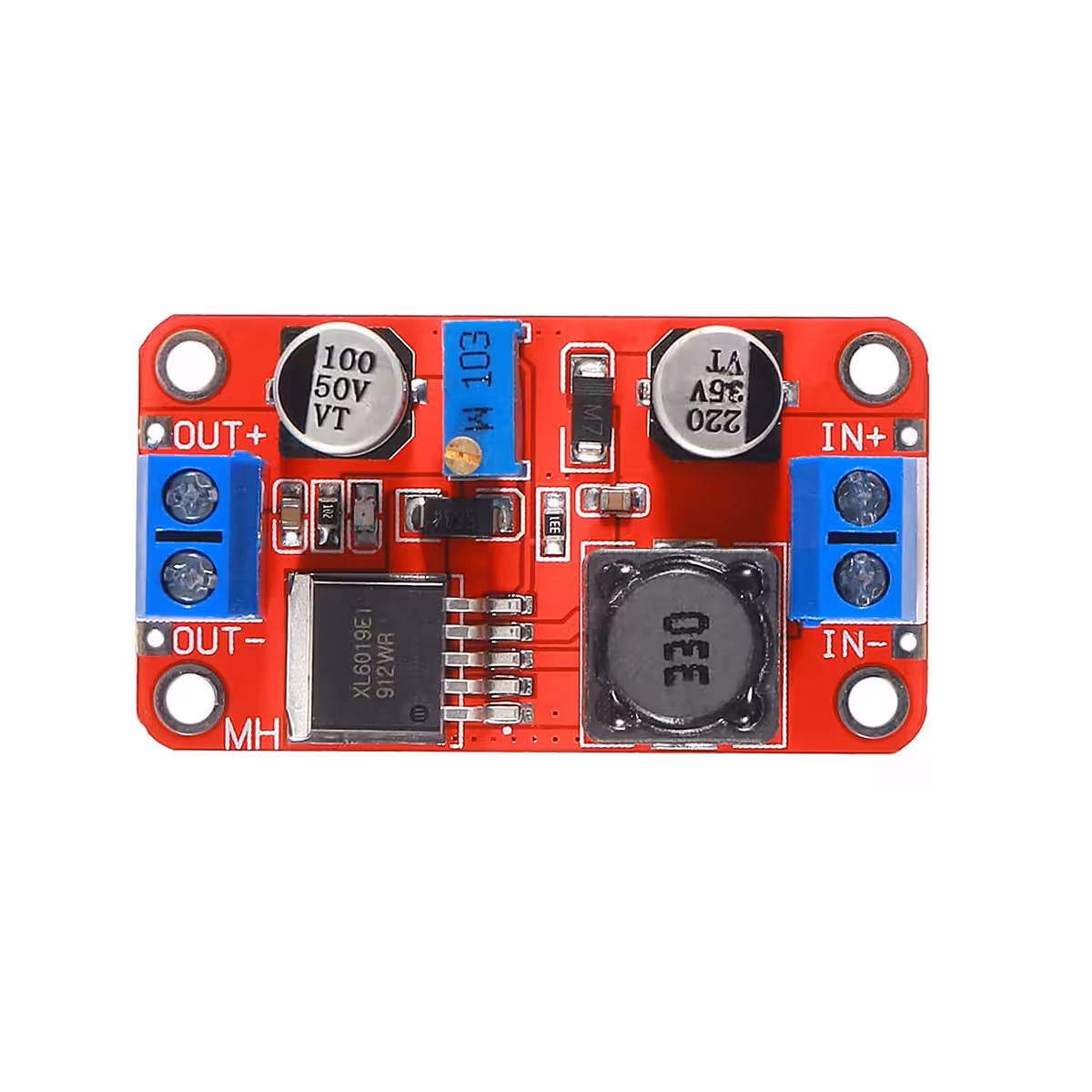

Srce modula je XL6019 integrirani krug, PWM boost kontroler s ugrađenim MOSFET-om snage — to znači manje vanjskih komponenti, manje šuma i učinkovitiju pretvorbu u usporedbi s modulima koji koriste vanjski MOSFET. Kvalitetna prigušnica i odabrane SMD komponente osiguravaju izlazni ripl ispod 100mV, što je ključno kada napajate Arduino, audio DAC ili senzore osjetljive na fluktuacije napona.
Frekvencija prebacivanja od 220KHz omogućuje korištenje manjih pasivnih komponenti i brži odziv na promjene opterećenja. Ako radite sa snagama iznad 10W, preporučujemo montažu hladnjaka na MOSFET i osiguravanje ventilacije — modul podržava radne temperature od -40°C do +85°C, što ga čini pogodnim i za industrijske ili vanjske primjene.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | 3V – 35V (maksimalno 40V) |
| Izlazni napon | 5V – 40V (maksimalno 45V) |
| Maksimalna izlazna struja | 5A (preporučeno kontinuirano: max. 2,5A bez hladnjaka) |
| Učinkovitost pretvorbe | Do 94% |
| Frekvencija prebacivanja | 220KHz |
| Izlazni ripl (valovitost) | < 100mV |
| Preciznost regulacije napona | ±0,5% |
| Preciznost regulacije opterećenja | ±0,5% |
| Integrirane zaštite | Prekomjerna struja, pregrijavanje |
| Radna temperatura | -40°C ~ +85°C |

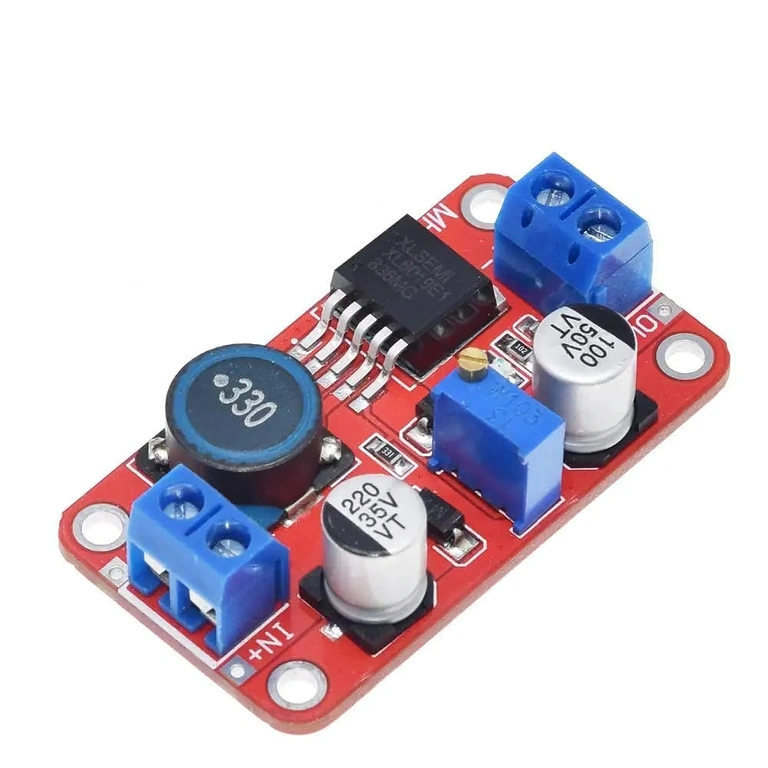

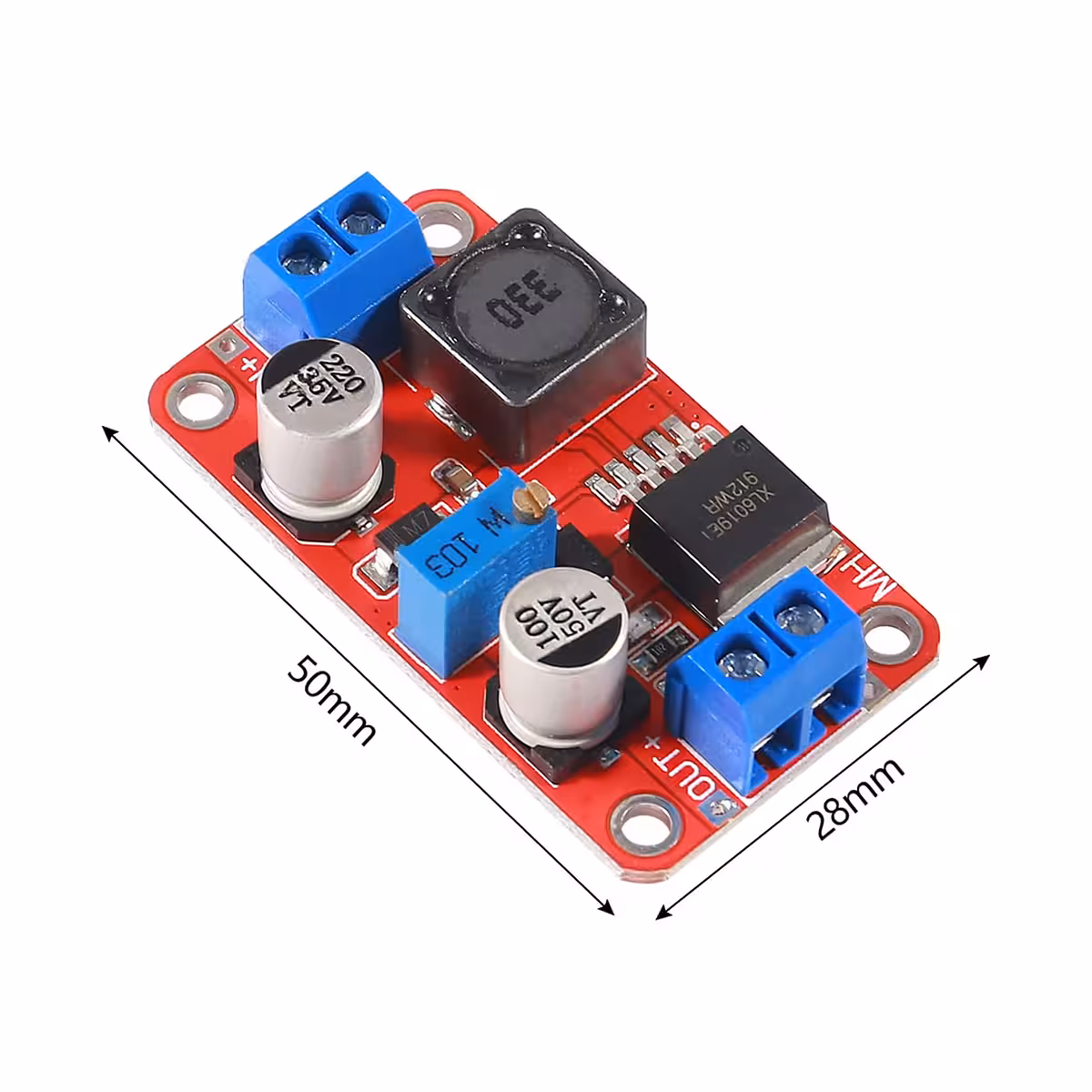

| Dimenzije modula | 50mm × 28mm × 13mm |
| Tip konvertera | Boost (Step-Up) DC-DC |
Upute za korištenje

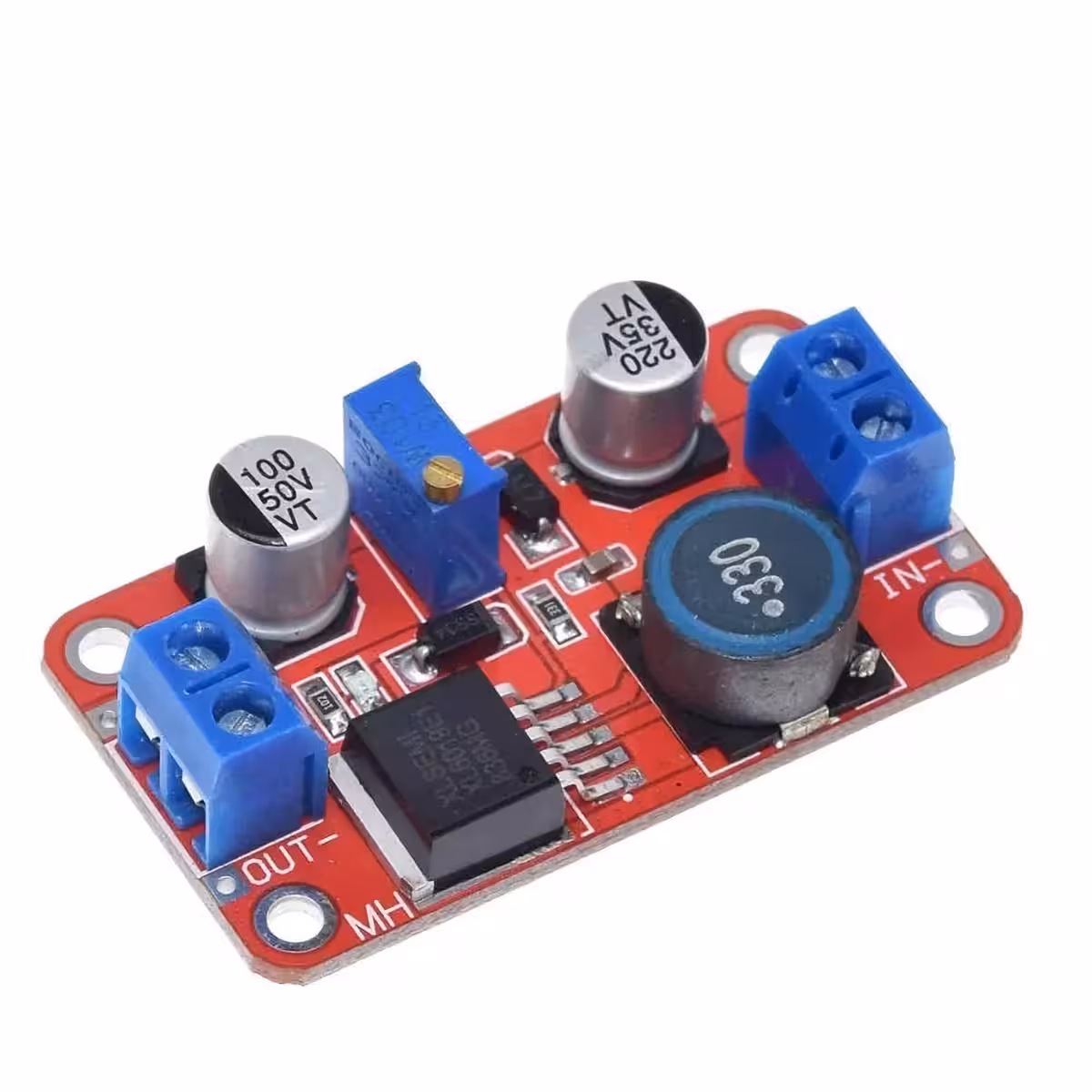

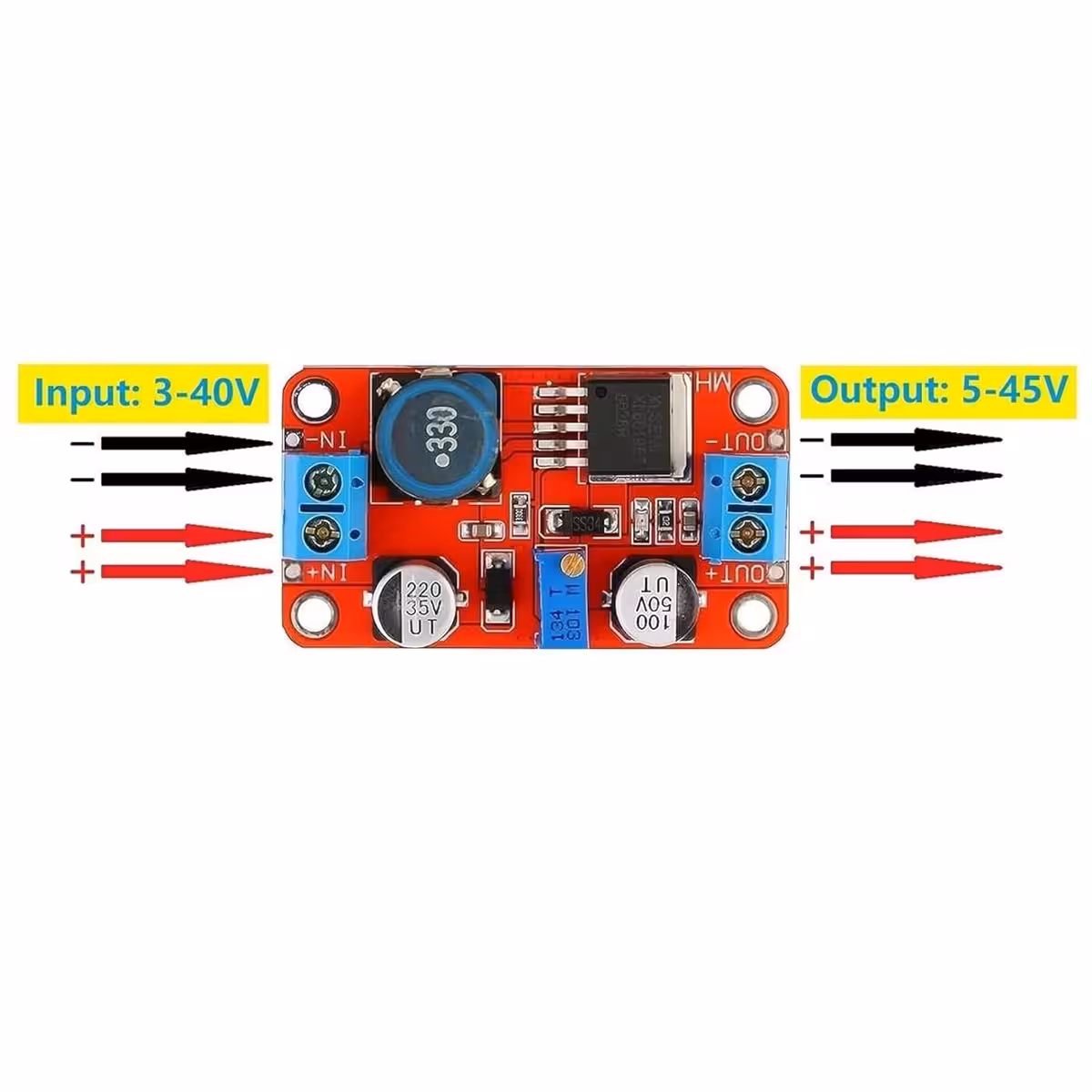

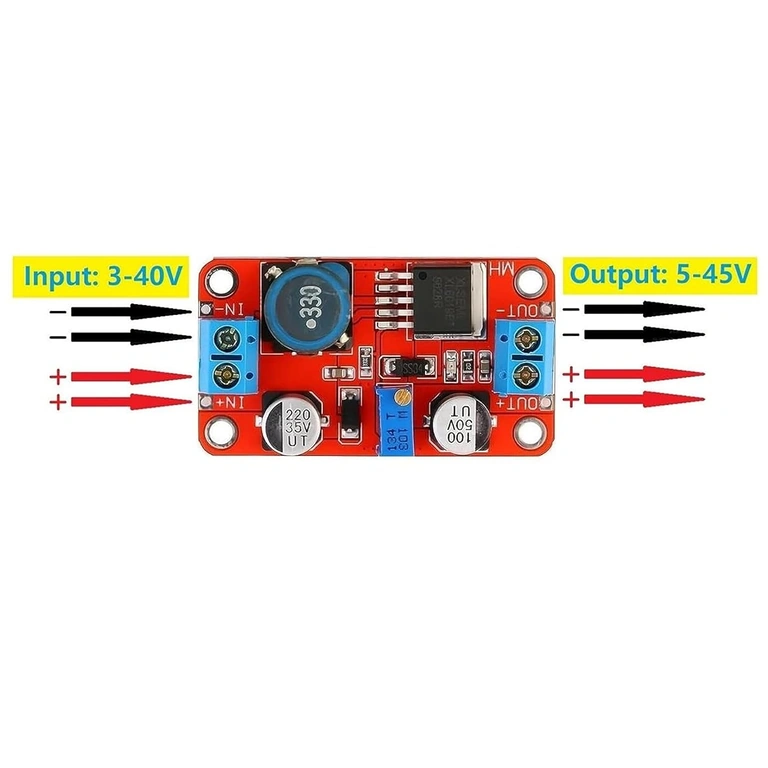

- Spajanje izvora: Spojite DC napon između 3V i 35V na ulazne terminale (IN+ i IN–). LED indikator će zasvijetliti, potvrđujući ispravno napajanje.
- Mjerenje izlaza: Prije spajanja trošila, spojite digitalni multimetar na izlazne terminale (OUT+ i OUT–) kako biste provjerili tvornički postavljen napon.
- Podešavanje potenciometra: Okretanjem potenciometra u smjeru kazaljke na satu povećavate izlazni napon, a suprotno od kazaljke na satu ga smanjujete. Podešavajte polako uz stalno praćenje multimetra.
- Provjera razlike napona: Za stabilan rad, izlazni napon mora biti barem 1,5V viši od ulaznog.
- Spajanje trošila: Nakon što ste podesili željeni napon, spojite trošilo. Za opterećenja iznad 10W, obavezno montirajte hladnjak na MOSFET i osigurajte adekvatno hlađenje.
Sadržaj pakiranja
- 1x XL6019 DC-DC Boost konverter modul
Često postavljana pitanja
Mogu li koristiti ovaj modul kao izvor od 12V iz baterije od 5V?
Da, bez problema. Imajte na umu da pri učinkovitosti od ~90%, za 1A pri 12V trebate oko 2,5A na ulazu od 5V — provjerite može li vaš izvor od 5V isporučiti tu struju.
Može li se koristiti za punjenje Li-Ion baterija?
Modul može isporučiti potreban napon (npr. 4,2V ili 8,4V za 2S), ali nema ugrađen krug za upravljanje punjenjem (BMS). Obavezno spojite namjenski modul za punjenje (npr. TP4056) na izlaz ovog konvertera — ne punite baterije direktno bez zaštitnog kruga.
Je li kompatibilan sa solarnim panelima?
Da, to je česta primjena. Modul podiže promjenjivi napon panela (između 3V i 35V) na fiksnu vrijednost za punjenje baterija ili napajanje uređaja. Odlično funkcionira čak i kada se napon panela mijenja tijekom dana.
Zašto napon na izlazu blago oscilira pri velikim opterećenjima?
Pri strujama blizu 5A, ripl se povećava. Dodajte elektrolitski kondenzator od 470–1000µF na izlaz i montirajte hladnjak na MOSFET. Za maksimalnu stabilnost, držite kontinuiranu struju ispod 2,5A bez dodatnog hlađenja.
Radi li s jednom LiPo ćelijom od 3,7V?
Da. Minimalni ulazni napon je 3V, tako da LiPo ćelija od 3,7V nominalno radi savršeno. Isto vrijedi i za 2–3 AA ili AAA baterije spojene u seriju.
