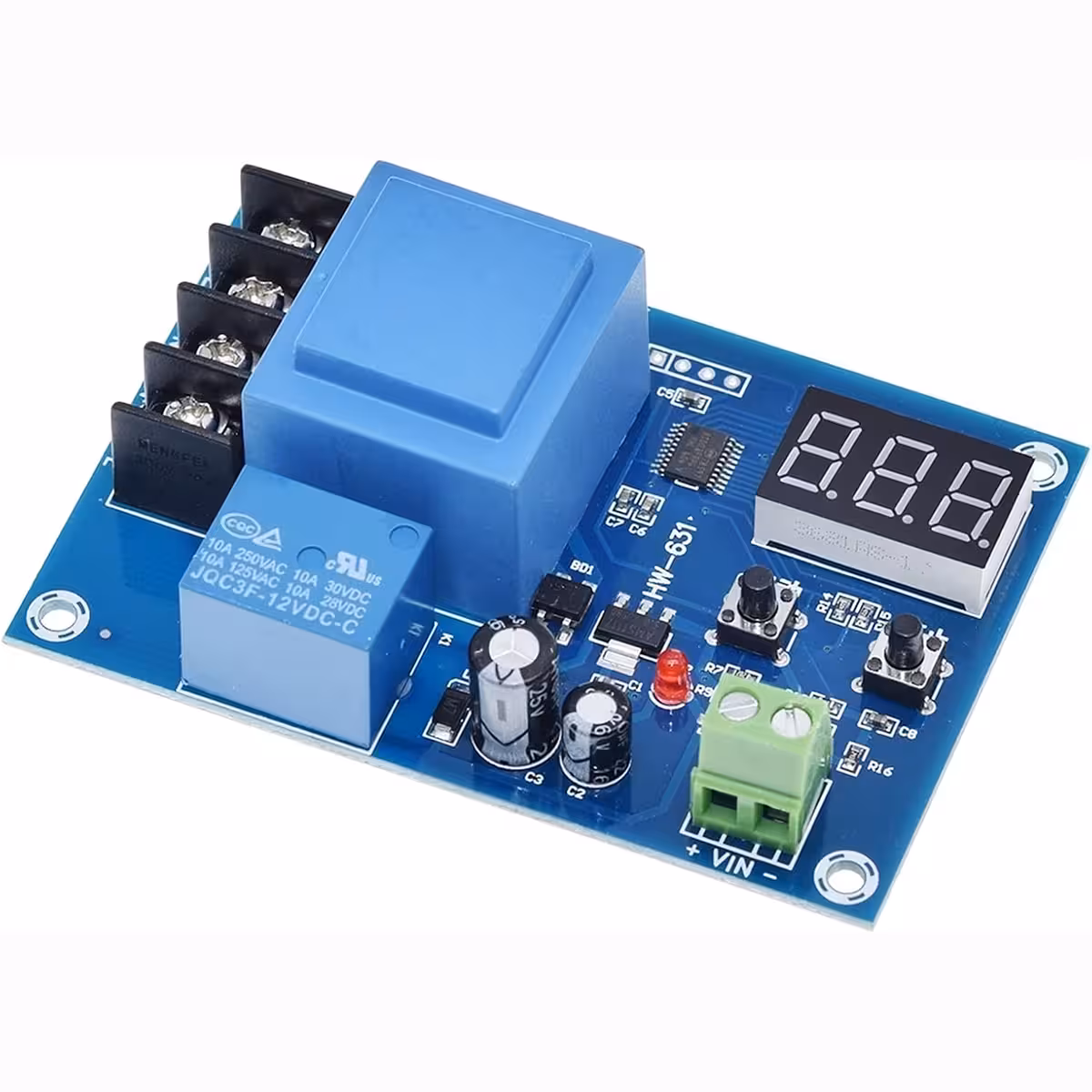

Kontroler punjenja baterija XH-M602 – postavite jednom i prepustite automatizaciji
Zabrinuti ste zbog prekomjernog punjenja ili dubokog pražnjenja baterije? Uz modul XH-M602, pragove uključivanja i isključivanja postavljate samo jednom, a ugrađeni relej automatski upravlja cijelim ciklusom punjenja baterija — bez potrebe za ručnim nadzorom i rizikom od oštećenja. Modul podržava rad s naponima od 3.7V do 120V, što ga čini idealnim za sve, od jedne Li-Ion ćelije do kompleksnih solarnih sustava od 96V.
Napomena: XH-M602 je kontroler s relejem koji nadzire napon i uključuje/isključuje vanjski izvor punjenja. Modul sam po sebi ne generira napon punjenja; potreban vam je vanjski punjač ili izvor napajanja kompatibilan s vašom baterijom.
Zašto odabrati modul XH-M602? (Ključne prednosti):
- Univerzalna kompatibilnost — podržava Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH i olovne baterije, u rasponu od 3.7V (pojedinačna ćelija) do 120V (serijski spojeni sustavi)
- Automatska kontrola putem releja — postavite START i STOP pragove, a modul će samostalno upravljati procesom punjenja
- LED zaslon s preciznošću od 0.1V — pratite točan napon baterije u stvarnom vremenu, bez nagađanja temeljenog na postocima
- Idealno za solarne sustave — štiti 24V, 48V ili 72V baterije od prepunjavanja u fotonaponskim instalacijama
- Brzo resetiranje (3 sekunde) — istovremenim pritiskom na START + STOP vraćate uređaj na tvorničke postavke

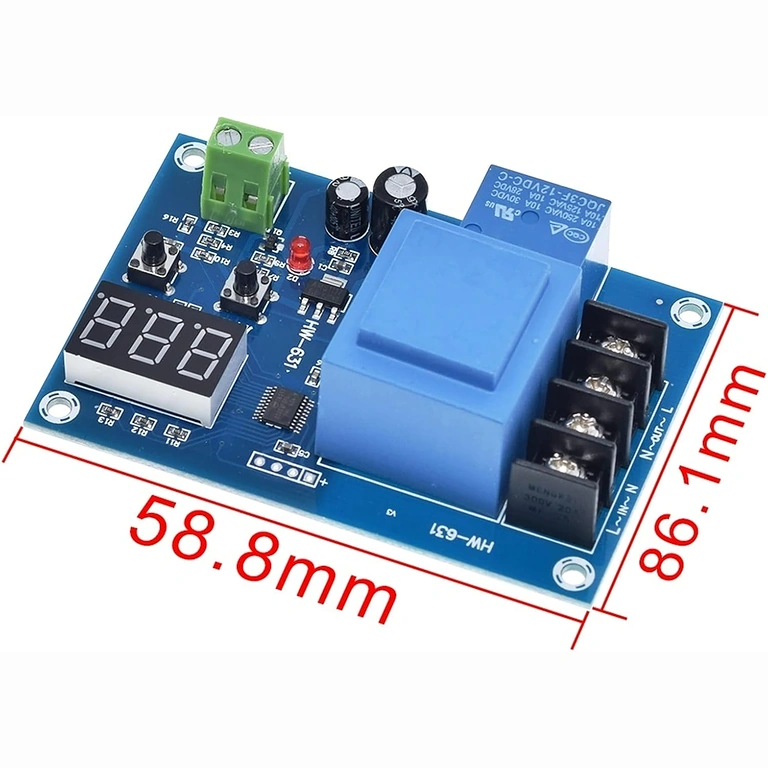

- Kompaktan dizajn za jednostavnu ugradnju — dimenzije 89 × 58 × 24 mm i masa od 111g omogućuju montažu u bilo koji razvodni ormar, DIY kutiju ili fiksnu instalaciju
Detalji i performanse

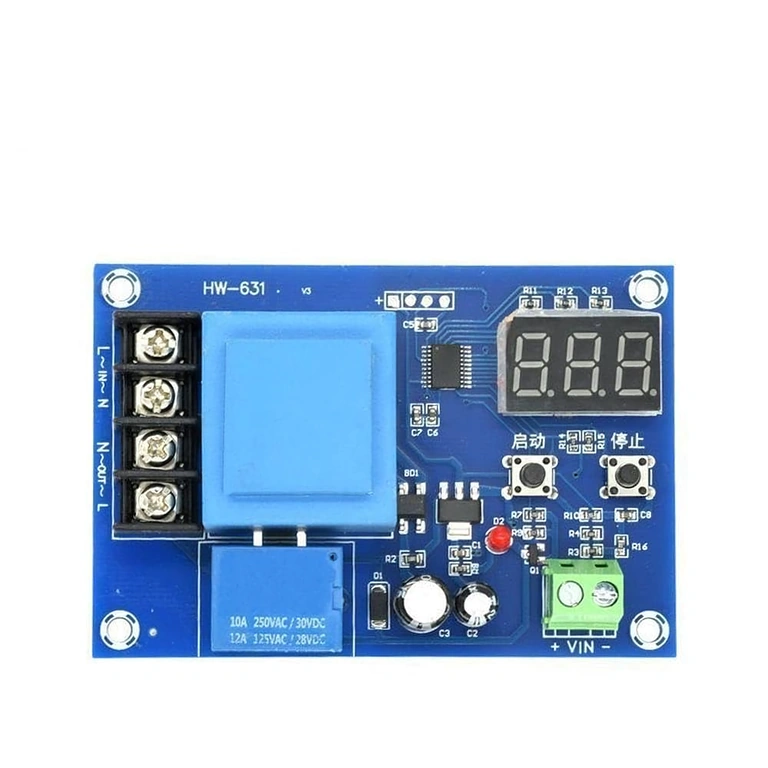

Srce modula je preklopni relej koji spaja ili odvaja izvor punjenja ovisno o naponu izmjerenom na terminalima baterije. Prag START definira minimalni napon pri kojem punjenje automatski započinje, dok prag STOP prekida proces kada baterija dosegne željenu razinu, čime se sprječava prepunjavanje. Napajanje samog modula vrši se izravno putem 220V AC, što ga čini savršenim za fiksne instalacije: radionice, garaže, solarne sustave ili industrijske UPS uređaje.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | XH-M602 |
| Nadzirani napon baterije | 3.7V – 120V |
| Podesivi naponi (uobičajeni) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Tip kontrole | ON/OFF relej (automatsko pokretanje/prekid punjenja) |
| Zaslon | LED, preciznost 0.1V |
| Napajanje modula | 220V AC |
| Kompatibilne baterije | Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH, olovne |
| Glavne primjene | 12V auto sustavi, solarni paneli, UPS, električna vozila, DIY projekti |
| Dimenzije | 89 × 58 × 24 mm |
| Masa | 111g |
Upute za programiranje i korištenje
- Postavljanje START praga (početak punjenja): držite tipku START 3 sekunde dok vrijednost ne počne treperiti, podesite željeni napon tipkama + i –, te potvrdite pritiskom na START.
- Postavljanje STOP praga (prekid punjenja): držite tipku STOP 3 sekunde dok vrijednost ne počne treperiti, podesite napon prekida tipkama + i –, te potvrdite pritiskom na STOP.
- Resetiranje na tvorničke postavke: istovremeno pritisnite i držite tipke START i STOP dok se na zaslonu ne pojavi 888.

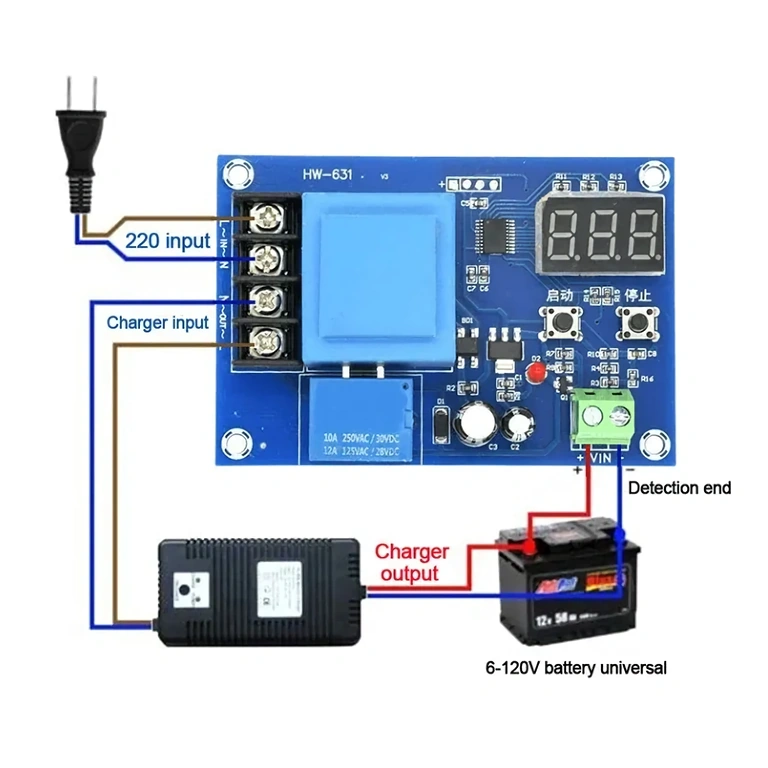

- Spajanje baterije: spojite terminale modula na bateriju pazeći na ispravan polaritet (+ i –), a vanjski izvor punjenja spojite na izlaz releja.
- Provjera rada: po dosezanju STOP praga, relej se automatski isključuje; kada napon padne ispod START praga, relej ponovno pokreće ciklus.
Sadržaj pakiranja
- 1 × Modul kontrolera punjenja baterija XH-M602
Često postavljana pitanja
Radi li s automobilskim akumulatorom od 12V?
Da. Postavite STOP na 14.4V (puna napunjenost) i START na 12.0V (minimalno dopušteno pražnjenje), a relej će automatski upravljati ciklusom za bilo koji olovni 12V akumulator.
Može li se koristiti u sustavima sa solarnim panelima?
Da, to je jedna od najčešćih primjena. Kontrolira spajanje izvora punjenja (panel + regulator) na baterije od 24V, 48V ili 72V, štiteći ih od prepunjavanja bez obzira na varijacije u proizvodnji solarne energije.
Generira li modul napon punjenja?
Ne. XH-M602 je kontroler, a ne punjač. On nadzire napon baterije i upravlja relejem koji spaja ili odvaja vaš vanjski izvor punjenja. Potreban vam je zaseban punjač ili izvor napajanja koji odgovara tipu vaše baterije.
Kolika je preciznost mjerenja napona?
LED zaslon prikazuje napon s rezolucijom od 0.1V, što je dovoljno precizno za pravilno upravljanje ciklusima punjenja za sve podržane tipove baterija, uključujući Li-Ion i LiFePO4 s uskim rasponima napona.

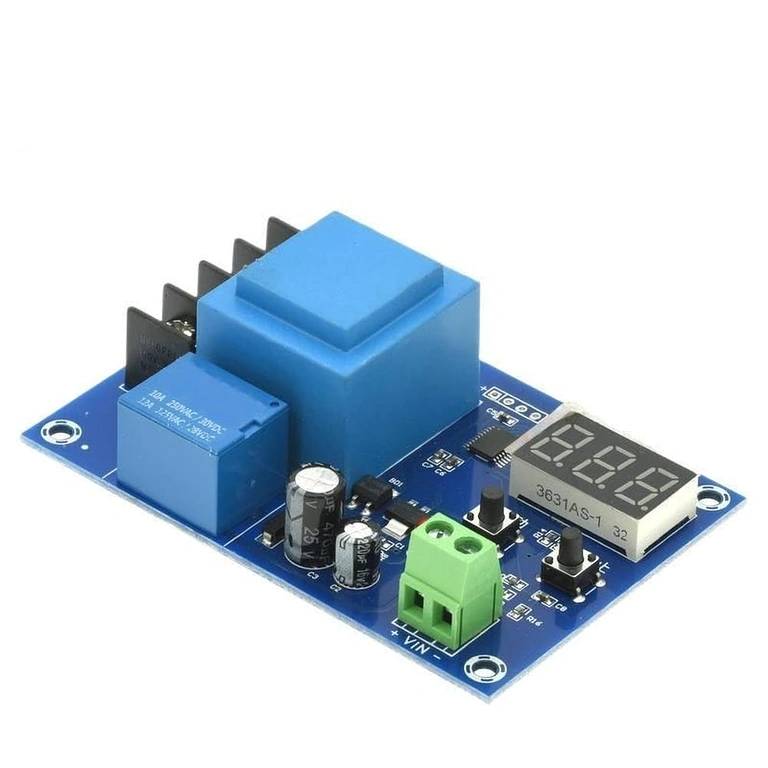

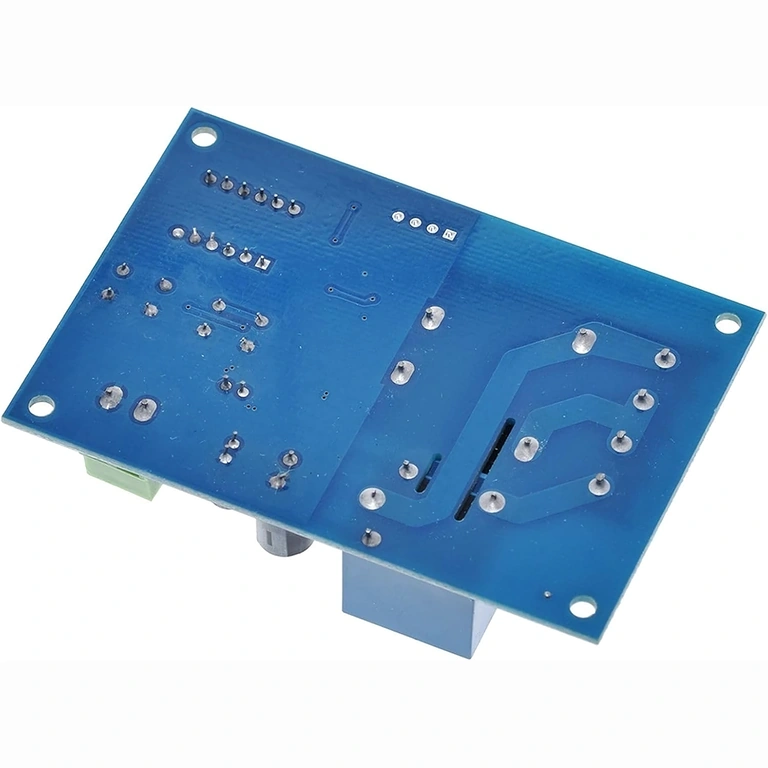

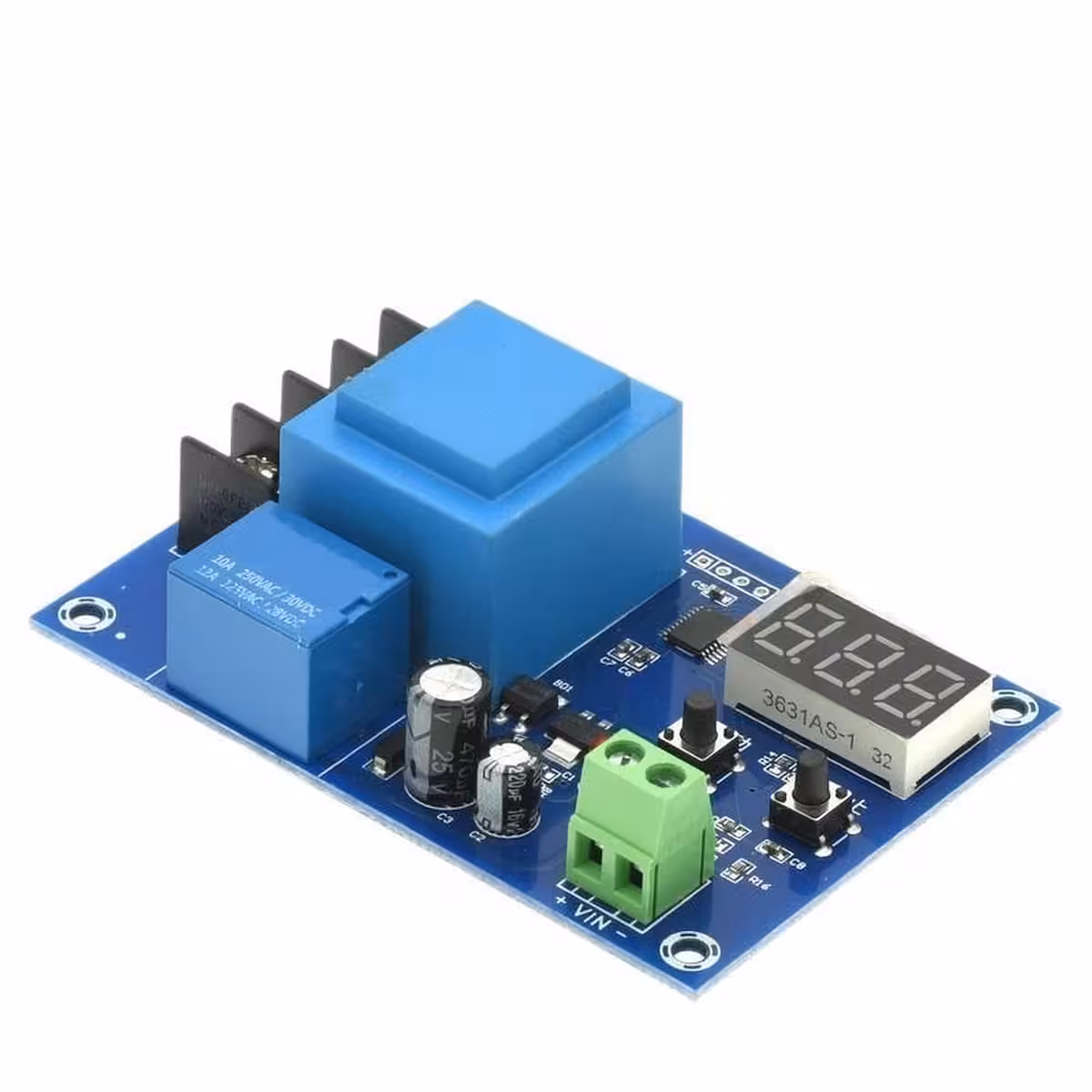

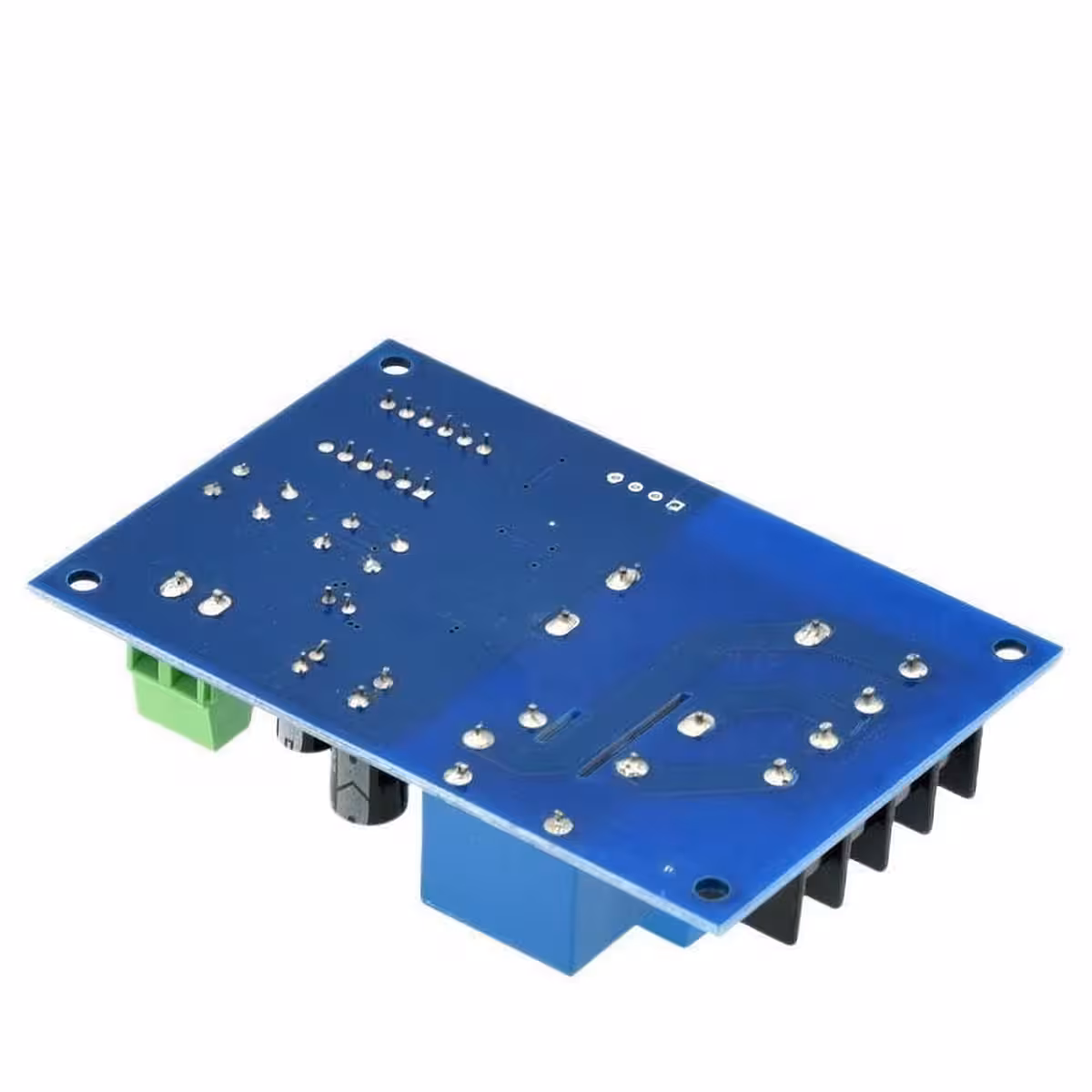

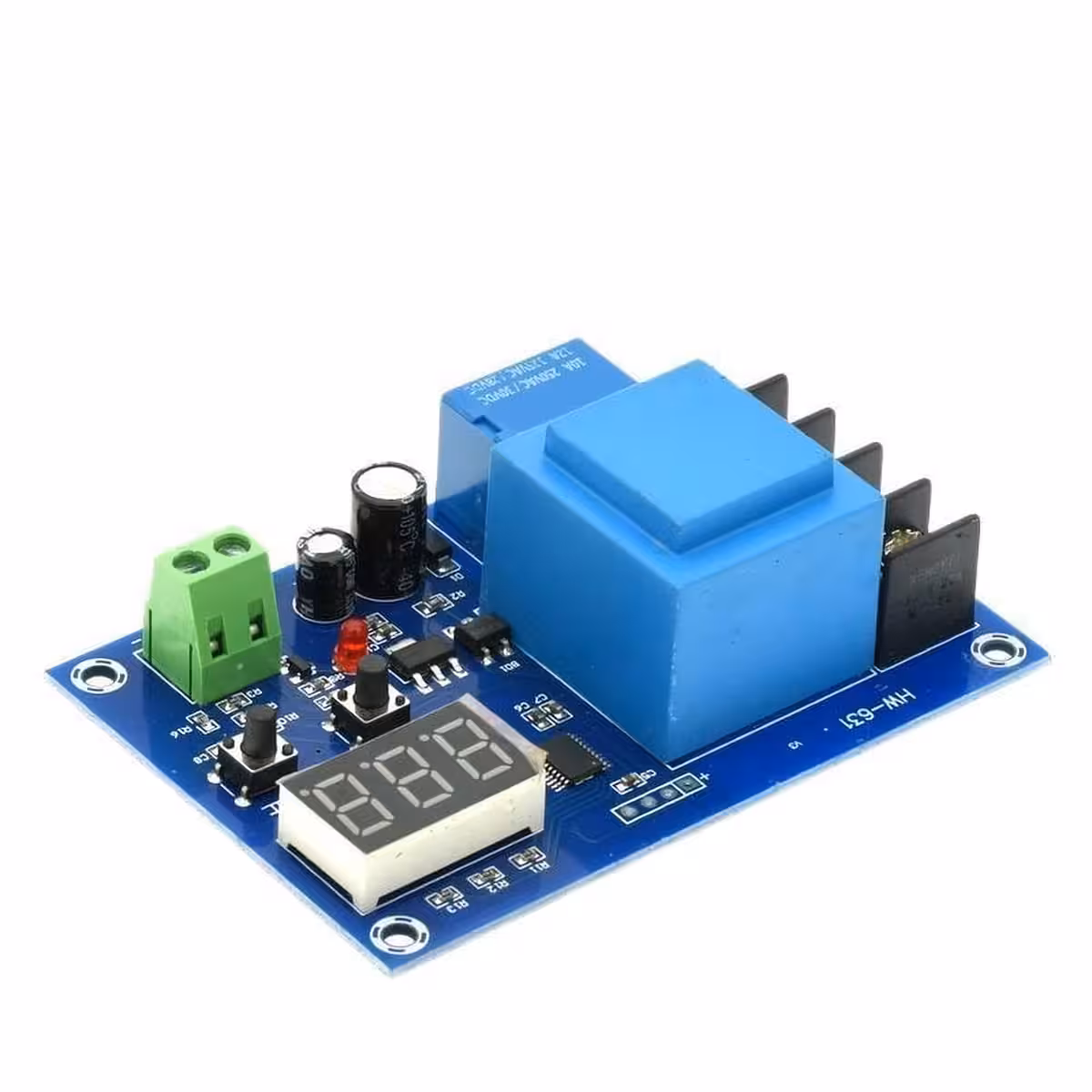

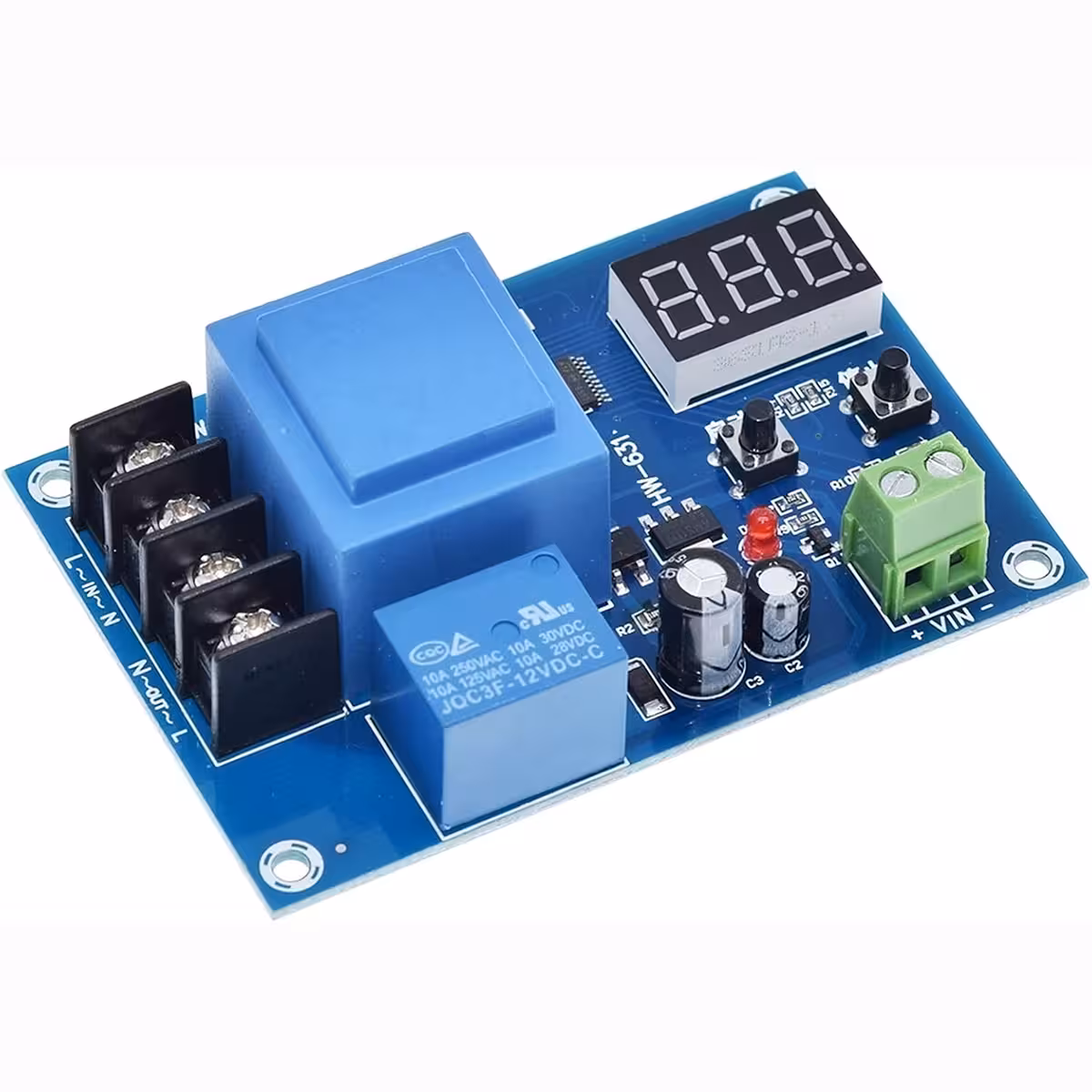

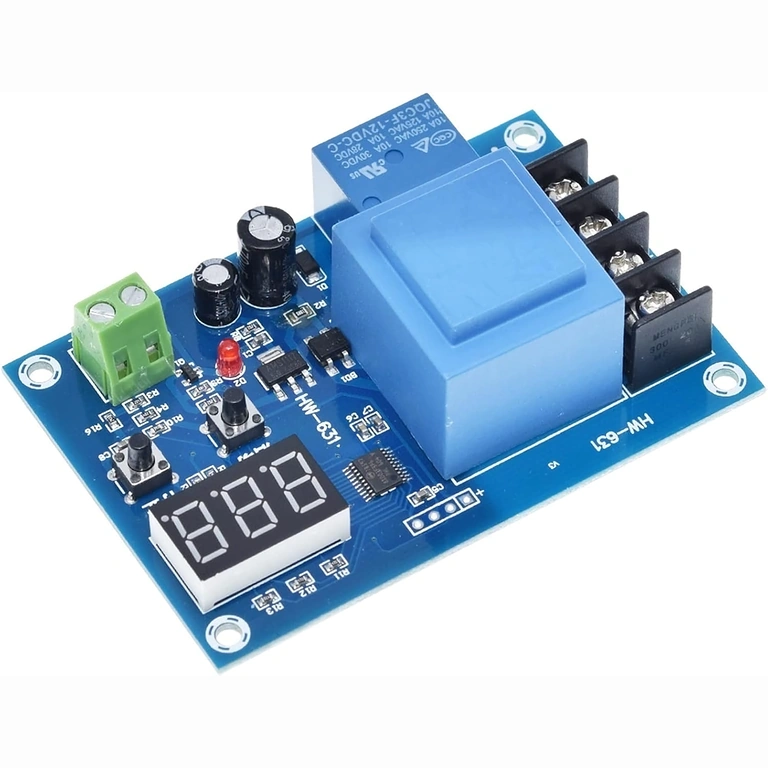

Galerija fotografija
