Laboratorijsko napajanje 30V 4A Step Up Down DC-DC Converter – podesiv napon i struja, stabilan istosmjerni izlaz

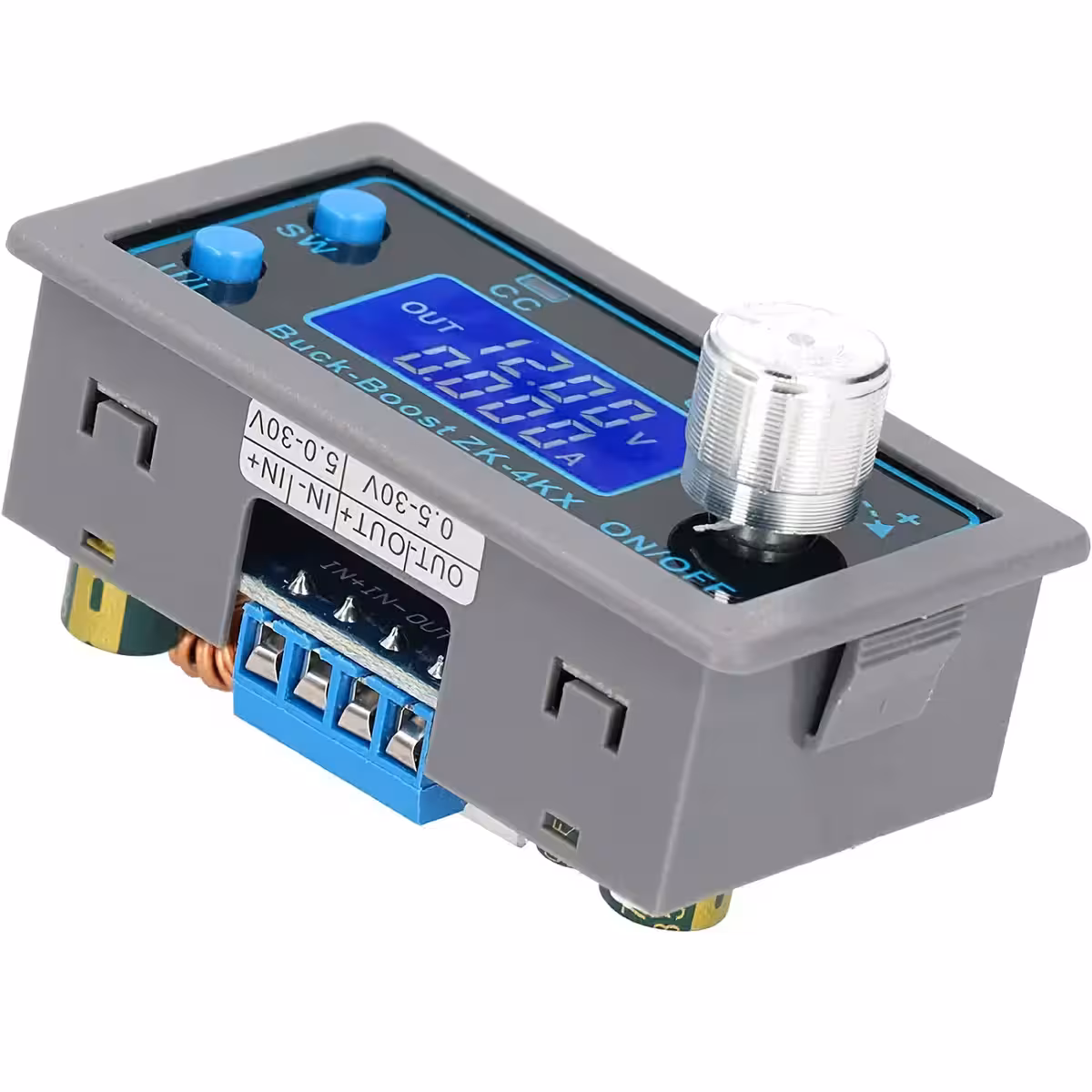

Laboratorijski izvor 30V 4A je DC-DC step-up i step-down modul koji omogućuje precizno podešavanje izlaznog napona i struje. Idealno je za elektroničke projekte, napajanje uređaja koji zahtijevaju promjenjive vrijednosti istosmjerne struje te testiranje komponenti. S širokim rasponom ulaznih napona (5-30V) i izlaznih (0,5-30V), ovaj izvor pruža visoku fleksibilnost i stabilne performanse.

Detaljne tehničke specifikacije

Funkcije i koraci za uporabu

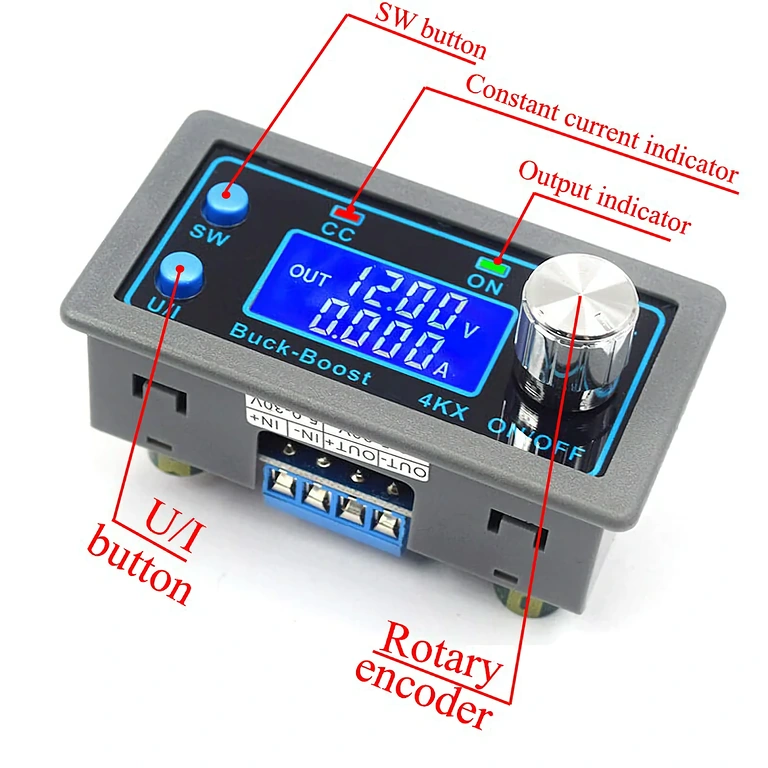

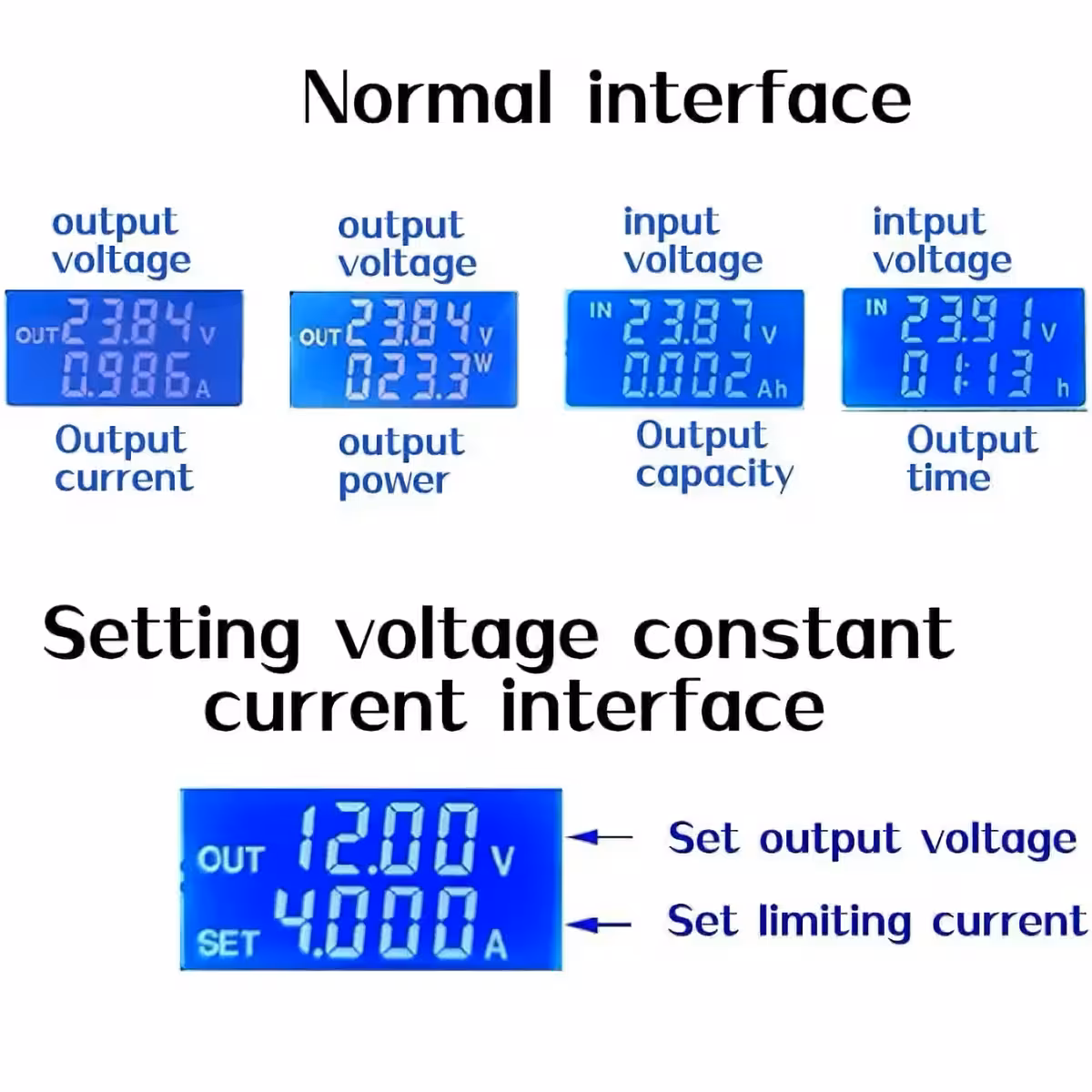

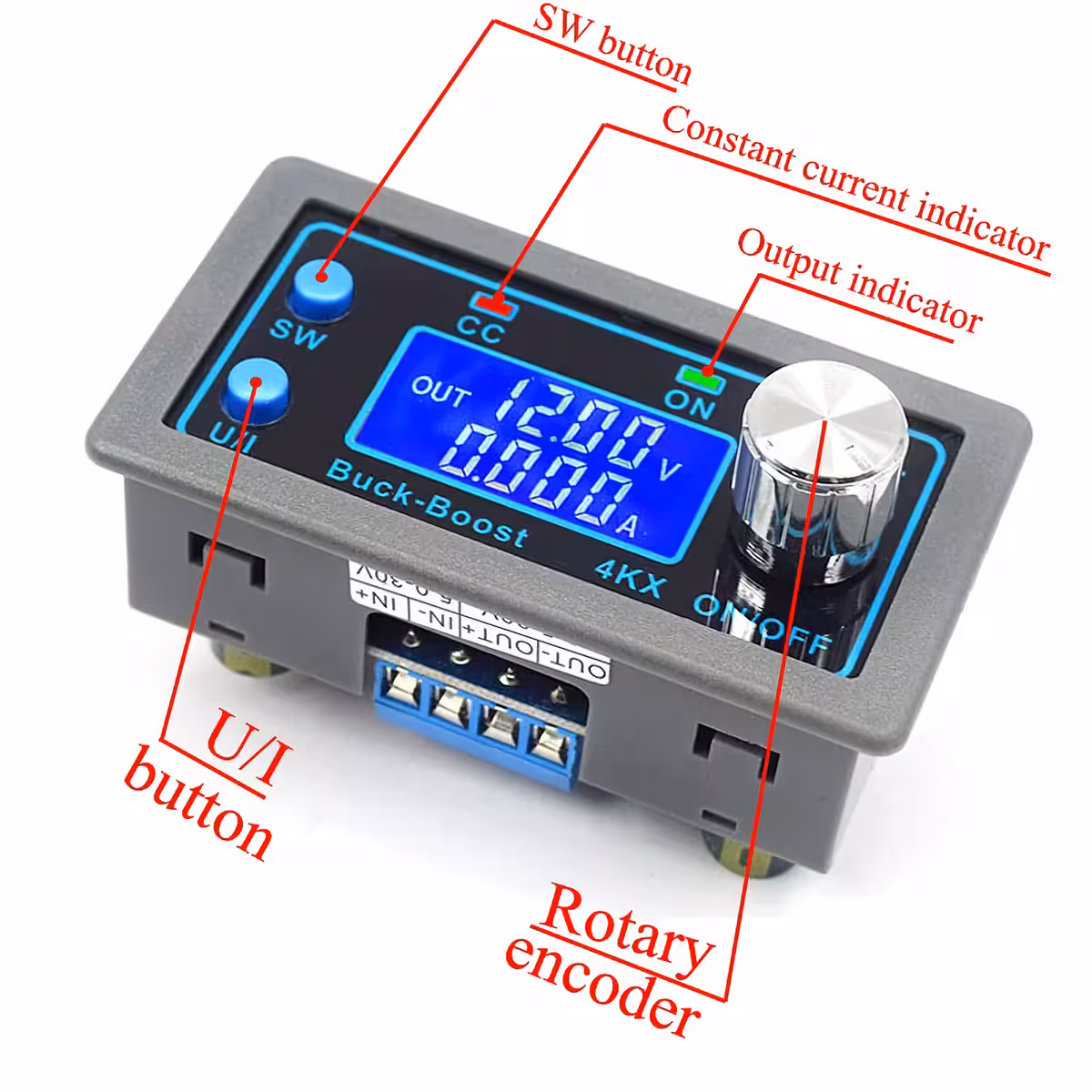

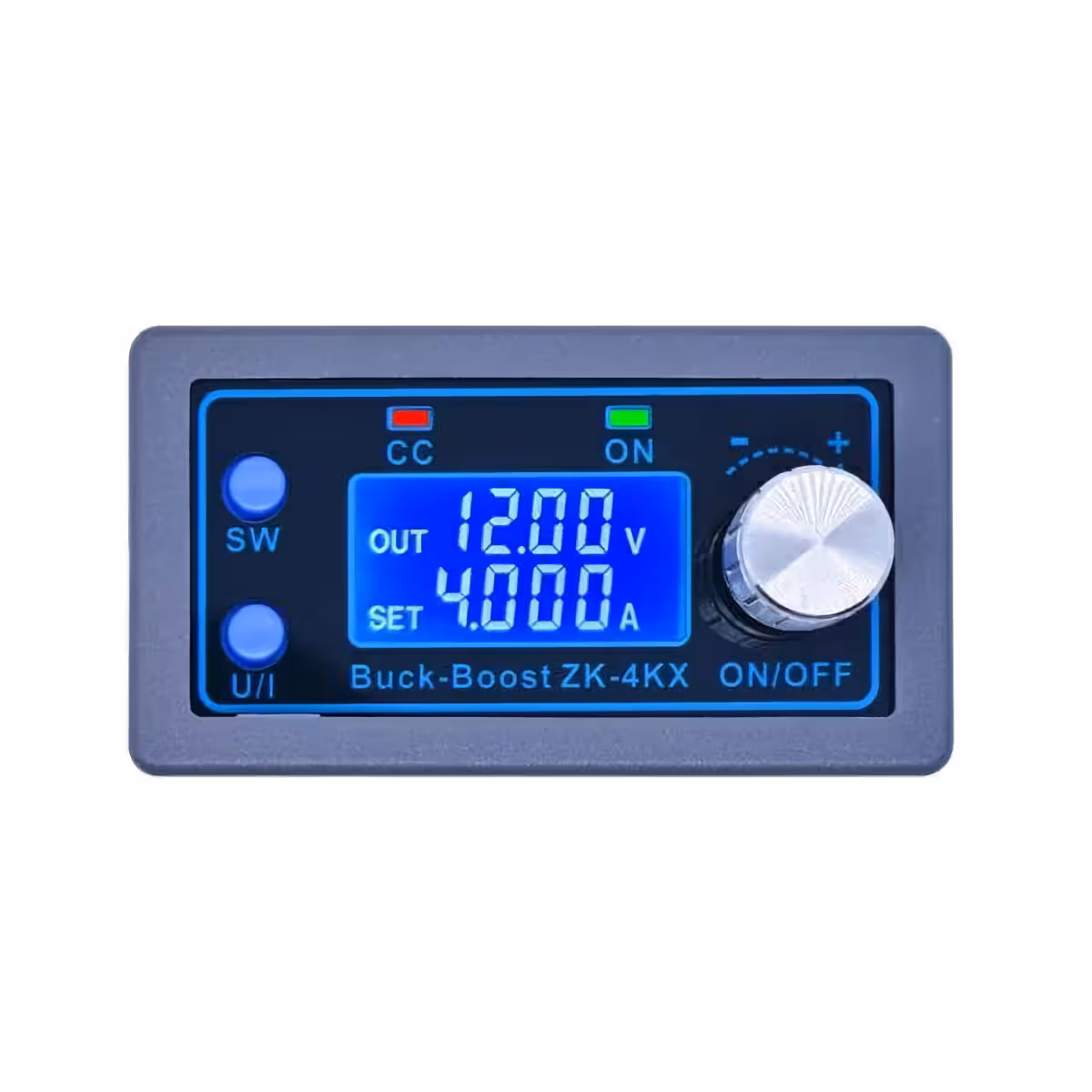

1. Prebacivanje prikaza parametara: U normalnom modu, pritisnite gumb SW za izmjenu prikaza između napona (V), struje (A), snage (W), kapaciteta (Ah) i vremena (h). Dugim pritiskom na SW mijenjate prikaz između ulaznog napona (IN) i izlaznog (OUT).
2. Postavljanje izlaznog napona: Pritisnite gumb U/I za ulazak u izbornik postavljanja konstantnog izlaznog napona. Promjenjiva znamenka će treptati. Okrenite rotacijski enkoder lijevo ili desno za podešavanje glavne i manje vrijednosti. Kratko pritisnite enkoder za promjenu odabrane znamenke. Za izlazak, dvaput pritisnite U/I ili pričekajte 10 sekundi.
3. Postavljanje maksimalne konstantne struje: Iz normalnog moda, pritisnite U/I za ulazak u postavljanje maksimalne konstantne struje na izlazu. Podesite vrijednost pomoću rotacijskog enkodera kao kod napona.
4. Konfiguracija zadane ON/OFF postavke: Dugim pritiskom na U/I odaberite hoće li modul biti uključen (OPEN ON) ili isključen (OPEN OFF) prilikom uključivanja napajanja.

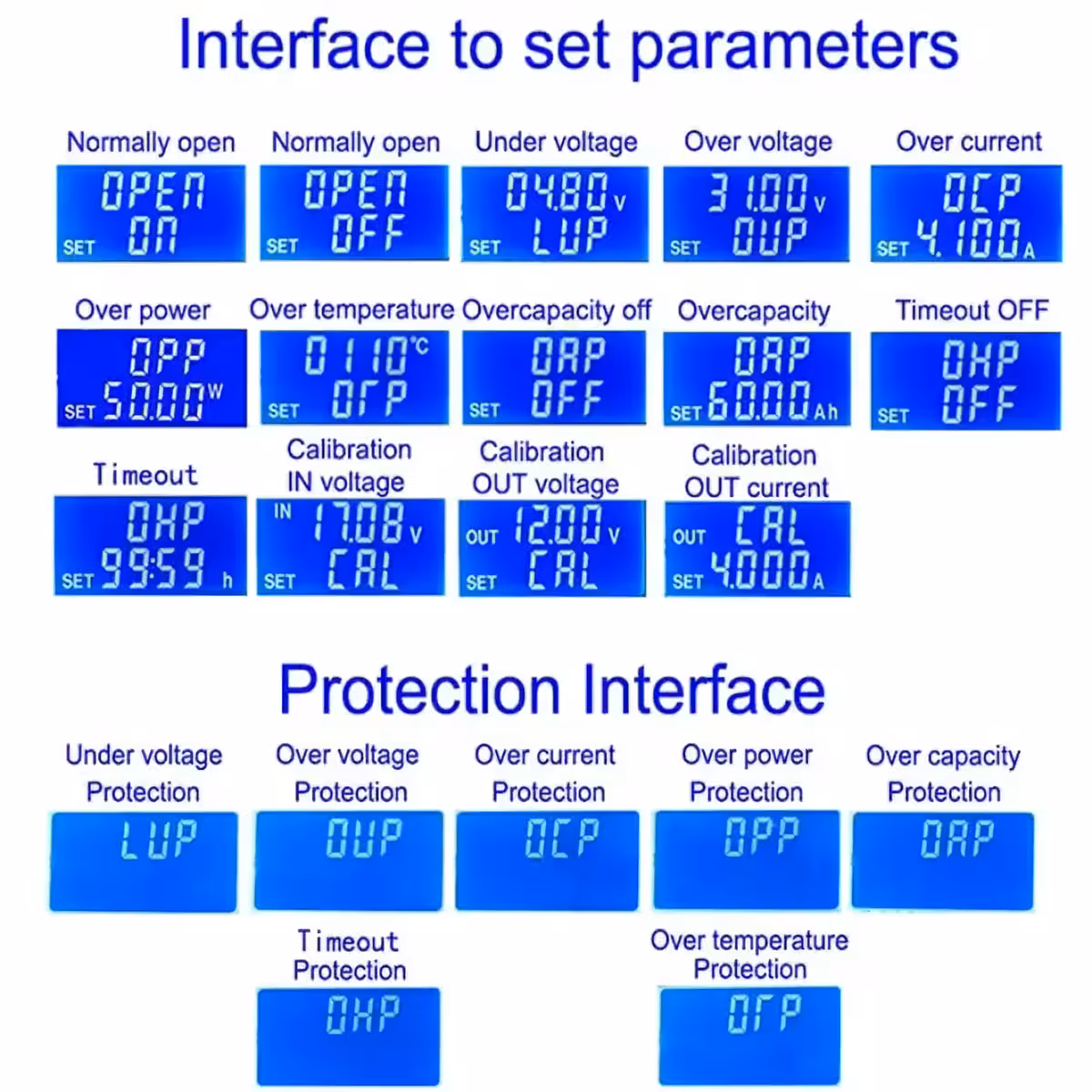

5. Postavljanje zaštita i pragova: Dugim pritiskom na U/I uđite u izbornik parametara zaštite. Koristite SW za odabir željene zaštite: LUP (prenizak napon), OUP (previsok napon), OCP (prevelika struja), OPP (prevelika snaga), OAP (prevelik kapacitet), OHP (prekoračenje vremena), OTP (previsoka temperatura). Podesite pragove i aktivirajte/deaktivirajte zaštite po potrebi.
6. Kalibracija napona i struje: Pritisnite U/I za ulazak u kalibracijsko sučelje (CAL). Ovdje možete precizno kalibrirati ulazni i izlazni napon te struju za optimalnu točnost.

Važne napomene za sigurnu uporabu

Za optimalan i siguran rad, osigurajte da je ulazni napon veći od 8V za maksimalno opterećenje. Pri ulazu od 5V, maksimalna snaga je oko 15W. Ako koristite struje iznad 3A ili snagu veću od 35W, preporuča se dodatni ventilator za hlađenje kako bi se spriječilo pregrijavanje.

Modul ima automatsku zaštitu od preniskog napona s zadanim pragom od 4,8V; izlaz se automatski isključuje ako napon padne ispod te razine. Obratite pažnju na ulazni napon, posebno kod većih struja, kako biste izbjegli rizik od strujnog udara.
