Digitalni AC voltmetar za ugradnju — precizno očitanje, jednostavna montaža
Trebate li nadzirati napon u razvodnom ormaru, a ne želite provlačiti dodatne kabele za napajanje? Upravo za tu namjenu dizajniran je ovaj digitalni AC voltmetar. Napaja se izravno iz linije koju mjeri, jasno prikazuje vrijednosti na plavom LED zaslonu i jednako učinkovito radi u monofaznim i trofaznim sustavima.
Napomena: Ovaj model mjeri isključivo izmjenični napon (AC). U trofaznim sustavima spaja se između dvije faze (međufazni napon). U monofaznim sustavima spaja se između faze i nule.
Zašto odabrati ovaj model? (Ključne prednosti):
- Bez vanjskog napajanja — napaja se izravno iz mjerenog napona, što znači manje ožičenja u ormaru.

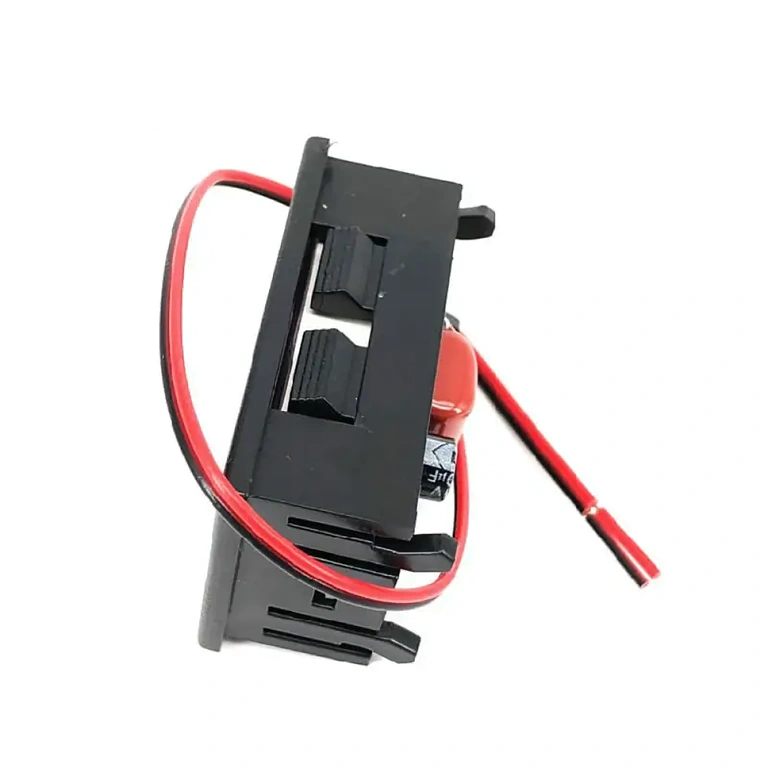

- Preciznost ±1% — odstupanje manje od 2–4V pri 230V, dovoljno precizno za kontinuirani nadzor u profesionalnim primjenama.
- Kompatibilnost s mono i trofaznim sustavima — isti uređaj mjeri 230V (faza-nula) ili 380–400V (faza-faza) bez preinaka.

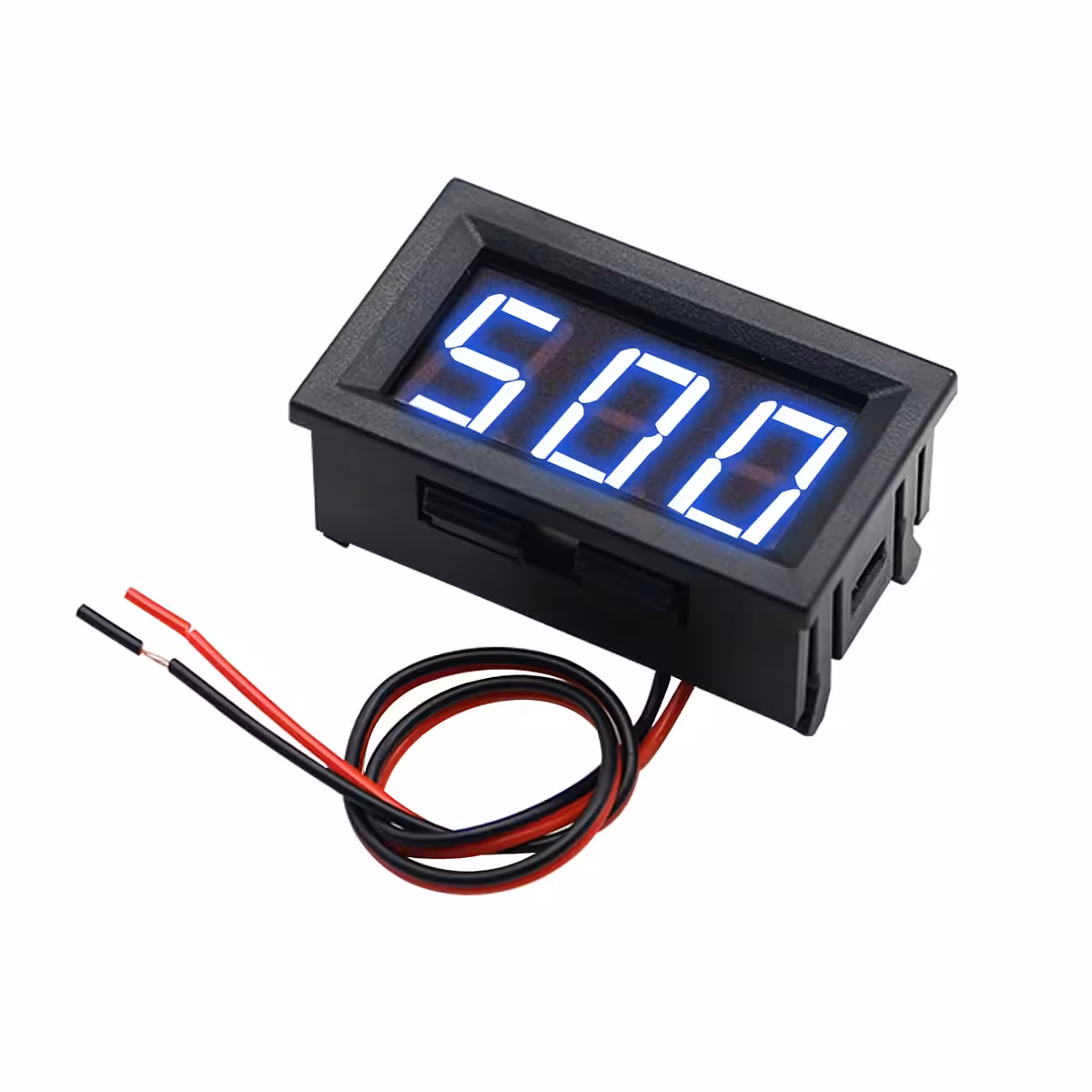

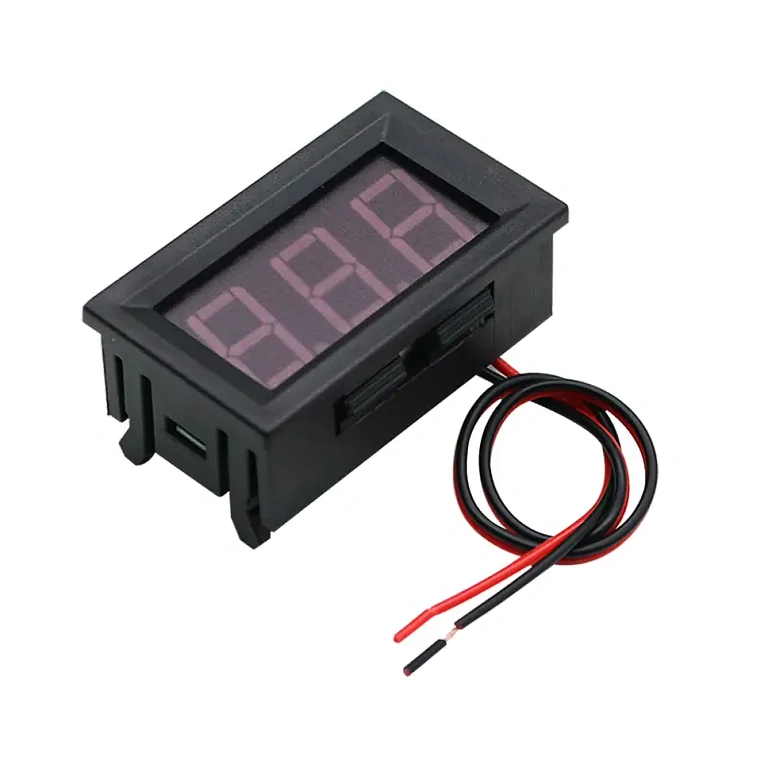

- Plavi LED zaslon od 0,56 inča — velike znamenke, lako čitljive s udaljenosti ili u slabo osvijetljenim ormarima.
- Fina kalibracija putem trimera — ako vrijednost odstupa, možete je korigirati u 30 sekundi preciznim odvijačem.
- Zaštita od obrnutog polariteta — pogrešno spajanje neće oštetiti uređaj.
Detalji i performanse
Ulazna impedancija od više od 1 MΩ znači da voltmetar praktički ne troši struju iz mjerenog kruga i ne ometa instalaciju. Priloženi kabeli duljine 20 cm dovoljni su za montažu u standardne ormare, a kućište dimenzija 4,8 x 2,9 x 2,2 cm stane u svaki standardni izrez na ploči. Uređaj besprijekorno radi na temperaturama od -20°C do +65°C, stoga je otporan i na vanjske uvjete ili industrijska okruženja s velikim temperaturnim oscilacijama.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip mjerenja | Izmjenični napon (AC) |
| Kompatibilnost sustava | Monofazni i trofazni |
| Napajanje | Iz mjerenog napona (bez vanjskog izvora) |
| Preciznost | ±1% |
| Ulazna impedancija | > 1 MΩ |
| Zaslon | Plavi LED, znamenke 0,56 inča (14,22 mm) |
| Duljina kabela | 20 cm (crveni + / crni -) |
| Kalibracija | Ugrađeni potenciometar (trimer) |
| Zaštita | Od obrnutog polariteta |

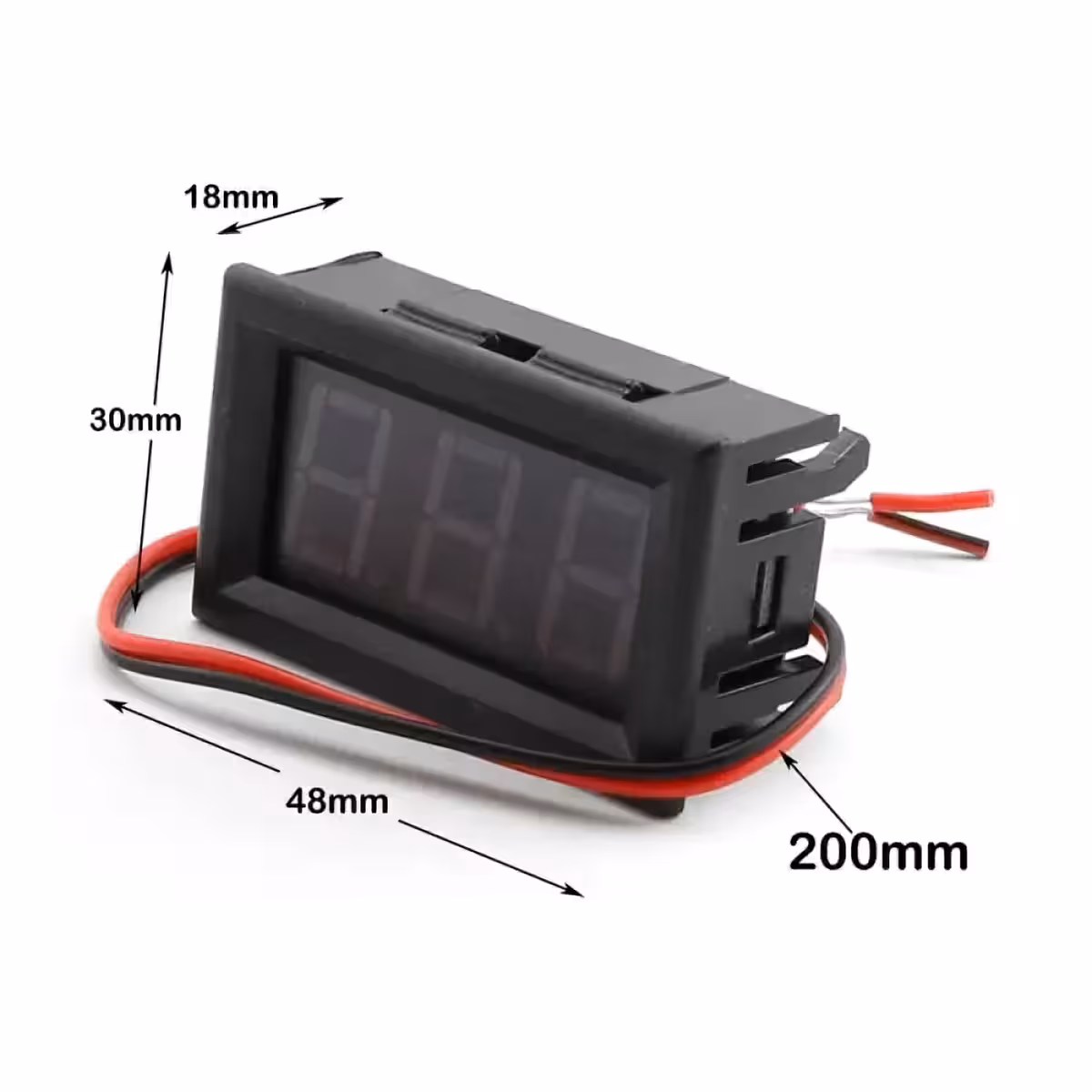

| Dimenzije proizvoda | 4,8 x 2,9 x 2,2 cm |
| Otvor za montažu | 4,6 x 2,7 cm |
| Neto težina | 18 g |
| Radna temperatura | -20°C … +65°C |
Upute za ugradnju i korištenje
- Isključite napajanje strujnog kruga prije bilo kakvih radova.
- Izrežite otvor za montažu na ploči: 4,6 x 2,7 cm.

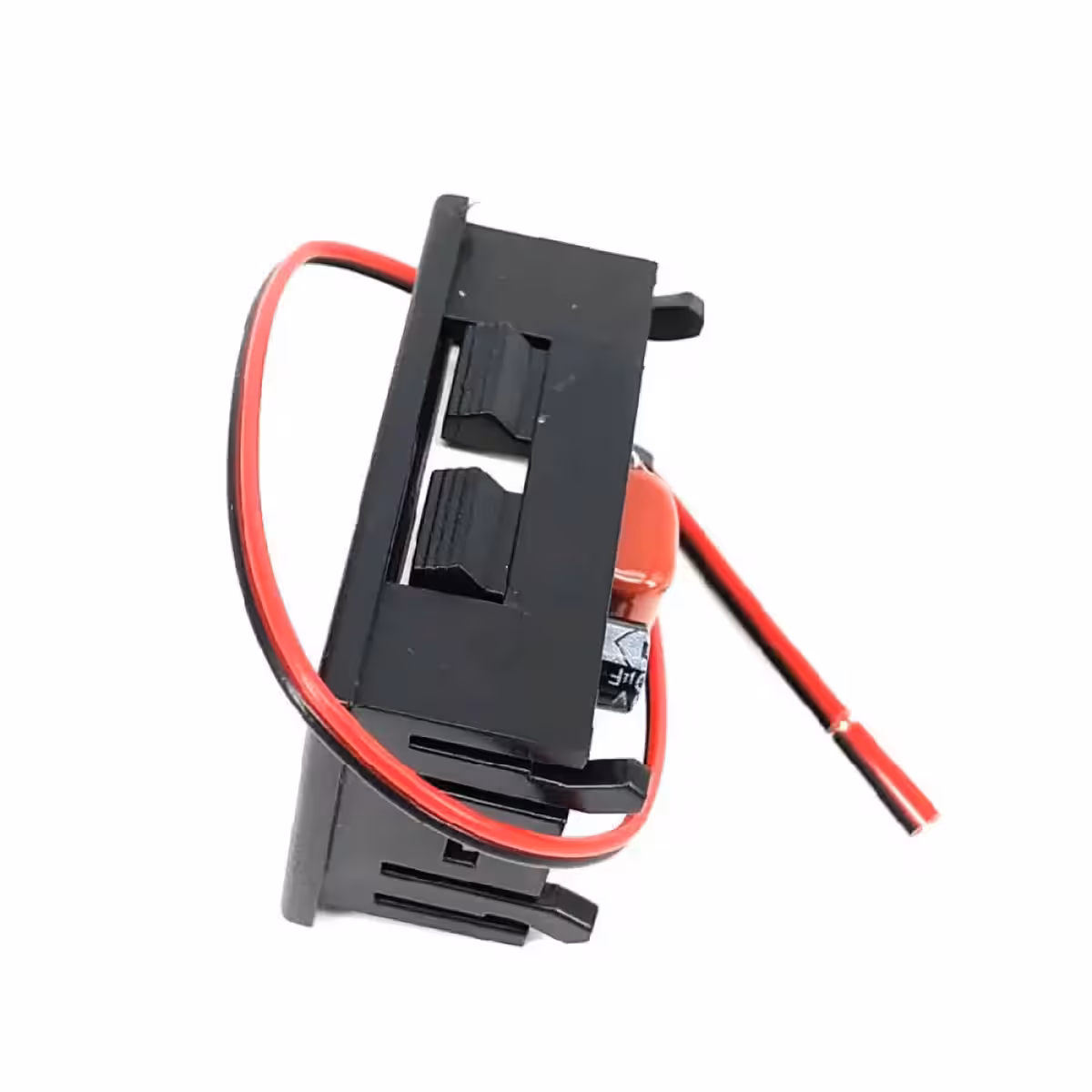

- Umetnite voltmetar i učvrstite ga bočnim kopčama.

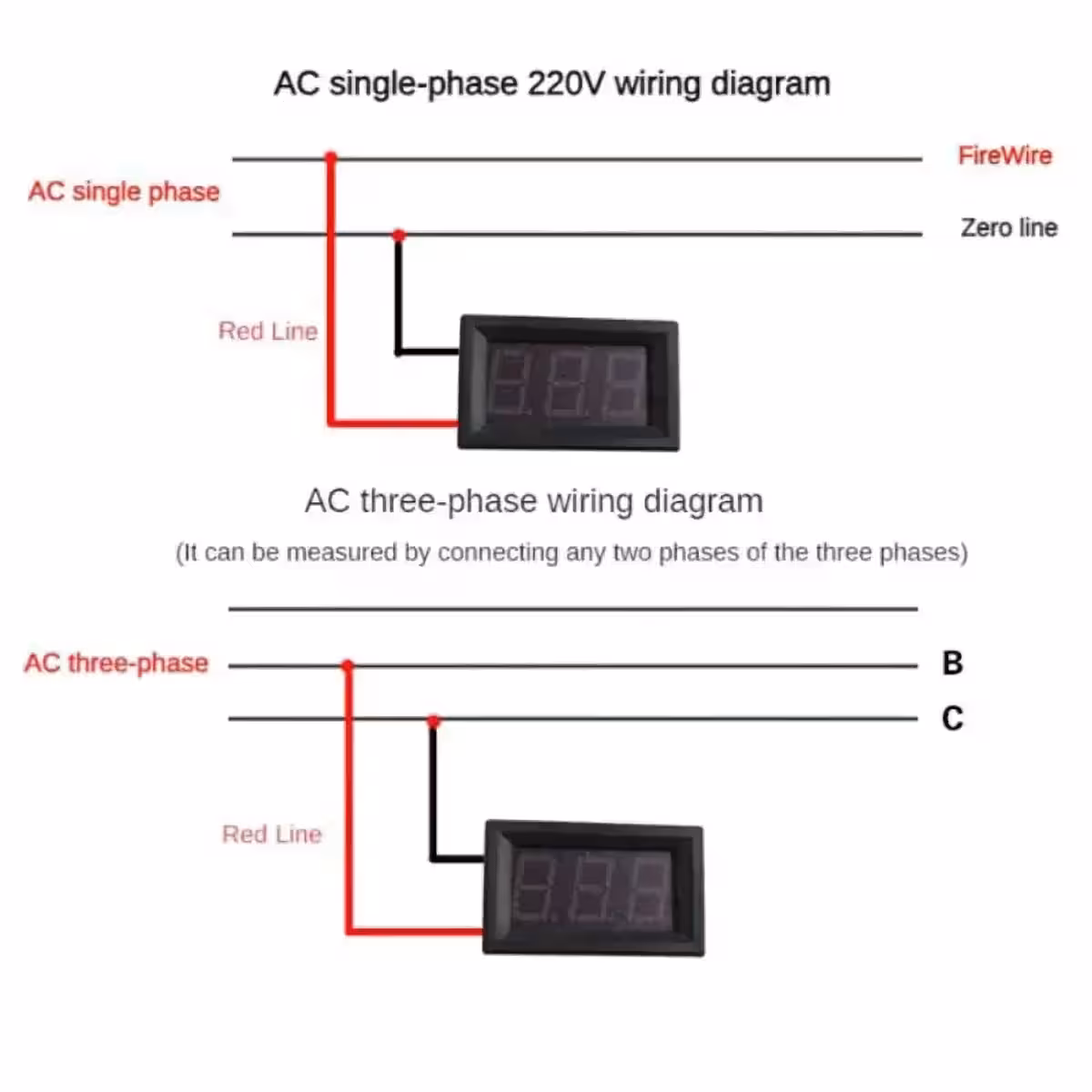

- Spojite crvenu žicu (+) i crnu žicu (-) na mjerne točke: faza-nula (monofazno) ili faza-faza (trofazno).
- Uključite napajanje i očitajte vrijednost izravno na LED zaslonu.

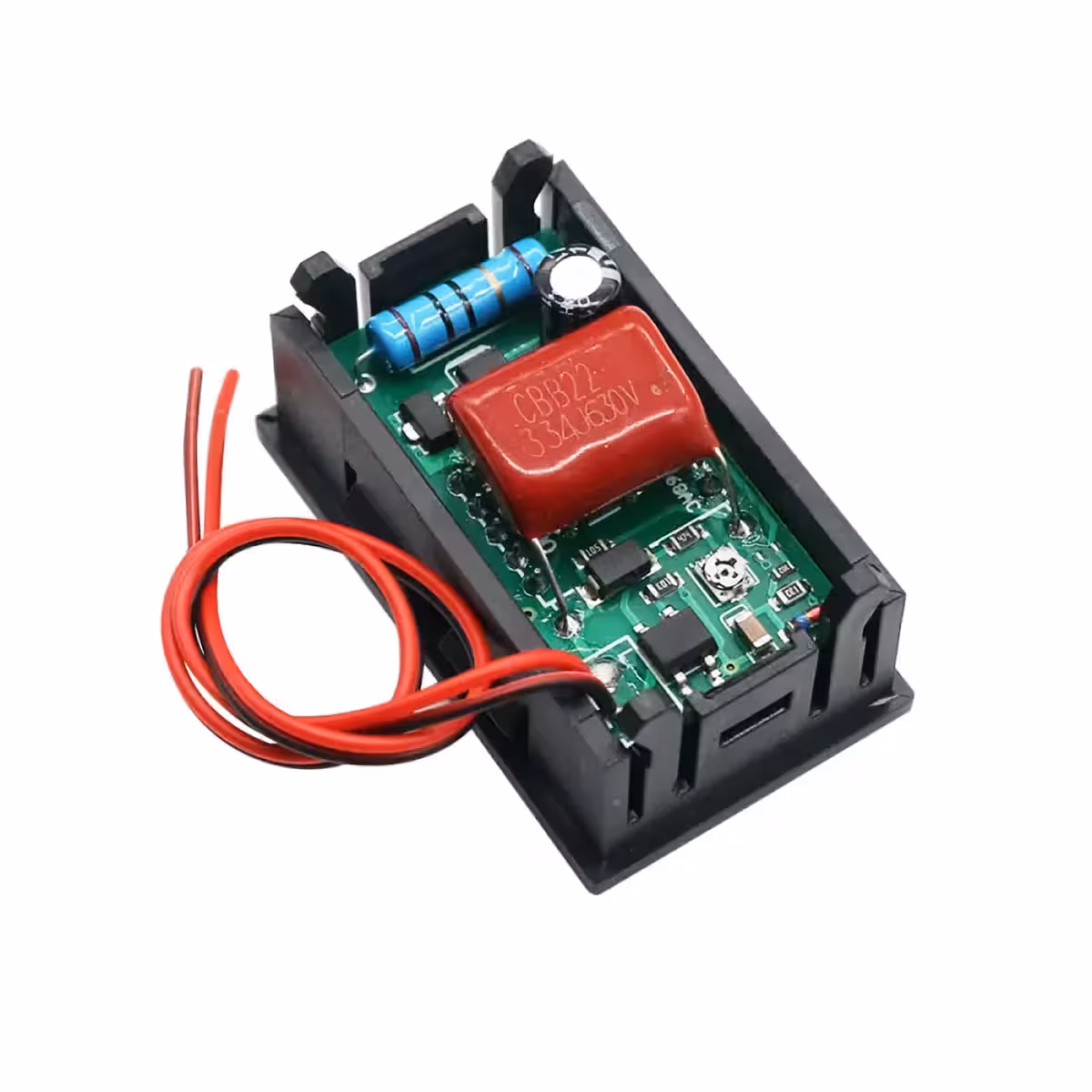

- Ako se vrijednost razlikuje od referentnog uređaja, podesite potenciometar (trimer) na stražnjoj strani finim odvijačem dok se vrijednosti ne poklope.
- Izolirajte sve spojeve prije konačne uporabe.
Sadržaj pakiranja
- 1 x Digitalni AC voltmetar za ugradnju s plavim LED zaslonom
- Integrirani priključni kabeli (20 cm, crveni i crni)
Često postavljana pitanja
Može li mjeriti istosmjerni napon (DC)?
Ne. Ovaj model je dizajniran isključivo za izmjenični napon (AC). Za DC napon potreban vam je namjenski model.
Trebam li zasebno napajanje?
Ne. Napaja se izravno iz napona koji mjeri — jedna žica manje u odnosu na druge ugradbene voltmetre.
Kako ga spojiti u trofazni sustav?
Spojite crvenu i crnu žicu između bilo koje dvije faze. Očitavat ćete međufazni napon — obično 380–400V AC.
Što ako slučajno zamijenim žice?
Interna zaštita od obrnutog polariteta sprječava oštećenje uređaja. Ipak, radi ispravnog rada, pridržavajte se oznaka polariteta.
Kako ga kalibrirati ako prikazuje netočnu vrijednost?
Upotrijebite precizni odvijač i podesite potenciometar na stražnjoj strani dok se prikazana vrijednost ne poklopi s vrijednošću etalonskog voltmetra.
Stane li u standardne razvodne ormare?
Da. Potreban otvor od 4,6 x 2,7 cm kompatibilan je s većinom standardnih ormara i upravljačkih ploča.
