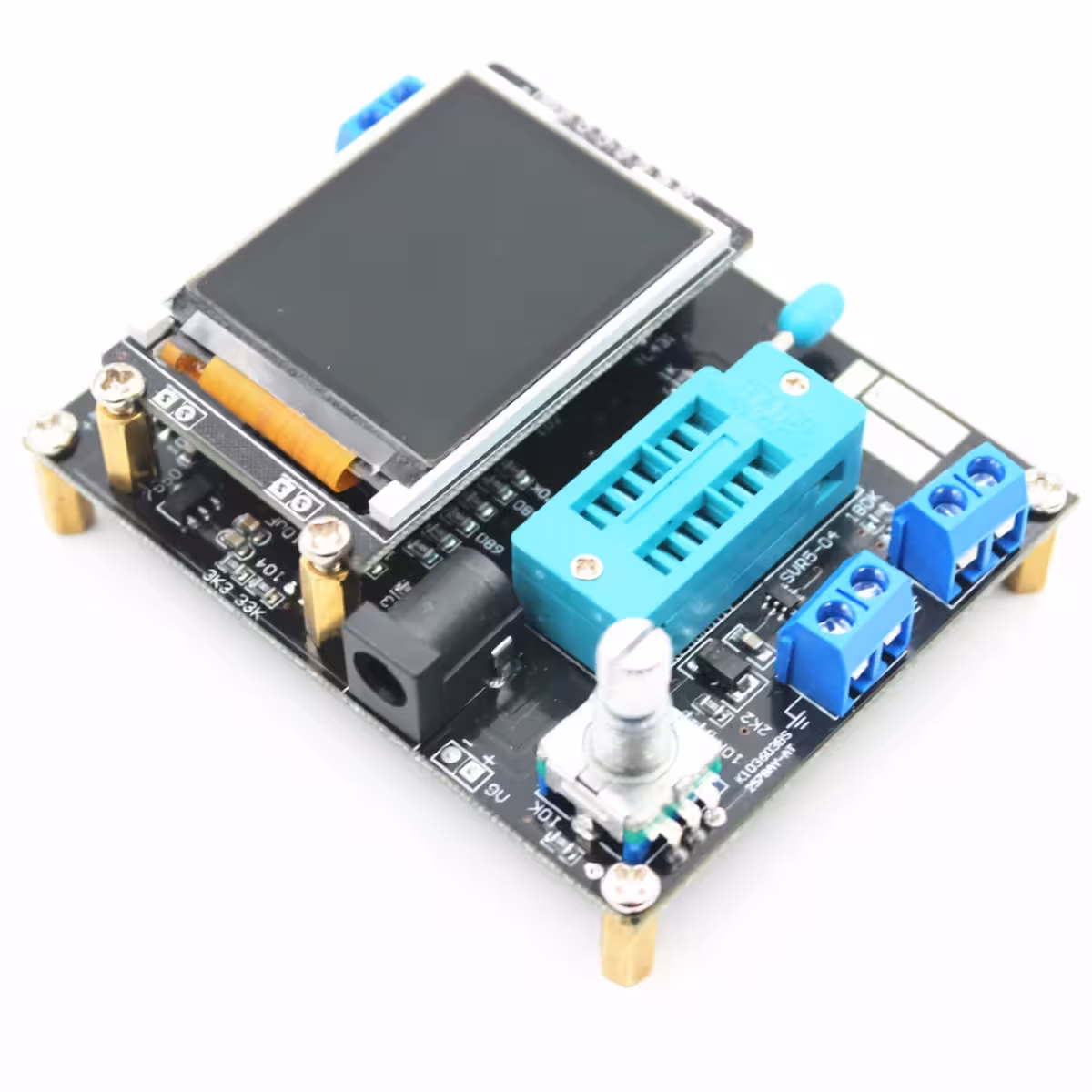

Digitalni multifunkcionalni tester elektroničkih komponenti | ESR metar, kapacimetar, generator frekvencije

Tester elektroničkih komponenti ESR, mjerač kapaciteta kondenzatora, generator digitalne frekvencije

Višenamjenski tranzistorski tester za automatsko prepoznavanje NPN i PNP tranzistora, FET-ova, dioda, dvostrukih dioda, tiristora, SCR-ova, s automatskim prepoznavanjem pinout-a tranzistora.

Uključuje generator frekvencija, voltmetar i IR kodirnik, sve integrirano u jednom čipu ATMEGA328P DIP-28. Posjeduje LCD zaslon u boji 160×128 piksela s grafičkim prikazom simbola testiranih komponenti.

• Prebacivanje putem rotacijskog prekidača i mjerenje jednim gumbom
• Automatsko isključivanje radi uštede energije
• Napajanje putem 9V baterije ili vanjskog adaptera
• Potrošnja struje cca. 30mA u radu i 20nA u stanju mirovanja

Glavne funkcije testiranja

• Automatsko prepoznavanje NPN, PNP, FET tranzistora, dioda, dvostrukih dioda, tiristora i identifikacija pinova
• Mjerenje pojačanja struje zajedničkog emitera (HFE)
• Testiranje praga napona baza-emiter i curenja kolektor-emiter
• Identifikacija Darlington tranzistora
• Prepoznavanje zaštitnih dioda ugrađenih u tranzistore i FET-ove
• Testiranje parametara izvora i curenja u FET-ovima
• Istovremeno mjerenje do 2 otpornika, uključujući podesive otpornike
• Maksimalna rezolucija mjerenja otpora: 0,01Ω, do 50MΩ
• Opseg kapaciteta kondenzatora: 25pF – 100mF, rezolucija 1pF
• Mjerenje ESR (ekvivalentnog serijskog otpora) za velike kondenzatore (>90nF)
• Prikaz brzine pražnjenja kondenzatora >5000pF radi određivanja faktora Q
• Istovremeno mjerenje do 2 diode, prikazujući polaritet i napon provođenja
• Detekcija i prikaz grafičkih simbola za LED i Zener diode
• Mjerenje obrnutog kapaciteta PN spoja u diodama i tranzistorima
• Mjerenje induktivnosti otpornika <2100Ω, područje 0,01mH - 20H

Tehnički detalji

Napomena: Prije testiranja kondenzatora potpuno ih ispraznite kako biste izbjegli oštećenje mikročipa testera.
