DC step-down modul 600W 12-80V – precizna regulacija napona i struje bez gubitaka
Trebate li spustiti napon iz izvora od 24V, 48V ili čak 72V na točnu vrijednost koju vaš uređaj zahtijeva? Bez kompromisa i bez fluktuacija. Ovaj podesivi step-down modul snage 600W pruža vam potpunu kontrolu nad izlaznim naponom i strujom – putem dva precizna potenciometra, uz prikaz vrijednosti u stvarnom vremenu.
Napomena: Maksimalni izlazni napon jednak je ulaznom naponu × 0.8 (npr. pri ulazu od 60V, maksimalni izlaz je 48V). Modul nije kompatibilan s baterijama od 72V. Pri korištenju za punjenje baterija, preporučuje se dodavanje diode kako bi se spriječio povratni tok struje.
Zašto odabrati ovaj step-down modul? (Ključne prednosti):
- Neovisna CV/CC regulacija — zasebno podešavanje napona (2.5V–50V) i struje (0–20A), idealno za opterećenja sa strogim zahtjevima pri pokretanju ili punjenju
- Dualni digitalni zaslon — istovremeno očitavanje izlaznog napona i struje bez potrebe za multimetrom
- Učinkovitost ≥93% — pri snazi od 600W to znači manje od 42W toplinskih gubitaka, u usporedbi s 90–120W kod standardnih pretvarača
- Automatska zaštita na 25A — ako opterećenje povuče više od postavljene vrijednosti, sklop ograničava struju kako bi zaštitio komponente
- Zaštita od obrnutog polariteta — u slučaju pogrešnog spajanja, modul ostaje neoštećen
- Radna temperatura od -40°C do +85°C — stabilan rad u negrijanim radionicama zimi i u metalnim kućištima ljeti
- Kompaktne dimenzije: 125×70×32mm — lako se uklapa u svaki projekt bez potrebe za preinakama kućišta
Detalji i performanse
Pretvarač koristi buck (step-down) topologiju s visokofrekventnim prebacivanjem, koja održava izlazni napon stabilnim čak i pri naglim promjenama opterećenja. VADJ kontrolira napon, a IADJ postavlja ograničenje struje – svaki neovisno, bez međusobnih smetnji. Tri LED indikatora pružaju trenutnu povratnu informaciju o načinu rada: plava (CV bez opterećenja), zelena (aktivna struja) i crvena (CC način rada).
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | DC 12V – 80V (nije kompatibilno s 72V baterijom) |
| Izlazni napon | 2.5V – 50V podesivo (maks = Ulazni napon × 0.8) |
| Maksimalna izlazna struja | 20A (automatska zaštita na 25A) |
| Maksimalna snaga | 600W |
| Učinkovitost | ≥ 93% |
| Zaslon | Digitalni – istovremeni prikaz napona i struje |
| Način rada | CV (konstantni napon) / CC (konstantna struja) |
| Integrirane zaštite | Prekostrujna (25A), zaštita od obrnutog polariteta |
| Radna temperatura | -40°C – +85°C |
| Temperatura skladištenja | -20°C – +50°C |
| Relativna vlažnost | 65% ± 20% |

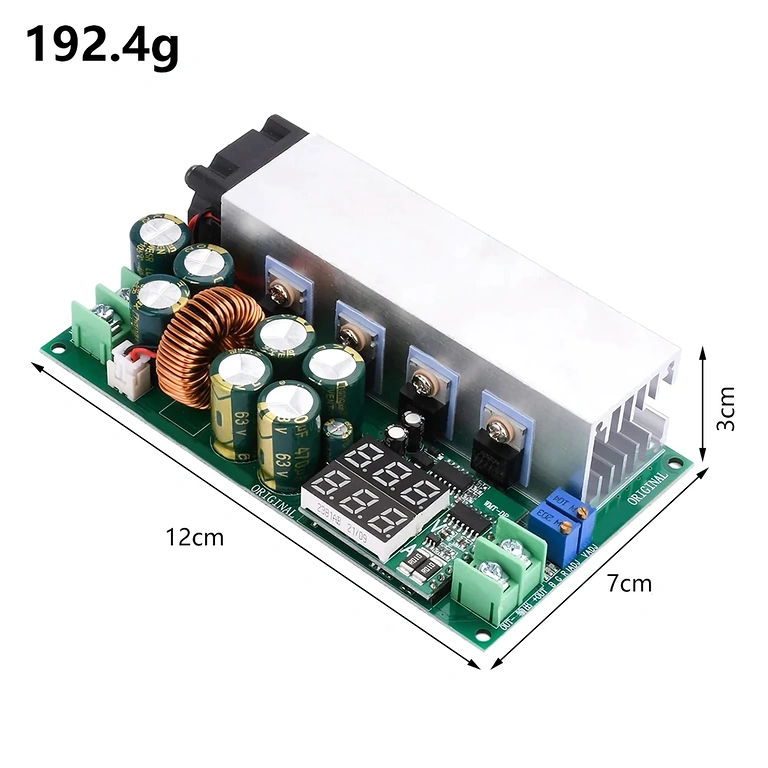

| Dimenzije | 125mm × 70mm × 32mm |
Upute za postavljanje i korištenje

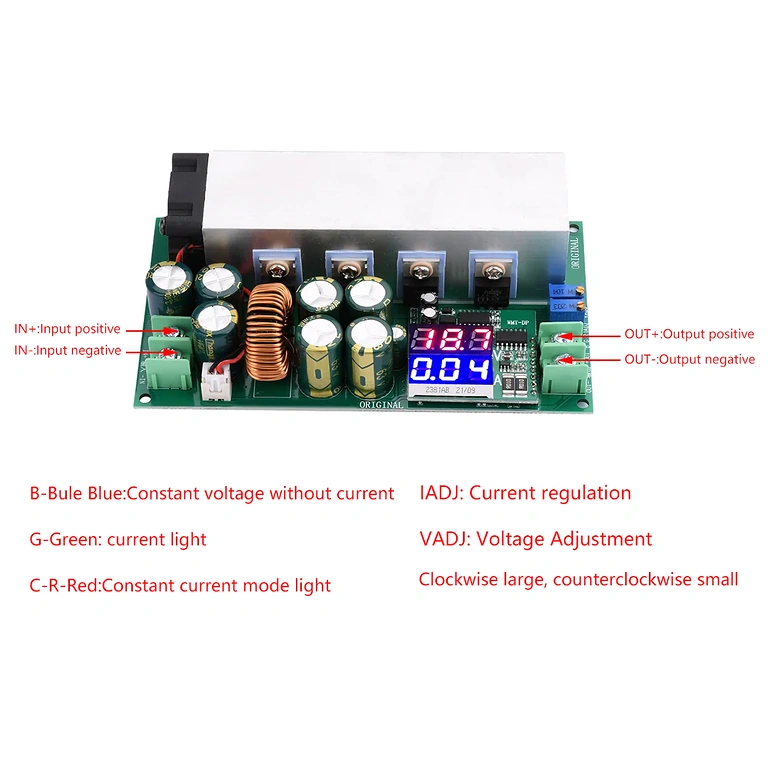

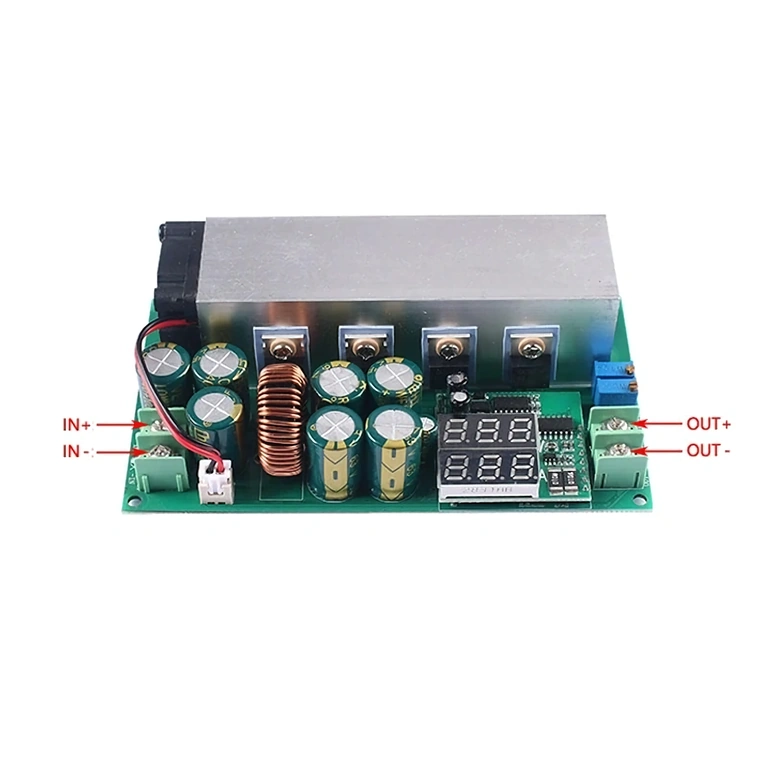

- Spojite izvor napajanja na terminale IN+ i IN-, pazeći na polaritet (DC 12V–80V).
- Spojite trošilo na terminale OUT+ i OUT-.
- Podesite izlazni napon okretanjem VADJ potenciometra — u smjeru kazaljke na satu za povećanje, suprotno za smanjenje.
- Podesite ograničenje struje okretanjem IADJ potenciometra — u smjeru kazaljke na satu za povećanje maksimalno dopuštene struje.
- Pratite LED indikatore: plava = CV način bez opterećenja; zelena = aktivna struja; crvena = CC način rada.
- Za punjenje baterija: obavezno dodajte diodu na izlaznu liniju kako biste blokirali povratnu struju prema modulu.
Sadržaj pakiranja
- 1× DC step-down modul 12-80V 20A 600W s digitalnim zaslonom
Često postavljana pitanja
Mogu li koristiti bateriju od 72V kao ulazni izvor?
Ne. Baterija od 72V može generirati vršne napone koji premašuju sigurnosnu granicu modula. Ulazni napon mora biti strogo između DC 12V i 80V.
Koliki je maksimalni izlazni napon pri ulazu od 60V?
48V. Formula je jednostavna: maksimalni izlazni napon = ulazni napon × 0.8. Primijenite isti izračun za bilo koju vrijednost ulaznog napona.
Radi li modul za punjenje Li-Ion ili LiPo baterija?
Da, CC (konstantna struja) način rada je upravo ono što je potrebno za fazu punjenja. Obavezno dodajte diodu na izlaz – bez nje, povratna struja iz baterije može oštetiti modul.
Trebam li dodatno hlađenje pri maksimalnoj snazi?
Kod opterećenja iznad 400–450W, hladnjak ili mali ventilator značajno produljuju vijek trajanja komponenti. Pri kontinuiranom radu na 600W, aktivno hlađenje nije opcionalno.
