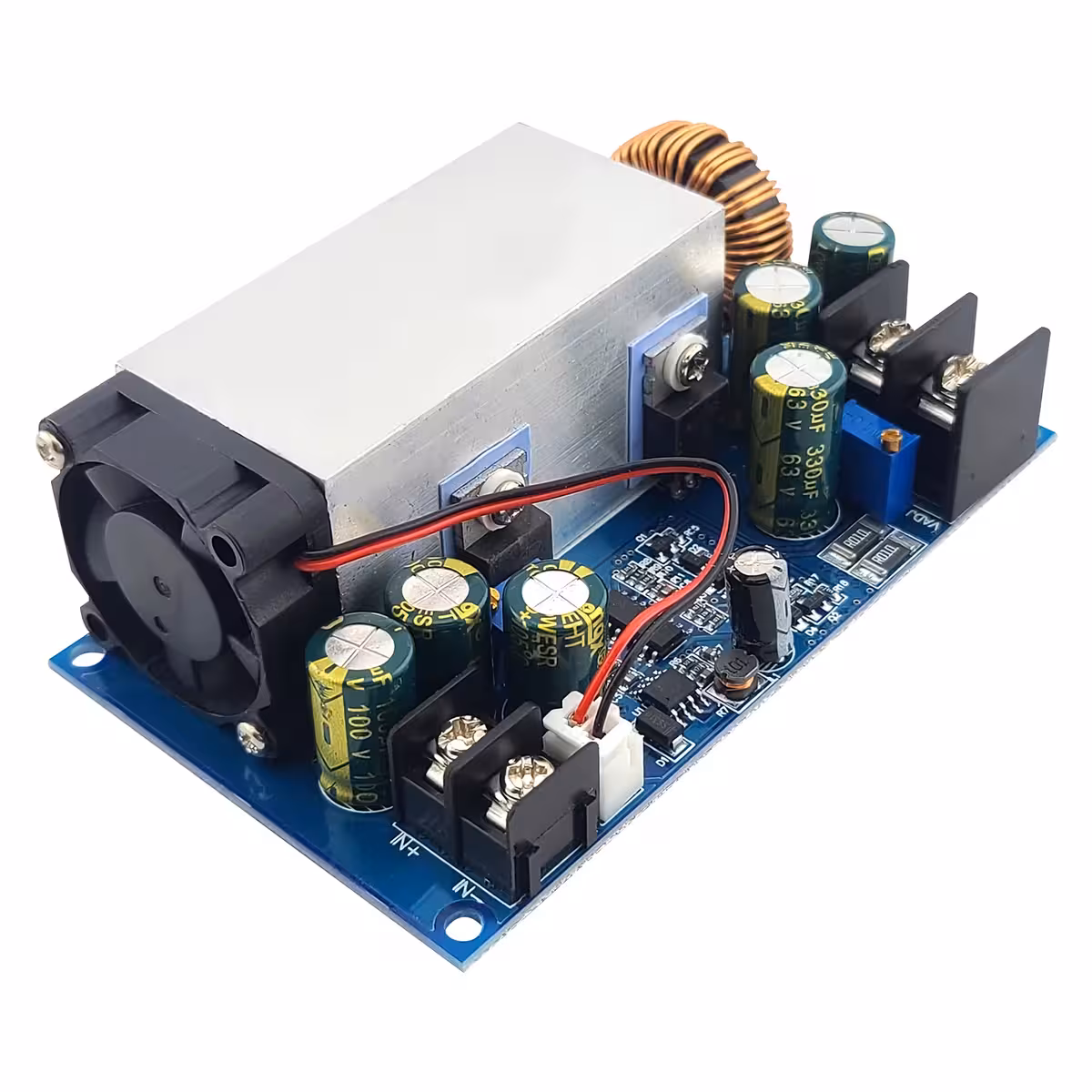

DC-DC Step-Down pretvarač 600W 25A smanjuje napon s 12–75V na 2.5–60V i omogućuje podešavanje kako napona (CV), tako i struje (CC). Nudi visoku učinkovitost, zaštitu ograničenjem struje i idealan je za kontrolirano napajanje, punjenje baterija (s diodom protiv povratnog toka), testiranje i DIY projekte.
Prednosti
Precizno podešavanje napona i struje.
Kompatibilan s izvorima do 75V.
Visoka učinkovitost do 95%.
Brza kontrola pomoću potenciometara VIADJ i IADJ.
Tehničke specifikacije i glavne karakteristike
Parametar
Vrijednost
Maksimalna snaga
600W (preporučeno 500W kontinuirano)
Izlazna struja
1–25A
Ulazni napon
12–75V
Izlazni napon
2.5–60V (samo step-down)
Načini rada
CV (konstantni napon) / CC (konstantna struja)
Učinkovitost
Do 95%
Radna frekvencija
80 kHz
Indikator
Plava LED (izlazni napon)
Zaštita od kratkog spoja
Ograničenje struje (CC)
Kompatibilnost opterećenja
Baterije, mali motori, elektronički moduli
Upozorenja
Bez zaštite od obrnute polariteta; za induktivna opterećenja potrebna dioda protiv povratnog toka

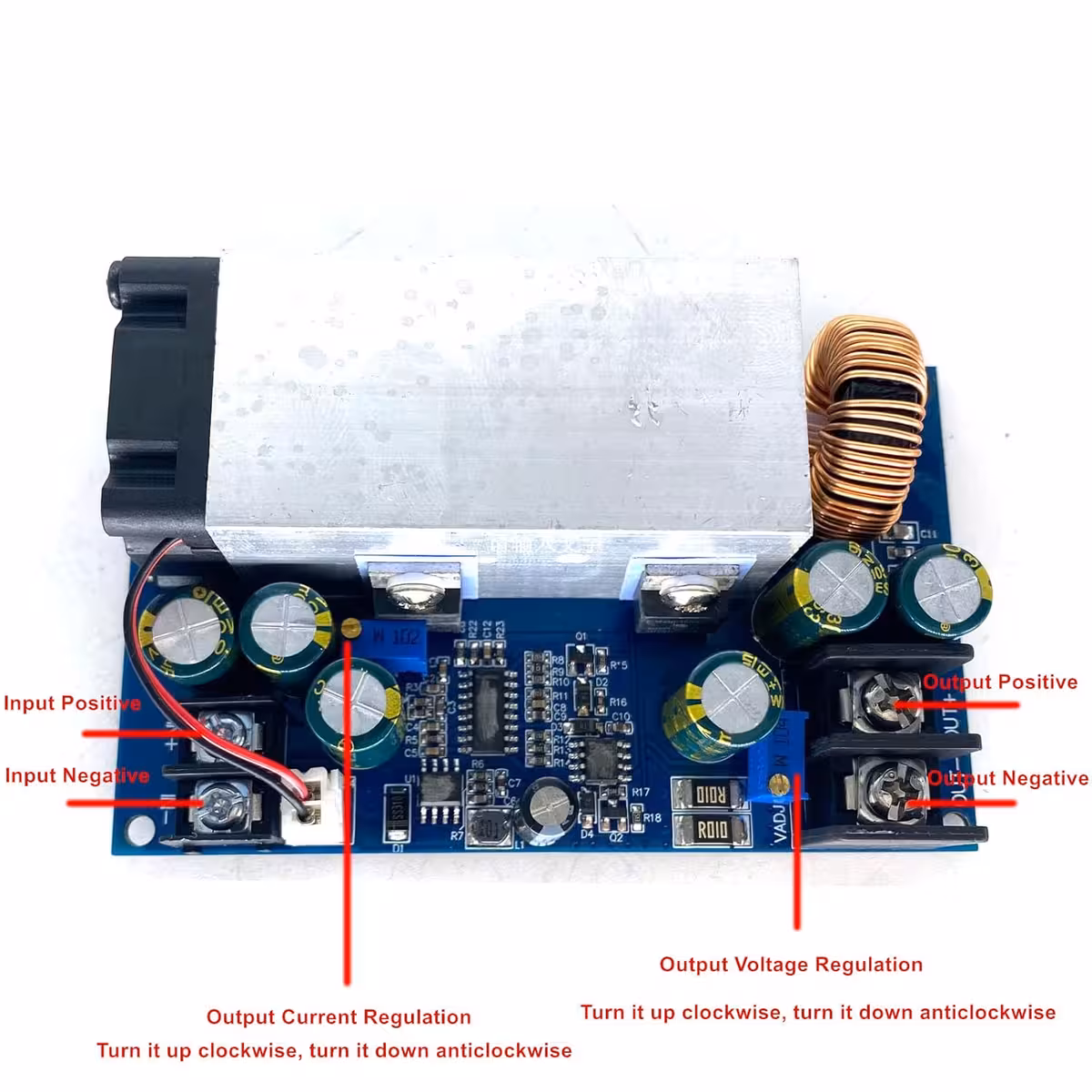

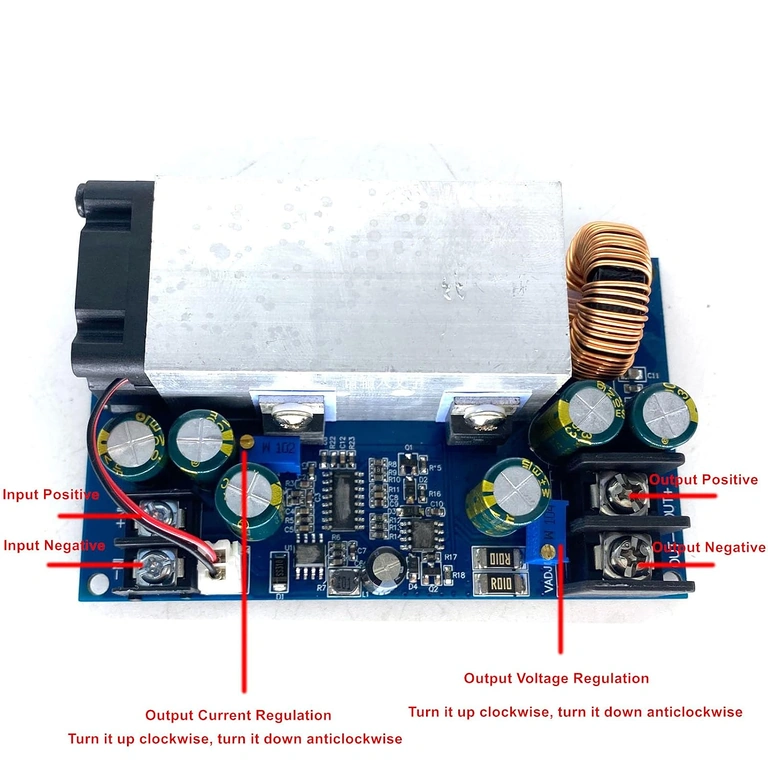

Upute za podešavanje
Koristite multimetar za kalibraciju.
VIADJ: u smjeru kazaljke = veći napon; suprotno od kazaljke = manji napon.
IADJ: počnite s minimumom (10 okretaja suprotno od kazaljke), zatim povećavajte do željene struje.
Ne spajajte izravno masu ulaza s masom izlaza.
Modul radi isključivo kao step-down.
Preporučene prakse
Provjerite polaritet prije spajanja.
Koristite diodu protiv povratnog toka za motore.
Osigurajte hlađenje pri velikim opterećenjima.
Primjene
Punjenje baterija (s diodom protiv povratnog toka)
Napajanje modula, malih motora, pretvarača
Laboratorij i testiranje
DIY projekti i automatizacija
Sadržaj paketa
1 × Step-Down Modul 600W 25A
Može li se povećati napon?
Ne. Modul radi samo kao step-down; VOUT mora biti manji od VIN.
Što se događa ako obrnemo polaritet?
Nema zaštite. Odmah isključite i ponovno spojite ispravno.
Je li potrebna dioda za motore?
Da. Induktivna opterećenja zahtijevaju diodu protiv povratnog toka za zaštitu modula.

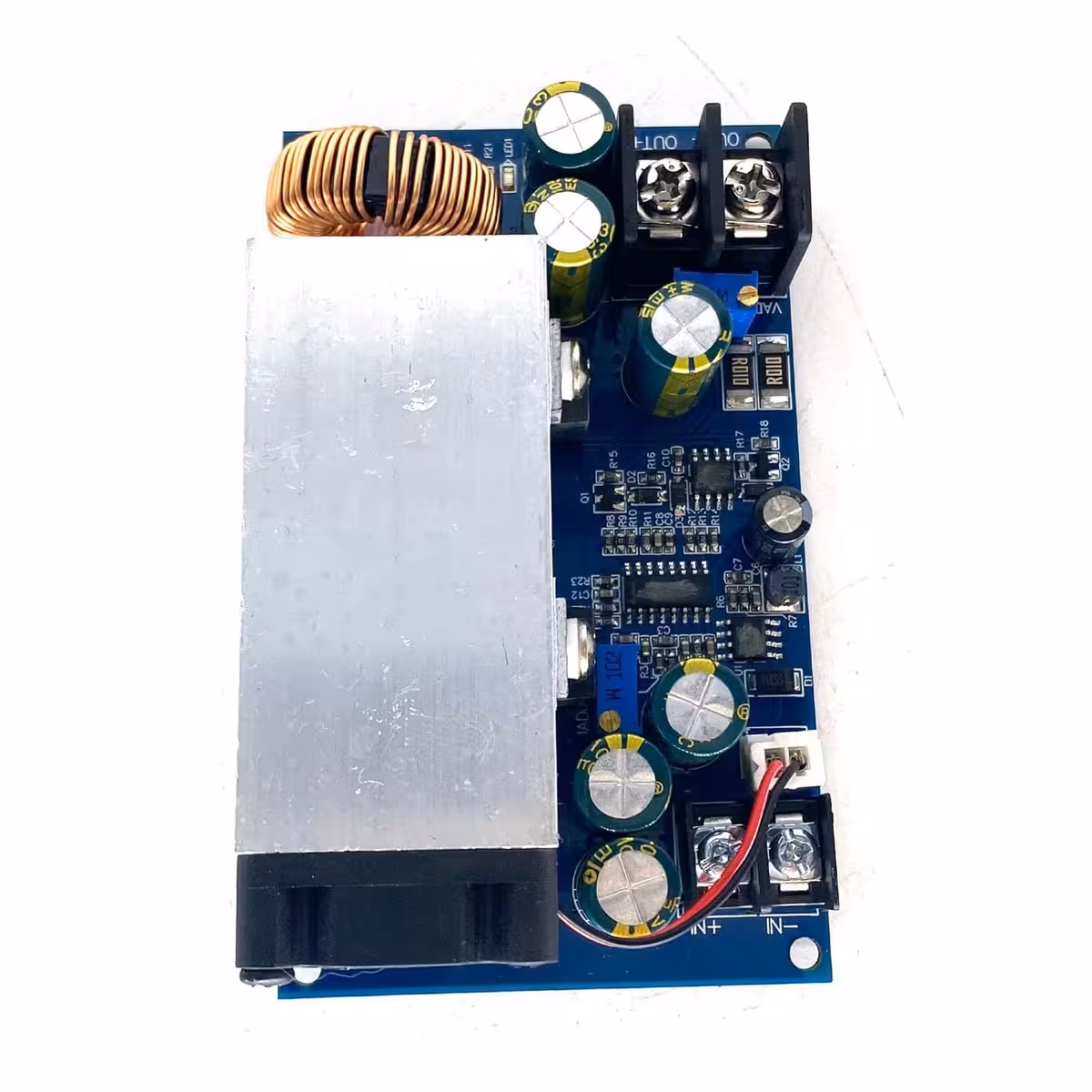

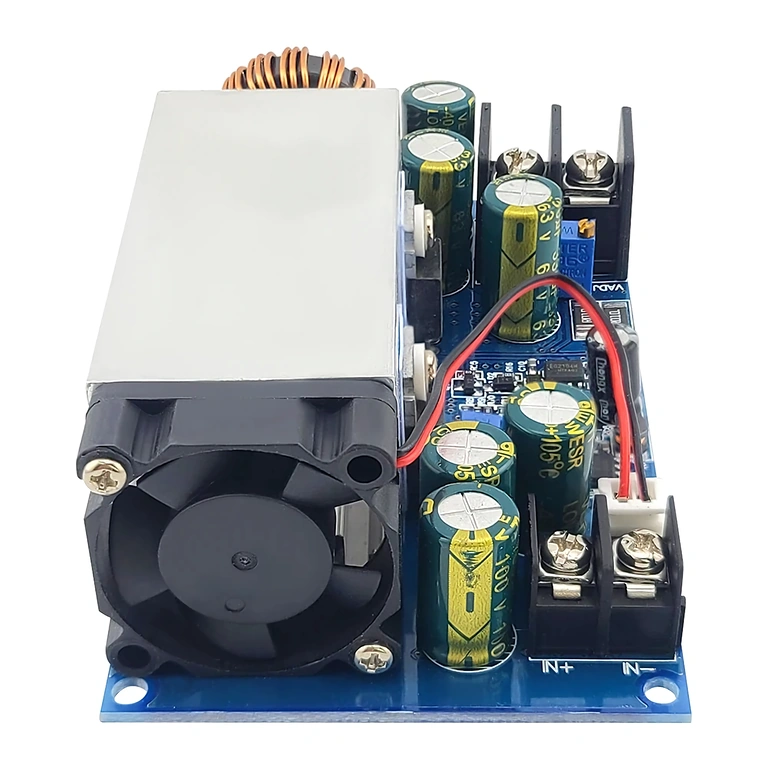

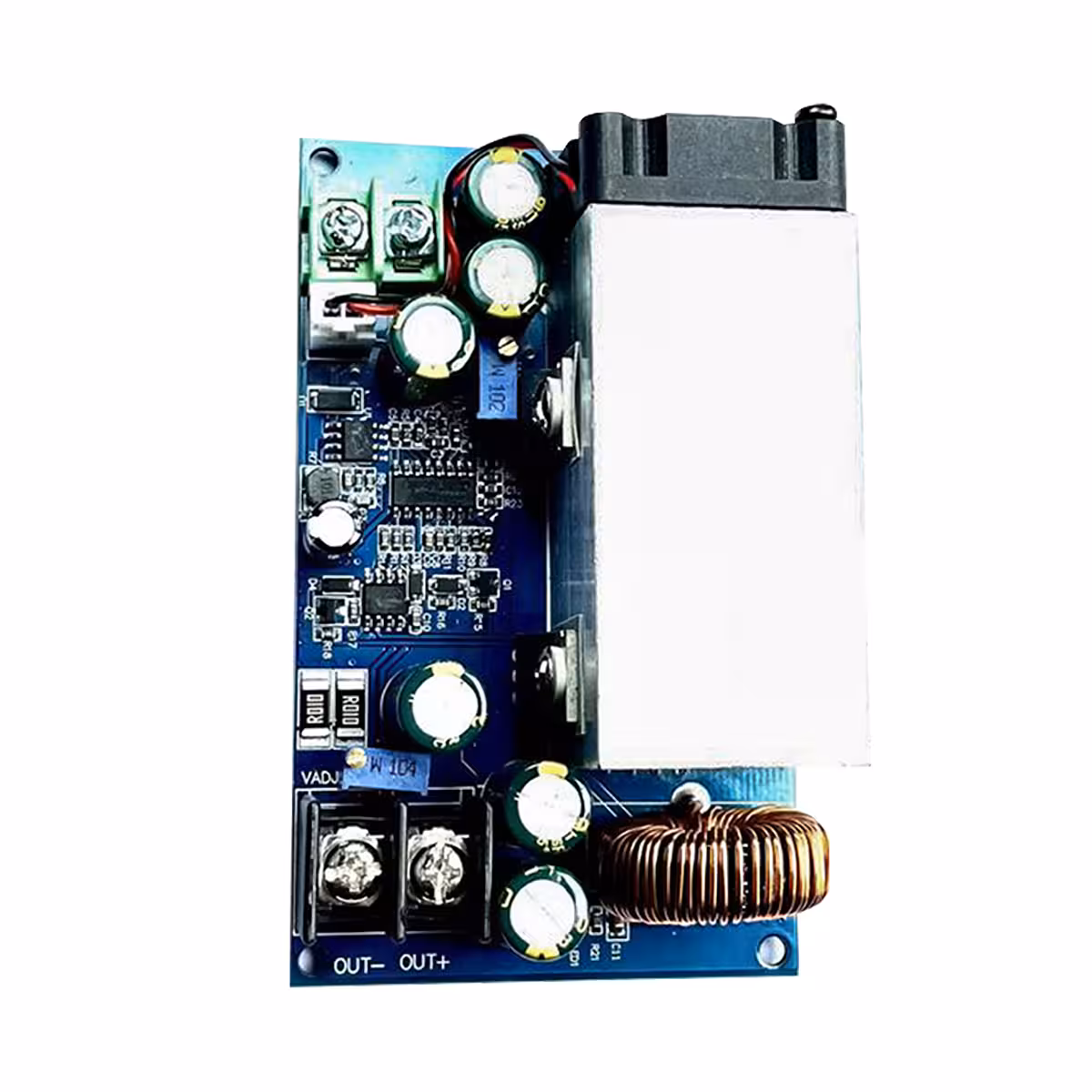

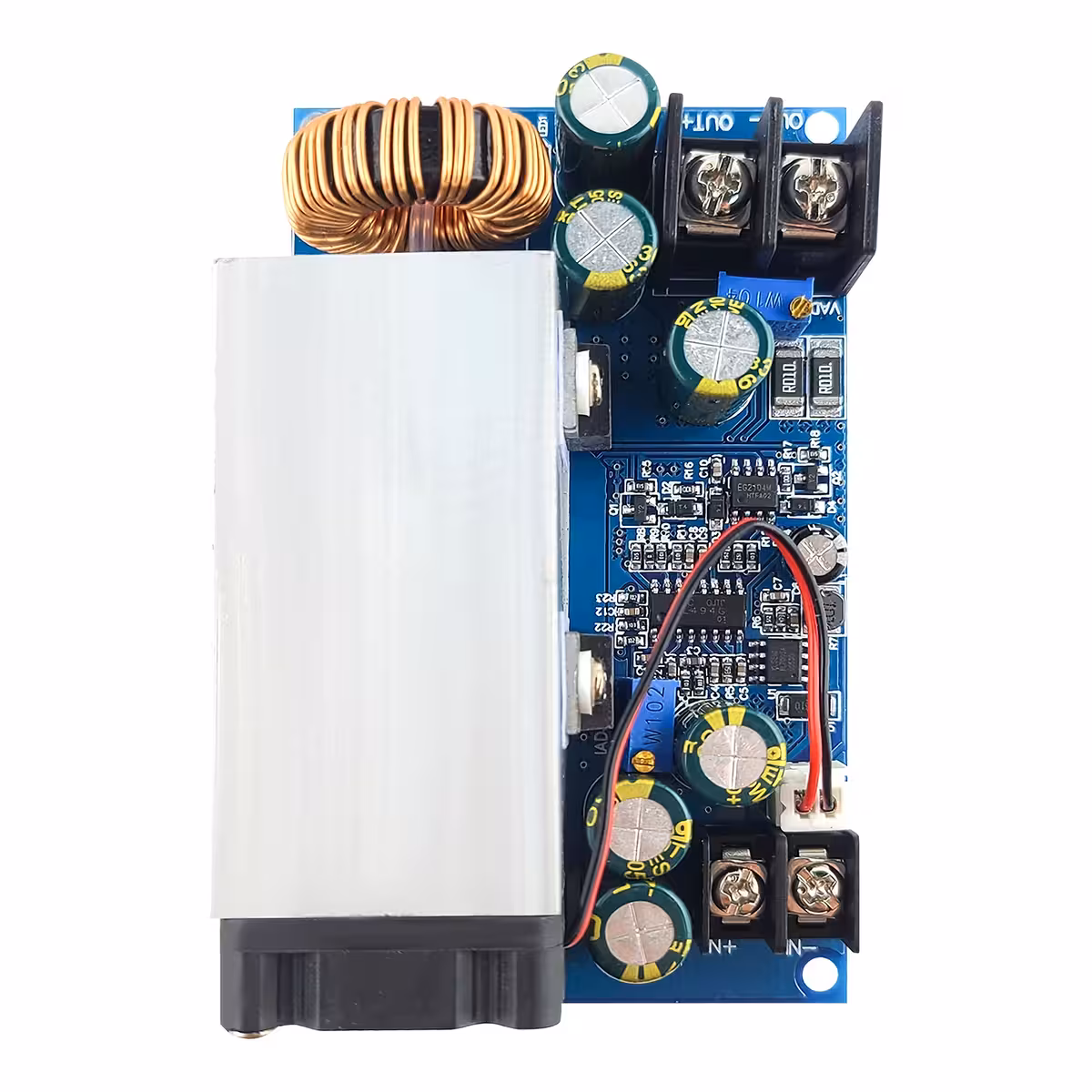

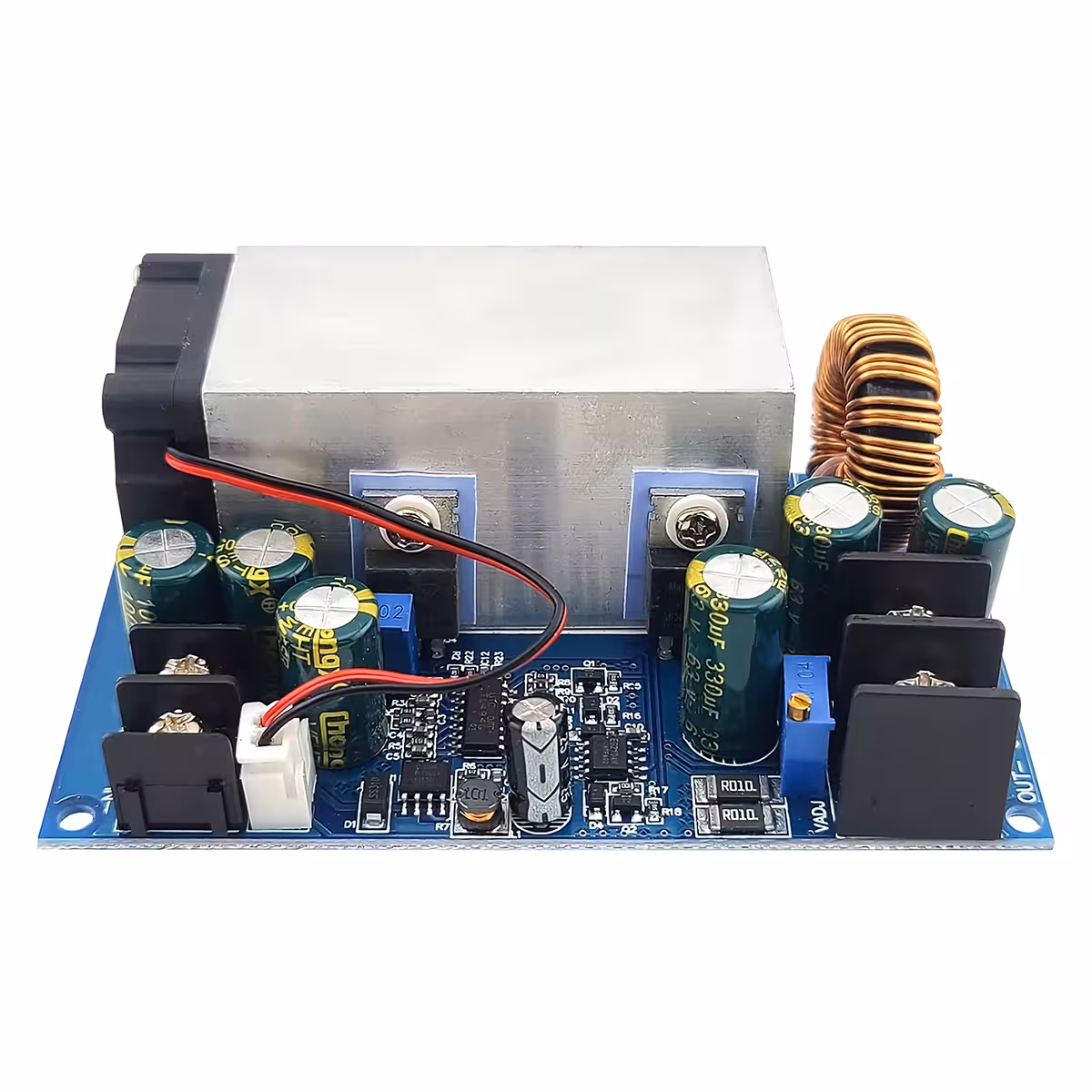

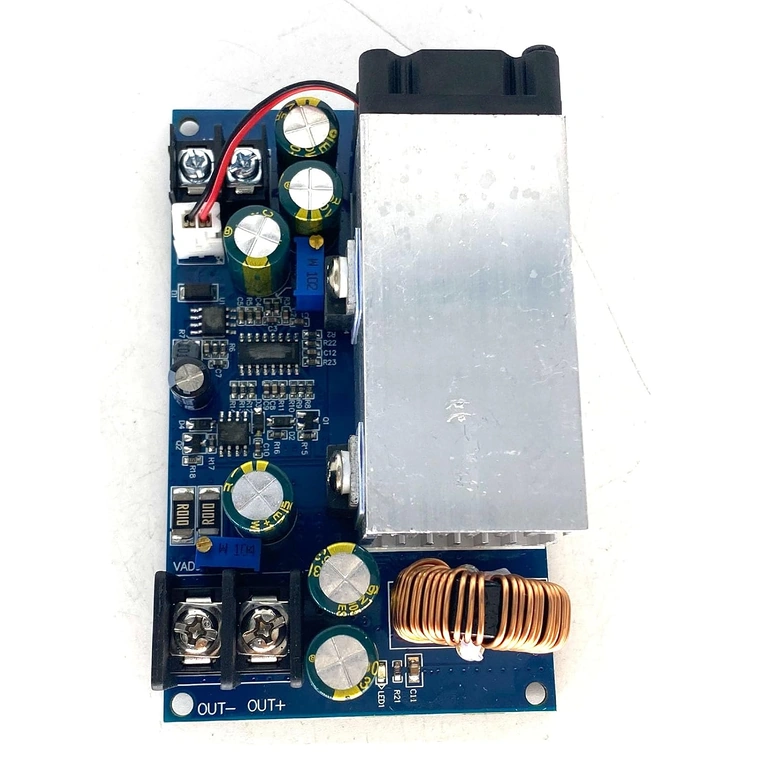

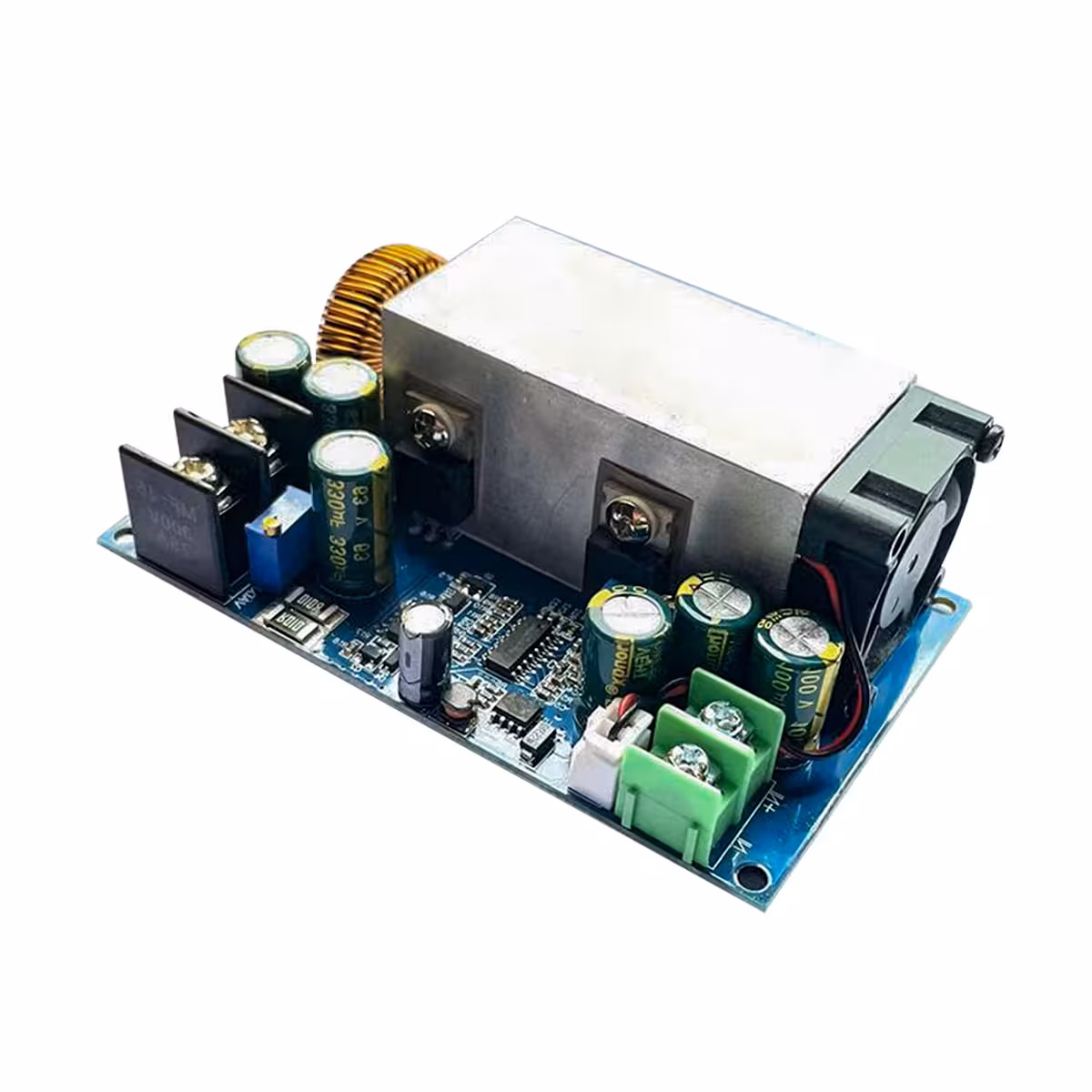

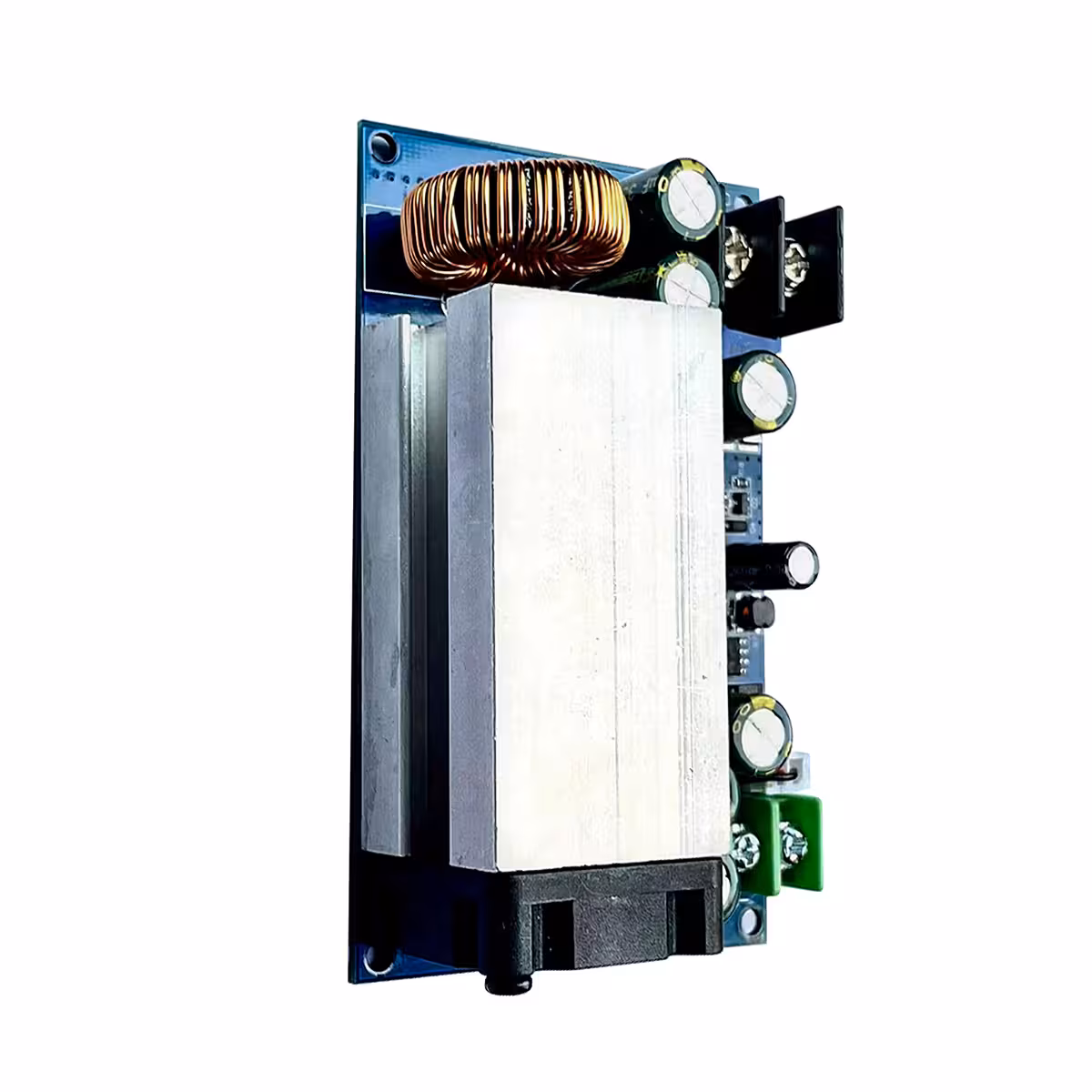

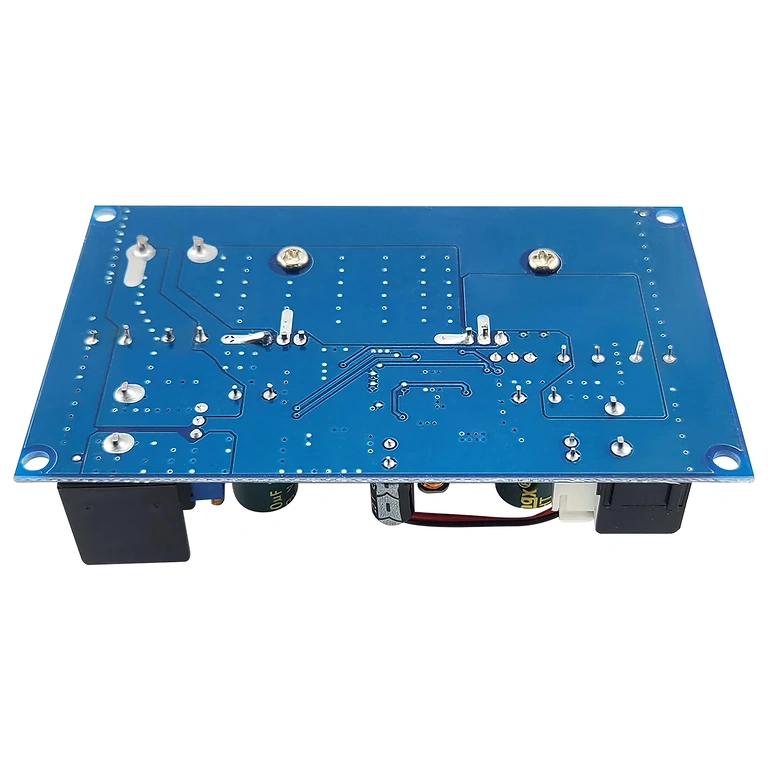

Galerija fotografija
