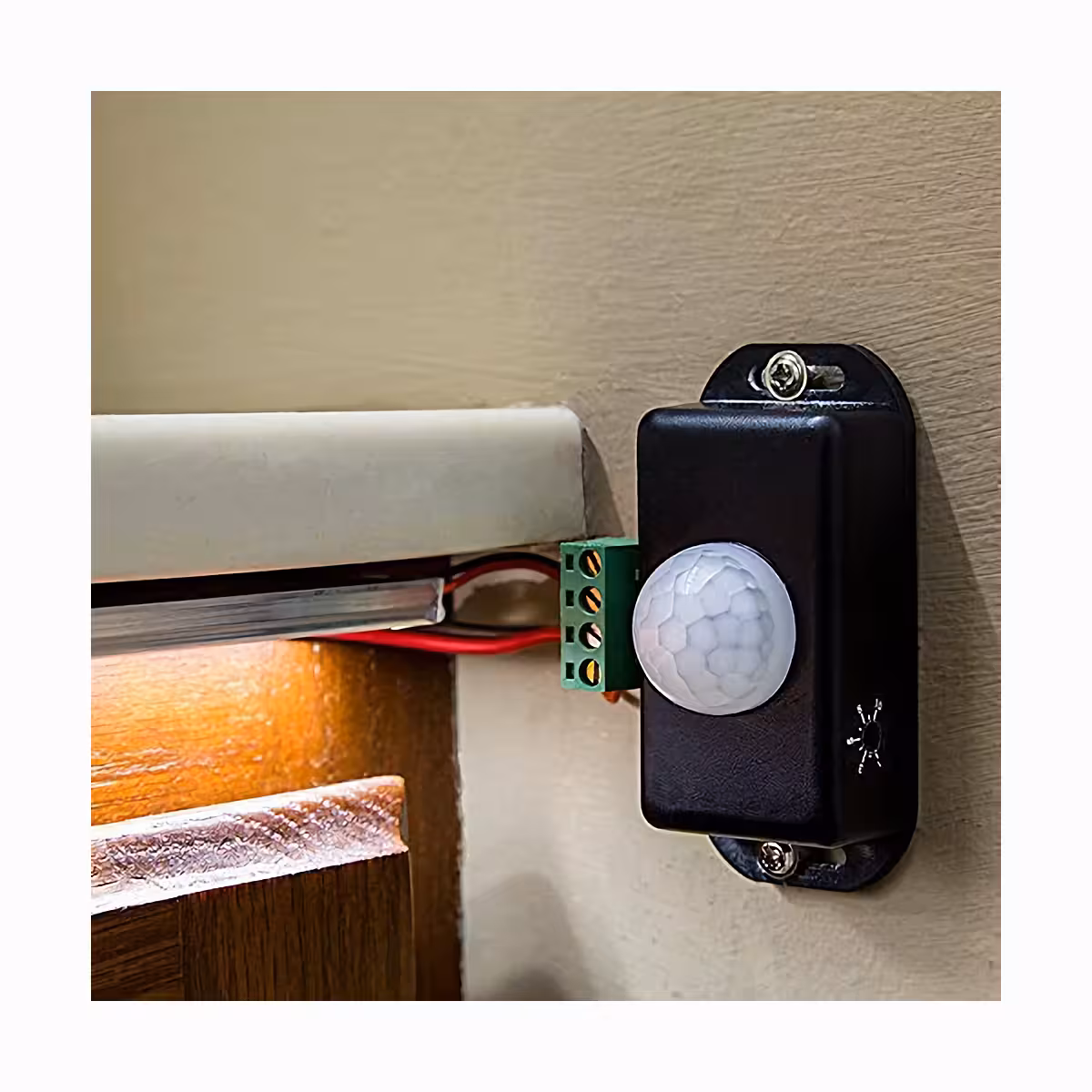

PIR senzor 12V–24V DC – Automatsko paljenje i gašenje rasvjete bez dodirivanja prekidača
Ostaje li vam svjetlo nepotrebno upaljeno u garaži, hodniku ili spremištu? Ovaj PIR senzor od 12V–24V rješava taj problem bez kompliciranog ožičenja ili preinaka na električnoj instalaciji. Senzor detektira pokret, pali rasvjetu i automatski je gasi nakon vremena koje sami odredite. Jednostavno, pouzdano i energetski učinkovito.
Napomena: Senzor radi isključivo na istosmjernom naponu (DC) između 12V i 24V. Nije kompatibilan s mrežnim naponom od 230V AC bez odgovarajućeg vanjskog pretvarača.
Zašto odabrati ovaj model? (Ključne prednosti):
- Kompatibilnost s 12V i 24V DC — izravna integracija u postojeće sustave bez potrebe za dodatnim adapterima ili transformatorima
- Maksimalna struja 6A — podržava opterećenje do 72W pri 12V ili 144W pri 24V, što je sasvim dovoljno za većinu LED traka ili kompaktnih rasvjetnih tijela

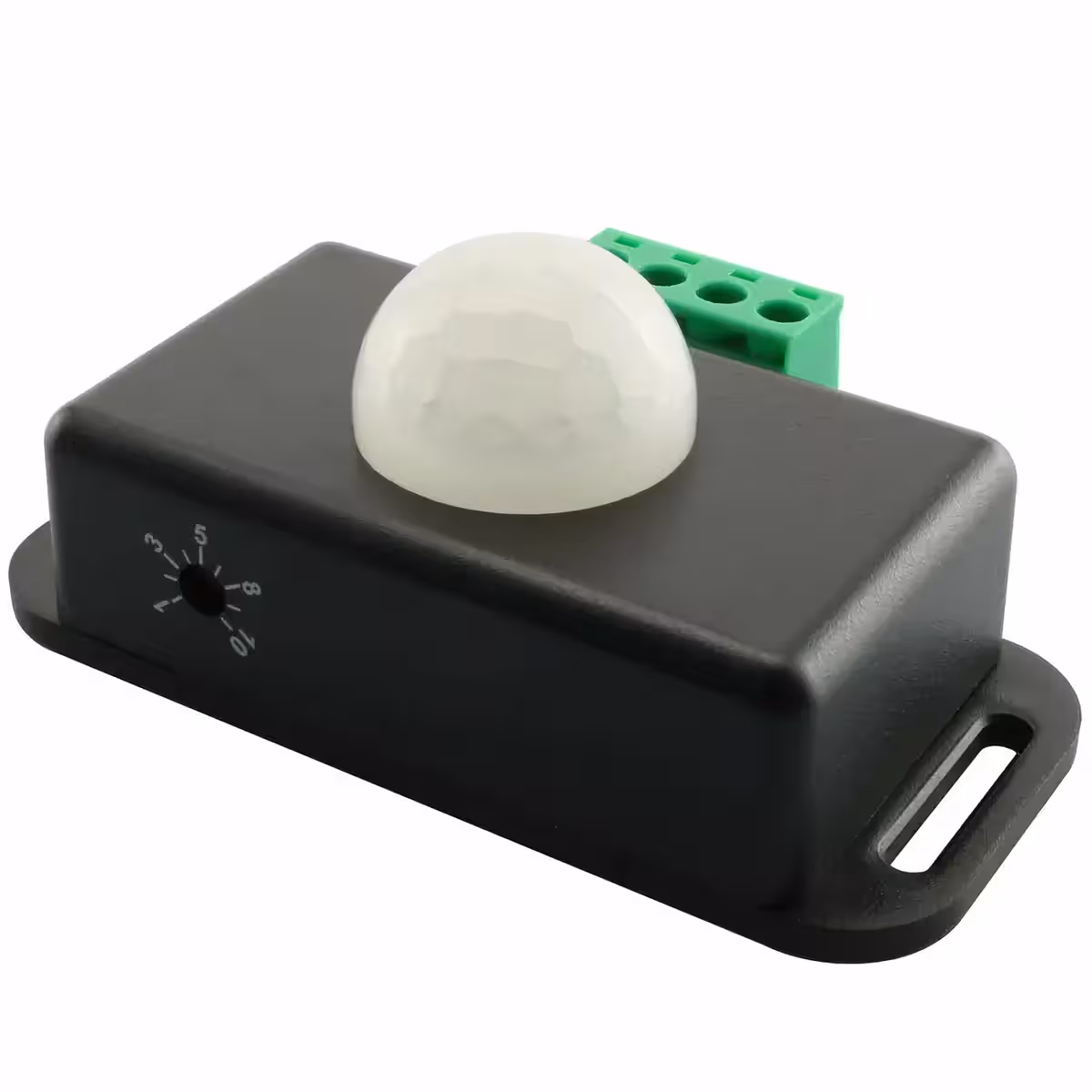

- Podesivo vrijeme rada 1–10 minuta — pomoću potenciometra na kućištu lako namještate trajanje osvjetljenja bez aplikacija ili daljinskih upravljača
- Domet detekcije ≥ 5 metara — pokriva standardne hodnike, ulaze u garaže ili urede srednje veličine bez mrtvih kutova
- Radna temperatura od -20°C do +60°C — otporan na niske i visoke temperature, pogodan za unutarnje i industrijske prostore

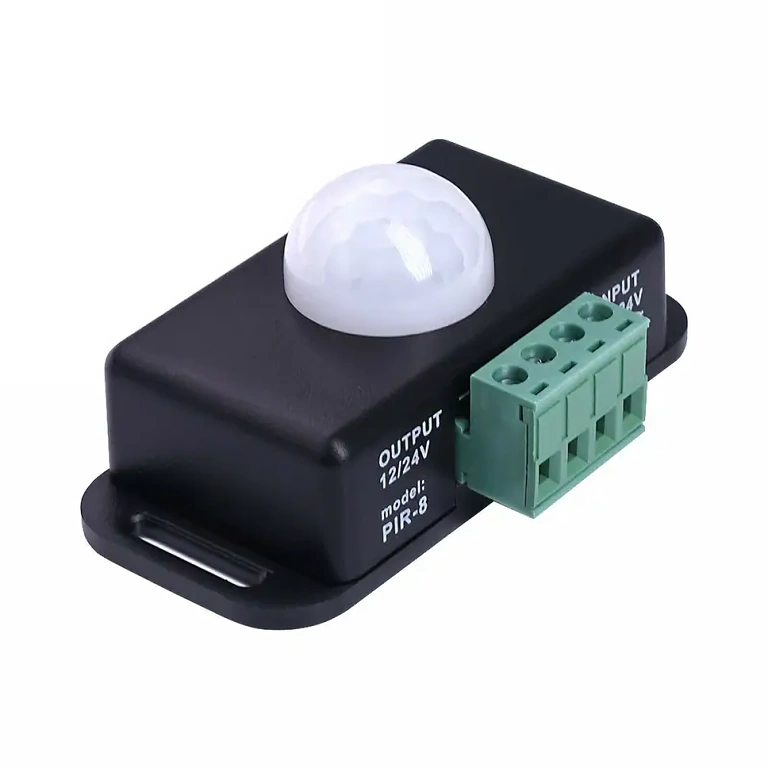

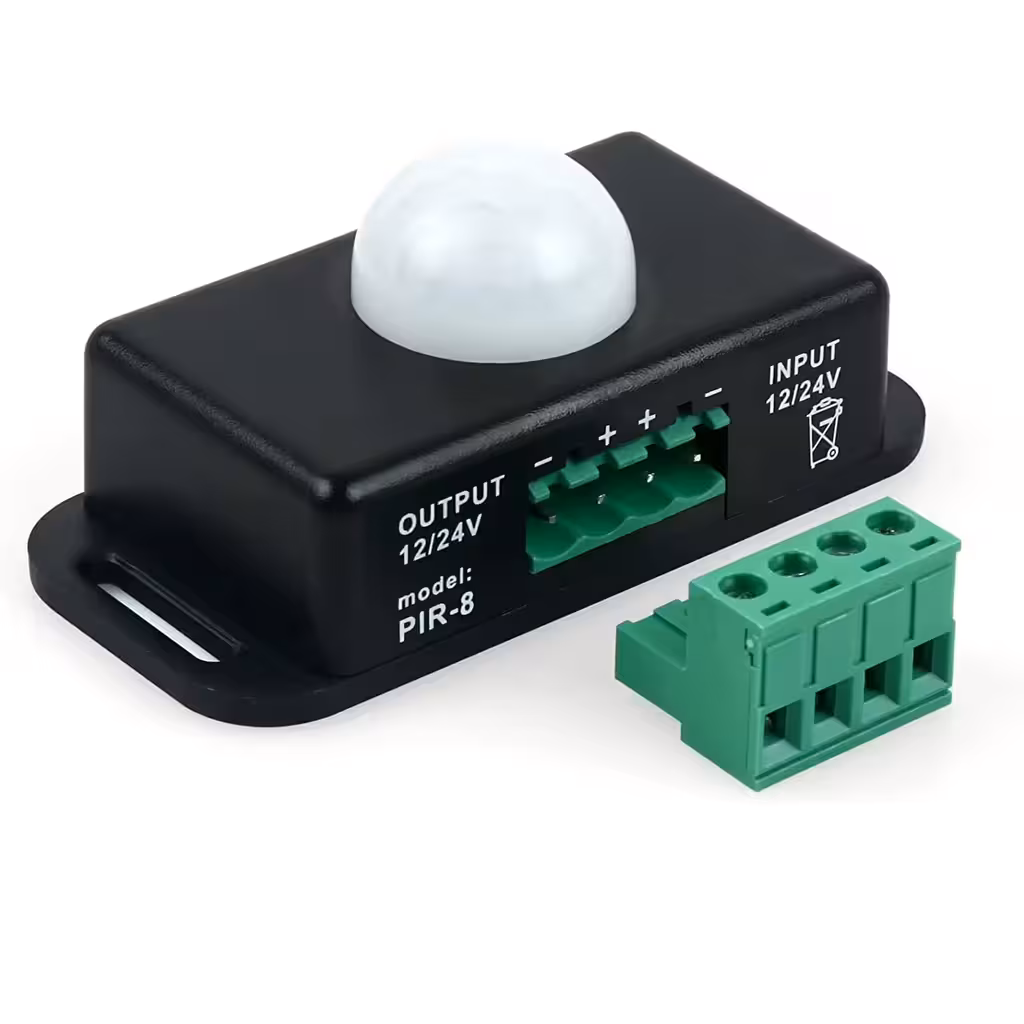

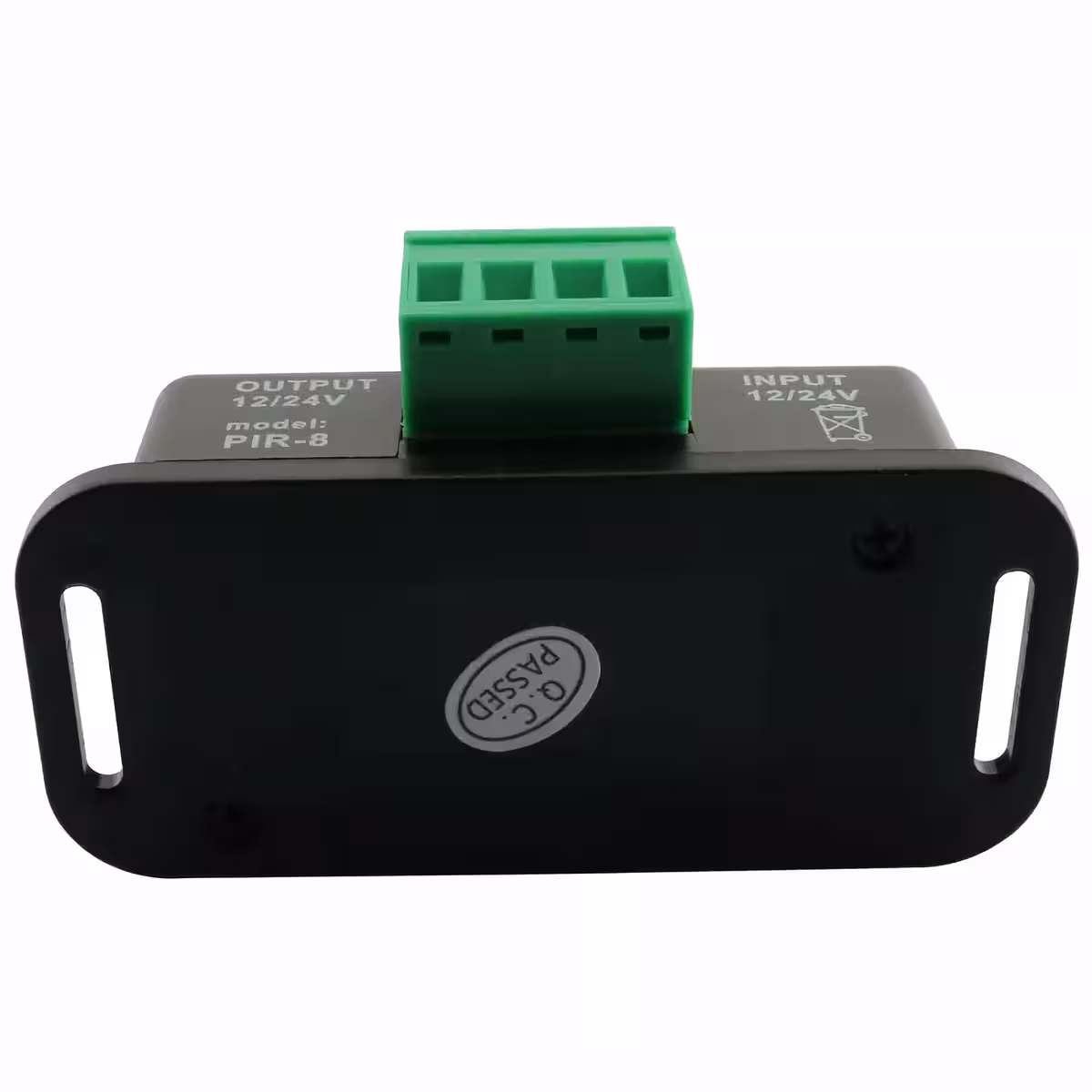

- 4 kontakta, izravno spajanje — 2 ulazna i 2 izlazna kontakta; nije potrebno programiranje, a montaža je brza i jednostavna
Detalji i performanse
Tehnologija pasivnog infracrvenog zračenja (PIR) detektira promjene u toplinskom zračenju tijela — senzor ne emitira signale, ne ometa druge uređaje i troši energiju samo tijekom obrade signala. To znači da reagira isključivo na prisutnost osoba, a ne na propuh ili promjene u ambijentalnom svjetlu.
Domet detekcije od minimalno 5 metara čini ga savršenim za duge hodnike, ulaze u garaže ili skladišne prostore. Kompaktno kućište dimenzija 76 x 45 x 35 mm lako se uklapa u razvodne kutije ili male ormariće bez zauzimanja suvišnog prostora.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip senzora | PIR – Pasivni infracrveni senzor |
| Radni napon | 12V – 24V DC |
| Maksimalna struja | 6A |
| Domet detekcije | ≥ 5 metara |
| Vremensko kašnjenje | 1 – 10 minuta, podesivo |
| Radna temperatura | -20°C do +60°C |
| Dimenzije | 76 x 45 x 35 mm |
| Broj kontakata | 4 (2 ulazna, 2 izlazna) |
| Vrsta struje | DC (istosmjerna struja) |
Upute za spajanje i korištenje

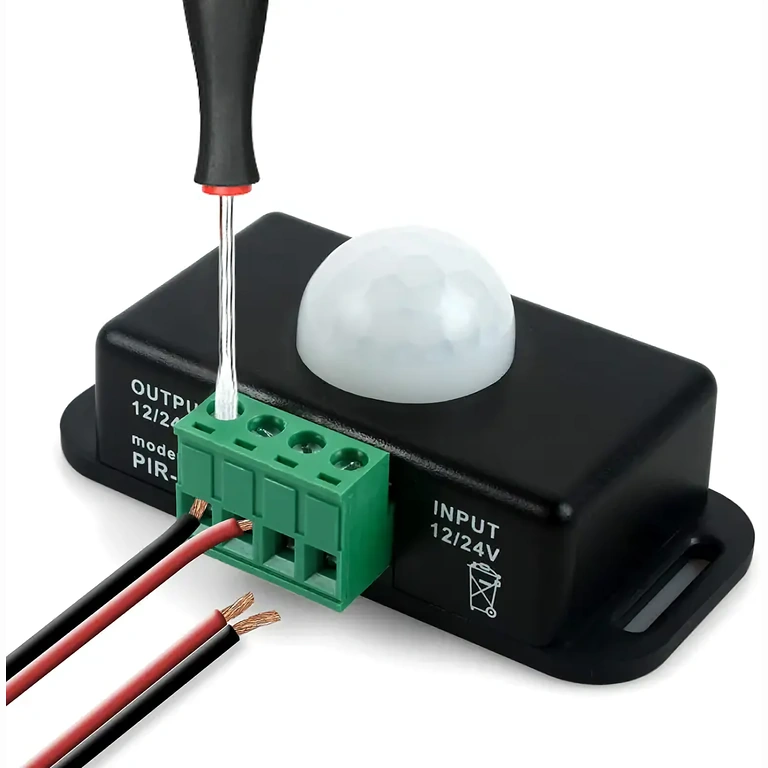

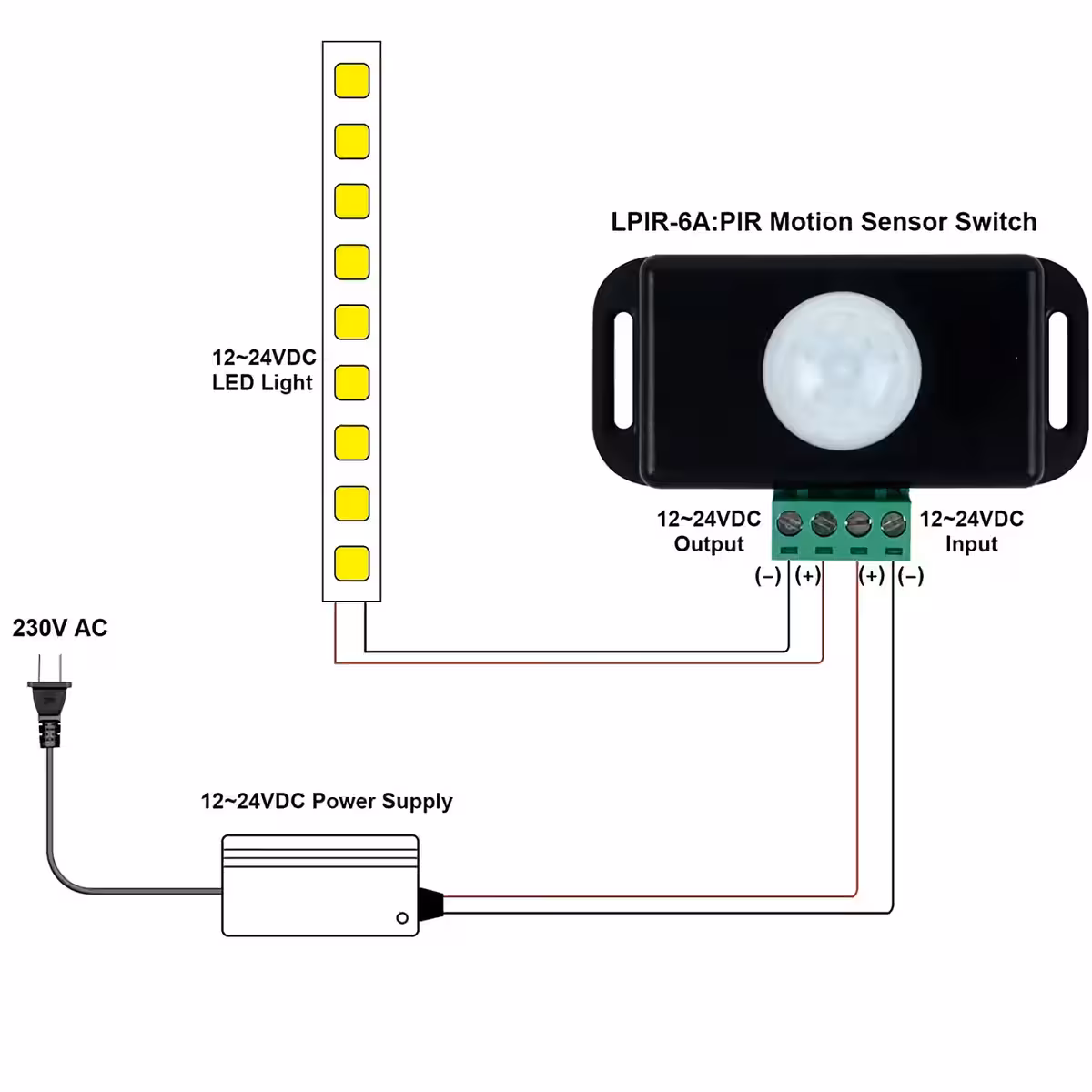

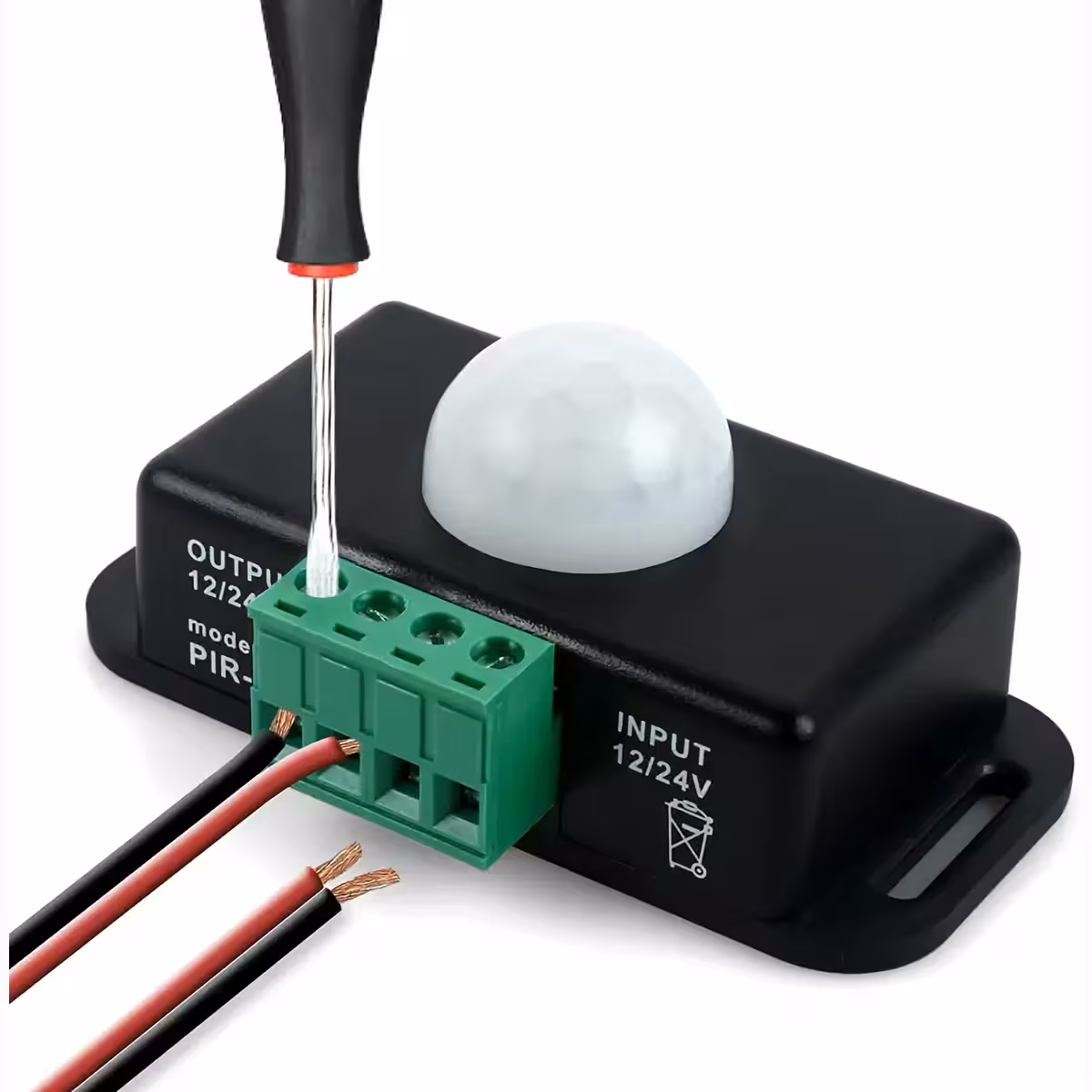

- Spojite ulazne terminale na izvor napajanja od 12V ili 24V DC — obratite pozornost na polaritet označen na kućištu.
- Spojite izlazne terminale na trošilo: LED traku, spot rasvjetu ili drugo rasvjetno tijelo.

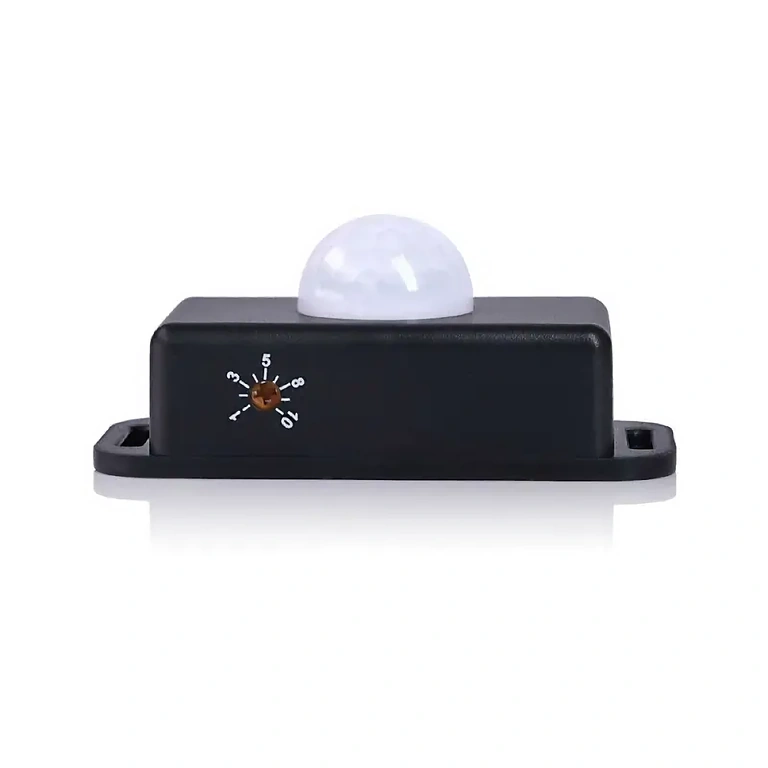

- Koristite potenciometar za podešavanje vremena na kućištu kako biste postavili trajanje rada nakon posljednje detekcije (1–10 minuta). Okretanje u smjeru kazaljke na satu produljuje vrijeme.

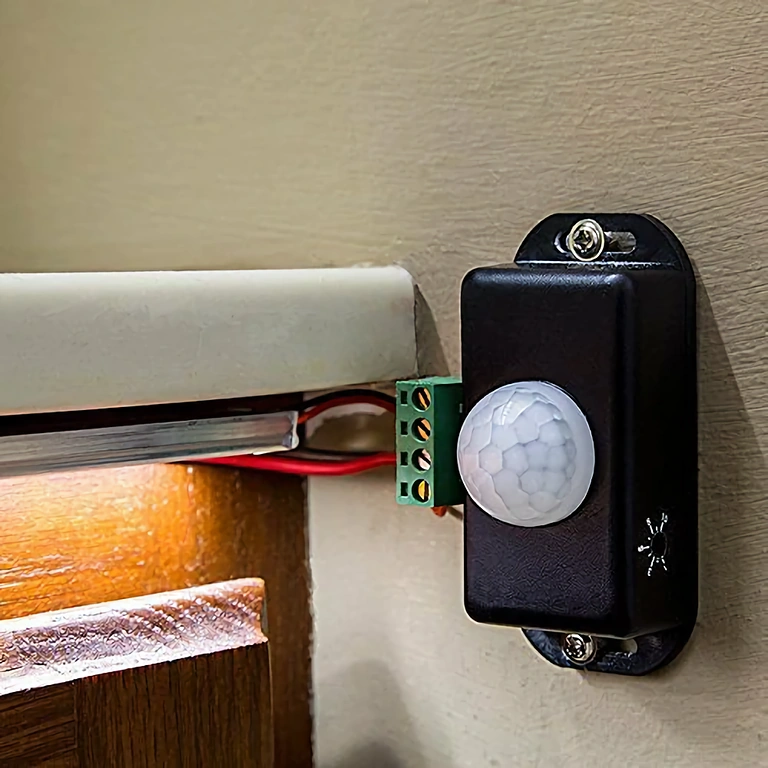

- Postavite PIR senzor tako da zona detekcije optimalno pokriva prostor — najbolji rezultati postižu se postavljanjem okomito na smjer kretanja.
- Testirajte rad prolaskom kroz zonu detekcije — svjetlo bi se trebalo odmah upaliti.
Sadržaj pakiranja
- 1x PIR senzor pokreta 12V–24V DC / 6A
- 1x Shema spajanja (otisnuta na kućištu ili u dokumentaciji)
Često postavljana pitanja
Može li se koristiti na 230V AC?
Ne. Senzor radi isključivo na istosmjernom naponu između 12V i 24V DC. Za primjenu na 230V AC potrebna vam je verzija predviđena za taj napon ili odgovarajući pretvarač.
Koje je maksimalno opterećenje?
Maksimalna dopuštena struja je 6A. Pri 12V DC to iznosi maksimalno 72W, a pri 24V DC do 144W. Ne prekoračujte ove vrijednosti kako biste izbjegli pregrijavanje ili oštećenje uređaja.
Radi li senzor danju, pri jakom svjetlu?
Da. PIR tehnologija ne ovisi o vidljivoj svjetlosti — detektira toplinu tijela bez obzira na razinu ambijentalnog osvjetljenja. Senzor nema ugrađenu fotoćeliju (LDR) za blokadu danju, stoga će aktivirati rasvjetu i tijekom dana.
Može li se montirati na otvorenom?
Senzor podnosi temperature od -20°C do +60°C, no kućište nema deklariranu IP zaštitu. Na otvorenom ga montirajte isključivo na natkrivenim mjestima ili unutar zaštitnih kutija otpornih na vlagu.
Kako podesiti vrijeme rada?
Na kućištu se nalazi rotacijski potenciometar. Okrenite ga u smjeru kazaljke na satu za dulje trajanje (do 10 minuta) ili suprotno za kraće (minimalno 1 minuta). Nije potreban poseban alat.
