Digitalni voltmetar i ampermetar za ugradnju 0–100V 0–10A – precizno očitanje uz pregledan dvostruki LED zaslon
Kada izrađujete upravljačku ploču, podesivo napajanje ili solarni sustav, ključno je u svakom trenutku imati uvid u napon i struju koja prolazi kroz krug. Umjesto da koristite ručni multimetar ili nagađate vrijednosti, ovaj digitalni mjerni modul omogućuje vam trajno praćenje parametara u stvarnom vremenu.
Napomena: Modul zahtijeva zasebno ili zajedničko napajanje od 4–30V DC. Za mjerenje napona iznad 30V, koristite Shemu 2 sa zasebnim napajanjem modula.
Zašto odabrati ovaj model? (Ključne prednosti):

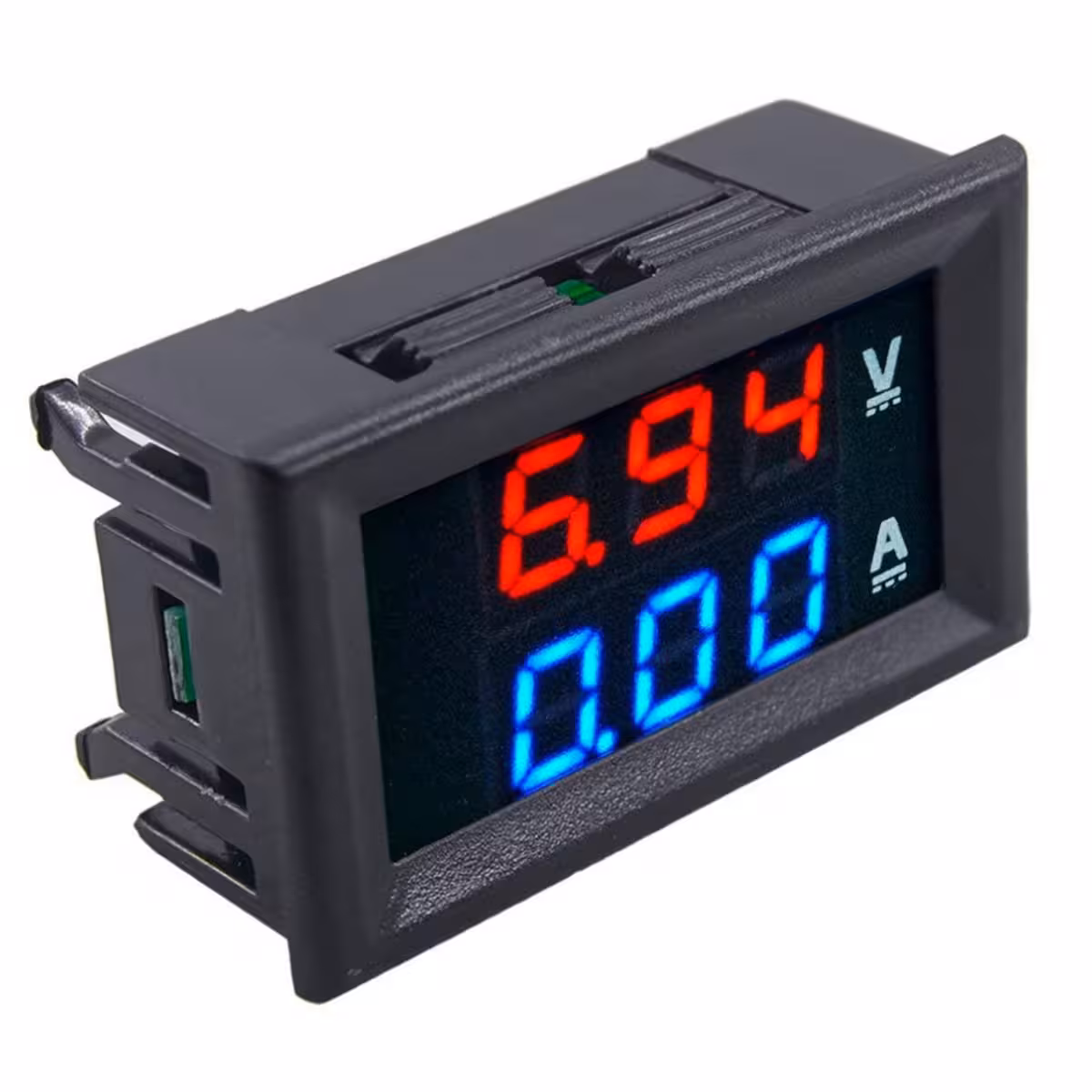

- Dvostruki LED zaslon (crveno-plavi) — znamenke od 0.28″, napon prikazan crvenom, a struja plavom bojom, osiguravaju izvrsnu vidljivost čak i pri slabom osvjetljenju ili izravnoj sunčevoj svjetlosti
- Integrirani shunt — nije potrebna nikakva vanjska komponenta za struje do 10A; jednostavno spojite i uređaj je spreman za rad
- Preciznost ±1% uz rezoluciju 0.1V / 0.01A — dovoljno precizno za laboratorijske projekte, 12V/24V solarne sustave ili podesiva napajanja
- Dvije sheme spajanja — zajedničko napajanje (ispod 30V) ili zasebno napajanje (do 100V), prilagodljivo svakoj primjeni
- Vlastita potrošnja ≤20 mA — minimalan utjecaj na mjereni krug, što je iznimno važno kod sustava napajanih baterijama
- Brza ugradnja — standardni izrez 46×27 mm, predspojeni kabeli od 15 cm i priložene kopče za fiksiranje

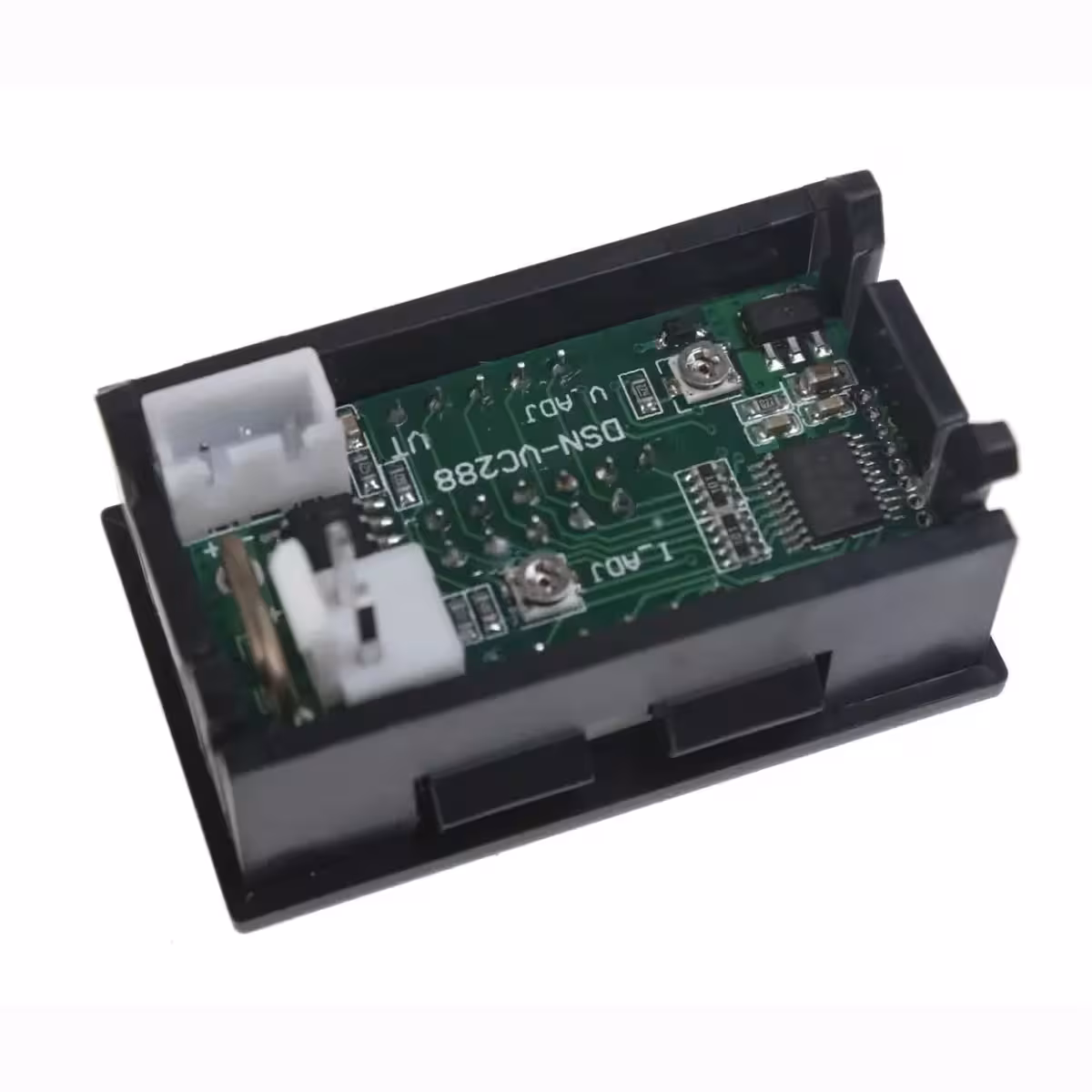

Detalji i performanse
U srcu modula nalazi se namjenski mikrokontroler za mjerenje koji osvježava prikazane vrijednosti svakih 300 ms — dovoljno brzo za praćenje promjena u opterećenju bez zamornog treperenja zaslona. Radno područje od –10°C do +65°C čini ga pogodnim za ugradnju u razvodne kutije, kao i u tehničku opremu izloženu temperaturnim oscilacijama. Zahvaljujući vlastitoj potrošnji od maksimalno 20 mA, instrument ne unosi značajne pogreške čak ni u krugovima osjetljivim na opterećenje.
| Parametar | Vrijednost / Detalj |
|---|---|
| Mjerni raspon napona | DC 0–100V |
| Mjerni raspon struje | DC 0–10A |
| Napon napajanja modula | DC 4–30V |
| Vlastita potrošnja | ≤ 20 mA |
| Točnost | ±1% (±1 znamenka) |
| Rezolucija napona | 0.1V |
| Rezolucija struje | 0.01A |
| Brzina osvježavanja | 300 ms |
| Zaslon | Dvostruki LED 0.28″ – crvena (V) / plava (A) |
| Radna temperatura | –10°C do +65°C |

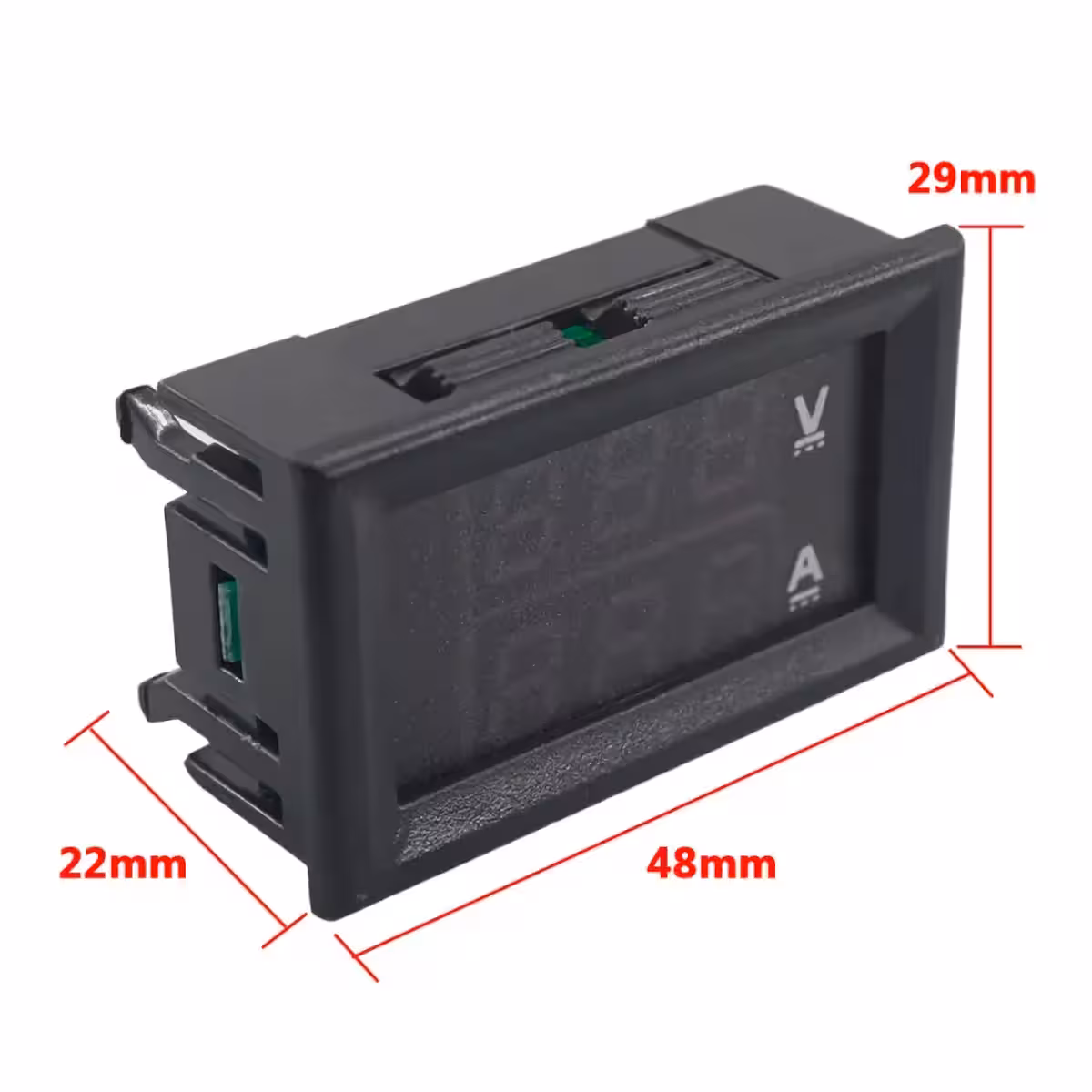

| Dimenzije modula | 48 × 29 × 26 mm |
| Dimenzije izreza za ugradnju | 46 × 27 mm |
| Duljina kabela | 15 cm |

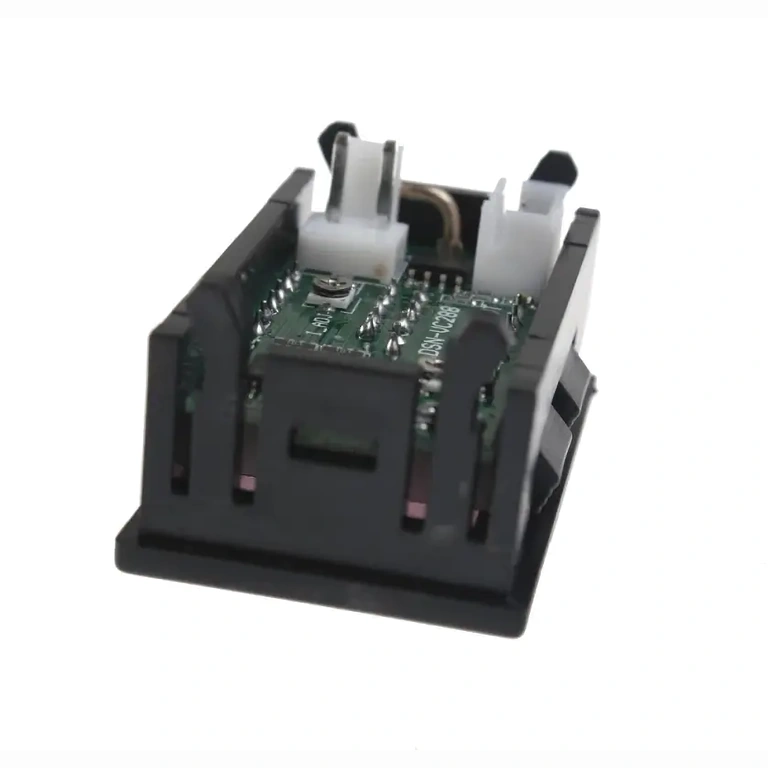

Upute za spajanje i korištenje

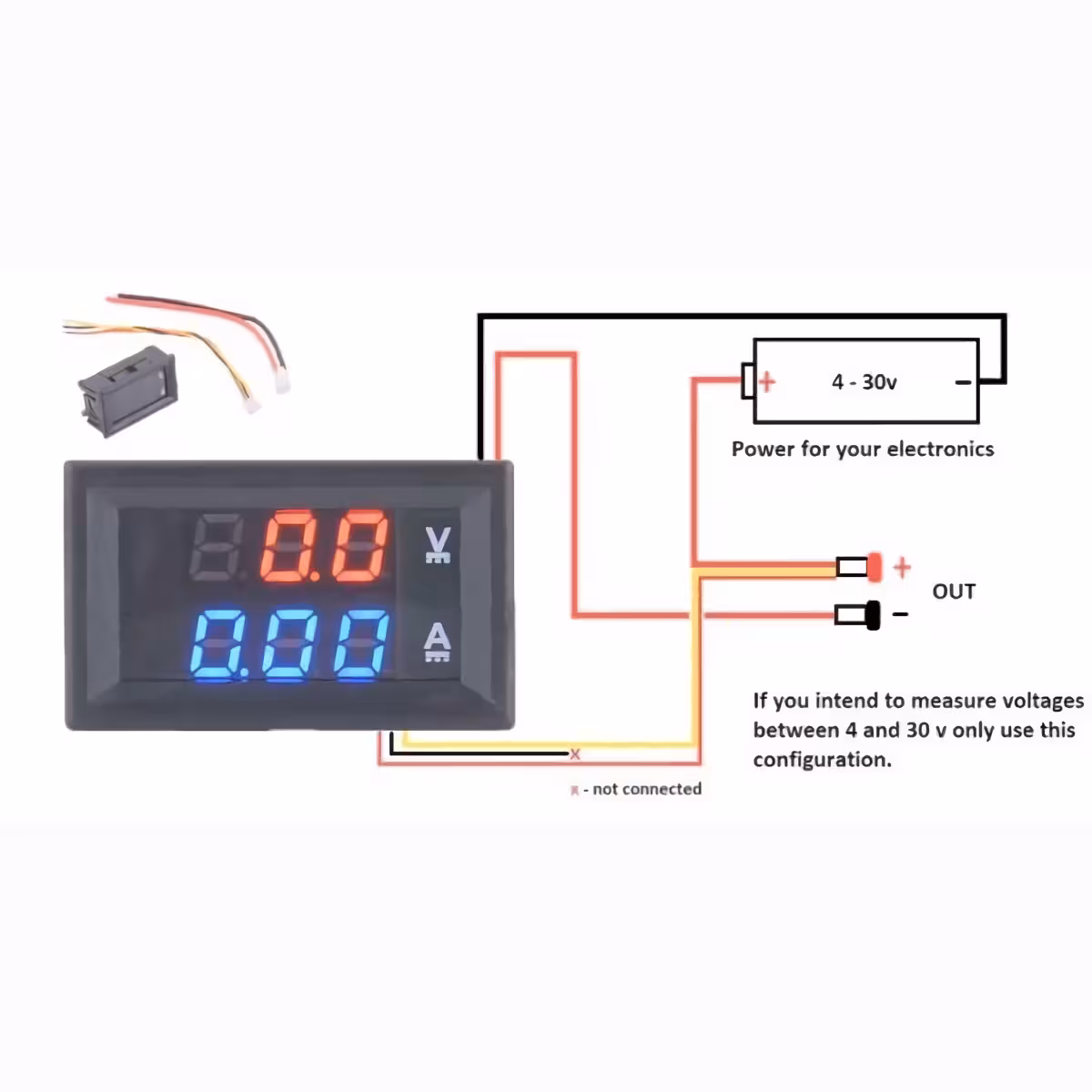

- Shema 1 – Zajedničko napajanje: spojite DC 4–30V izvor na ulaz za napajanje modula i na trošilo; žice za mjerenje napona spojite paralelno s trošilom, a shunt ampermetra serijski.

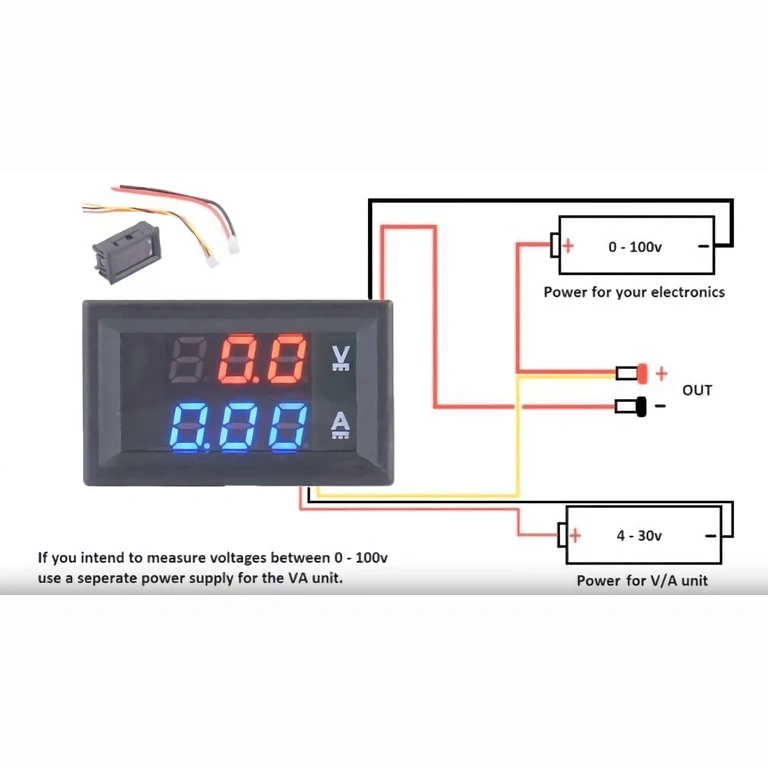

- Shema 2 – Zasebno napajanje: koristite namjenski DC 4–30V izvor isključivo za napajanje modula; glavni krug se može napajati neovisno naponima do 100V — idealno za laboratorijska podesiva napajanja.

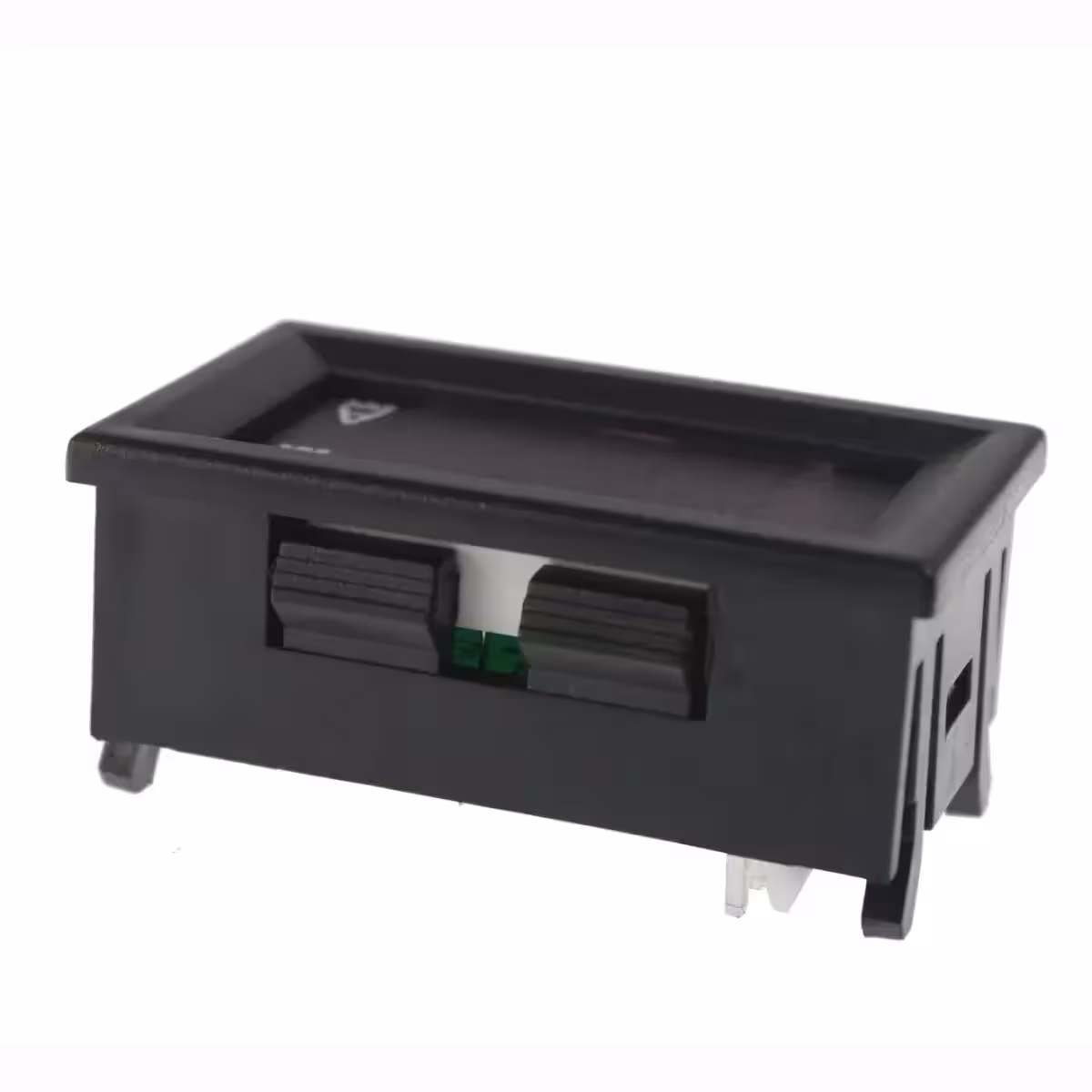

- Napravite izrez od 46 × 27 mm na ploči kućišta i umetnite modul s prednje strane.
- Fiksirajte modul pomoću priloženih bočnih kopči i spojite kabele prema odabranoj shemi.
- Uključite napajanje — zaslon će se odmah aktivirati i prikazati trenutne vrijednosti napona i struje.
Sadržaj pakiranja
- 1× Digitalni voltmetar i ampermetar DC 0–100V / 0–10A

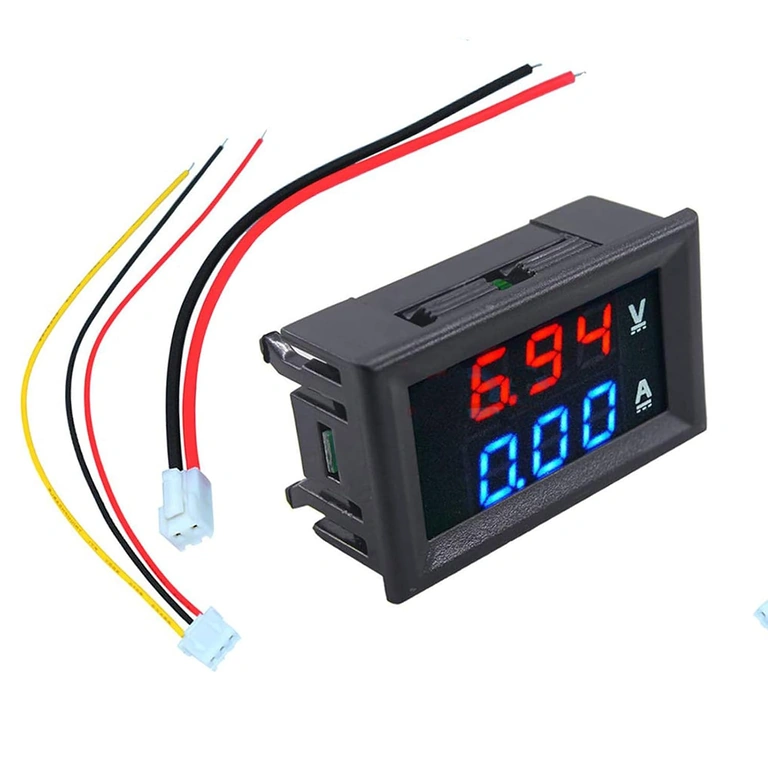

- Priključni kabeli (~15 cm, predspojeni na modul)
- Bočne kopče za fiksiranje u ploču
Često postavljana pitanja
Mogu li koristiti ovaj voltmetar na 12V ili 24V solarnom sustavu?
Da, bez problema. Napon napajanja modula (4–30V) izravno odgovara naponima u uobičajenim solarnim instalacijama, a mjerni raspon od 0–100V / 0–10A pokriva parametre tipičnih solarnih panela male i srednje snage.
Trebam li vanjski shunt za ampermetar?
Ne. Shunt je integriran u modul i podržava struje do 10A. Nije potrebno dodavati nikakve dodatne komponente.
Kako mjeriti napone iznad 30V ako moj izvor napajanja ne prelazi 30V?
Koristite Shemu 2: napajajte modul iz zasebnog izvora od 4–30V, dok krug koji mjerite može dosezati do 100V neovisno. Ta dva kruga ne utječu jedan na drugoga.
Radi li uređaj na izmjeničnoj struji (AC)?
Ne. Modul je dizajniran isključivo za istosmjernu struju (DC). Nemojte ga spajati na AC krugove.
Koje su točne dimenzije izreza za ugradnju?
Potreban vam je izrez od 46 × 27 mm. Prednja strana modula ima 48 × 29 mm, što osigurava čvrsto nalijeganje na ploču bez pomicanja.
