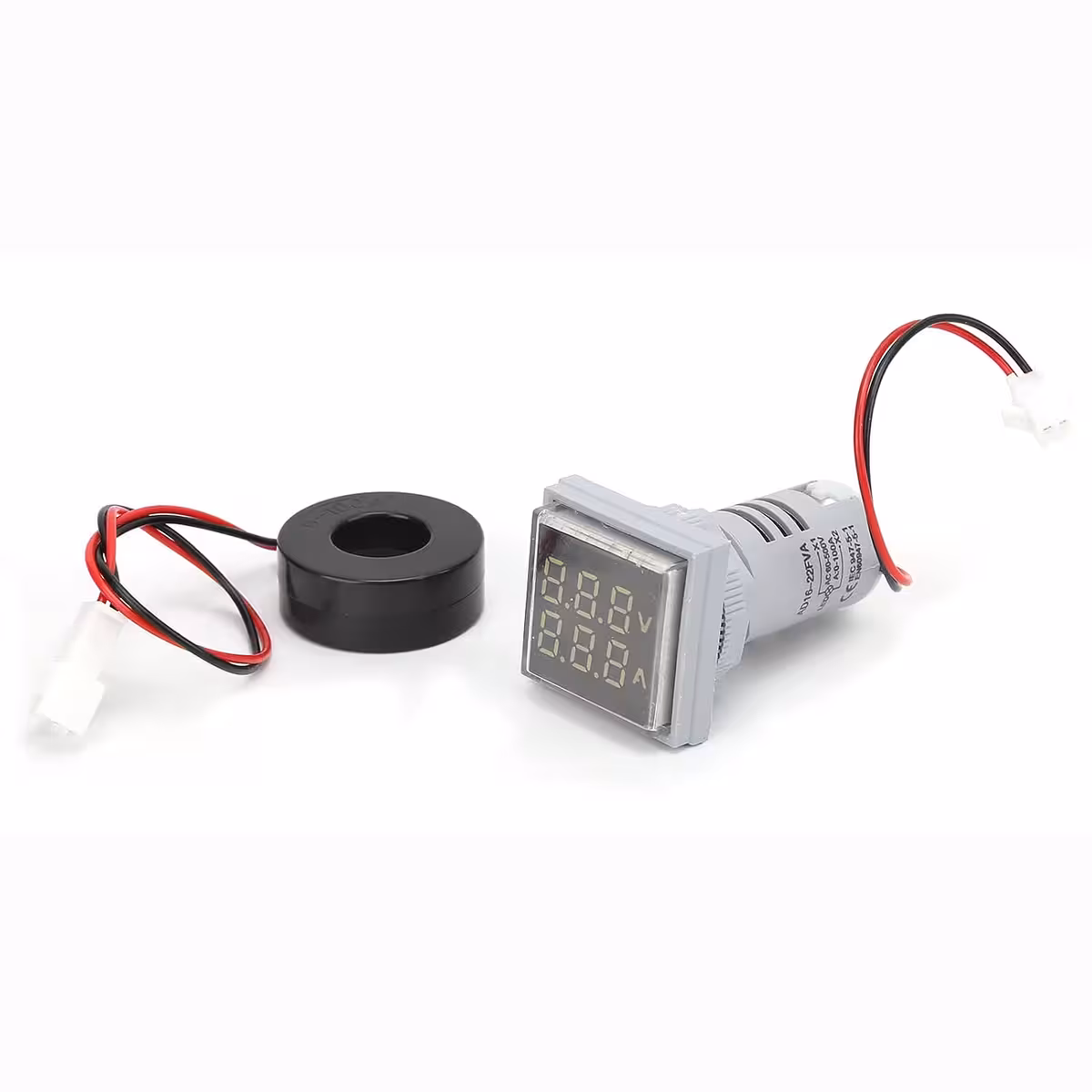

Digitalni voltmetar i ampermetar za razvodne ormare – istovremeni prikaz napona i struje
Kada želite imati potpunu kontrolu nad električnom instalacijom i u stvarnom vremenu pratiti napon i struju, potreban vam je uređaj koji ne radi kompromise. Ovaj digitalni AC voltmetar i ampermetar (60–500V / 0–100A) prikazuje obje vrijednosti istovremeno na preglednom LED zaslonu, a sve je smješteno u kompaktno kućište za standardni otvor od 22 mm. Nema prebacivanja, nema čekanja – sve informacije su vam nadohvat ruke.
Napomena: Uređaj je namijenjen isključivo za izmjeničnu struju (AC). Nije kompatibilan s istosmjernim (DC) mrežama. Za maksimalnu preciznost pri mjerenju manjih struja, preporučuje se provući fazni vodič kroz strujnu mjernu stezaljku (transformator) 3–5 puta.
Zašto odabrati ovaj model? (Ključne prednosti):
- Istovremeni prikaz — napon i struja prikazani su istovremeno, čime štedite vrijeme i izbjegavate pogreške u očitanju.
- Širok raspon primjene — mjeri napon od 60V do 500V i struju do 100A, što ga čini idealnim za kućne instalacije od 230V kao i za industrijske trofazne sustave.
- Izvrsna vidljivost — LED zaslon visoke svjetline osigurava jasno očitanje čak i u slabo osvijetljenim razvodnim ormarima ili s veće udaljenosti.

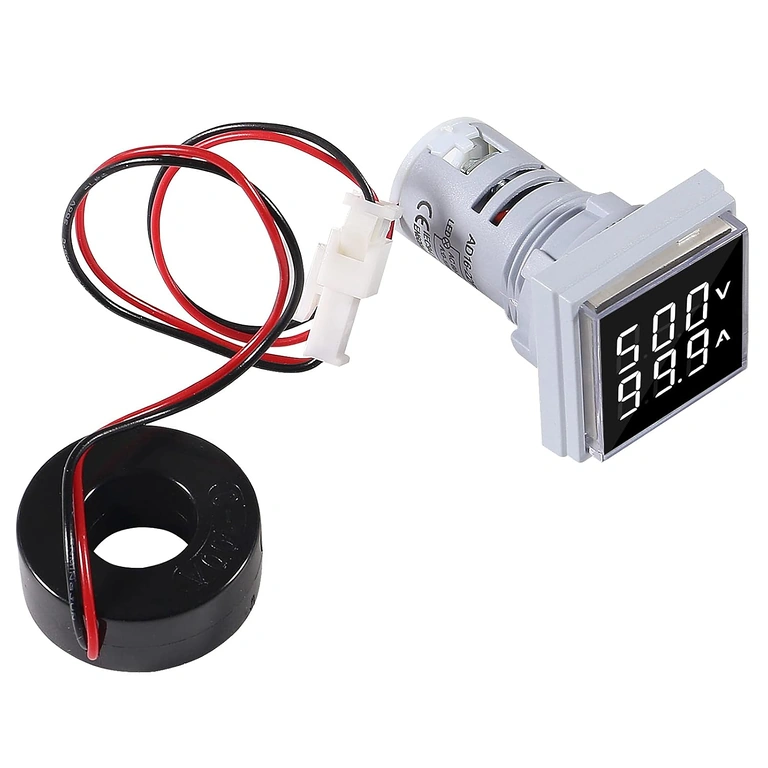

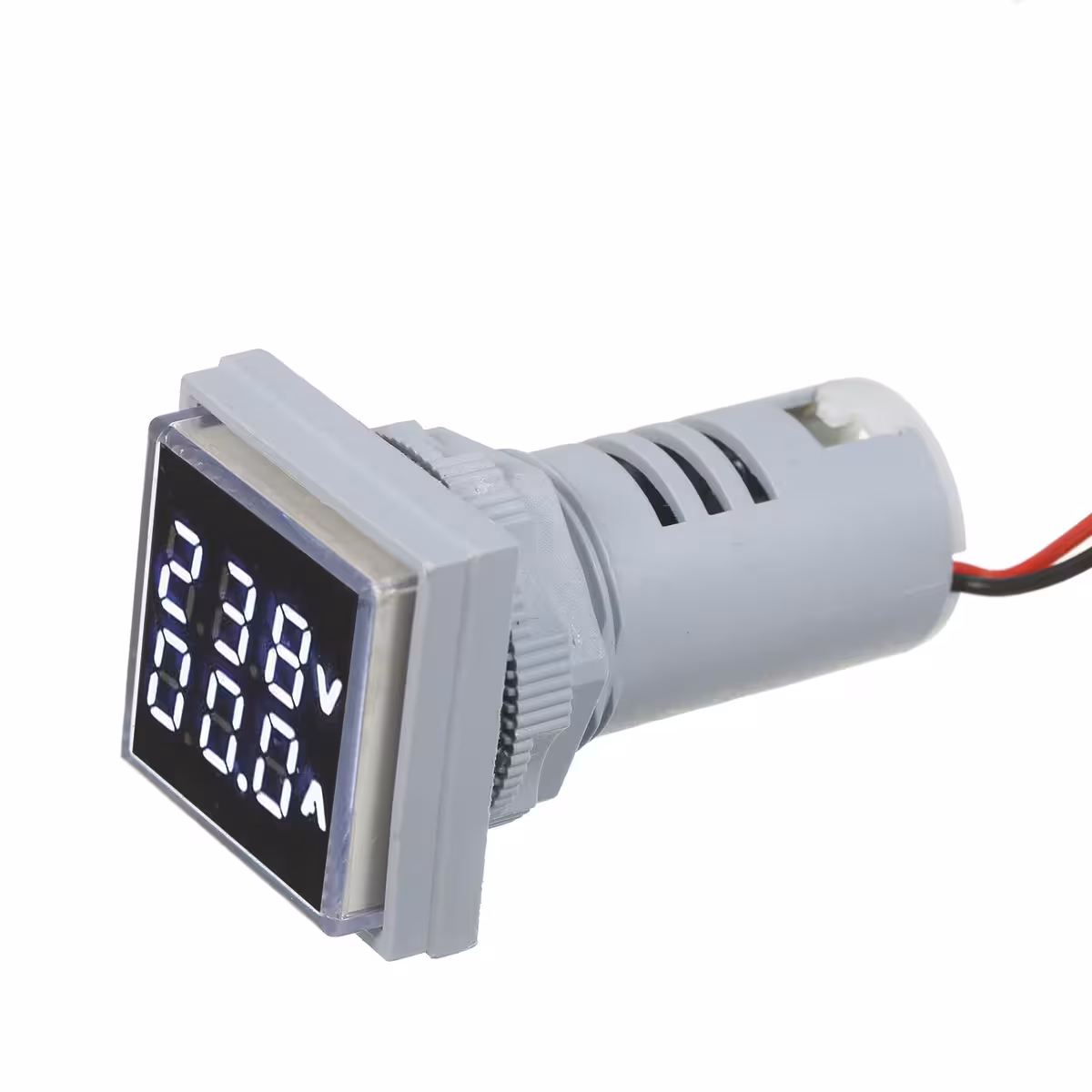

- Kompaktna ugradnja (22 mm) — zauzima minimalno prostora (31×31 mm na ploči), savršeno za skučene razvodne ormare.
- Neinvazivno mjerenje — struja se mjeri pomoću strujnog transformatora (obujmice), bez potrebe za presijecanjem kabela ili prekidanjem strujnog kruga.
- Podesiva preciznost — za struje ispod 10A, jednostavno provucite fazni vodič kroz mjernu jezgru 3–5 puta kako biste povećali osjetljivost mjerenja.
Tehničke specifikacije i performanse

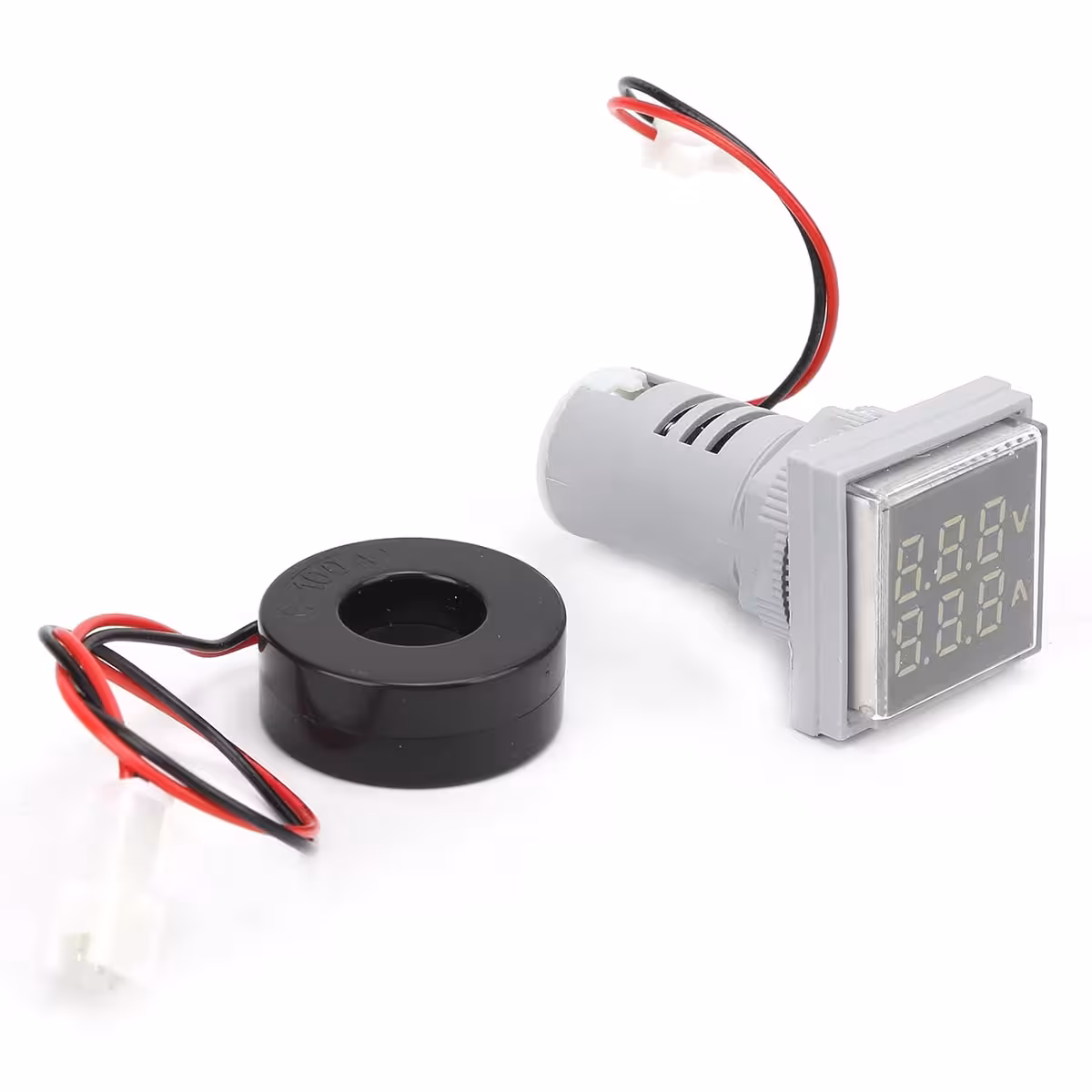

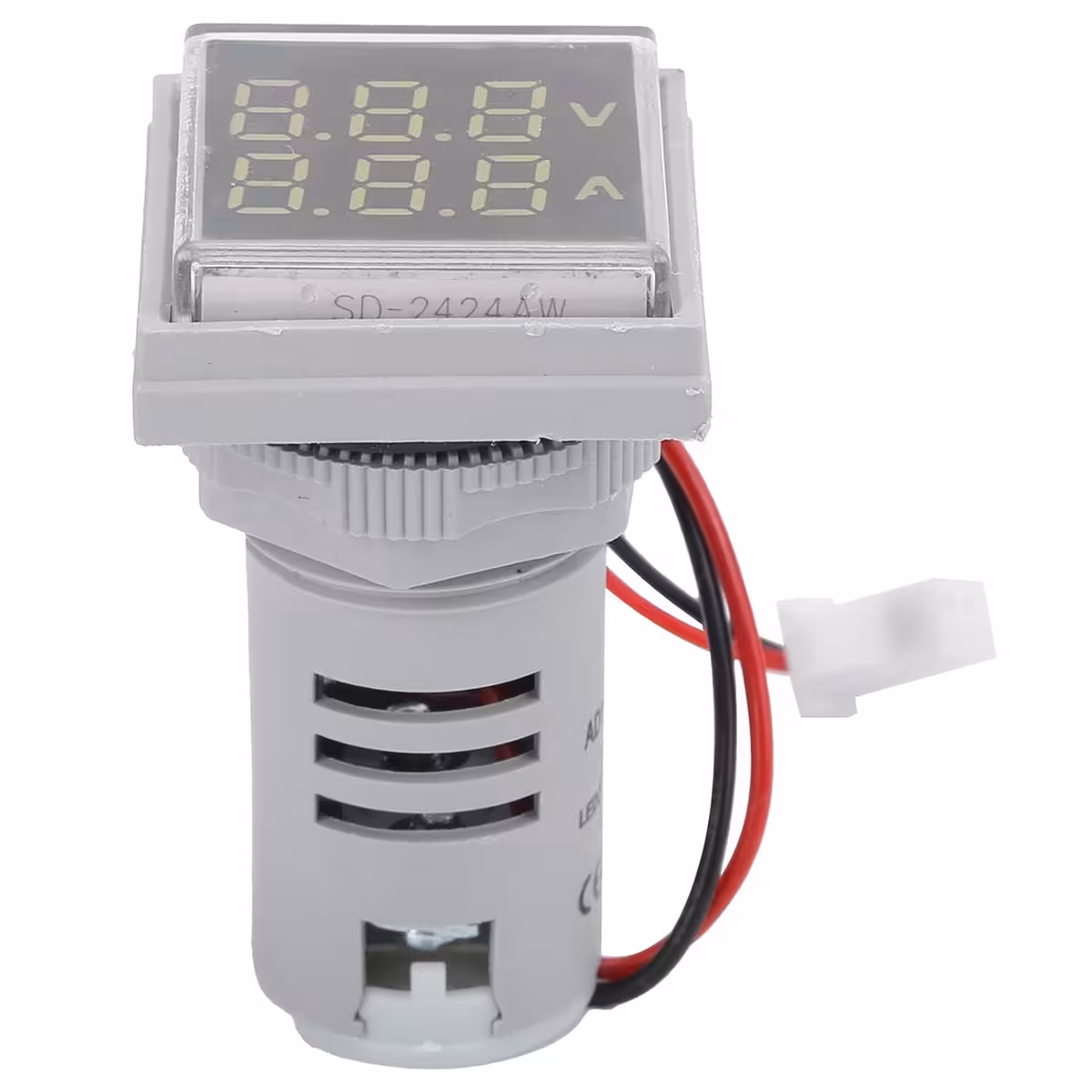

Ovaj modul objedinjuje AC voltmetar i ampermetar sa strujnim transformatorom u jednom kućištu. L i N terminali služe za napajanje uređaja i mjerenje mrežnog napona, dok se struja mjeri neinvazivno putem magnetskog prstena. Podaci se trenutno obrađuju i prikazuju na LED zaslonu visoke svjetline, koji je lako čitljiv u svim uvjetima.
| Parametar | Vrijednost / Detalj |
|---|---|
| Raspon mjerenja napona | 60 – 500 V AC |
| Raspon mjerenja struje | 0 – 100 A AC |
| Kompatibilna mreža | Samo izmjenična struja (AC) |
| Vrsta zaslona | LED, visoka svjetlina |

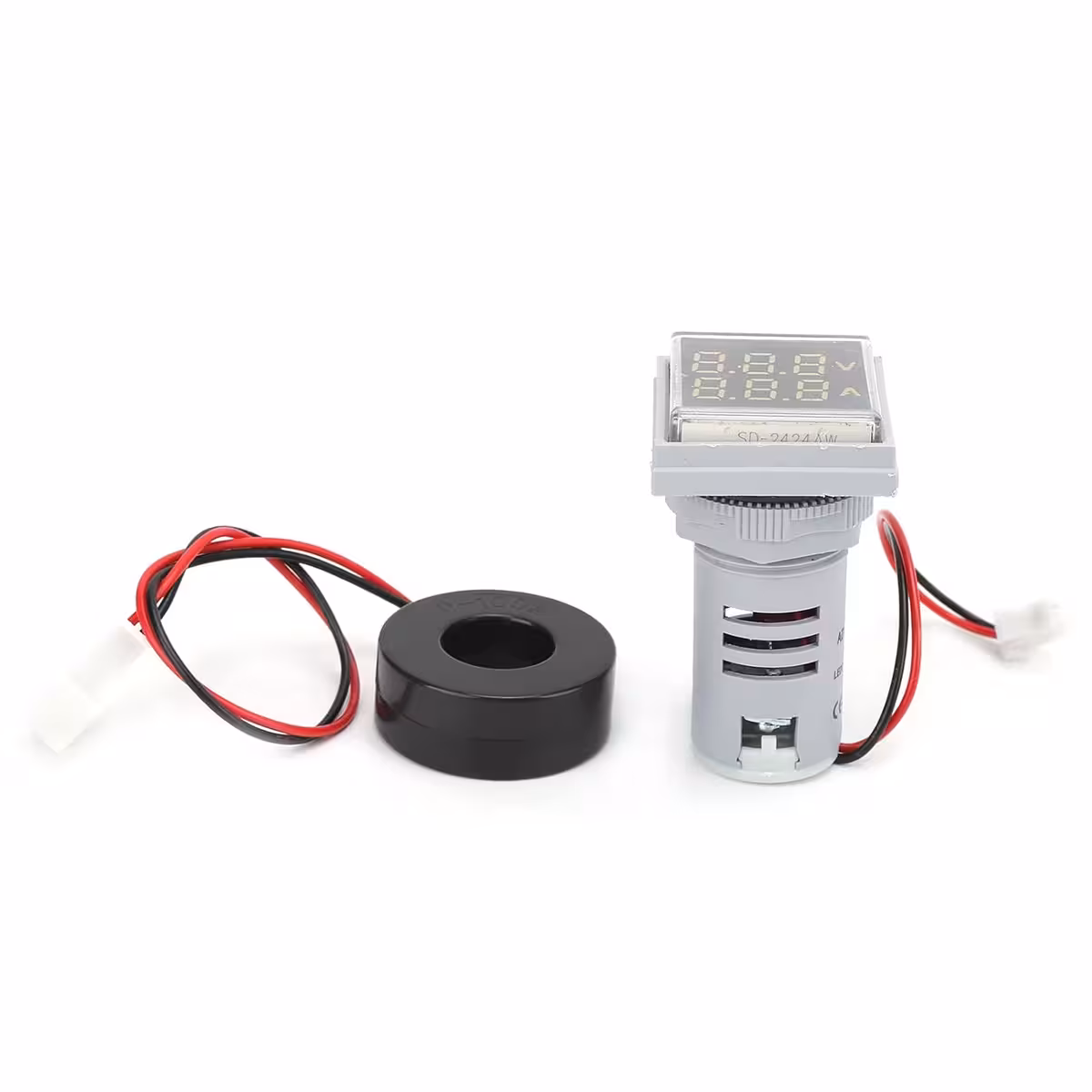

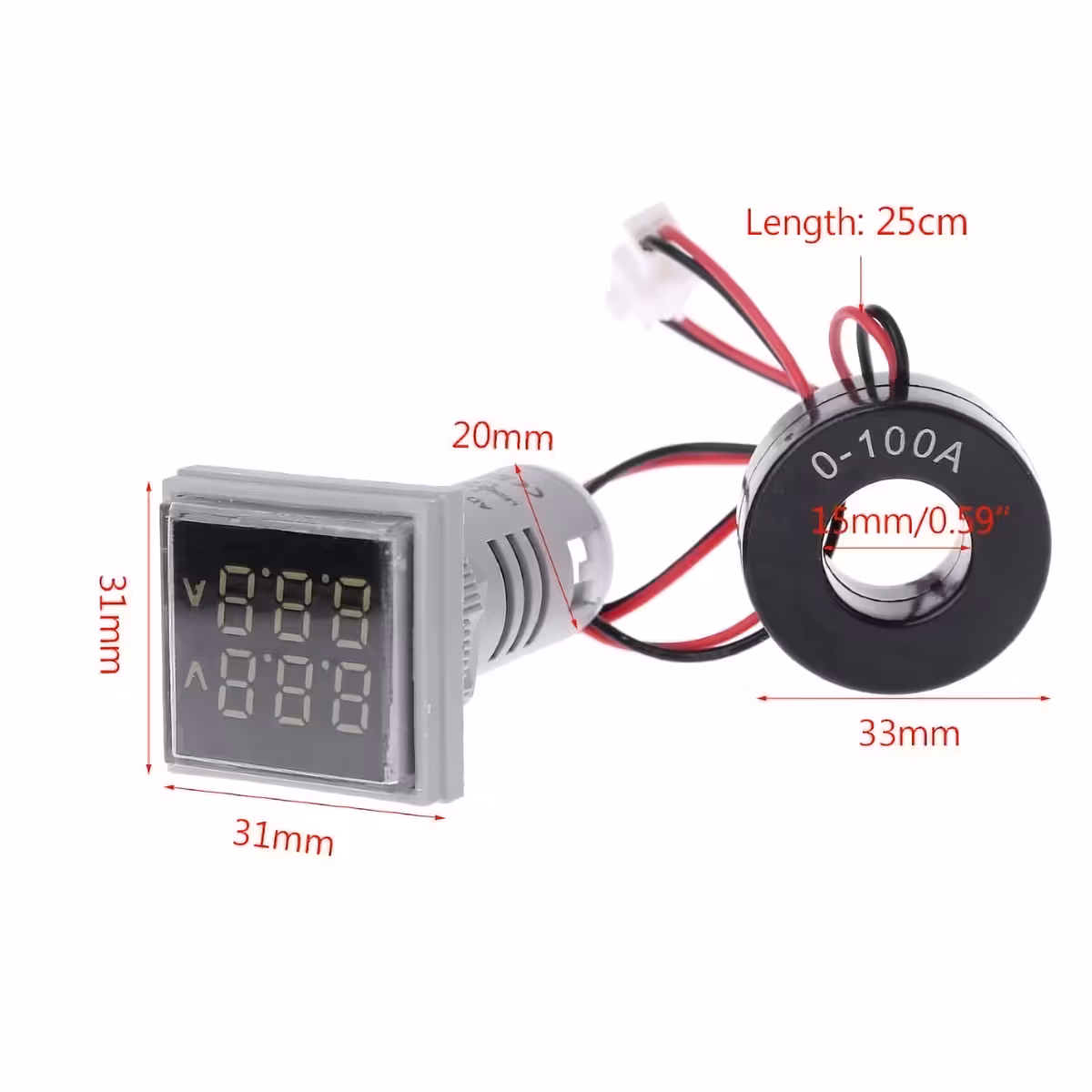

| Dimenzije na ploči | 31 × 31 mm |
| Promjer otvora za montažu | 22 mm |
| Boja kućišta | Bijela |
| Način mjerenja struje | Strujni transformator (neinvazivno) |
| Preporučeni namotaji za preciznost | 3 – 5 prolaza vodiča (za male struje) |
Upute za spajanje i uporabu

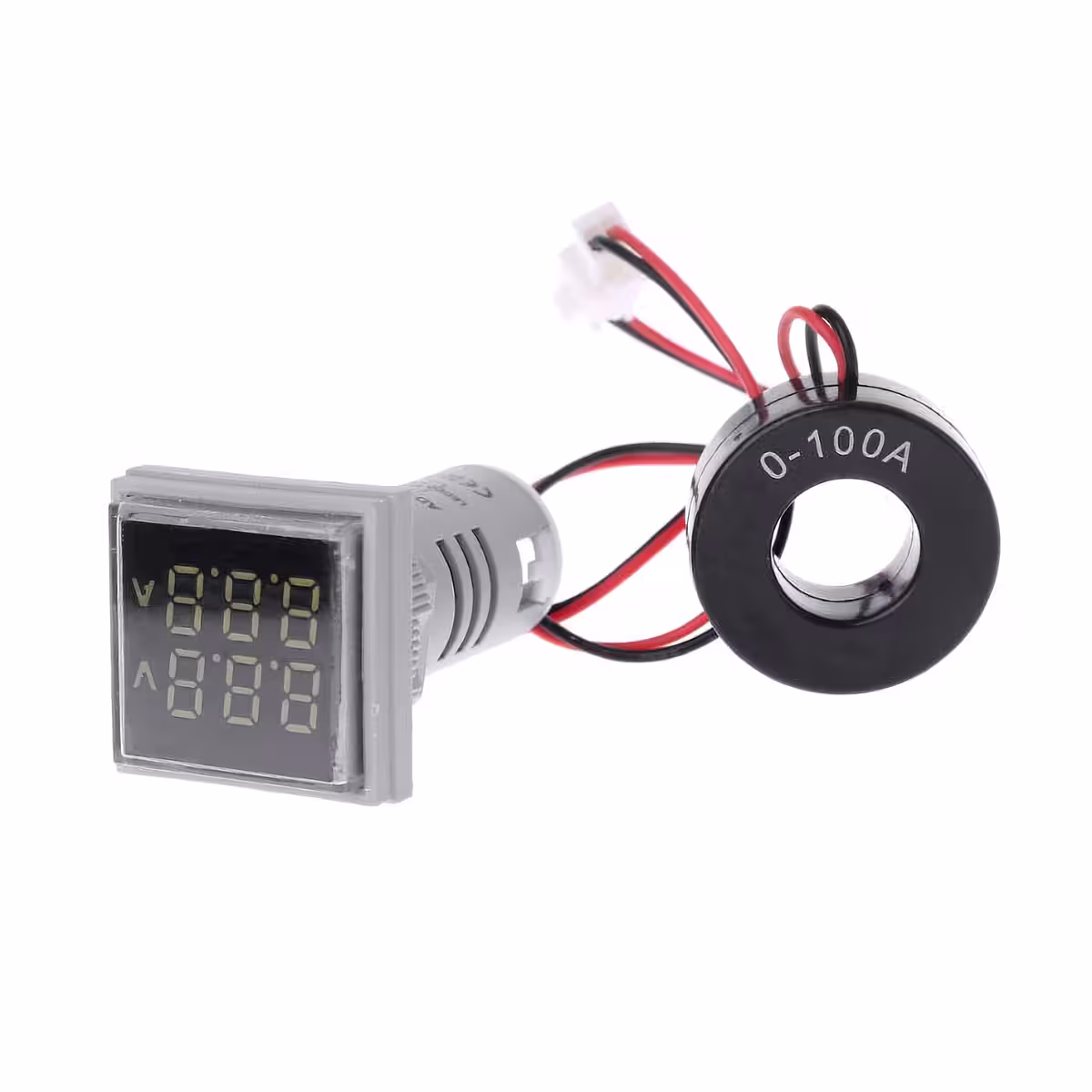

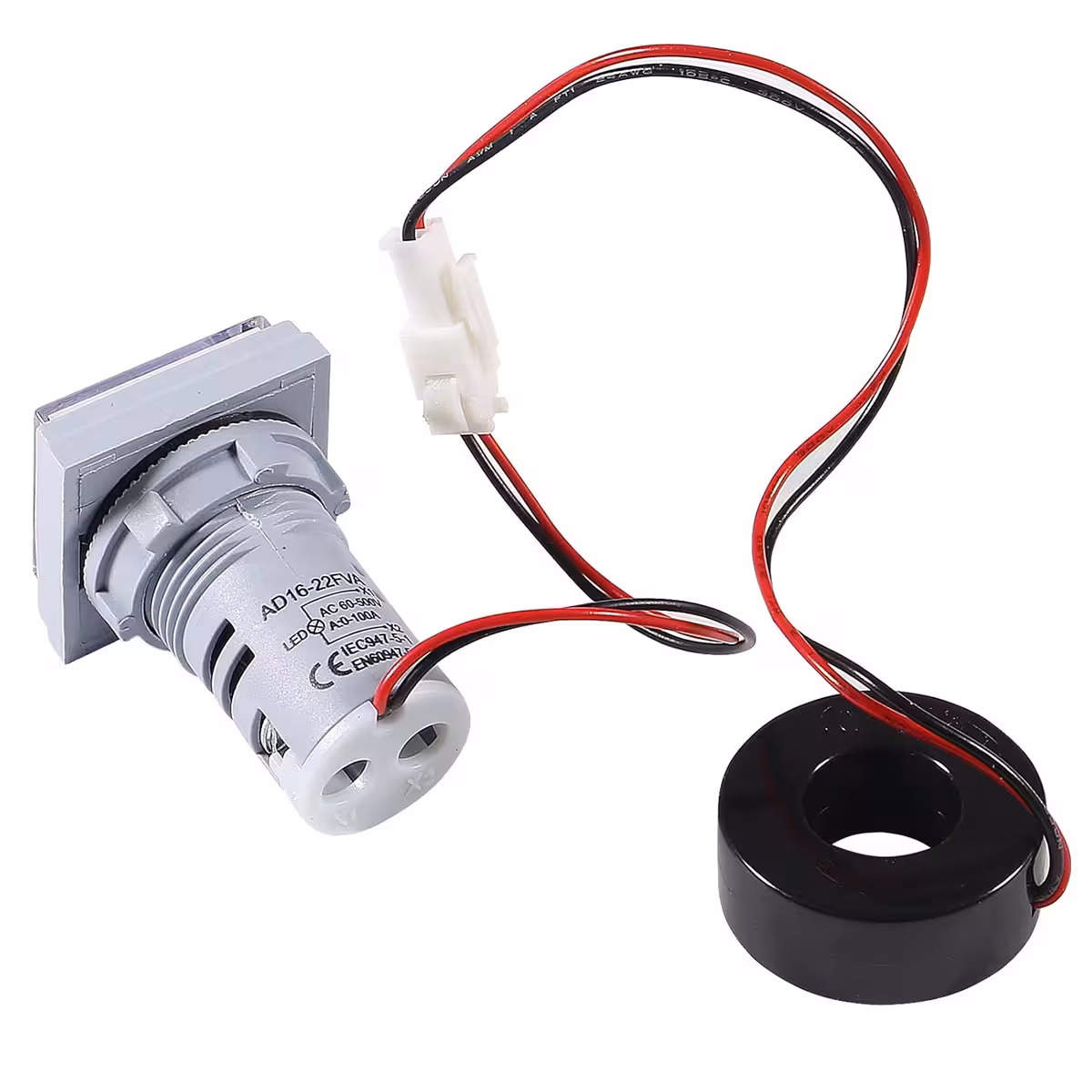

- Izbušite otvor promjera 22 mm na razvodnoj ploči i umetnite modul voltmetra/ampermetra.
- Spojite fazni vodič (L) mreže na L terminal uređaja.
- Spojite nulti vodič (N) mreže na N terminal uređaja.
- Provucite fazni vodič trošila kroz magnetski prsten (strujni transformator) — za struje ispod 10A, napravite 3–5 namotaja oko prstena za veću preciznost.
- Spojite kraj faznog vodiča na trošilo, a nulti vodič trošila izravno na nulu mreže.
- Uključite napajanje — LED zaslon će odmah prikazati vrijednosti napona i struje.
Sadržaj pakiranja

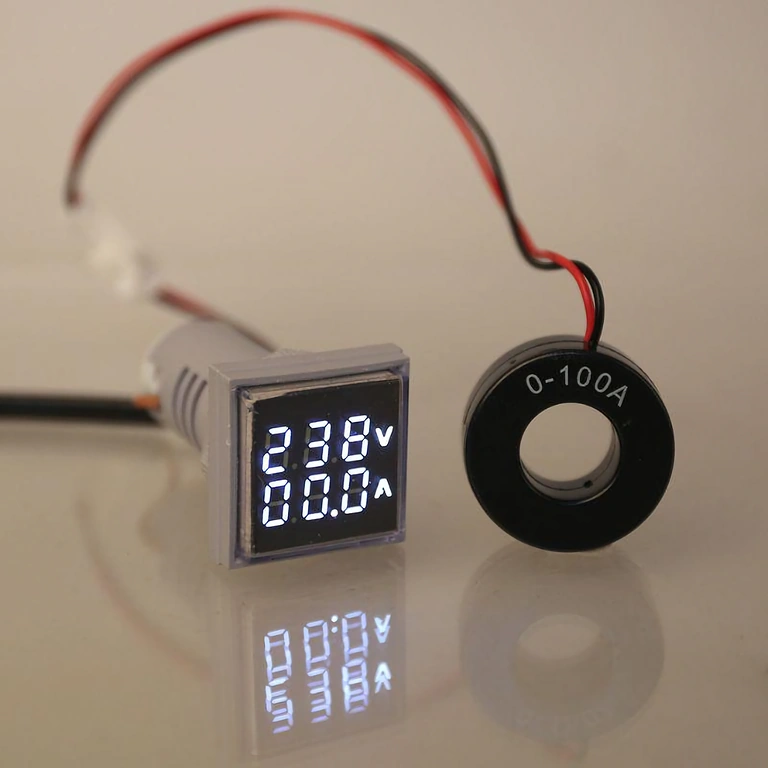

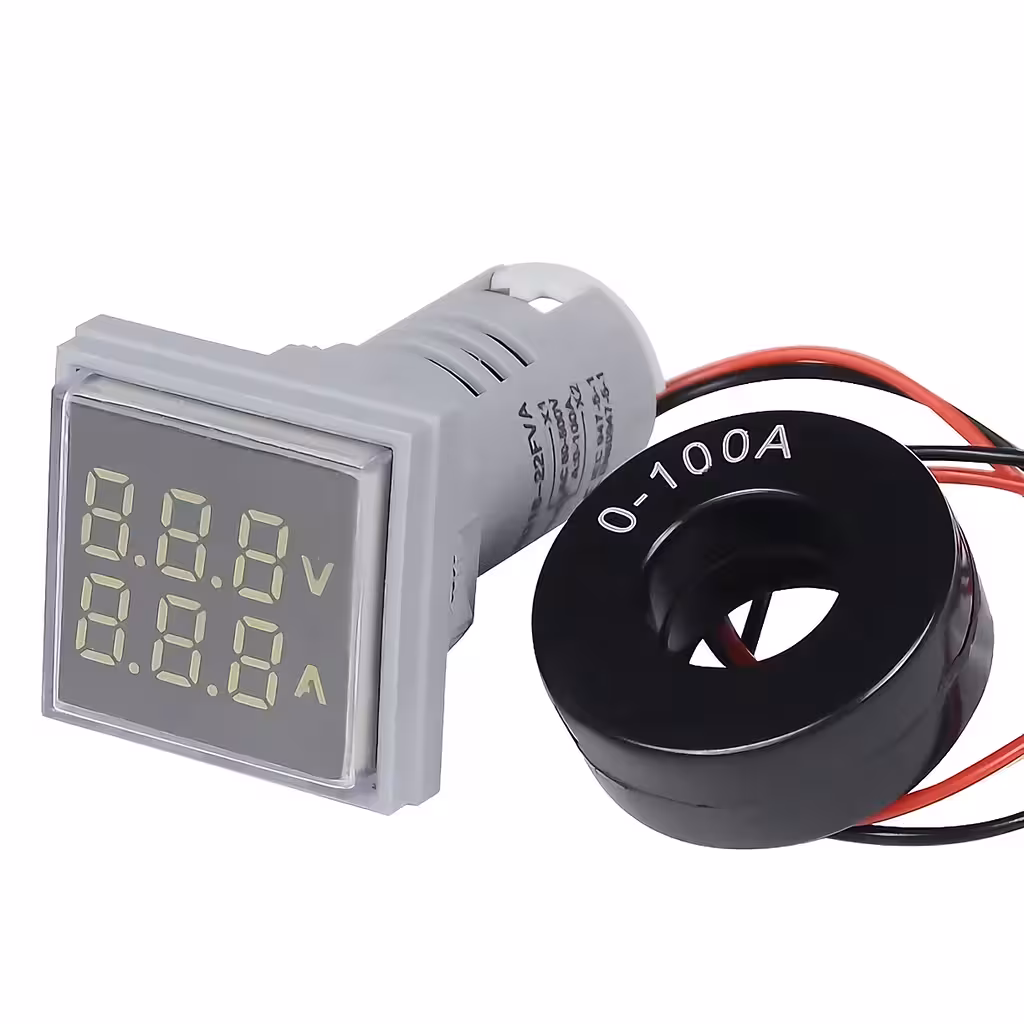

- 1 × Digitalni AC voltmetar i ampermetar 60–500V / 0–100A, bijelo kućište
Često postavljana pitanja
Radi li uređaj na istosmjernoj struji (DC)?
Ne. Uređaj je dizajniran isključivo za AC mreže. Spajanje na DC napon može oštetiti modul i uzrokovati netočne rezultate.
Moram li rezati fazni vodič za mjerenje struje?
Ne. Vodič se jednostavno provlači kroz magnetski prsten strujnog transformatora, što znači da je instalacija potpuno neinvazivna i strujni krug ostaje netaknut.
Zašto je potrebno provući vodič više puta kroz prsten?
Svaki dodatni prolaz pojačava magnetsko polje koje senzor detektira. Kod mjerenja malih struja (ispod 5–10A), 3–5 namotaja značajno poboljšava preciznost očitanja.
Mogu li njime pratiti potrošnju kućanskih aparata na 230V?
Da, bez problema. Uređaj savršeno radi na standardnoj monofaznoj mreži od 230V, pod uvjetom da struja trošila ne prelazi 100A.
Koje su dimenzije otvora za ugradnju?
Potreban je kružni otvor promjera 22 mm. Vanjske dimenzije modula na ploči su 31 × 31 mm.
Galerija fotografija
***k* **j* K***č**** –
Prikaz je jasan i svijetao. Testirao sam ga s multimetrom i vrijednosti su vrlo točne.
