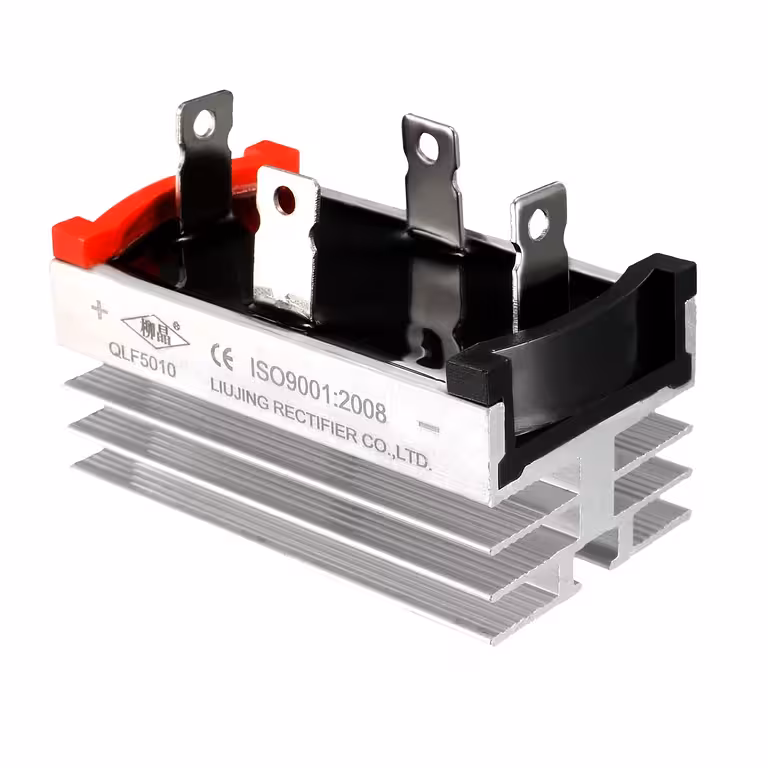

Monofazni ispravljački most 50A 1200V – stabilno AC-DC ispravljanje s integriranim hladnjakom za industrijske primjene
Trebate pouzdanu AC-DC konverziju za velike struje bez termičkih problema? Ovaj monofazni ispravljački most od 50A i 1200V rješava upravo taj izazov — osigurava stabilnu istosmjernu struju, podnosi kontinuirana opterećenja i ne pregrijava se ni pri intenzivnom radu. Konstruiran je za zahtjevne industrijske uvjete, a ne za povremene hobističke projekte.
Napomena: Proizvod je namijenjen korisnicima s tehničkim znanjem iz područja elektronike i elektrotehnike. Prije ugradnje obavezno provjerite kompatibilnost s vašim strujnim krugom.
Zašto odabrati ovaj ispravljački most? (Ključne prednosti):
- Nazivna struja 50A — podržava kontinuirana opterećenja bez degradacije, uključujući industrijske punjače ili snažna napajanja
- Vršni reverzni napon 1200V — sigurnosna margina veća od 5x u odnosu na standardnu mrežu od 230V, štiti komponentu od tranzijentnih naponskih šiljaka
- Graetzov most s 4 diode — punovalno ispravljanje, znatno manje valovitosti (ripple) u odnosu na poluvalno ispravljanje
- Integrirani hladnjak — održava temperaturu spoja unutar sigurnih granica bez potrebe za vanjskim hlađenjem u standardnim uvjetima, čime se produljuje vijek trajanja
- Kompatibilnost s 230V i 400V AC — radi izravno u standardnim monofaznim mrežama unutar EU
Detalji i performanse
Most radi na principu punovalnog ispravljanja — obje poluperiode izmjeničnog napona pretvaraju se u istosmjernu struju. Rezultat je stabilniji DC signal s manje valovitosti i većom učinkovitošću u usporedbi s ispravljačima s jednom diodom.
Vršni reverzni napon od 1200V nije zanemariv detalj — u industrijskim instalacijama naponski šiljci mogu lako premašiti nazivnu vrijednost mreže. Ova velika margina štiti komponentu tamo gdje druge otkazuju. Integrirani hladnjak zaokružuje cjelinu: učinkovito odvodi toplinu bez potrebe za dodatnom opremom u normalnim radnim uvjetima.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip proizvoda | Ispravljački most / Diodni most |
| Konfiguracija | Monofazna, 4 diode (Graetzov most) |
| Nazivna struja | 50A |
| Maksimalni reverzni napon | 1200V |
| Tip hlađenja | Integrirani hladnjak |
| Glavna funkcija | Ispravljanje izmjenične struje (AC) u istosmjernu (DC) |
| Tip ispravljanja | Punovalno (full-wave) |
| Područje primjene | Industrija, napajanja, pretvarači, punjači baterija |
Sadržaj pakiranja
- 1 x Monofazni ispravljački most 50A 1200V s integriranim hladnjakom
Često postavljana pitanja
Što točno radi ispravljački most i zašto ima 4 diode?
Pretvara izmjeničnu struju (AC) iz mreže u istosmjernu struju (DC) koja je potrebna za rad elektroničkih sklopova. Konfiguracija s 4 diode u Graetzovom spoju omogućuje korištenje obje poluperiode AC signala, što rezultira stabilnijim i učinkovitijim DC izlazom.
Trebam li dodatno hlađenje uz integrirani hladnjak?
U normalnim uvjetima integrirani hladnjak je dovoljan. Ako radite blizu granice od 50A ili u okruženjima s visokom ambijentalnom temperaturom (iznad 40°C), osigurajte odgovarajući protok zraka ili montirajte komponentu u ventilirano kućište.
Radi li i za trofazne primjene?
Ne. Ovaj most je dizajniran isključivo za monofazne krugove. Za trofazne primjene potreban vam je trofazni ispravljački most sa 6 dioda — to je druga kategorija proizvoda.
Je li prikladan za industrijske punjače baterija?
Da. Nazivna struja od 50A i termička stabilnost koju osigurava hladnjak čine ga čestim izborom za industrijske punjače baterija, regulirana napajanja i snažne AC-DC pretvarače.
Radi li na 400V trofaznoj mreži (faza-nula)?
Most podnosi reverzne napone do 1200V, stoga je kompatibilan s 230V monofaznim naponom te s 400V monofaznim spojem (faza-faza). Ne spaja se izravno na trofazni izvor — za to je potrebna drugačija konfiguracija.
