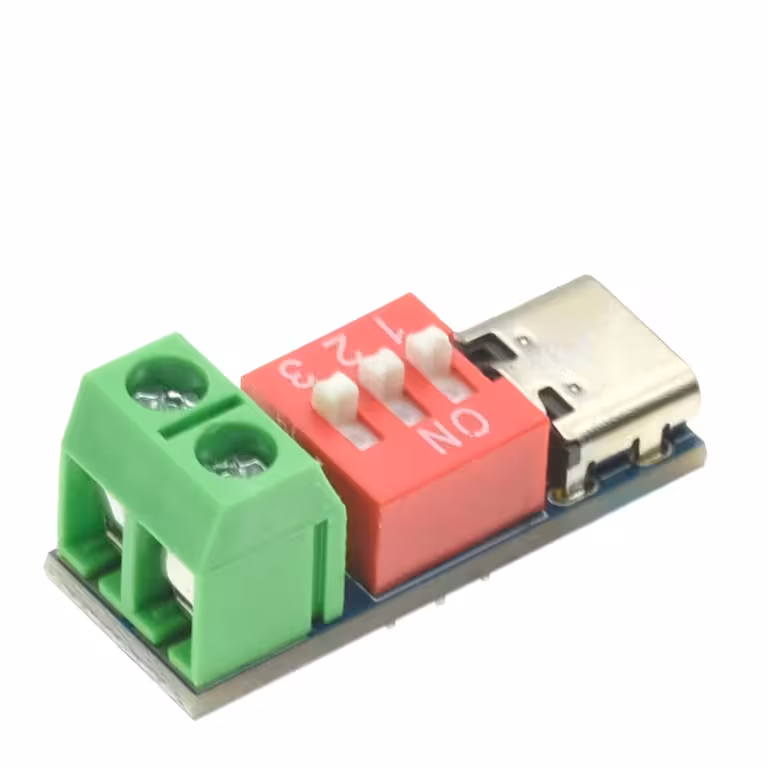

USB Type-C PD QC modul za okidanje – Fiksni napon iz bilo kojeg punjača, bez lemljenja
Trebate 12V ili 20V iz USB-C punjača, a ne želite sami izrađivati regulator napona? Ovi USB Type-C PD QC moduli automatski pregovaraju o naponu s izvorom napajanja i isporučuju ga izravno na izlazne pinove. Jednostavno odaberite napon pomoću DIP sklopke, spojite punjač i izmjerite — za manje od minute imate izvor napajanja spreman za vaš projekt.
Napomena: Prije spajanja bilo kakvog trošila, obavezno multimetrom izmjerite izlazni napon kako biste potvrdili da pregovoreni napon odgovara postavljenoj vrijednosti.
Zašto odabrati ovaj set? (Ključne prednosti):
- Hardverski odabir putem DIP sklopke — birajte između 5V, 9V, 12V, 15V i 20V bez potrebe za firmwareom, programatorima ili kodiranjem; sve je mehanički i trenutno
- Kompatibilnost s 4 protokola — podržava PD3.0, PD2.0, QC i BC1.2, što znači da radi s većinom modernih punjača za prijenosna računala, mobitele ili radne stanice
- Do 100W prijenosne snage — dovoljno za napajanje mini-PC-a, LED traka ili zahtjevnijih ugrađenih sustava, ovisno o mogućnostima vašeg punjača
- Reverzibilni Type-C priključak — automatska detekcija polariteta, nije važno kako umetnete kabel; nema rizika od zamjene polova
- Kompaktne dimenzije 11 × 28 mm — stane u gotovo svako DIY kućište ili kutiju za projekte bez potrebe za strukturnim preinakama
- Integrirane dvostruke zaštite — zaštita od prenapona i pregrijavanja štiti i modul i sklop koji napajate
- Set od 2 komada — odmah imate rezervni dio ili možete napajati dva sklopa istovremeno na različitim naponima
Detalji i performanse
Modul funkcionira kao PD decoy trigger: simulira potrošački uređaj i pregovara s USB-C izvorom o naponu konfiguriranom putem DIP sklopke, bez ikakve softverske intervencije. Ulazni napon koji se prihvaća je između 4V i 22V, a izlaz ostaje stabilan na odabranoj vrijednosti sve dok izvor može isporučiti traženu struju. Pri snagama blizu 100W, osigurajte da je punjač certificiran i da postoji odgovarajuća ventilacija oko modula.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | 4V – 22V |
| Izlazni napon | 5V, 9V, 12V, 15V, 20V (odabir putem DIP sklopke) |
| Maksimalna podržana snaga | Do 100W (ovisno o izvoru) |
| Sučelje | USB Type-C PD |
| Podržani protokoli | PD3.0, PD2.0, QC, BC1.2 |
| Tip odabira | DIP sklopka |
| Detekcija polariteta | Automatska (reverzibilno) |
| Integrirane zaštite | Prenapon, pregrijavanje |
| Dimenzije modula | 11 × 28 mm |
| Količina u setu | 2 × Type-C PD QC trigger modul |
Upute za postavljanje i korištenje
- Pogledajte tablicu konfiguracije DIP sklopke u dokumentaciji modula ili označenu izravno na tiskanoj pločici (PCB) kako biste povezali položaje sklopki sa željenim naponom.
- Dok je modul odspojen od bilo kojeg izvora, postavite DIP sklopku u položaj koji odgovara željenom naponu (5V, 9V, 12V, 15V ili 20V).
- Spojite modul na USB Type-C punjač kompatibilan s PD/QC standardom koji ima dovoljan kapacitet za vašu aplikaciju.
- Izmjerite izlazni napon multimetrom prije spajanja trošila kako biste potvrdili da je pregovaranje uspješno obavljeno.
- Spojite trošilo na izlazne pinove i provjerite rad u normalnim uvjetima.
Sadržaj pakiranja
- 2 × USB Type-C PD QC 100W modul za okidanje s DIP sklopkom
Često postavljana pitanja
Radi li modul sa svakim USB-C punjačem?
Ne. Potreban je punjač koji podržava barem jedan od protokola: PD3.0, PD2.0, QC ili BC1.2. Standardni 5V punjač bez PD podrške isporučit će samo 5V, bez obzira na postavke DIP sklopke.
Mogu li napajati prijenosno računalo ili uređaj od 65W–100W ovim modulom?
Da, ako USB-C izvor podržava potrebnu snagu i odgovarajući PD protokol. Modul teoretski podržava do 100W, ali stvarna izvedba ovisi isključivo o mogućnostima vašeg punjača.
Trebam li softver ili programator za postavljanje napona?
Ne. Sve se obavlja hardverski, pomicanjem DIP sklopki. Nije potreban firmware, kabel za programiranje niti aplikacija.
Što ako punjač ne podržava odabrani napon?
Modul će pregovarati o najbližem dostupnom naponu koji izvor može ponuditi. Zato je važno izmjeriti izlaz multimetrom prije spajanja bilo kojeg sklopa.
Je li potreban hladnjak pri velikim snagama?
Pri opterećenjima blizu 100W osigurajte dobru ventilaciju oko modula. Integrirana zaštita od pregrijavanja isključit će modul prije oštećenja, ali dobri termalni uvjeti značajno produljuju njegov vijek trajanja.
