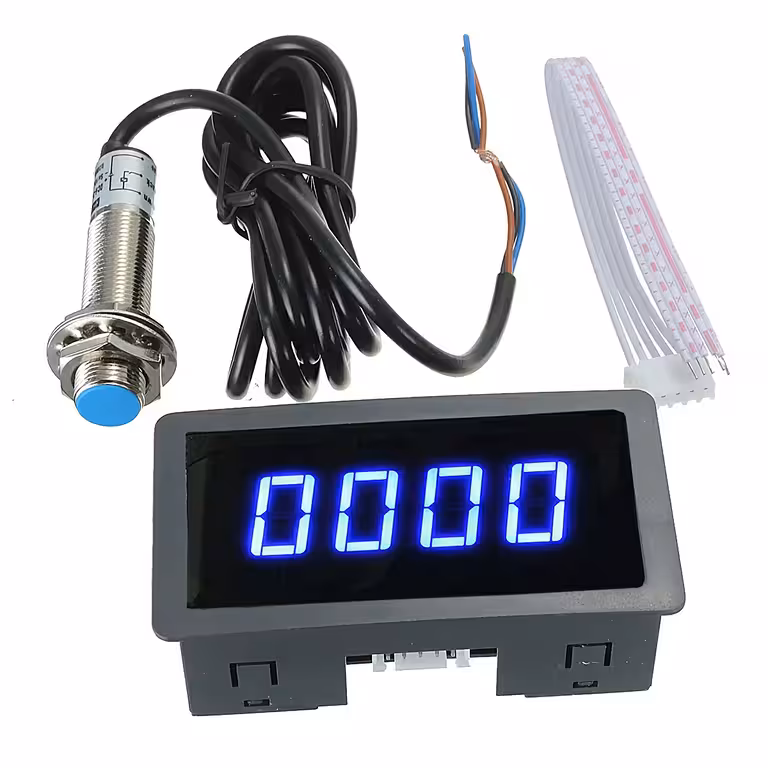

Digitalni tahometar s NPN Hall senzorom – precizno mjerenje okretaja na traktoru, kombajnu ili tokarskom stroju bez komplicirane instalacije
Znaš da motor radi pod prevelikim ili premalim opterećenjem, ali nemaš uvid u točne podatke. Bez jasnog očitanja broja okretaja, podešavanja se rade „odokativno“, što dugoročno dovodi do povećane potrošnje i bržeg trošenja stroja. Digitalni LED tahometar s NPN Hall senzorom prikazuje broj okretaja u minuti u stvarnom vremenu, uz visoku preciznost od ±2 RPM pri brzinama ispod 5000 RPM.
Napomena: Paket uključuje tahometar, NPN Hall senzor i magnet dimenzija 10×2 mm. Sve potrebno za montažu nalazi se u kutiji.
Zašto odabrati ovaj model? (Ključne prednosti):
- Plavi LED zaslon vidljiv na izravnom suncu — znamenke veličine 0,56 inča lako su čitljive čak i u kabini traktora ili u radionici s jakim osvjetljenjem.
- Brzina osvježavanja preko 3 puta u sekundi — ne dobivaš zakašnjele prosjeke, već trenutnu vrijednost okretaja, što je ključno pri finom podešavanju gasa ili praćenju opterećenja motora.
- Radi na 12V i 24V — isti uređaj možeš koristiti na traktoru od 12V i na kombajnu od 24V, bez potrebe za dodatnim adapterima.
- Preciznost ±2 RPM ispod 5000 RPM — pri 540 RPM (standardni broj okretaja kardana), maksimalno odstupanje iznosi svega 2 okretaja u minuti. Dovoljno precizno za svaki ozbiljan mehanički zahvat.
- Beskontaktni senzor — magnet se montira na osovinu, dok senzor stoji fiksiran na udaljenosti od 1 do 10 mm. Nema trenja, nema habanja i nema dodatnog otpora na opremi.
- Standardni izrez 76×39 mm — savršeno se uklapa u većinu postojećih kontrolnih ploča bez potrebe za preinakama na kućištu ili konzoli.
Detalji i performanse

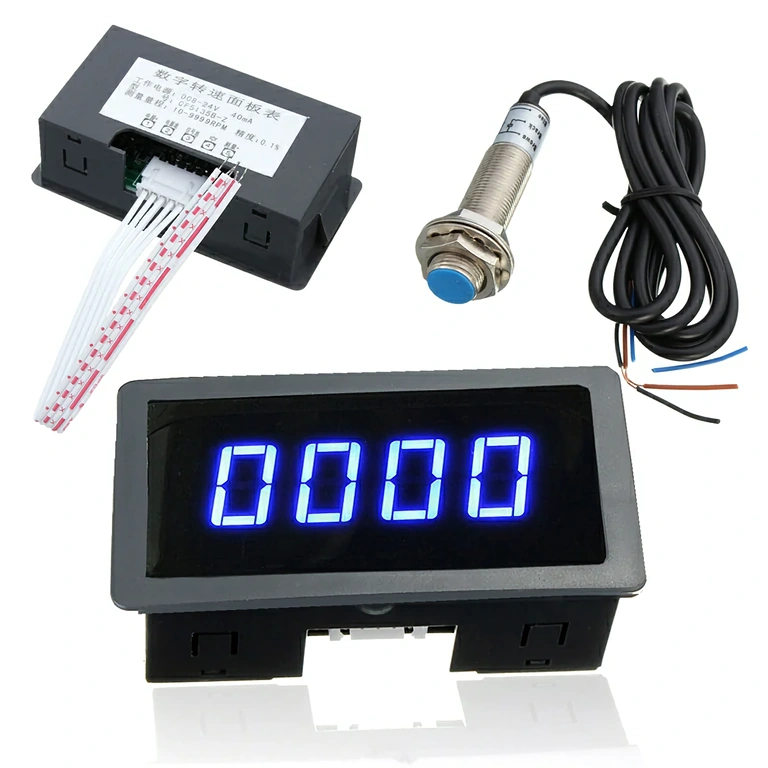

Srce ovog tahometra je digitalni LED modul s plavim znamenkama od 0,56 inča i frekvencijom odziva od 100 Hz, što znači da može pratiti brze promjene broja okretaja bez vidljivog kašnjenja. Raspon od 5 do 9999 RPM čini ga savršenim izborom kako za spore kardanske izlaze (PTO), tako i za elektromotore s visokim brojem okretaja.
NPN Hall senzor detektira prolazak magneta montiranog na osovinu bez fizičkog kontakta, na podesivoj udaljenosti od 1 do 10 mm. Kabel duljine 1 metar pruža dovoljno fleksibilnosti za montažu, a radna temperatura od –10°C do +60°C osigurava pouzdan rad i zimi na polju i ljeti u vrućoj radionici.
| Parametar | Vrijednost / Detalj |
|---|---|
| Prikaz | Plavi LED, znamenke 0,56 inča |
| Radni napon | DC 8V – 24V (kompatibilno s 12V i 24V) |
| Mjerni raspon | 5 – 9999 RPM |
| Preciznost | ±2 RPM ispod 5000 RPM / ±3 RPM iznad 5000 RPM |
| Brzina osvježavanja | >3 puta / sekundi |
| Frekvencija odziva | 100 Hz |

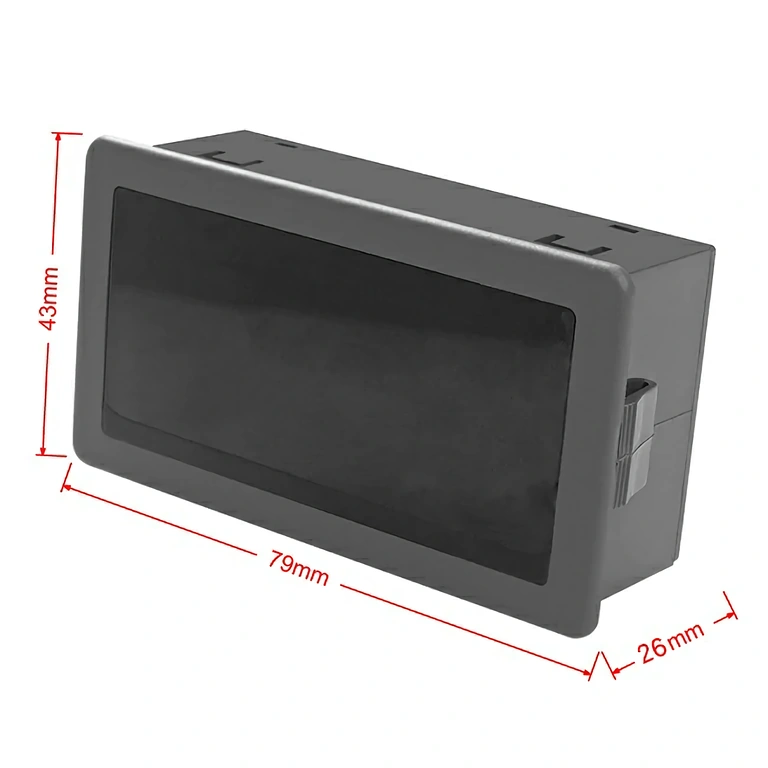

| Dimenzije uređaja | 79 × 42 × 25 mm |
| Izrez za ugradnju | 76 × 39 mm |
| Tip senzora | Hall NPN s magnetskom detekcijom |
| Udaljenost detekcije | 1 mm – 10 mm |
| Izlazna struja senzora | 20 mA |
| Radna temperatura | –10°C do +60°C |

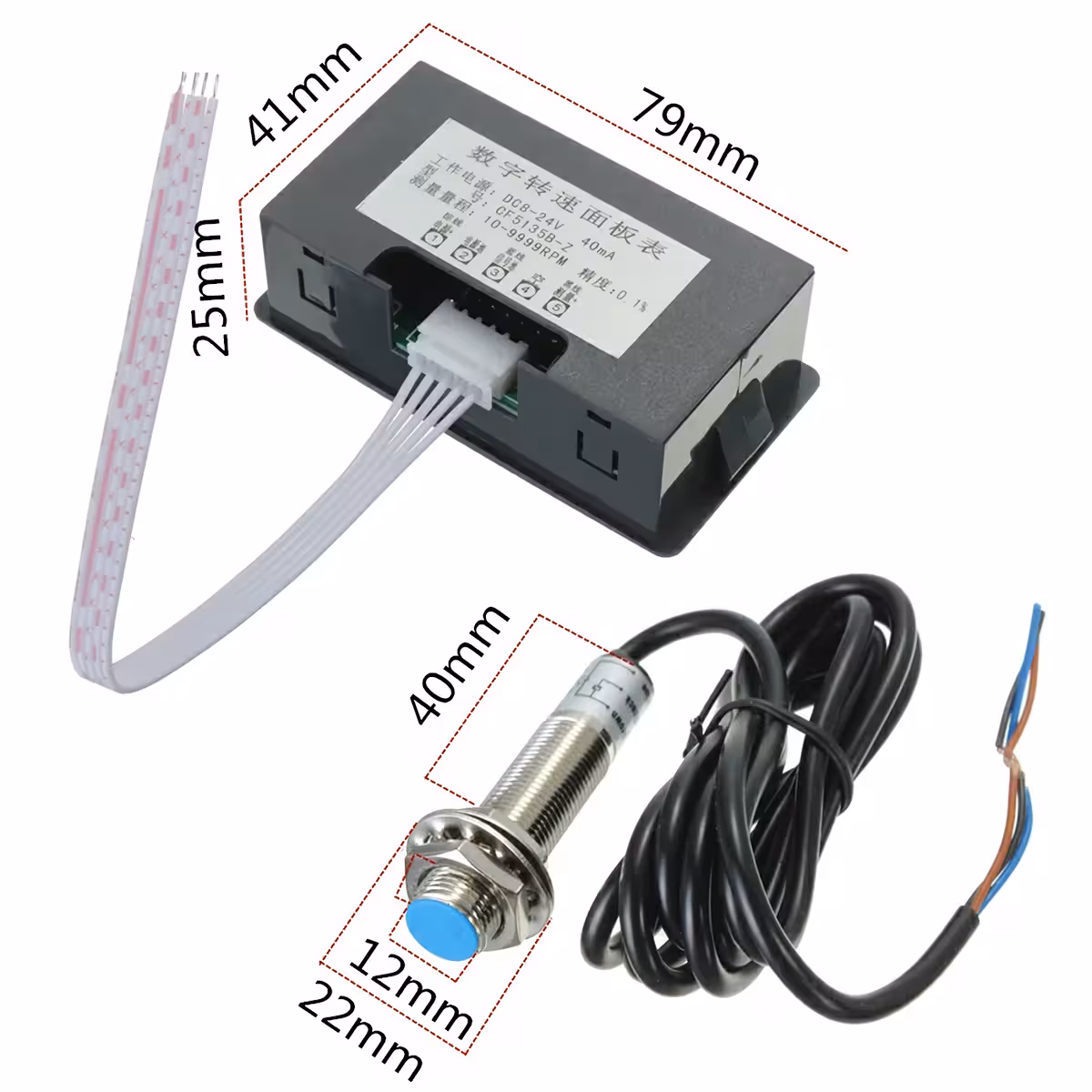

| Dimenzije senzora | 60 × 10 mm, kabel 1 m |
| Magnet u paketu | 10 × 2 mm |
Upute za instalaciju i korištenje
- Montiraj magnet (10×2 mm) na rotirajući dio opreme (kardan, osovina motora ili zamašnjak) pomoću epoksidnog ljepila ili mehaničke stezaljke.
- Fiksiraj NPN Hall senzor na statičnu površinu na udaljenosti od 1–10 mm od magneta. Preporučena udaljenost za optimalnu stabilnost je 3–5 mm.

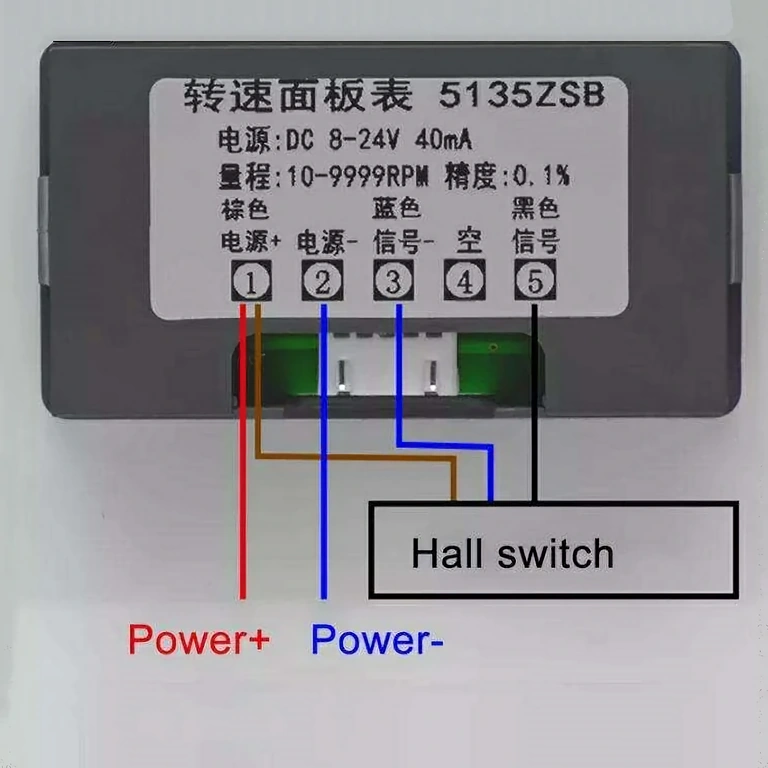

- Spoji tahometar: crvena žica na (+) DC 8V–24V, crna žica na masu (–), žuta/signalna žica na izlaz senzora.
- Spoji Hall senzor: smeđa žica na (+) napajanje, plava žica na masu (–), crna žica na signalni ulaz tahometra.
- Pokreni sustav — LED zaslon će se uključiti i početi prikazivati broj okretaja čim magnet prođe pored senzora.
- Kalibracija (ako je potrebno): ako oprema ima više magneta na osovini, provjeri postavke broja impulsa po okretaju prema tvojoj mehaničkoj konfiguraciji.

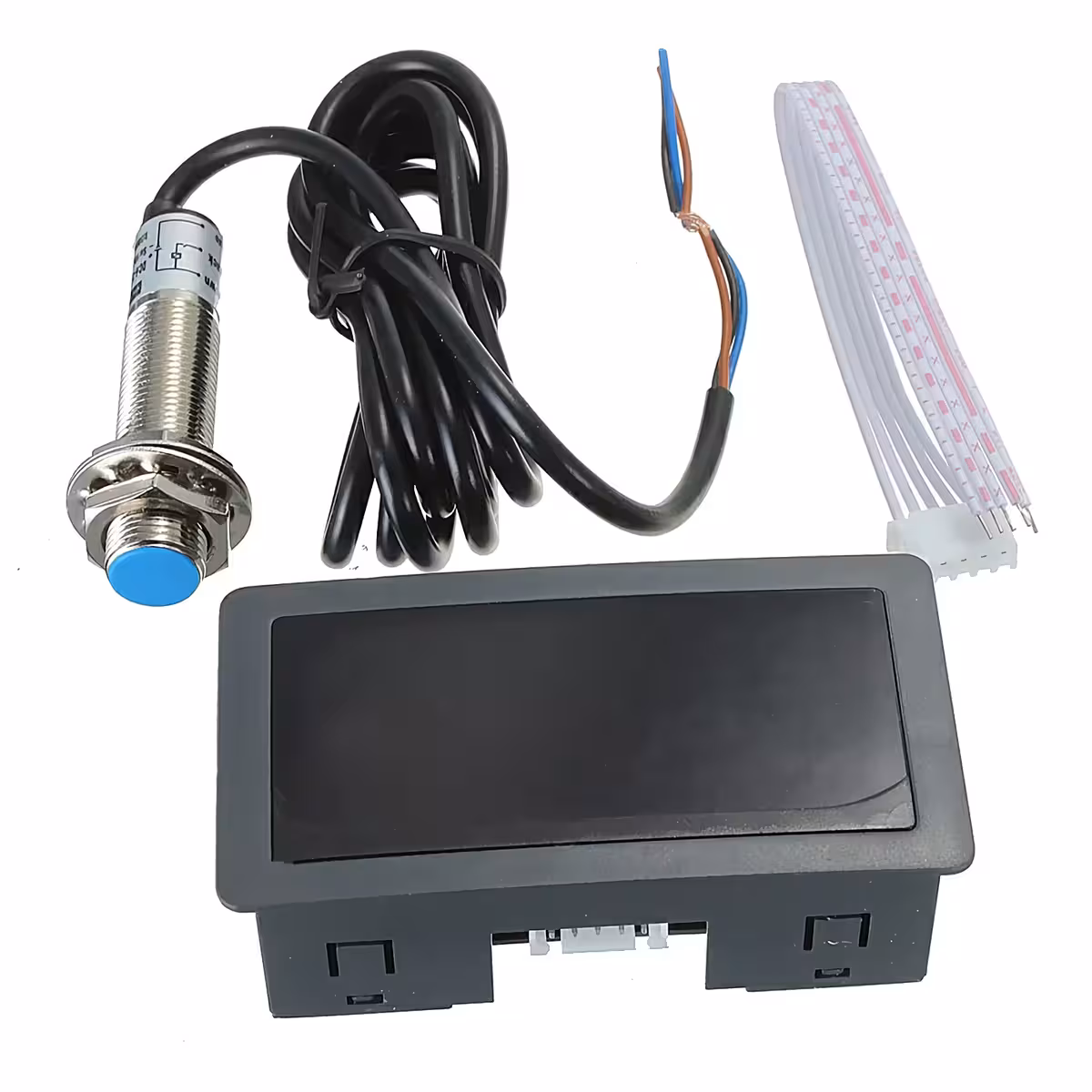

Sadržaj paketa
- 1 x Digitalni LED tahometar (79×42×25 mm)
- 1 x Hall NPN senzor (60×10 mm, kabel 1 m)
- 1 x Magnet (10×2 mm)
Često postavljana pitanja
Radi li na traktorima s električnim sustavom od 24V?
Da. Tahometar podržava bilo koji napon između DC 8V i 24V. Radi bez preinaka na malim traktorima od 12V, kao i na kombajnima i teškim strojevima od 24V.
Moram li posebno kupiti senzor ili magnet?
Ne. Paket uključuje NPN Hall senzor i magnet od 10×2 mm. Sve što ti treba za instalaciju već je u kutiji.
Koliko je precizan na 540 RPM, što je standard za kardan (PTO)?
Pri brzinama ispod 5000 RPM, preciznost je ±2 RPM. Na 540 RPM, maksimalna pogreška iznosi samo 2 okretaja u minuti, što je više nego dovoljno za precizno praćenje i podešavanje kardanskog izlaza.
Može li se montirati na tokarske strojeve ili kompresore?
Da, uređaj radi na bilo kojoj opremi s rotirajućom osovinom u rasponu od 5 do 9999 RPM — uključujući tokarske strojeve, glodalice, elektromotore, kompresore, generatore ili brodske motore.
