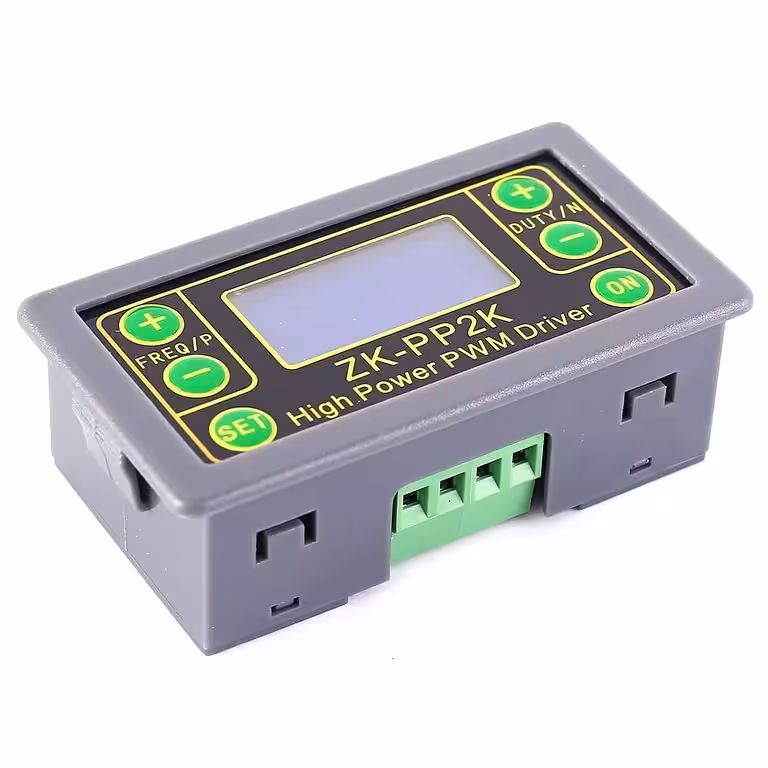

PWM kontroler 5V–24V 8A — precizna kontrola frekvencije, impulsa i brzine u jednom modulu
Trebate regulirati brzinu motora, generirati precizan signal ili automatizirati vremenski slijed? Ovaj PWM kontroler 5V–24V 8A obavlja sve navedeno bez potrebe za softverom, računalom ili kompliciranim programiranjem. Uz dva načina rada — PWM i PULSE — pokriva sve scenarije, od brzog prototipiranja do zahtjevnih industrijskih primjena.
Napomena: Modul podržava ulazni napon od DC 3,3V do 30V, no za upravljanje motorima ili drugim trošilima pod opterećenjem preporučuje se radni raspon od 5V do 24V, uz poštivanje maksimalne izlazne struje od 8A.
Zašto odabrati ovaj model? (Ključne prednosti):
- Podesiva frekvencija 1Hz–150KHz — od sporih vremenskih intervala do brzih signala za upravljanje brushless motorima ili RF aplikacijama
- Duty cycle 0–100% s finom regulacijom — omogućuje potpuno isključivanje ili rad punom snagom, uz bilo koju željenu vrijednost između
- Ciklički timer s preciznošću od 0,001 sekunde — postavite trajanje ON/OFF ciklusa, odgodu pokretanja i točan broj impulsa (1–9999 ili beskonačno)
- Izlazna struja do 8A — dovoljno za DC motore srednje snage, 12V/24V elektroventile ili LED trake snage do 192W pri 24V
- Izravno programiranje na uređaju — namjenski gumbi i integrirani LCD zaslon eliminiraju potrebu za vanjskim driverima ili laptopom
- Nevolatilna memorija — postavke ostaju spremljene i nakon nestanka napajanja
- Radna temperatura −20°C do +85°C — pouzdan rad u radionicama, na otvorenom ili u upravljačkim ormarima
Detalji i performanse
U PWM načinu rada neovisno podešavate frekvenciju i radni ciklus (duty cycle) — izlaz ostaje kontinuirano aktivan, što je idealno za regulaciju brzine DC motora ili stabilno prigušivanje LED rasvjete. U PULSE načinu rada definirate kompletan slijed: trajanje pozitivnog i negativnog impulsa, odgodu prije početka i ukupan broj ciklusa. Nakon završetka serije, izlaz se automatski vraća na 0V — bez potrebe za nadzorom.
Prebacivanje između načina rada vrši se dugim pritiskom na tipku SET, a status izlaza vizualno potvrđuje OUT indikator. Kompaktne dimenzije od 79 × 43 × 26 mm omogućuju jednostavnu ugradnju u svako kućište ili upravljačku ploču.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | DC 3,3V – 30V |
| Preporučeni radni napon | DC 5V – 24V |
| Maksimalna izlazna struja | 8A |
| Raspon PWM frekvencije | 1Hz – 150KHz |
| Radni ciklus (Duty Cycle) | 0,00% – 100% |
| Trajanje pozitivnog / negativnog impulsa | 0,000s – 9999s |
| Odgoda pokretanja (delay) | 0,000s – 9999s |
| Broj impulsa | 1 – 9999 ili beskonačno (—-) |
| Načini rada | PWM (frekvencija + duty cycle) / PULSE (timer + impulsi) |
| Radna temperatura | −20°C … +85°C |
| Radna vlažnost | 0% – 95% RH (bez kondenzacije) |
| Dimenzije | 79 × 43 × 26 mm |
Upute za programiranje i korištenje
- PWM način (tvornički postavljen): Pri uključivanju modul automatski ulazi u PWM način (prikazuje simbol %). Koristite tipke FREQ+/FREQ− za postavljanje frekvencije (1Hz–150KHz). Podesite radni ciklus tipkama DUTY+/DUTY− (0,00%–100%). Kratko pritisnite ON za aktivaciju izlaza — OUT indikator potvrđuje rad.
- Prebacivanje u PULSE način: Držite tipku SET pritisnutu oko 6 sekundi. Simbol % nestaje — modul je sada u PULSE načinu.
- Konfiguracija impulsa (PULSE način): Koristite P+/P− za trajanje pozitivnog impulsa i N+/N− za trajanje negativnog impulsa. Vrijednosti su u sekundama, s preciznošću od 0,001s.
- Postavljanje timera i broja impulsa: Držite SET 2 sekunde — na zaslonu se u donjem lijevom kutu pojavljuje SET. Podesite vrijeme odgode s P+/P− i broj impulsa s N+/N− (vrijednost —- označava beskonačno).
- Pokretanje vremenskog slijeda: Kratko pritisnite ON — modul čeka postavljenu odgodu, generira konfigurirani broj impulsa i zatim automatski isključuje izlaz.
- Povratak na PULSE sučelje: Držite SET 2 sekunde iz podizbornika timera.
- Povratak u PWM način: Držite SET oko 6 sekundi dok ste u PULSE načinu.
Sadržaj pakiranja
- 1x PWM kontroler / generator signala / timer 5V–24V 8A
Često postavljana pitanja
Može li izravno kontrolirati DC motore bez dodatnih sklopova?
Da. S izlaznom strujom od 8A, modul izravno kontrolira DC motore male i srednje snage. Za snažnije motore ili induktivna opterećenja preporučujemo dodavanje MOSFET drivera ili releja između modula i motora.
Koja je praktična razlika između PWM i PULSE načina?
PWM način generira kontinuirani signal — savršen za regulaciju brzine motora ili LED dimmere. PULSE način daje potpunu kontrolu nad slijedom: broj impulsa, trajanje svakog impulsa i odgoda početka. Koristan je za elektroventile, automatizaciju i brojanje ciklusa.
Radi li sa servo motorima na 50Hz?
Da. Frekvencija se može postaviti od 1Hz, pa je 50Hz unutar raspona. Za preciznu kontrolu pozicije koristite PULSE način i postavite trajanje impulsa između 1ms i 2ms, što je standard za većinu servo motora.
Gube li se postavke nakon isključivanja napajanja?
Ne. Modul automatski sprema frekvenciju, radni ciklus, trajanje impulsa i parametre timera u internu memoriju. Pri ponovnom uključivanju sve postavke ostaju nepromijenjene.
Može li se koristiti kao dimmer za RGB LED trake?
Da, za monokromatske DC 5V–24V trake s potrošnjom manjom od 8A po kanalu. Za RGB trake potrebno je koristiti po jedan modul za svaki kanal boje kako bi se svaki mogao neovisno regulirati.
