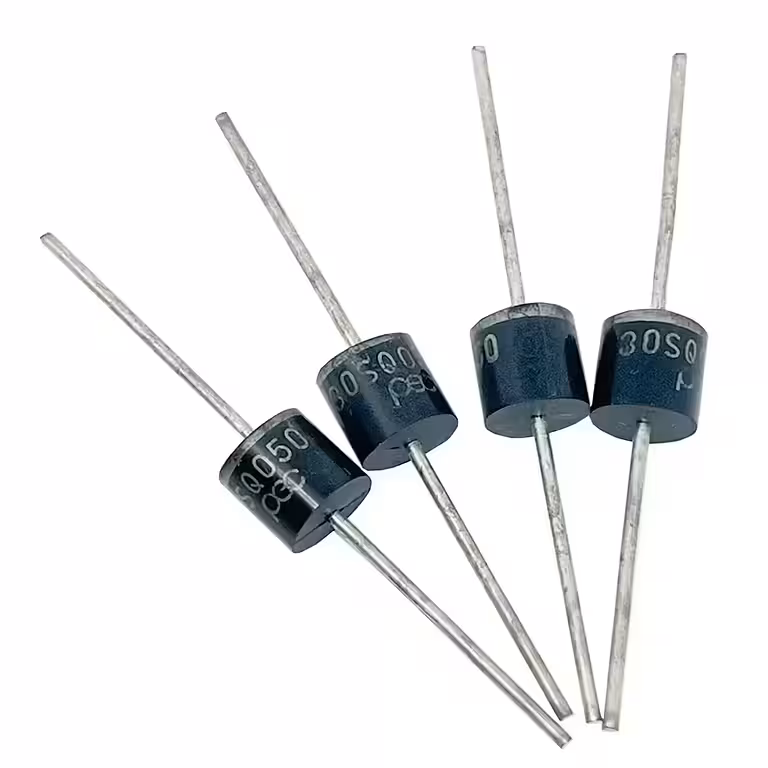

Schottky diode 30SQ050 – set od 5 komada za zaštitu od povratne struje bez nepotrebnih gubitaka
Tijekom noći vaš solarni panel ne proizvodi energiju, ali je može trošiti. Bez blokirne diode, baterija se može prazniti kroz fotonaponske ćelije. Schottky diode 30SQ050 sprječavaju upravo to, uz pad napona gotovo tri puta manji nego kod običnih silicijskih dioda.
Napomena: Set sadrži 5 komada Schottky dioda modela 30SQ050. Istaknuta cijena odnosi se na cijeli set.
Zašto odabrati ovaj model? (Ključne prednosti):
- Pad napona od samo ~0,45V — u usporedbi s 0,6–0,7V kod klasičnih dioda, to znači manje zagrijavanja i više energije pohranjene u bateriji.
- 100% blokada povratnog pražnjenja — noću ili pri djelomičnom zasjenjenju, struja ne može teći natrag kroz panele.
- Nazivna struja od 30A — lako pokriva instalacije s više panela spojenih paralelno, ne samo jedan panel.
- Rad u sustavima 12V, 24V i 48V — univerzalno rješenje za sve uobičajene off-grid instalacije.
- Set od 5 komada — dovoljno za kompletnu instalaciju ili kao rezerva, uz znatno povoljniju cijenu po komadu.
Detalji i performanse
Schottky tehnologija zamjenjuje klasični p-n spoj metal-poluvodič barijerom, što drastično smanjuje pad napona u propusnom smjeru i praktički eliminira vrijeme povratnog oporavka. Konkretan rezultat: manje toplinskih gubitaka pri visokim strujama i stabilan rad čak i kod brzih promjena opterećenja.
Kućište TO-277A (SQ-pakiranje) ima ravnu kontaktnu površinu koja omogućuje izravnu montažu na hladnjak ili metalno kućište — što je ključno kada radite blizu granice od 30A. Dopuštena temperatura spoja doseže +150°C, što pruža realnu sigurnosnu marginu u instalacijama izloženim izravnom suncu.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | 30SQ050 |
| Tip | Schottky dioda – blokirna / bypass |
| Prosječna ispravljena struja (Iav) | 30A |
| Maksimalni povratni napon (VRRM) | 50V |
| Pad napona u propusnom smjeru (VF tipično) | ~0,45 – 0,55V pri 30A |
| Temperatura spoja (Tj) | -55°C … +150°C |
| Kućište | TO-277A (SQ) |
| Kompatibilnost sa solarnim sustavima | 12V / 24V / 48V |
| Kompatibilnost s baterijama | AGM, GEL, olovne (lead-acid) |
| Količina u setu | 5 komada |
Sadržaj pakiranja
- 5 x Schottky dioda 30SQ050 (30A / 50V, kućište TO-277A)
Često postavljana pitanja
Koliko dioda sadrži set i kako se računa cijena?
Set uključuje 5 Schottky dioda 30SQ050. Cijena prikazana na stranici odnosi se na svih 5 komada — nije riječ o cijeni po komadu.
Mogu li koristiti ove diode na solarnom sustavu od 48V?
Da, maksimalni povratni napon od 50V omogućuje upotrebu u sustavima od 12V, 24V i 48V. Kao opće pravilo, radni napon ne bi trebao prelaziti 80% nazivne vrijednosti za maksimalni vijek trajanja.
Zašto Schottky, a ne obična silicijska dioda?
Klasična silicijska dioda gubi 0,6–0,7V pri prolasku struje. Schottky dioda 30SQ050 gubi samo ~0,45V. Pri 30A, ta razlika znači nekoliko vata rasipanja u toplinu svakog sata rada — mali gubitak po diodi, ali značajan na godišnjoj razini.
Je li hladnjak obavezan?
Pri strujama ispod 10–15A, TO-277A kućište dovoljno dobro odvodi toplinu bez hladnjaka. Ako instalacija kontinuirano radi blizu 30A, preporučuje se montaža na hladnjak ili metalnu površinu kako bi se temperatura spoja održala u sigurnim granicama.
Mogu li se koristiti i u drugim aplikacijama osim solarnih sustava?
Da. Gdje god trebate ispravljanje, blokadu povratne struje ili zaštitu od obrnutog polariteta u DC krugovima do 50V i 30A — od punjača do industrijskih izvora napajanja — diode 30SQ050 funkcioniraju bez preinaka.
