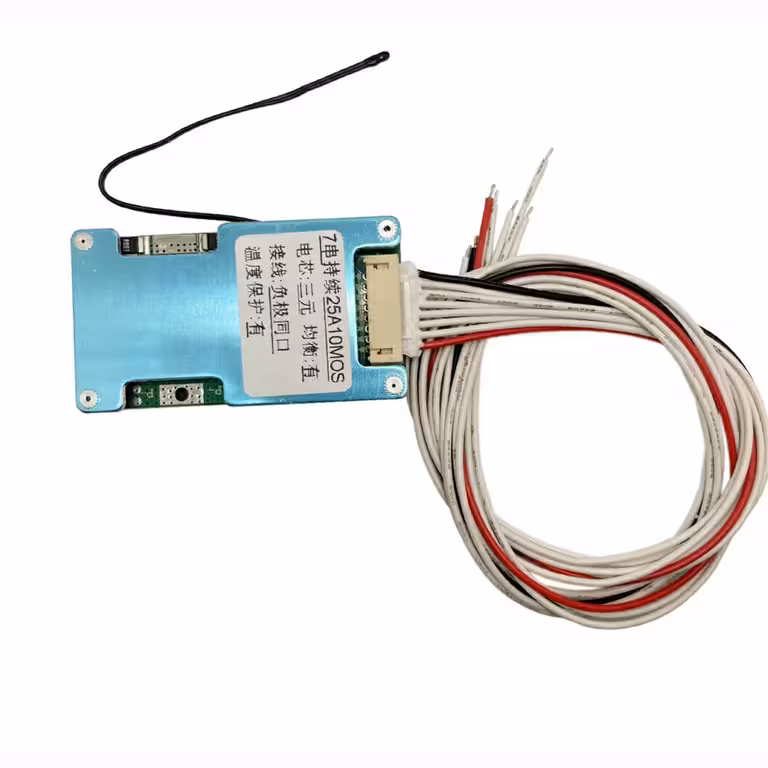

BMS 7S 24V 25A – Potpuna zaštita za vaš Li-Ion 18650 baterijski paket
Slažete vlastiti 18650 baterijski paket za električni bicikl, off-grid sustav ili neki drugi DIY projekt? Bez pravilno dimenzioniranog BMS-a, ćelije će se s vremenom debalansirati, prekomjerno napuniti ili isprazniti, što dovodi do brzog propadanja baterije. BMS 7S 24V 25A modul rješava taj problem: nadzire svaku ćeliju pojedinačno, automatski balansira napone i prekida strujni krug prije nego što dođe do oštećenja.
Napomena: Kompatibilno isključivo s Li-Ion kemijom od 3.7V po ćeliji (npr. 18650). Nije preporučljivo za LiFePO4 ili LiPo ćelije bez prethodne provjere naponskih pragova.
Zašto odabrati ovaj model? (Ključne prednosti):
- Petostruka zaštita — zaštita od prenapona, podnapona, prekomjerne struje, kratkog spoja i visoke temperature djeluje paralelno za maksimalnu sigurnost.
- Automatsko balansiranje na 4.15V ± 0.025V — slabije ćelije se izjednačavaju tijekom svakog ciklusa punjenja, čime se produljuje vijek trajanja paketa.
- Vršna struja od 60A — elektromotori pri pokretanju povuku veliku struju; ova zaštita osigurava da se sustav ne isključi pri startu.
- Niska potrošnja u stanju mirovanja (≤30μA) — modul gotovo ne troši energiju kada se ne koristi, čuvajući autonomiju baterije tijekom skladištenja.
- Unutarnji otpor ≤20mΩ — minimalni gubici energije i zagrijavanje, čak i pri visokim strujama kontinuiranog pražnjenja.
- Predinstalirani temperaturni senzor — automatsko isključivanje na 50°C (punjenje) i 70°C (pražnjenje) bez potrebe za dodatnim komponentama.
- Kompaktan format 60 × 33 × 7 mm — lako se uklapa u gotovo svako kućište baterije ili projekt s ograničenim prostorom.
Detalji i performanse
Modul koristi Common Port (zajednički priključak) arhitekturu — isti B-/P- konektor služi i za punjač i za trošilo, što znatno pojednostavljuje ožičenje u odnosu na modele s odvojenim portovima. Kontinuirana struja od 25A omogućuje pouzdan rad 24V elektromotora, manjih pretvarača ili solarnih sustava, dok vršna struja od 60A apsorbira udare pri pokretanju bez aktivacije zaštite. Pragovi od 4.25V za zaštitu od prepunjavanja i 2.7V za zaštitu od dubokog pražnjenja precizno su kalibrirani za optimalan rad Li-Ion ćelija.
| Parametar | Vrijednost / Detalj |
|---|---|
| Model | BMS 7S 24V 25A |
| Broj ćelija u seriji | 7S (7 × 3.7V = 25.9V nominalno) |
| Kontinuirana struja pražnjenja | 25A |
| Vršna struja pražnjenja | 60A (peak) |
| Maksimalna struja punjenja | 20A |
| Napon zaštite od prepunjavanja | 4.25V ± 0.025V / ćelija |
| Napon zaštite od dubokog pražnjenja | 2.7V ± 0.08V / ćelija |
| Napon balansiranja | 4.15V ± 0.025V |
| Struja balansiranja | 40mA |
| Termalna zaštita punjenja | Isključivanje na 50°C |
| Termalna zaštita pražnjenja | Isključivanje na 70°C |
| Potrošnja u stanju mirovanja | ≤30μA |
| Unutarnji otpor | ≤20mΩ |
| Dimenzije | 60 × 33 × 7 mm |
| Način spajanja | Zajednički port (Common Port) |
| Kompatibilna kemija baterija | Li-Ion 3.7V/ćelija (npr. 18650) |
Sadržaj pakiranja
- 1 × BMS 7S 24V 25A zaštitni modul
- 1 × Predinstalirani temperaturni senzor
- Priključni kabeli (40 cm)
Često postavljana pitanja
Radi li s bilo kojim 18650 Li-Ion ćelijama, bez obzira na kapacitet?
Da. Kompatibilnost ovisi o nazivnom naponu (3.7V po ćeliji), a ne o kapacitetu u mAh. Možete koristiti ćelije od 2000mAh, 2500mAh ili 3000mAh — BMS radi identično. Kapacitet ćelija utječe samo na ukupnu autonomiju vašeg paketa.
Mogu li ga koristiti za električni bicikl ili romobil od 24V?
Da, to je jedna od najčešćih primjena. Kontinuirana struja od 25A pokriva tipične 24V motore, a vršna struja od 60A pri pokretanju eliminira rizik od lažnog aktiviranja zaštite. Prije montaže svakako provjerite maksimalnu potrošnju vašeg motora.
Što znači ‘zajednički port’ i kako se ispravno spaja?
To znači da se isti B- i P- vodovi koriste i za punjač i za trošilo, pa nema potrebe za odvojenim konektorima. Ožičenje je jednostavnije, ali obavezno pazite na ispravan polaritet. Obrnuto spajanje može oštetiti interne MOSFET-ove.
Treba li temperaturni senzor posebno montirati?
Ne. Senzor je tvornički instaliran i spreman za rad. On nadzire temperaturu ploče i okolnih ćelija te automatski prekida rad pri 50°C (punjenje) ili 70°C (pražnjenje).
