Digitalni DC voltmetar i ampermetar 0–100V / 0–100A – Potpuni nadzor, shunt uključen, spreman za ugradnju
Želite li točan uvid u stanje vašeg DC strujnog kruga bez nagađanja? Ovaj digitalni voltmetar i ampermetar omogućuje istovremeni prikaz napona i jakosti struje u stvarnom vremenu, u rasponu do 100V i 100A. Shunt je uključen u paketu, kao i potrebni kabeli. Jednostavno spojite i uređaj je spreman za rad.
Napomena: Shunt od 100A obavezan je za struje iznad 10A i dolazi u paketu. Modul se napaja zasebno putem DC izvora od 4,5–30V, neovisno o krugu koji mjerite.
Zašto odabrati ovaj model? (Ključne prednosti):
- Dvobojni LED zaslon — crvene znamenke za napon i plave za struju; izvrsna čitljivost čak i pri izravnom svjetlu.
- Shunt od 100A uključen — ne morate tražiti kompatibilne komponente, sve što vam treba dobivate u kompletu.
- Visoka preciznost (0,01V / 0,01A) — precizno očitavanje vrijednosti poput 14,73V i 8,42A bez zaokruživanja koje može sakriti važne fluktuacije.
- Brzina osvježavanja 500ms — vrijednosti se ažuriraju dvaput u sekundi, što osigurava brz i pouzdan nadzor.
- Niska vlastita potrošnja (< 20mA) — ne opterećuje krug koji mjerite, što ga čini idealnim za sustave s baterijama manjeg kapaciteta.
- Kompaktan dizajn (48×29×21mm) — lako se ugrađuje u upravljačke ploče, razvodne kutije ili DIY kućišta bez potrebe za velikim preinakama.
- Širok temperaturni raspon (–10°C do +65°C) — pouzdan rad u automobilskim instalacijama, radionicama ili zaštićenim vanjskim solarnim sustavima.
Detalji i performanse
Uređaj koristi precizan mikrokontroler koji obrađuje i osvježava podatke svakih 500ms, osiguravajući stabilan prikaz bez preskakanja. Rezolucija napona automatski se prilagođava: 0,01V za vrijednosti ispod 10V i 0,1V za više vrijednosti, čime dobivate preciznost tamo gdje je najpotrebnija. Neovisno napajanje (DC 4,5–30V) omogućuje vam mjerenje napona do 100V koristeći pomoćni izvor od 12V ili 24V, bez ikakvih kompromisa.
| Parametar | Vrijednost / Detalj |
|---|---|
| Napon napajanja modula | DC 4,5 – 30V |
| Mjerni raspon napona | DC 0 – 100V |
| Rezolucija napona | 0,1V (>10V) / 0,01V (<10V) |
| Mjerni raspon struje | 0 – 100A (uz shunt) |
| Rezolucija struje | min. 0,01A |
| Vlastita potrošnja | < 20mA |
| Brzina osvježavanja | 500ms |
| Radna temperatura | –10°C ~ +65°C |
| Dimenzije modula | 48 × 29 × 21mm |
| Boja prikaza napona | Crvena |
| Boja prikaza struje | Plava |
| Tip mjerene struje | DC (istosmjerna) |

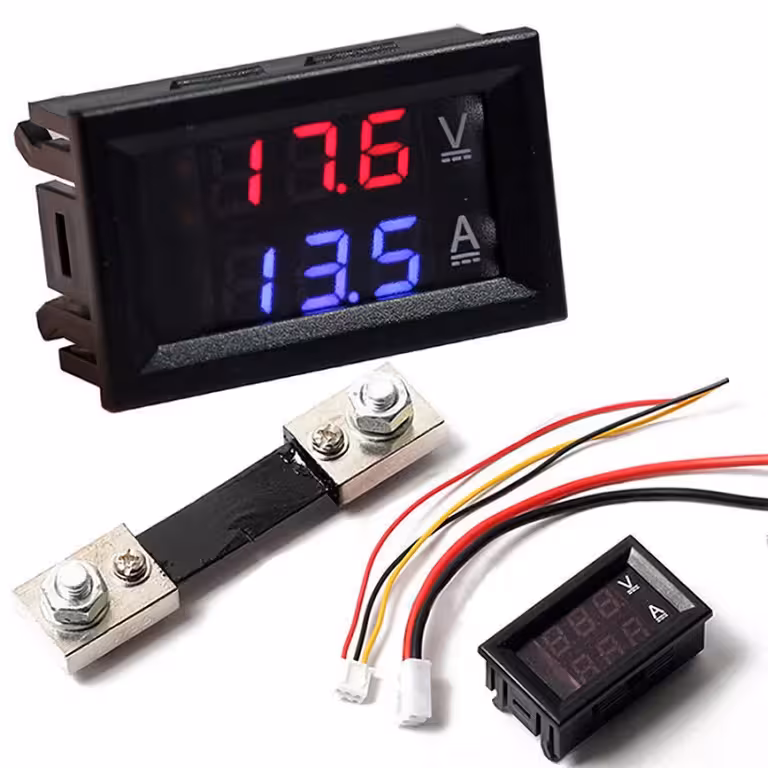

Sadržaj paketa
- 1 × Digitalni voltmetar-ampermetar (dvostruki LED zaslon)
- 1 × Shunt od 100A (s priključnim kabelima)
- 1 × Set spojnih kabela
Često postavljana pitanja
Može li se koristiti za solarne fotonaponske ili off-grid sustave?
Da. Uređaj je savršen za DC sustave do 100V i 100A, uključujući solarne sustave, akumulatorske banke i kontrolere punjenja. Samo osigurajte zasebno napajanje modula (4,5–30V DC).
Je li shunt uključen u cijenu?
Da, shunt od 100A dolazi u paketu zajedno s kabelima za spajanje. Nisu potrebne nikakve dodatne kupnje za mjerenje struje do 100A.
Kako napajati modul ako napon kruga prelazi 30V?
Koristite pomoćni izvor napajanja ili DC-DC step-down pretvarač koji daje između 4,5V i 30V. Mjerenje napona glavnog kruga ostaje aktivno do 100V bez obzira na izvor napajanja samog modula.
Koje su dimenzije za ugradnju u ploču?
Vanjske dimenzije modula su 48 × 29 × 21mm. Preporučeni otvor za ugradnju je cca 45 × 26mm. Prije rezanja ploče, svakako provjerite točne dimenzije.
Radi li uređaj na izmjeničnoj struji (AC)?
Ne. Ovaj modul je namijenjen isključivo za istosmjernu struju (DC). Ne spajajte ga na AC krugove.
