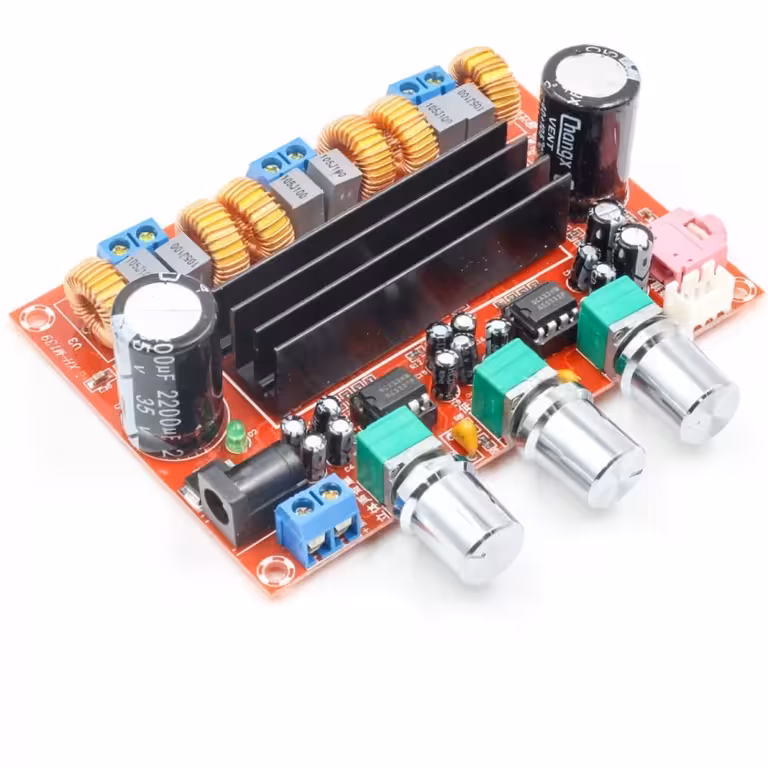

TPA3116D2 2.1 pojačalo – Snažan bas od 100W i kristalno čist stereo zvuk u kompaktnom modulu
Tražite snažan zvuk, dubok bas i stereo bez izobličenja, a ne želite trošiti bogatstvo na gotova komercijalna pojačala? Ovaj 2.1 modul s TPA3116D2 čipom pruža upravo to. Sadrži dva Texas Instruments čipa, namjensku arhitekturu za subwoofer i NE5532 pretpojačalo koje osigurava vrhunsku kvalitetu zvuka. Sve to na pločici dimenzija 10×9 cm, spremno za ugradnju u vaš projekt.
Napomena: Maksimalna izlazna snaga postiže se pri naponu od 24V DC uz zvučnike od 4 Ohma. Pri 12V ili 8 Ohma, efektivna snaga bit će proporcionalno manja. Preporučuje se korištenje stabiliziranog napajanja od minimalno 3A.
Zašto odabrati ovaj model? (Ključne prednosti):
- Dva odvojena TPA3116D2 čipa — jedan za stereo L/R kanale, drugi isključivo u BTL (Bridge-Tied Load) načinu rada za subwoofer, bez gubitka signala između kanala
- 100W namijenjenih subwooferu — prava bridge konfiguracija, a ne marketinški trik: bas koji osjećate, a ne samo čujete
- NE5532 pretpojačalo — dualni operacijski pojačivač s niskom razinom šuma, standard u profesionalnoj audio opremi; omogućuje preciznu kontrolu basa, srednjih i visokih tonova izravno na ploči
- SNR od 100dB i frekvencija prebacivanja 1.2MHz — smetnje su daleko iznad čujnog spektra; dobivate čist signal bez artefakata
- Dva odabiriva audio ulaza — spojite telefon i računalo istovremeno i jednostavno prebacujte između izvora bez potrebe za prespajanjem kabela
- Napajanje 12–24V DC — radi na 12V akumulatoru, mrežnom adapteru ili Li-Ion baterijskom paketu; maksimalna fleksibilnost
- Kompaktan format 10×9×2.5 cm — savršeno stane u svako DIY kućište, aktivni zvučnik ili prtljažnik automobila
Detalji i performanse
2.1 arhitektura je izvedena besprijekorno: prvi TPA3116D2 upravlja stereo kanalima, dok drugi radi u BTL (Bridge-Tied Load) načinu — čime se udvostručuje napon na subwooferu i isporučuje do 100W kontinuirane snage bez potrebe za dodatnim napajanjem.
Kontrola tonova s NE5532 nije tek pasivni filtar, već aktivno pretpojačalo s frekvencijskim odzivom od 14Hz do 100kHz, koje zadržava detalje visokih tonova dok basu daje puninu. Ukupna harmonijska izobličenja ostaju izuzetno niska čak i pri visokoj glasnoći, što znači da zvuk ostaje ugodan za slušanje i nakon više sati.
| Parametar | Vrijednost / Detalj |
|---|---|
| Tip pojačala | Klasa D (Digitalno) |
| Čipovi | 2 × TPA3116D2 (Texas Instruments) |
| Pretpojačalo / Ton | NE5532 (low-noise dual op-amp) |
| Konfiguracija kanala | 2.1 – Stereo (L/R) + namjenski Subwoofer |
| Izlazna snaga stereo | 2 × 50W |
| Izlazna snaga subwoofer | 100W (BTL način) |
| Impedancija zvučnika | 4 – 8 Ohma |
| Napon napajanja | 12V – 24V DC, minimalno 3A |
| Frekvencijski odziv | 14Hz – 100kHz |
| SNR (Omjer signal/šum) | 100dB |
| Frekvencija prebacivanja | 1.2MHz |
| Audio ulazi | 2 odabiriva ulaza (jack ili terminali) |
| Kontrola glasnoće | Potenciometri na PCB-u |
| Dimenzije modula | 10 × 9 × 2.5 cm |
Upute za korištenje
- Napajanje: Spojite stabilizirani DC izvor između 12V i 24V, minimalno 3A, pazeći na polaritet (+ i –) označen na pločici. Za maksimalnu snagu koristite 24V / 5A.
- Spajanje zvučnika: Stereo zvučnike (4–8Ω) spojite na terminale L+ / L– i R+ / R–. Subwoofer (4–8Ω, minimalno 80W RMS) spojite na terminale označene sa SUB.
- Odabir ulaza: Spojite željeni izvor na jedan od ulaza i aktivirajte ga putem prekidača ili jumpera na ploči.
- Podešavanje: Počnite s minimalnom glasnoćom i postupno pojačavajte. Podesite glavnu glasnoću, razinu subwoofera, bas i visoke tonove prema vlastitim preferencijama.
- Ventilacija: Osigurajte dovoljno prostora oko modula. Pri radu na 24V ili dugotrajnom slušanju na visokoj glasnoći, preporučuje se postavljanje malog hladnjaka na TPA3116D2 čipove radi duljeg vijeka trajanja.
Sadržaj pakiranja
- 1 × 2.1 pojačalo TPA3116D2 (potpuno sastavljen modul)
Često postavljana pitanja
Koji su zvučnici kompatibilni s ovim modulom?
Bilo koji zvučnik impedancije između 4 i 8 Ohma. Za subwoofer vam je potreban zvučnik koji podržava barem 80–100W RMS — zvučnik od 50W mogao bi se preopteretiti pri visokoj glasnoći.
Kakvo napajanje je potrebno?
Stabilizirani DC izvor između 12V i 24V, minimalno 3A. Za punu snagu preporučujemo 24V / 5A. Modul radi i na 12V akumulatoru, što je idealno za DIY audio sustave u automobilima.
Je li potreban hladnjak?
Na 12V i umjerenoj glasnoći — nije obavezno. Pri 24V ili dugotrajnom radu na visokoj glasnoći, mali hladnjak na TPA3116D2 čipovima značajno će produljiti vijek trajanja modula.
Mogu li koristiti oba audio ulaza istovremeno?
Ne istovremeno — modul koristi sustav odabira aktivnog ulaza. Možete spojiti dva izvora (npr. telefon i laptop) i prebacivati između njih bez potrebe za prespajanjem kabela.
