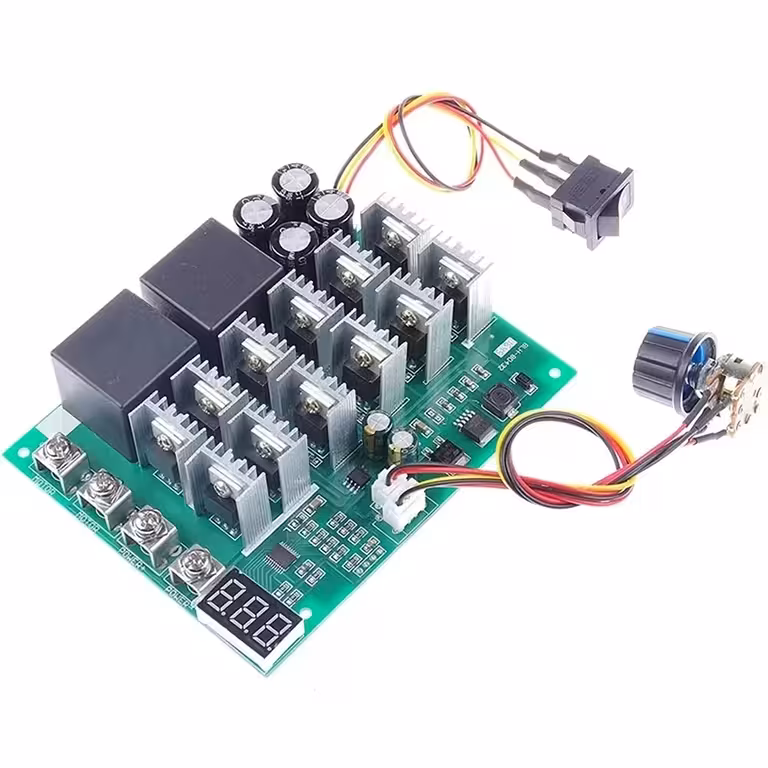

Digitalni PWM kontroler 60A/100A – Precizna kontrola brzine za DC motore i HHO generatore
Trebate pouzdanu kontrolu za DC motor velike snage ili HHO generator koji zahtijeva stabilnu struju? Naš digitalni PWM kontroler s prikazom u stvarnom vremenu idealno je rješenje za vaš projekt. Uređaj radi u rasponu od 10V do 55V, podržava trajnu struju od 60A i vršna opterećenja do 100A, što znači da bez problema podnosi snagu do 3000W.
Napomena: Obavezno spojite motor ili trošilo na kontroler prije uključivanja napajanja. Rad bez spojenog trošila može trajno oštetiti MOSFET tranzistore.
Zašto odabrati ovaj model? (Ključne prednosti):
- Skalabilna snaga do 3000W — radi na 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) ili 50V (3000W) bez potrebe za hardverskim preinakama
- Digitalni zaslon 0–100% — precizno pratite radni ciklus motora umjesto nagađanja na temelju vibracija ili zvuka
- Promjena smjera vrtnje — jednostavno mijenjajte smjer vrtnje izravno putem tipke na prednjoj ploči, bez potrebe za prespajanjem žica
- PWM frekvencija od 15kHz — smanjuje elektromagnetske smetnje i štiti namote motora pri dugotrajnom radu
- Minimalna potrošnja u stanju mirovanja (0.01A) — idealan za trajne instalacije u sustavima s baterijama ili solarnim panelima
- Kompatibilnost s HHO generatorima — precizno upravljanje strujom prema elektrolizatoru sprječava preopterećenje i oštećenje ploča
- Robusni terminali + 7mm prekidač — čvrsti spojevi za kabele velike snage koji se neće olabaviti s vremenom
Detalji i performanse
PWM (Pulse Width Modulation) tehnologija s fiksnom frekvencijom od 15kHz osigurava glatku i linearnu regulaciju napona bez naglih skokova struje. MOSFET tranzistori dimenzionirani su za vršnu struju od 100A, što omogućuje sigurno pokretanje DC motora pod opterećenjem. Kompaktne dimenzije modula od 120 × 96 × 28 mm omogućuju jednostavnu ugradnju u razvodne kutije ili DIY kućišta.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon | DC 10V – 55V |
| Izlazni napon | Linearan (proporcionalan opterećenju) |
| Maksimalna struja (vršna) | 100A |
| Trajna struja | 60A |
| Maksimalna snaga na 12V | 720W |
| Maksimalna snaga na 24V | 1440W |
| Maksimalna snaga na 36V | 2160W |
| Maksimalna snaga na 48V | 2880W |
| Maksimalna snaga na 50V | 3000W |
| Regulacija brzine | Linearni potenciometar s ON/OFF prekidačem |
| Kontrola smjera | Dvosmjerna (naprijed / nazad) |
| Digitalni zaslon | 0–100% (postotak brzine) |
| PWM frekvencija | 15kHz |
| Potrošnja u mirovanju | 0.01A |
| Dimenzije ploče | 120 × 96 × 28 mm |
| Dimenzije modula | 13 × 10 × 4 cm |
| Tip priključaka | Terminalni blok + 7mm prekidač |
Upute za spajanje i korištenje
- Spojite DC izvor napajanja (10V–55V) na ulazne terminale, pazeći na ispravan polaritet.
- Spojite DC motor ili trošilo (HHO generator, elektrolizator itd.) na izlazne terminale — nikada ne uključujte kontroler bez spojenog trošila.
- Prije prvog pokretanja postavite potenciometar na minimum (0%).
- Uključite kontroler pomoću ON/OFF prekidača integriranog u potenciometar.
- Postupno povećavajte brzinu okretanjem potenciometra prateći digitalni zaslon (0–100%).
- Za promjenu smjera vrtnje: okrenite potenciometar na 0%, pričekajte da se motor potpuno zaustavi, pritisnite tipku za smjer, a zatim ponovno postupno povećavajte brzinu.
- Kod trajne struje iznad 40A, osigurajte aktivno hlađenje (dodatni hladnjak ili ventilator) kako biste održali radnu temperaturu u sigurnim granicama.
Sadržaj pakiranja
- 1× Digitalni PWM kontroler za DC motor 60A/100A 12V–55V s digitalnim zaslonom
Često postavljana pitanja
Mogu li testirati kontroler bez spojenog trošila?
Ne. Bez spojenog trošila, MOSFET tranzistori se mogu trajno oštetiti. Uvijek spojite motor ili trošilo prije spajanja na napajanje.
Radi li s HHO generatorom od 24V i 30A?
Da, bez problema. Kontroler podržava 24V i 60A trajne struje, što pruža dovoljnu rezervu snage. Provjerite samo može li vaš izvor napajanja isporučiti potrebnih 30A.
Mogu li mijenjati smjer vrtnje dok motor radi?
To se ne preporučuje. Potpuno zaustavite motor (potenciometar na 0%), promijenite smjer tipkom, pa tek onda ponovno pokrenite. Promjena smjera u hodu može oštetiti i motor i kontroler.
Je li potreban dodatni hladnjak pri velikim opterećenjima?
Da, ako radite s trajnom strujom iznad 40A. Preporučuje se ugradnja dodatnog hladnjaka ili ventilatora. Ispod 40A, pasivno hlađenje je dovoljno u normalnim uvjetima.
Radi li ovaj kontroler s brushless (BLDC) motorima?
Ne. Ovaj kontroler je namijenjen isključivo za DC motore s četkicama (brushed). Za brushless motore potreban vam je namjenski BLDC kontroler s trofaznom komutacijom.
