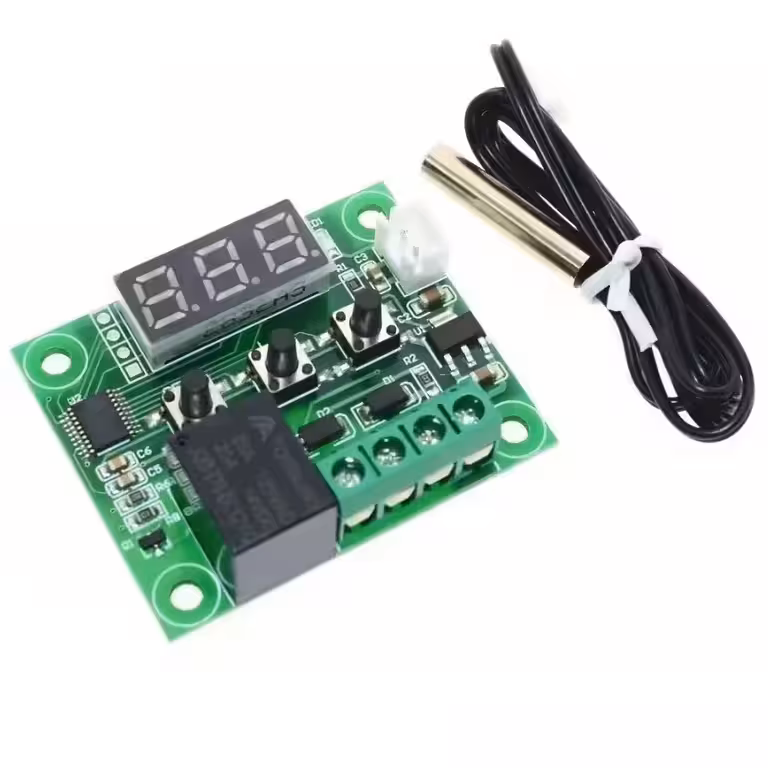

Programabilni digitalni termostat W1209 – automatska kontrola temperature od -50°C do +110°C
Trebate li precizno održavanje temperature u hladnjaku, inkubatoru, akvariju ili solarnom sustavu? Bez namjenskog kontrolera riskirate pregrijavanje ili nepotrebnu potrošnju energije. Digitalni termostat W1209 rješava taj problem jednostavno, kompaktno i po pristupačnoj cijeni.
Napomena: Za električna trošila koja premašuju 20A, preporučuje se upotreba vanjskog električnog kontaktora kojim upravlja relej termostata.
Zašto odabrati ovaj model? (Ključne prednosti):
- Širok raspon mjerenja — pokriva od -50°C do +110°C, što ga čini savršenim za zamrzivače ili grijače.
- Relej od 20A (NO/NC) — izravno upravlja manjim kompresorima, električnim grijačima ili elektroventilima bez dodatnih sklopova.
- Rezolucija od 0,1°C — precizno očitavanje i brza reakcija na minimalne promjene, što je ključno za osjetljive procese.
- Potpuno programabilni parametri — način rada grijanje/hlađenje, podesiva histereza, odgoda aktivacije, kalibracija senzora i alarm visoke temperature.
- Niska potrošnja (35–65mA) — radi bez problema na baterijsko ili solarno napajanje bez velikog opterećenja.
- NTC sonda uključena — spreman za rad odmah nakon spajanja, bez potrebe za kupnjom dodatne opreme.
Detalji i performanse
Modul W1209 ažurira mjerenja svakih 0,5 sekundi, osiguravajući brzu reakciju releja na svaku naglu promjenu temperature — što je osobito važno u rashladnim sustavima gdje je svaki stupanj bitan. NO/NC relej pruža potpunu fleksibilnost: možete koristiti izravnu ili inverznu logiku bez izmjena u električnoj shemi. Ako priložena NTC sonda ne odgovara duljinom ili specifikacijama, možete je zamijeniti PTC sondom jer modul podržava oba tipa. Dimenzije od 48,5 x 40 mm omogućuju jednostavnu ugradnju u bilo koje kućište ili razvodnu kutiju.
| Parametar | Vrijednost / Detalj |
|---|---|
| Raspon mjerenja temperature | -50°C do +110°C |
| Kompatibilnost sondi | NTC (uključena), PTC |
| Rezolucija zaslona | 0,1°C |
| Preciznost mjerenja | ±0,1°C |
| Preciznost histereze | 0,1°C |
| Brzina osvježavanja | 0,5 sekundi |
| Potrošnja struje | 35mA – 65mA |
| Zaslon | LED 0,28 inča, 3 znamenke |
| Napon napajanja | 12V DC |
| Maksimalna struja releja | 20A |
| Tip releja | Dvostruki: Normalno otvoren (NO) / Normalno zatvoren (NC) |
| Radna temperatura | -10°C do +60°C, vlažnost 20%–85% |
| Dimenzije modula | 48,5 x 40 mm |
Upute za programiranje i korištenje
- Pritisnite i držite tipku SET 5 sekundi za ulazak u izbornik parametara.
- Krećite se kroz parametre pomoću tipki + i –, a potvrdu izvršite tipkom SET.
- P0 – Način rada: C (hlađenje) / H (grijanje) — zadano: C
- P1 – Histereza: raspon 0,1–30°C — zadano: 2
- P2 – Gornja granica temperature: maks. 110°C — zadano: 110
- P3 – Donja granica temperature: min. -50°C — zadano: -50
- P4 – Kalibracija senzora: -7°C do +7°C — zadano: 0
- P5 – Odgoda aktivacije releja: 0–600 sekundi — zadano: 0
- P6 – Alarm visoke temperature: 0–110°C — zadano: OFF
- Za vraćanje na tvorničke postavke: istovremeno pritisnite tipke + i –.
- Senzor montirajte s vrhom okrenutim prema gore, zaštićen od izravnih propuha, kako biste osigurali točno mjerenje.
Sadržaj pakiranja
- 1x Digitalni termostat modul W1209
- 1x NTC temperaturna sonda
Često postavljana pitanja
Koji napon napajanja zahtijeva termostat W1209?
Radi isključivo na 12V DC. Za korištenje na kućnoj mreži od 230V AC potreban vam je odgovarajući adapter ili ispravljač.
Može li kontrolirati rashladni kompresor ili grijač?
Da. Relej od 20A podržava izravno upravljanje manjim kompresorima, električnim grijačima, elektroventilima i ventilatorima. Za opterećenja veća od 20A, spojite vanjski električni kontaktor kojim upravlja relej.
Može li se NTC sonda zamijeniti duljom ili drugom vrstom?
Da, modul podržava i NTC i PTC sonde. Možete koristiti sondu s duljim kabelom ili drugačijim karakteristikama bez dodatnih preinaka.
Kako prebaciti između načina hlađenja i grijanja?
Uđite u izbornik (držite SET 5 sekundi) i promijenite parametar P0: H za grijanje, C za hlađenje.
Koja je praktična razlika između NO i NC kontakta?
Kontakt NO (Normalno otvoren) zatvara strujni krug kada se relej aktivira — koristi se kada želite da uređaj počne raditi pri dosezanju zadane temperature. Kontakt NC (Normalno zatvoren) otvara strujni krug pri aktivaciji — koristan kada želite isključiti uređaj pri dosezanju praga.
