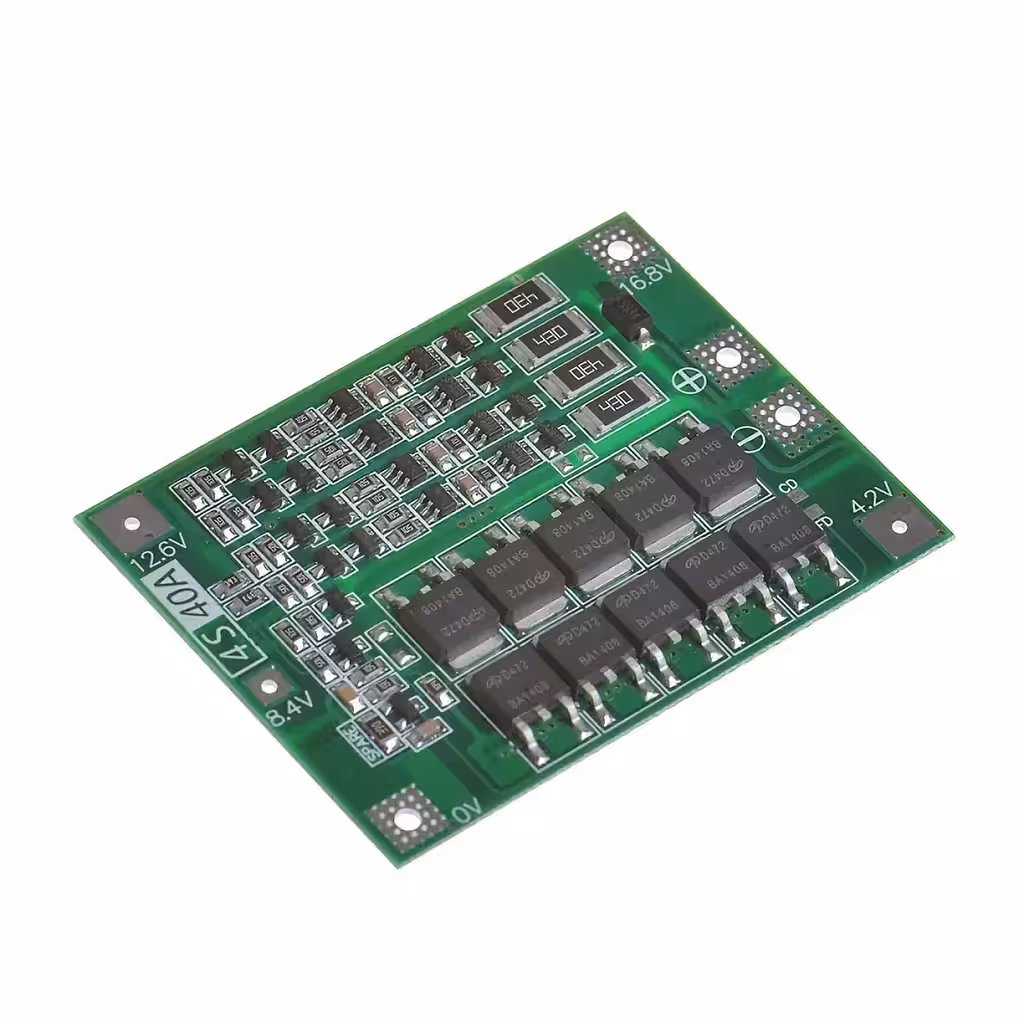

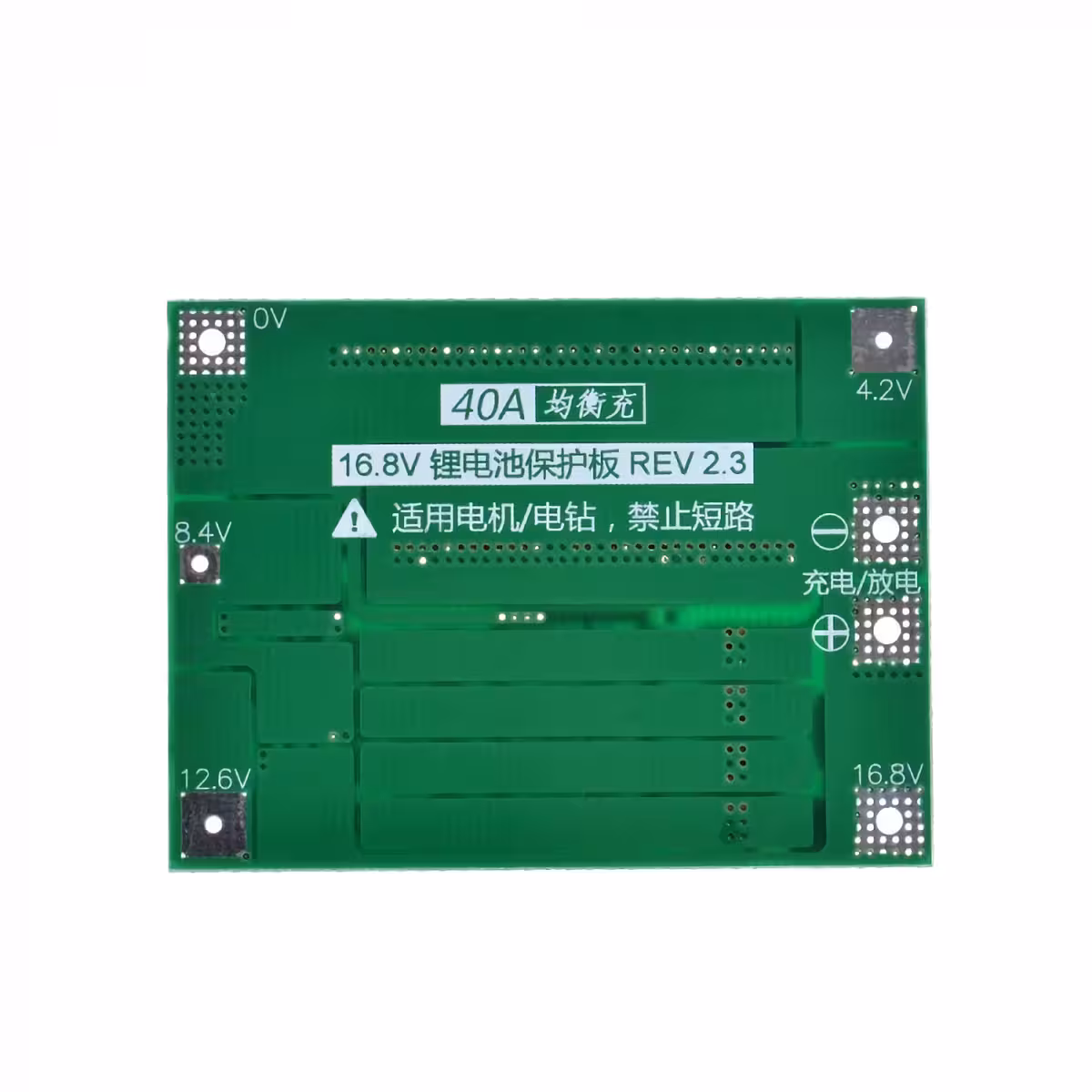

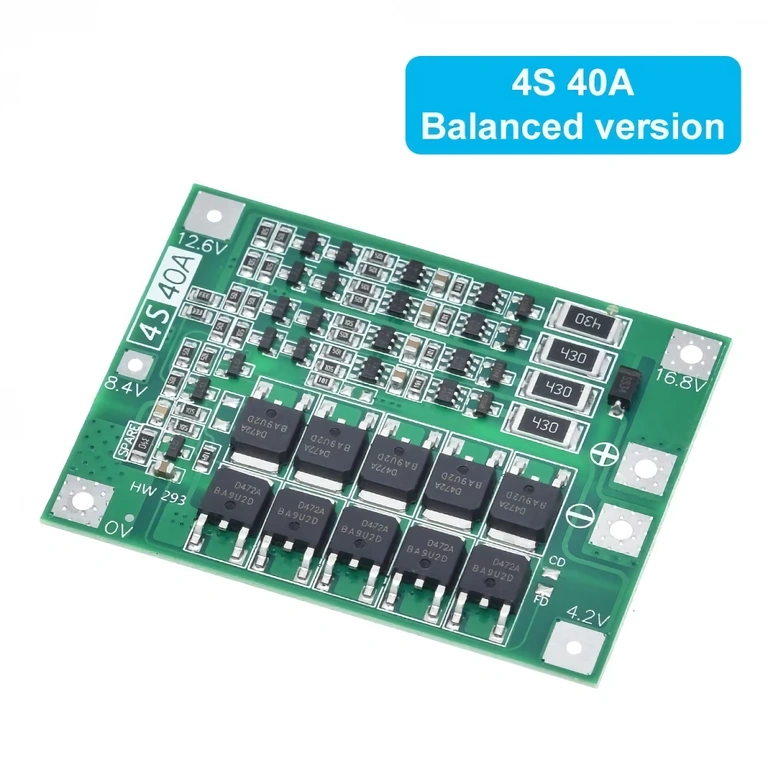

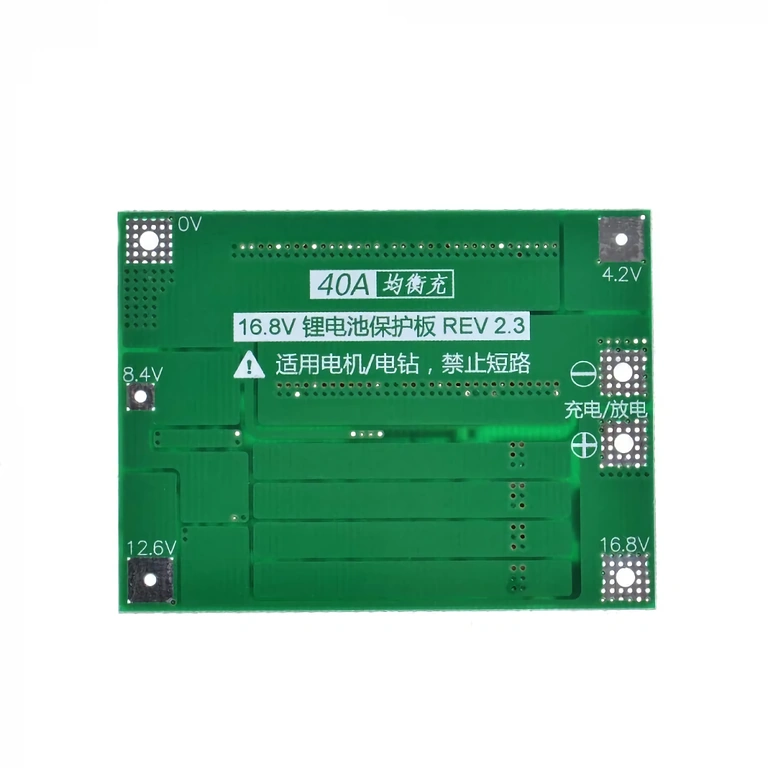

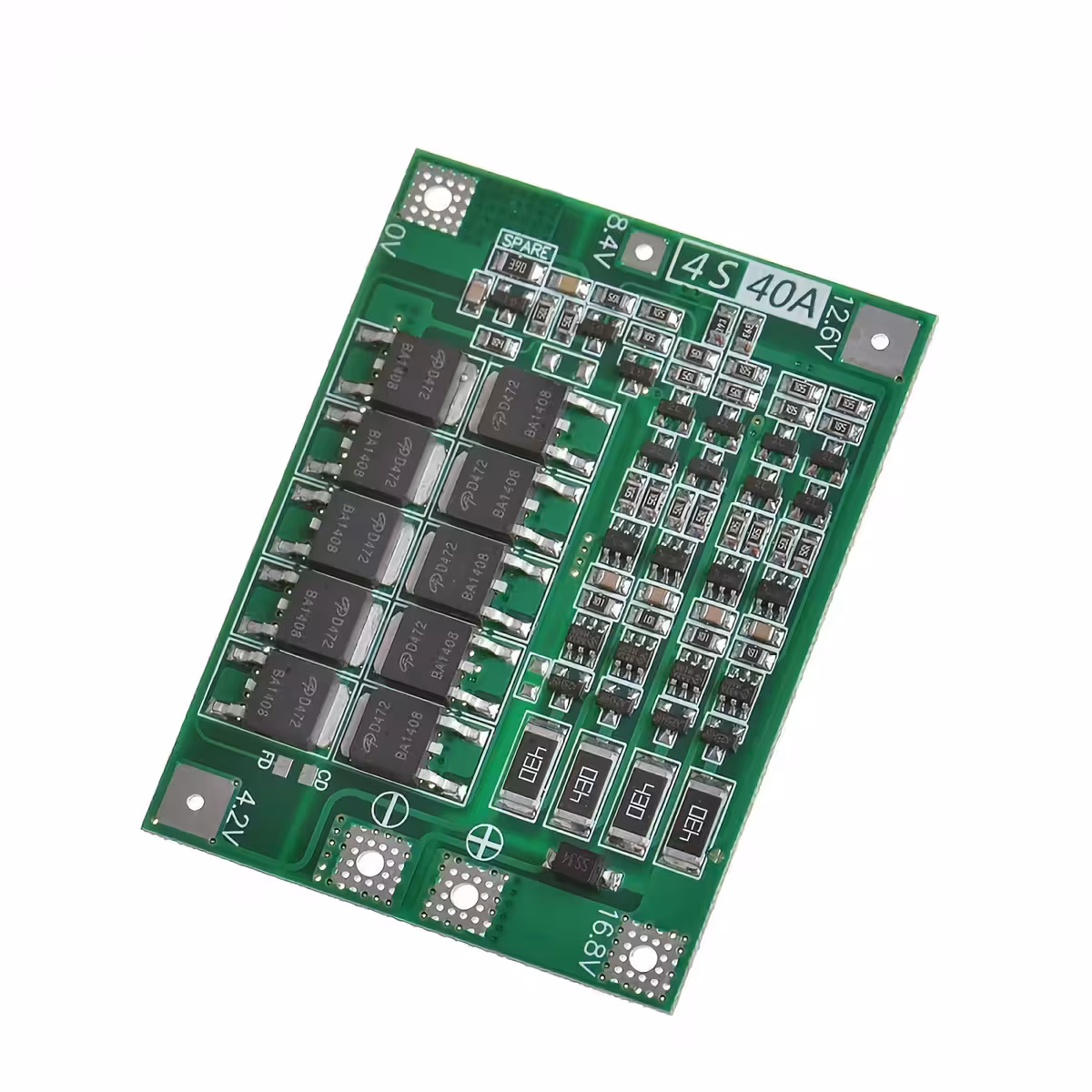

BMS 4S 40A s aktivnim balansiranjem – potpuna zaštita za 14.8V Li-Ion 18650 baterijske pakete
Vaša baterija gubi kapacitet brže nego što bi trebala? Najčešći razlog nije dotrajalost samih ćelija, već nedostatak pravilnog balansiranja napona. BMS 4S 40A modul neovisno nadzire svaku ćeliju i automatski redistribuira energiju tamo gdje je najpotrebnija, osiguravajući dugovječnost vašeg baterijskog paketa bez potrebe za vašom intervencijom.
Napomena: Kompatibilno isključivo s 4S Li-Ion konfiguracijama (14.8V nazivni napon). Nije namijenjeno za LiFePO4 ili NiMH ćelije.
Zašto odabrati ovaj model? (Ključne prednosti):
- Aktivno balansiranje ćelija — kada razlika u naponu premaši 0.1V, struja se automatski preusmjerava, čime se postiže ujednačen napon od 4.2V ± 0.03V po ćeliji.
- 40A kontinuirano, 70A vršno opterećenje — podržava snažne motore bušilica, dronova ili robotskih usisavača bez neplaniranih prekida zbog strujnih špiceva.

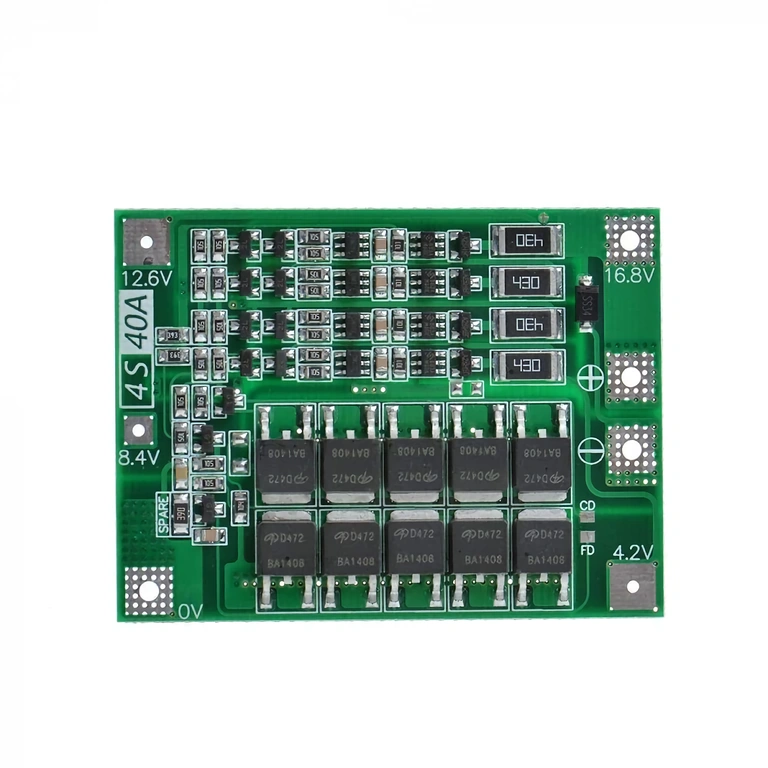

- 10 MOSFET tranzistora — smanjeni unutarnji otpor i vrhunska disipacija topline u usporedbi s modelima sa 6 MOSFET-ova.
- Trenutna zaštita od kratkog spoja — MOSFET-ovi reagiraju u mikrosekundama kako bi zaštitili ćelije, uz automatski reset modula nakon uklanjanja kvara.
- Kompaktan dizajn: 60 × 45 × 3.4 mm — lako se uklapa u svako kućište, bilo da se radi o DIY projektu ili komercijalnom uređaju.
Detalji i performanse
Svaka ćelija ima vlastiti kontroler. Kada se jedna ćelija napuni brže od ostalih, struja od 100 mA pri 4.2V preusmjerava se kroz balansni otpornik. Tijekom pražnjenja, modul sprječava pad napona ispod 3.2V ± 0.1V, čime se štiti kemijska struktura Li-Ion ćelija od nepovratnog oštećenja. Maksimalna struja punjenja iznosi 20A kontinuirano, uz ulazni napon između 16.8V i 18.1V DC.
| Parametar | Vrijednost / Detalj |
|---|---|
| Ulazni napon (punjenje) | 16.8V – 18.1V DC |
| Maksimalna struja punjenja | 20A (kontinuirano) |
| Maksimalna struja pražnjenja | 40A (kontinuirano), 70A (vršno) |
| Maksimalni napon po ćeliji | 4.2V ± 0.03V |
| Minimalni napon po ćeliji | 3.2V ± 0.1V |
| Broj MOSFET-ova | 10 |
| Struja balansiranja | 100 mA pri 4.2V |
| Integrirane zaštite | Prenapon, podnapon, kratki spoj, prekostrujna zaštita, balansiranje |
| Dimenzije | 60 × 45 × 3.4 mm |
| Kompatibilna konfiguracija | 4S Li-Ion 18650 (14.8V nazivno) |
Sadržaj pakiranja
- 1× BMS 4S 40A modul s aktivnim balansiranjem
Često postavljana pitanja
Mogu li koristiti ovaj BMS s LiFePO4 ćelijama?
Ne. Modul je kalibriran isključivo za Li-Ion tehnologiju s maksimalnim naponom od 4.2V po ćeliji. LiFePO4 ćelije imaju drugačiji naponski profil (maks. 3.6V) i zahtijevaju poseban BMS kako bi se izbjeglo prekomjerno punjenje i oštećenje.
Koji punjač trebam koristiti?
Potreban je CC/CV punjač s izlaznim naponom od točno 16.8V i strujom do 20A. Svaki standardni punjač za 4S Li-Ion baterijske pakete s izlazom od 16.8V bit će u potpunosti kompatibilan.
Je li pogodno za bušilice ili dronove?
Da. Kontinuirana struja od 40A i vršna od 70A omogućuju nesmetan rad prijenosnih električnih alata i motora dronova bez aktivacije zaštite.
Što se događa u slučaju kratkog spoja?
MOSFET-ovi trenutno prekidaju izlaz kako bi zaštitili baterije. Nakon uklanjanja uzroka kratkog spoja i ponovnog spajanja, modul se automatski vraća u radno stanje bez potrebe za ručnim resetiranjem.

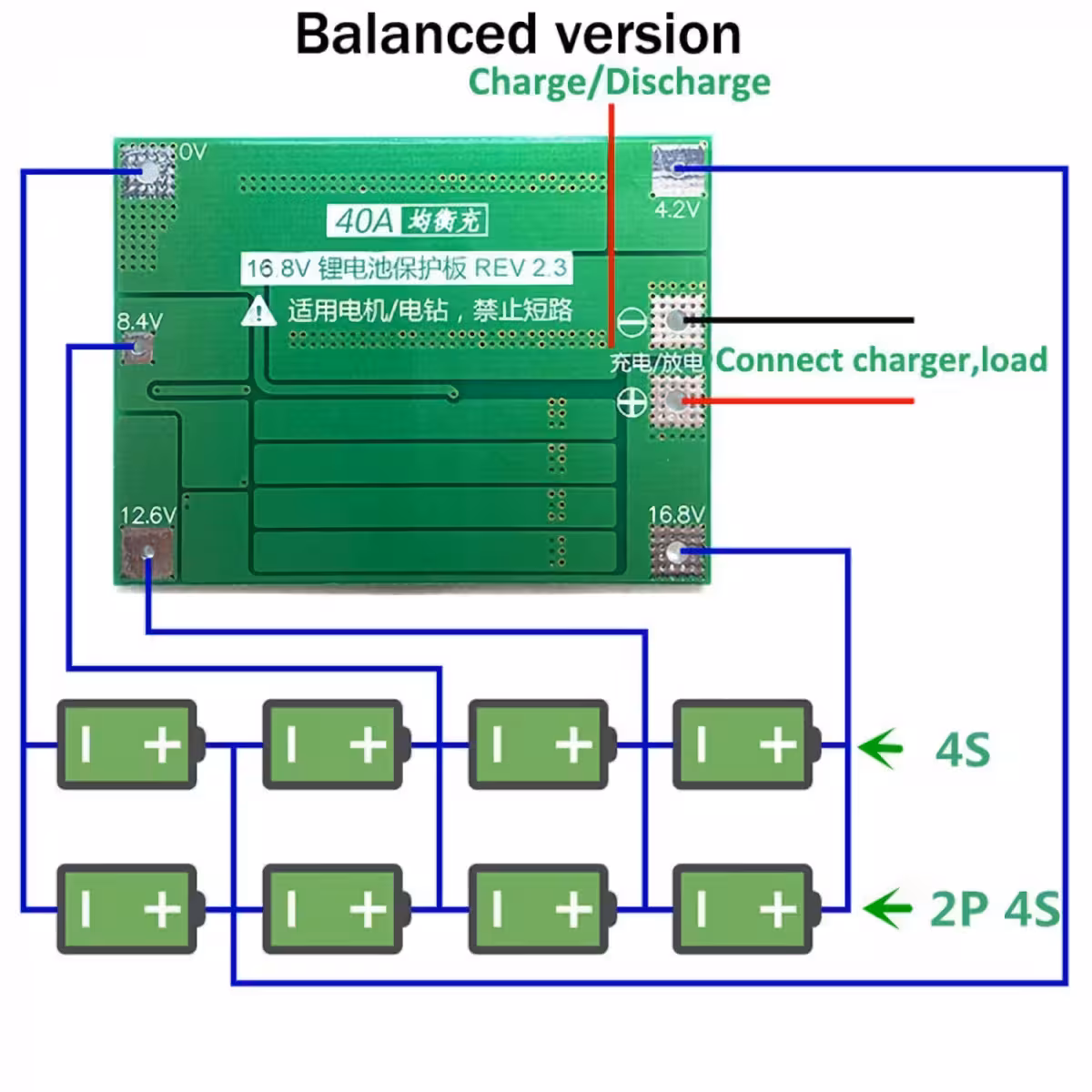

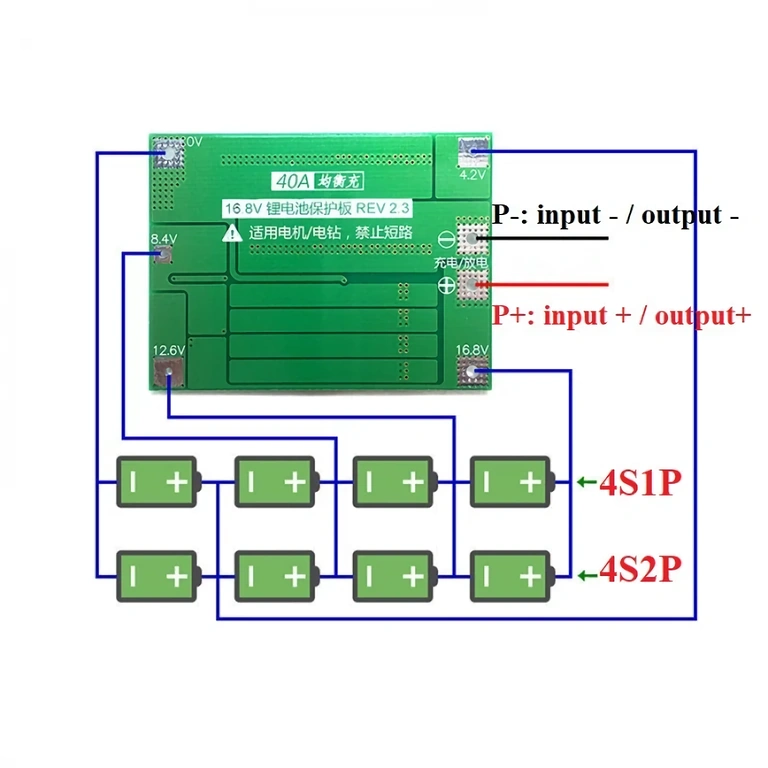

Mogu li spajati ćelije paralelno (npr. 4S2P)?
Da. Kapacitet možete povećati konfiguracijama poput 4S2P ili 4S3P, pod uvjetom da ukupna struja pražnjenja ne prelazi 40A kontinuirano. Balansiranje će raditi ispravno bez obzira na broj paralelno spojenih ćelija.
