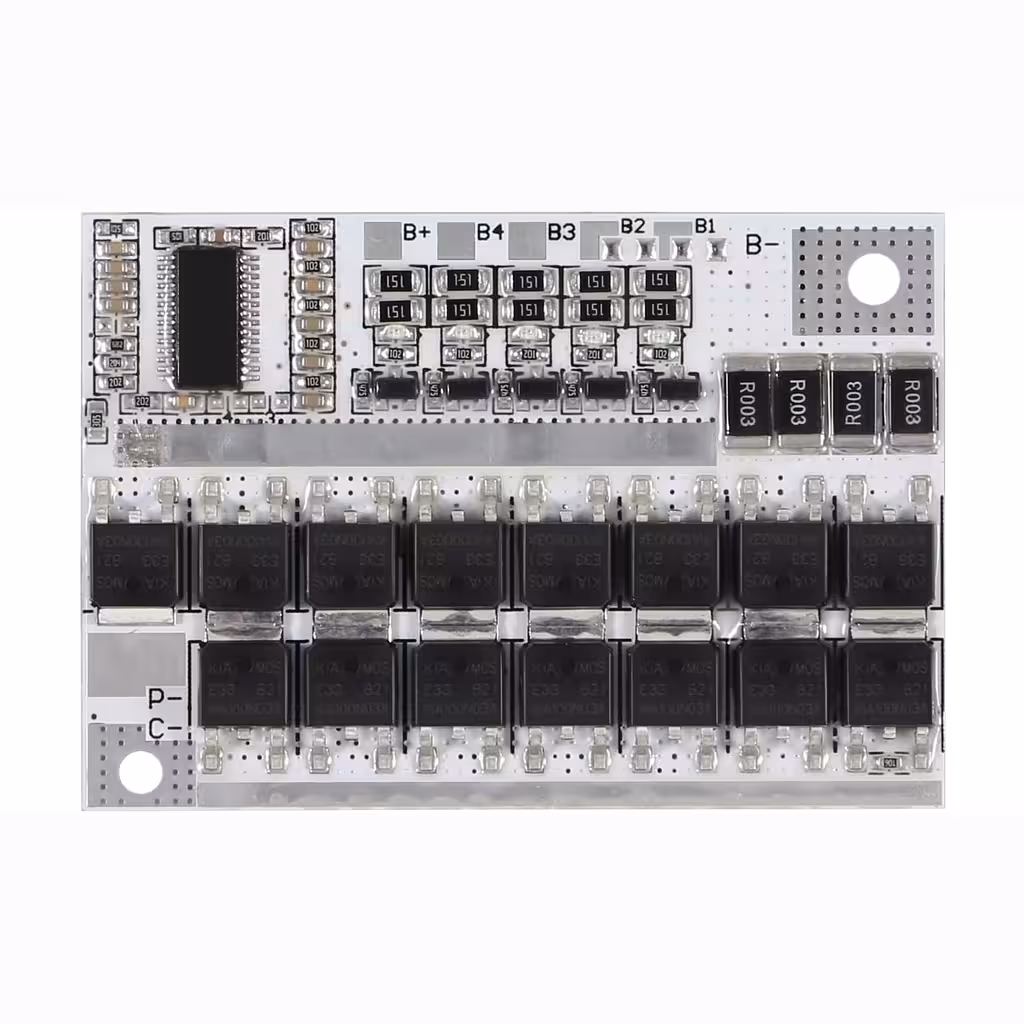

BMS 5S 100A 21V – Potpuna zaštita za vaše Li-Ion 18650 baterijske sklopove
Izradili ste vlastiti baterijski paket i želite ga zaštititi od prekomjernog punjenja ili kratkog spoja? Kvalitetan BMS 5S 100A 21V radi neprimjetno — reagira trenutno, prije nego što nastane šteta. Ovaj modul nadzire svaku ćeliju pojedinačno, automatski ih balansira i prekida strujni krug u mikrosekundama čim detektira nepravilnost.
Napomena: BMS modul ne uključuje 18650 baterijske ćelije. One se kupuju zasebno. Modul je kompatibilan i s 3S i 4S konfiguracijama.
Zašto odabrati ovaj model? (Ključne prednosti):
- Vršna struja od 100A — omogućuje nagla pokretanja električnih alata i dronova bez isključivanja pri prvom opterećenju

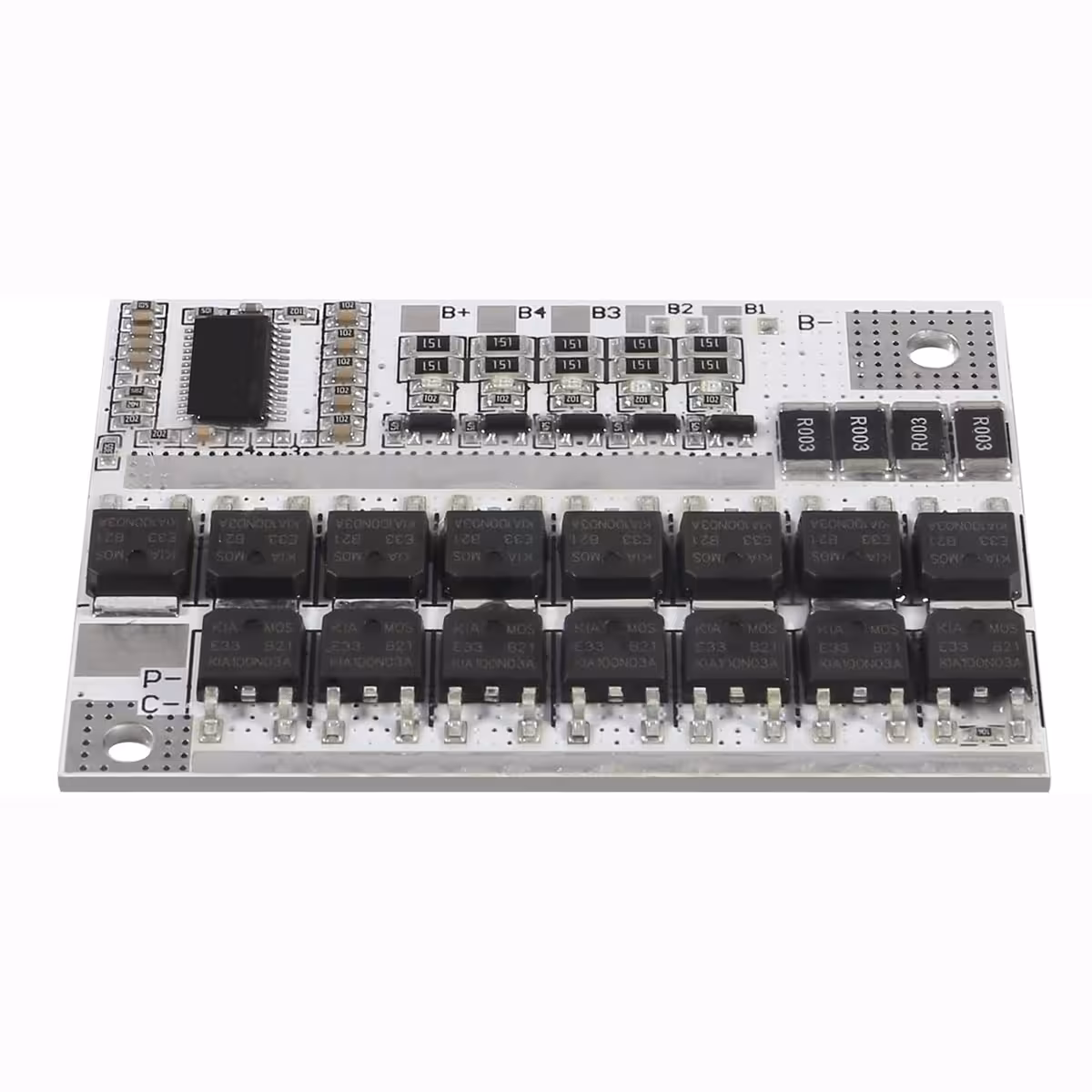

- Pasivno balansiranje od 60mA — ujednačava napon između 5 ćelija u stvarnom vremenu, čime se produljuje vijek trajanja baterije i osigurava maksimalan kapacitet pri svakom ciklusu
- 4 vrste zaštite istovremeno — zaštita od prekomjernog punjenja, dubokog pražnjenja, preopterećenja i kratkog spoja, sve aktivno u isto vrijeme

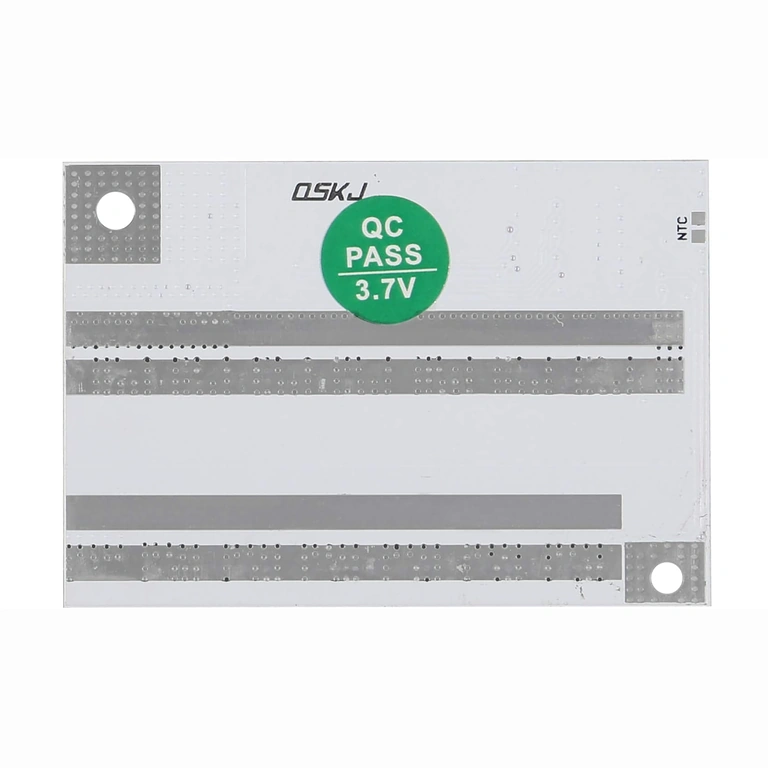

- Profil debljine samo 3.4mm — jednostavna ugradnja u kućišta s ograničenim prostorom, idealno za DIY powerbankove ili RC vozila
- Podržava 3S i 4S konfiguracije — nije ograničen samo na jednu postavku; isti modul pokriva projekte od 11.1V, 14.8V ili 21V
Detalji i performanse

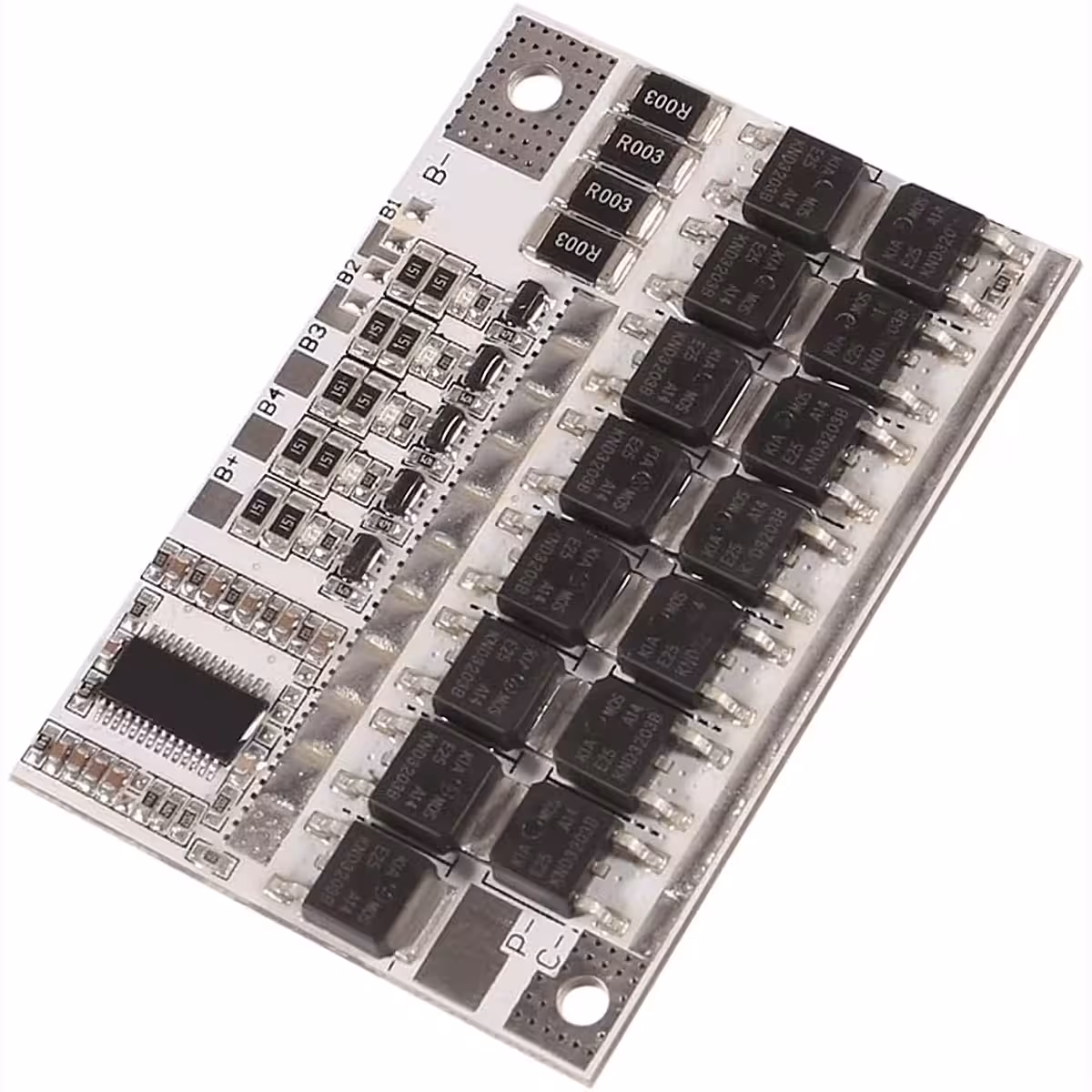

Sklop koristi snažne MOSFET tranzistore dimenzionirane za 80A kontinuiranog pražnjenja i 60A kontinuiranog punjenja — vrijednosti koje bez problema pokrivaju većinu primjena bez pregrijavanja pri normalnom radu. Napon isključivanja po ćeliji postavljen je na 4.25V pri punjenju i 3.00V pri pražnjenju, što su pragovi koji štite Li-Ion kemiju od prerane degradacije i održavaju kapacitet ćelija dugoročno.
Pasivno balansiranje funkcionira rasipanjem viška napona iz napunjenijih ćelija, dovodeći cijeli paket na istu razinu prije završetka ciklusa punjenja. Rezultat: veći iskoristivi kapacitet i manje problema s neujednačenim ćelijama. Zaštita od kratkog spoja reagira u mikrosekundama — brže od bilo kojeg mehaničkog osigurača.
| Parametar | Vrijednost / Detalj |
|---|---|
| Kompatibilnost baterija | Li-Ion 18650 (5S konfiguracija) |
| Nazivni napon paketa | 21V (5 x 4.2V) |
| Kontinuirana struja punjenja | 60A |
| Kontinuirana struja pražnjenja | 80A |
| Vršna struja | 100A |
| Maksimalni napon po ćeliji | 4.25 ± 0.05V |
| Minimalni napon po ćeliji | 3.00 ± 0.025V |
| Struja balansiranja | 60mA (pasivno balansiranje) |
| Zaštita od kratkog spoja | Da |
| Zaštita od prekomjernog punjenja | Da |
| Zaštita od dubokog pražnjenja | Da |
| Kompatibilnost 3S / 4S | Da |

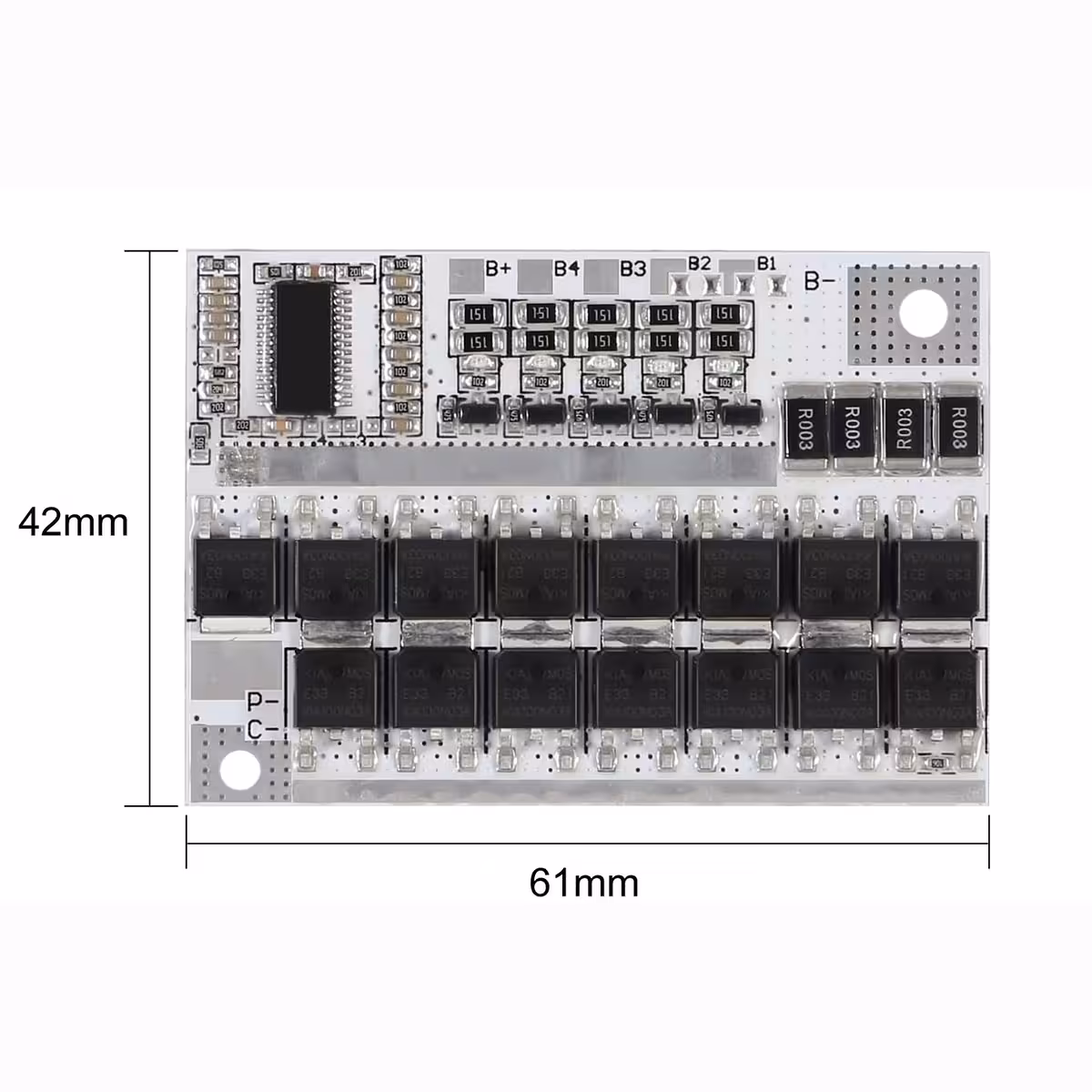

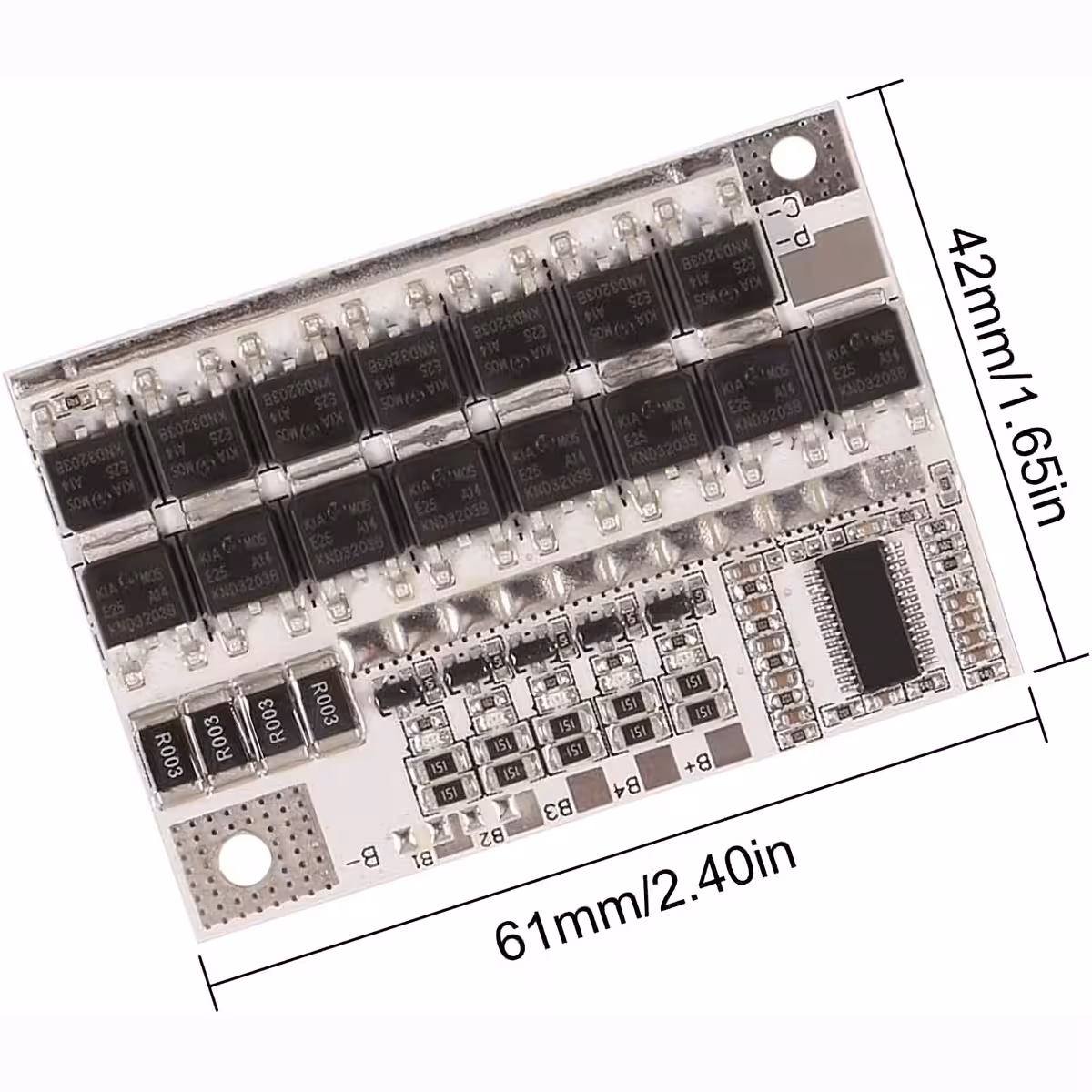

| Dimenzije | 62 x 42 x 3.4 mm |
Sadržaj pakiranja
- 1x BMS 5S 100A 21V modul
Često postavljana pitanja
Mogu li koristiti ovaj BMS s Li-Po ćelijama umjesto Li-Ion 18650?
Tehnički da — Li-Po baterije imaju isti naponski profil od 3.7V nazivno / 4.2V maksimalno po ćeliji. Ipak, provjerite točne specifikacije vaših ćelija prije spajanja, jer neke Li-Po baterije mogu imati blago drugačije pragove od standardnih Li-Ion ćelija.
Što se događa ako dođe do kratkog spoja na izlazu?
Modul detektira preopterećenje u mikrosekundama i automatski isključuje strujni krug pražnjenja. Time su zaštićene i baterije i uređaj. Nakon uklanjanja uzroka kratkog spoja, modul se resetira automatski ili ručno, ovisno o verziji.
Radi li i s manje od 5 ćelija u seriji?
Da. Modul podržava 3S (11.1V) i 4S (14.8V) konfiguracije uz istu potpunu zaštitu i balansiranje. Ne trebate kupovati zaseban modul za svaku konfiguraciju.
Je li potreban hladnjak pri velikim strujama?
Pri kontinuiranom radu ispod 80A i normalnoj sobnoj temperaturi, modul radi stabilno bez dodatnog hlađenja. Ako često radite blizu vršne vrijednosti od 100A, dobra ventilacija ili mali hladnjak na MOSFET-ovima produljit će vijek trajanja modula.
Mogu li puniti i prazniti istovremeno preko istog konektora?
Ovaj model koristi konfiguraciju sa zajedničkim portom za punjenje i pražnjenje. Pogledajte shemu spajanja u tehničkoj dokumentaciji za pravilno povezivanje punjača i trošila na isti port.
Galerija fotografija
P**** *i**v** –
Spasio sam staru bateriju od bušilice s ovim modulom. Balansiranje radi savršeno.
