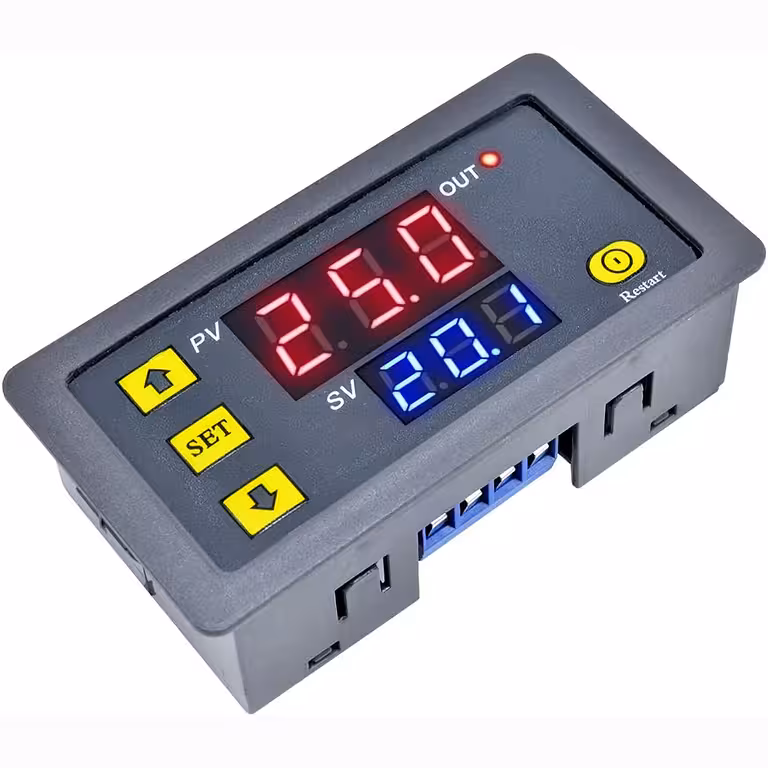

Programabilni vremenski relej 220V s dvostrukim T1/T2 zaslonom — precizno upravljanje vremenom
Trebate li automatizirati rad pumpe, ventilatora ili sustava za navodnjavanje bez stalnog nadzora? Ovaj programabilni vremenski relej rješava taj problem trajno. Jednostavno postavite intervale T1 i T2, odaberite način rada i uređaj će raditi samostalno, danonoćno, uz potpunu otpornost na prekide u napajanju.
Napomena: Modul je namijenjen ugradnji od strane osoba s osnovnim elektrotehničkim znanjem. Prije montaže obavezno proučite priloženu shemu spajanja.
Zašto odabrati ovaj model? (Ključne prednosti):
- Dvostruki LED zaslon T1 + T2 — istovremeni pregled i izmjena oba vremenska intervala bez kompliciranog pretraživanja izbornika
- 6 načina rada — odgoda, tajmer, ciklički ON/OFF i OFF/ON rad pokrivaju sve scenarije, od automatskog navodnjavanja do industrijskih peći
- Raspon 0–999 u sekundama, minutama ili satima — potpuna fleksibilnost postavki putem parametra P0, bez potrebe za dodatnim modulima
- Nepromjenjiva memorija — postavke T1, T2, P0 i P1 ostaju spremljene i nakon nestanka struje; pri ponovnom pokretanju uređaj nastavlja rad točno tamo gdje je stao
- Kapacitet 10A / 1500W — izravno upravljanje pumpama, ventilatorima, grijačima i rasvjetom bez potrebe za dodatnim kontaktorom
- Kompaktan dizajn za razvodne ploče — dimenzije 79×26×43 mm uz otvor za ugradnju 72×40 mm, savršeno se uklapa u standardne ormare
Detalji i performanse
U srcu modula nalazi se mikrokontroler namijenjen preciznom mjerenju vremena, što znači da postavljeni interval ostaje konstantan bez obzira na oscilacije napona ili promjene temperature. Tipke SET, + i – omogućuju potpunu konfiguraciju u manje od minute, dok ciklički način rada (P1-4 i P1-5) omogućuje neprekidno ponavljanje ON/OFF ciklusa bez ljudske intervencije. NO/NC kontakt releja osigurava kompatibilnost s otpornim i induktivnim trošilima do 1500W pri 220V AC.
| Parametar | Vrijednost / Detalj |
|---|---|
| Napon napajanja | AC 220V |
| Maksimalna struja | 10A |
| Maksimalna sklopna snaga | 1500W |
| Raspon mjerenja T1 / T2 | 0–999 sekundi / 0–999 minuta / 0–999 sati |
| Vremenske jedinice (P0) | P0=0 sekunde | P0=1 minute | P0=2 sata |
| Načini rada (P1) | P1-0 do P1-5 (6 načina) |
| Memorija postavki | Nepromjenjiva (zadržava se nakon nestanka struje) |
| Zaslon | Dvostruki LED zaslon (T1 + T2) |
| Dimenzije modula | 79 × 26 × 43 mm |
| Dimenzije otvora za ugradnju | 72 × 40 mm |
| Tip izlaza | Relejni kontakt NO/NC |
Upute za programiranje i korištenje
- Spojite modul prema električnoj shemi isporučenoj u pakiranju (L, N ulaz 220V; izlaz na trošilo preko NO/COM kontakata).
- Spojite na AC 220V napajanje. Zaslon će prikazati zadanu vrijednost vremena T1.
- Kratko pritisnite tipku SET za ulazak u način uređivanja. Aktivna znamenka će početi treperiti.
- Koristite tipke + i – za postavljanje željene vrijednosti za T1 (trajanje ON ili odgoda, ovisno o odabranom načinu).
- Ponovno pritisnite SET za prelazak na T2 i postavite vrijednost.
- Pritisnite SET za spremanje ili pričekajte automatsko spremanje nakon nekoliko sekundi neaktivnosti.
- Dugo pritisnite tipku SET (3–5 sekundi) za pristup izborniku naprednih parametara.
- Postavite P0 (vremenska jedinica):
- P0=0 — sekunde
- P0=1 — minute
- P0=2 — sati
- Kratko pritisnite SET za prelazak na P1 i odaberite način rada:
- P1-0: nakon odgode T1, relej se aktivira i ostaje aktivan
- P1-1: nakon odgode T1, relej ostaje neaktivan
- P1-2: nakon T1 relej se aktivira; nakon T2 se isključuje
- P1-3: nakon T1 relej je neaktivan; nakon T2 se aktivira
- P1-4: ponavljajući ciklus ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ponavljajući ciklus OFF (T1) → ON (T2) → OFF (T1)…
- Kratko pritisnite SET za spremanje parametara i izlaz iz izbornika. Modul automatski pokreće rad prema novim postavkama.
Praktičan primjer — ponavljajući ciklus 30s ON / 60s OFF: Postavite T1=30, T2=60, P0=0 (sekunde), P1=4. Relej će automatski prebacivati: 30 sekundi aktivan, 60 sekundi neaktivan, u beskonačnoj petlji.
Sadržaj pakiranja
- 1 × Digitalni programabilni vremenski relej 220V (T1/T2 modul)
- 1 × Shema električnog spajanja
Često postavljana pitanja
Može li raditi na naponima različitim od 220V, npr. 12V DC?
Ne. Ovaj model je dizajniran isključivo za napajanje na AC 220V. Za primjene na niskom naponu (12V, 24V DC), potreban vam je model namijenjen tom naponu.
Gube li se postavke ako nestane struje?
Ne. Nepromjenjiva memorija čuva vrijednosti T1, T2 i parametre P0/P1 bez obzira na prekide. Pri ponovnom dolasku struje, relej automatski nastavlja rad s posljednjim spremljenim postavkama.
Koja trošila mogu spojiti na izlaz releja?
Podržava otporna i induktivna trošila do 10A / 1500W pri 220V AC — pumpe za vodu, ventilatore, grijače, LED trake, rasvjetu i manje motore. Za velika induktivna trošila preporučuje se upotreba dodatnog kontaktora.
Mogu li postaviti interval kraći od 1 sekunde?
Ne. Minimalna rezolucija je 1 sekunda. Za vremenske intervale u milisekundama potreban vam je relej s finijom rezolucijom.
Može li se montirati izravno u razvodni ormar?
Da. Dimenzije za ugradnju od 72×40 mm omogućuju izravnu ugradnju u standardne električne ormare ili kutije. Kompaktan format (79×26×43 mm) ostavlja dovoljno prostora za ostale komponente.
